Номер по Госреестру СИ: 73693-18
73693-18 Преобразователи термоэлектрические с двумя термопарами
(Нет данных)
Назначение средства измерений:
Преобразователи термоэлектрические с двумя термопарами (далее по тексту -термопреобразователи или ТП) предназначены для измерений температуры отработанных газов в составе двух газотурбинных установок с газовыми турбинами серии SGT5-2000E энергоблока № 1 и № 2 Грозненской ТЭС, г. Грозный.

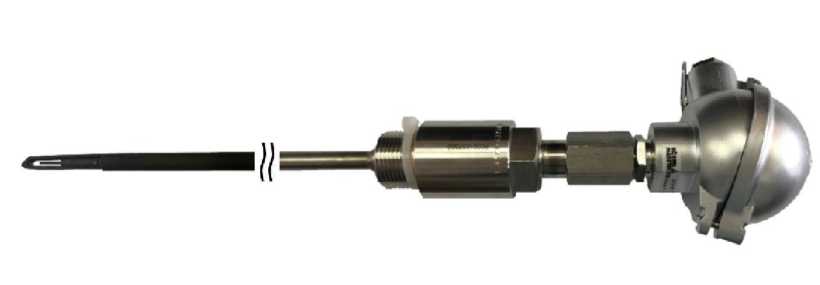

Внешний вид.
Преобразователи термоэлектрические с двумя термопарами
Рисунок № 1
Внешний вид.
Преобразователи термоэлектрические с двумя термопарами
Рисунок № 2
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта методом штемпелевания.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям термоэлектрическим с двумя термопарами
ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
Международный стандарт МЭК 60584-1:2013 Термопары. Часть 1. Градуировочные таблицы и допуски
ГОСТ 8.558-2009. ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ 8.338-2002 ГСИ. Преобразователи термоэлектрические. Методика поверки
Техническая документация фирмы «Rossel-Messtechnik GmbH», Германия
Поверка
Поверкаосуществляется по документу ГОСТ 8.338-2002 «ГСИ. Преобразователи термоэлектрические. Методика поверки».
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100 (Регистрационный № 19916-10);
Рабочий эталон 2-го разряда по ГОСТ 8.558-2009 - преобразователь термоэлектрический эталонный ТППО (Регистрационный № 19254-10);
Измеритель температуры многоканальный прецизионный МИТ 8.10(М)/8.15(М) (Регистрационный № 19736-11);
Термостаты переливные прецизионные ТПП-1 (Регистрационный № 33744-07);
Калибраторы температуры JOFRA серий ATC-R и RTC-R (Регистрационный № 46576-11);
Калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R) (Регистрационный № 52489-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
Изготовитель
Фирма «Rossel-Messtechnik GmbH», Германия
DE-01309 Dresden
Тел. +49 (0) 351 31225-0, Fax: +49 (0) 351 31225-25
E-mail: info@rosseldresden.de
Web-сайт: www.rosseldresden.de
Заявитель
Общество с ограниченной ответственностью «Сименс Технологии Газовых Турбин» (ООО «Сименс Технологии Газовых Турбин»)ИНН 7804027534
Адрес: 198323, Ленинградская обл., Ломоносовский муниципальный район, Виллозское сельское поселение, Южная часть производственной зоны Горелово, ул.Сименса, д.1
Тел.: +7 (812) 643-58-72, факс: +7 (812) 643-73-00
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»Адрес: 119361, г.Москва, ул.Озерная, д.46
Тел./факс: +7 (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Принцип работы термопреобразователей основан на термоэлектрическом эффекте -генерировании термоэлектродвижущей силы, возникающей из-за разности температур между двумя соединениями различных металлов или сплавов, образующих часть одной и той же цепи.
Термопреобразователи имеют неразборную конструкцию и состоят из измерительной вставки с двумя чувствительными элементами (ЧЭ) - термопарами (с минеральной (MgO) изоляцией термоэлектродов), защитной арматуры c монтажным узлом и клеммной головки. Измерительная вставка ТП помещена в защитную трубку, имеющую на конце сужение и открытую зону расположения ЧЭ измерительной вставки, защищенную от механических повреждений специальной конструкцией.
В качестве ЧЭ применяются термопары с номинальной статической характеристикой (НСХ) типа «K».

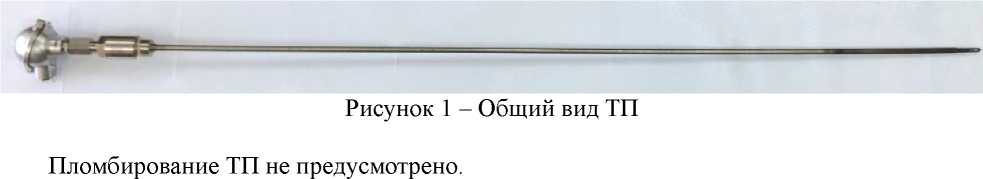

Общий вид ТП представлен на рисунке 1.
Диапазон измерений температуры, пределы допускаемых отклонений ТЭДС ТП от НСХ по ГОСТ Р 8.585-2001 (МЭК 60584-2) в температурном эквиваленте приведены в таблице 1.
Таблица 1 - Метрологические характеристики ТП
Условное обозначение НСХ |
Класс допуска |
Рабочий диапазон измеряемых температур, °С |
Пределы допускаемых отклонений ТЭДС от НСХ, °С |
К |
1 |
от -40 до +375 включ. |
±1,5 |
св. +375 до +600 |
±0,004-t |
Основные технические характеристики преобразователей термоэлектрических с двумя термопарами приведены в таблице 2.
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Электрическое сопротивление изоляции ТП между цепью чувствительного элемента и металлической частью защитной арматуры при температуре от +15 до +35 °С и относительной влажности от 30 до 80 %, МОм, не менее |
100 |
Длина монтажной части ТП, мм |
1575 |
Диаметр монтажной части ТП, мм |
11 |
Диаметр монтажной части в месте нахождения ЧЭ, мм |
2 |
Масса, кг |
2,3 |
Рабочая условия эксплуатации:
|
от -40 до +85 98 |
