Номер по Госреестру СИ: 56566-14
56566-14 Преобразователи термоэлектрические с одной термопарой
(AL-KB-1,0-900-0,15)
Назначение средства измерений:
Преобразователи термоэлектрические с одной термопарой модели AL-KB-1,0-900-0,15 (далее по тексту - термопреобразователи или ТП) предназначены для измерения температуры камеры сгорания на ОАО «Мосэнерго» филиал ТЭЦ-16.
Внешний вид.
Преобразователи термоэлектрические с одной термопарой
Рисунок № 1
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист паспорта (в правом верхнем углу) методом штемпелевания.
Лист № 2 Всего листов 3
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в соответствующем разделе паспорта на преобразователь термоэлектрический с одной термопарой модели AL-KB-1,0-900-0,15.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям термоэлектрическим с одной термопарой модели AL-KB-1,0-900-0,15
ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия.
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики
преобразования.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
Международный стандарт МЭК 1515-95. Термопары кабельного типа (с минеральной изоляцией).
Международный стандарт МЭК 60584-1. Термопары. Часть 1. Градуировочные таблицы. Международный стандарт МЭК 60584-2. Термопары. Часть 2. Допуски.
ГОСТ 8.558-2009. ГСИ. Государственная поверочная схема для средств измерений температуры ГОСТ 8.338-2002 ГСИ. Преобразователи термоэлектрические. Методика поверки.
Поверка
Поверкаосуществляется по ГОСТ 8.338-2002 «ГСИ. Преобразователи термоэлектрические. Методика поверки».
Основные средства поверки :
- ТП типа ППО эталонный 2- го разряда в диапазоне температур от плюс 300 до плюс 1200 °С;
- многоканальный прецизионный измеритель температуры МИТ 8.10 с пределами допускаемой основной абсолютной погрешности измерения напряжения ±(10-4 -U+1) мкВ, где U -измеряемое напряжение, мВ; сопротивления ±(10-^R+540-4), где R - измеряемое сопротивление, Ом.
- горизонтальная трубчатая печь сопротивления типа МТП-2М с диапазоном температур от плюс 300 до плюс 1100 °С.
Примечания: при поверке допускается применение других средств измерений и вспомогательного оборудования, удовлетворяющих по точности и техническим характеристикам требованиям ГОСТ 8.338-2002.
Изготовитель
фирма «Rossel-Messtechnik GmbH», Германия
DE-01309 Dresden
Tel: +49 (0) 351 31225-0, Fax: +49 (0) 351 31225-25
E-mail: info@rosseldresden.de www.rosseldresden.de
Заявитель
ООО «МРЭС», Москва
Адрес: 121059, г. Москва, ул. Брянская, д. 5
Тел.: (499) 550-08-99.
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Принцип работы термопреобразователей основан на термоэлектрическом эффекте -генерировании термоэлектродвижущей силы, возникающей из-за разности температур между двумя соединениями различных металлов или сплавов, образующих часть одной и той же цепи.
Термопреобразователи изготовляются на основе термопарного кабеля и состоят из измерительной вставки с одним чувствительным элементом - термопарой (с заземленными рабочими спаями с минеральной (MgO) изоляцией термоэлектродов), кабеля с удлинительными проводами и монтажных элементов.

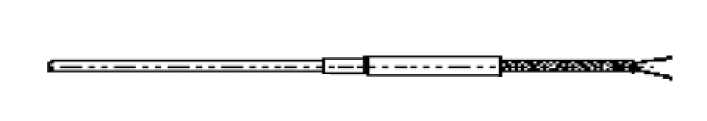

Чертеж общего вида термопреобразователя представлен на рисунке 1.
Рис. 1. Внешний вид преобразователя термоэлектрического с одной термопарой модели AL-KB-1,0-900-0,15.
Преобразователь термоэлектрический с одной термопарой 48 шт.
модели AL-KB-1,0-900-0,15
Паспорт 48 экз.
Рабочий диапазон измеряемых температур, пределы допускаемых отклонений ТЭДС от
НСХ ТП по ГОСТ Р 8.585-2001 (МЭК 60584-2) в температурном эквиваленте приведены в таблице:
Условное обозначение НСХ |
Класс допуска |
Рабочий диапазон измеряемых температур, °С |
Пределы допускаемых отклонений ТЭДС от НСХ, °С |
К |
2 |
от минус 200 до плюс 333 |
± 2,5 |
св. плюс 333 до плюс 1000 |
± 0,00751 |
Диаметр монтажной части измерительной вставки ТС, мм
Электрическое сопротивление изоляции ТП при температуре
(плюс 25±10) °С и относительной влажности воздуха от 30 до
80%, МОм (при 100 В), не менее
Рабочие условия эксплуатации ТП:
-
- температура окружающей среды, °С от плюс 5 до плюс 50
-
- относительная влажность воздуха, %, не более до 80 (при плюс 35 °С)
