Номер по Госреестру СИ: 68833-17
68833-17 Преобразователи термоэлектрические с одной термопарой
(AL-KB-1,0-900-0,15)
Назначение средства измерений:
Преобразователи термоэлектрические с одной термопарой модели AL-KB-1,0-900-0,15 (далее по тексту - термопреобразователи или ТП) предназначены для измерений температуры в камере сгорания в составе газовой турбины SGT5-4000F энергоблока № 12 ПГУ-420Т Верхнетагильской ГРЭС.
Внешний вид.
Преобразователи термоэлектрические с одной термопарой
Рисунок № 1
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта (в правом верхнем углу) методом штемпелевания.Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям термоэлектрическим с одной термопарой модели AL-KB-1,0-900-0,15ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия.
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
Международный стандарт МЭК 60584-1:2013 Термопары. Часть 1. Градуировочные таблицы и допуски.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
ГОСТ 8.338-2002 ГСИ. Преобразователи термоэлектрические. Методика поверки. Техническая документация фирмы «Rossel-Messtechnik GmbH», Германия.
Поверка
Поверкаосуществляется по ГОСТ 8.338-2002 «ГСИ. Преобразователи термоэлектрические. Методика поверки».
Основные средства поверки:
Рабочий эталон 2-го разряда по ГОСТ 8.558-2009 - преобразователь термоэлектрический эталонный ТППО (Регистрационный № 19254-10).
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100/1 (Регистрационный № 19916-10).
Измеритель температуры многоканальный прецизионный МИТ8.15 (Регистрационный № 19736-11).
Термостаты переливные прецизионные ТПП-1 моделей ТПП-1.0, ТПП-1.1, ТПП-1.3 (Регистрационный № 33744-07).
Калибраторы температуры JOFRA серий ATC-R и RTC-R (Регистрационный № 46576-11).
Калибратор многофункциональный и коммуникатор BEAMEX MC6(-R) (Регистрационный № 52489-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
Изготовитель
Фирма «Rossel-Messtechnik GmbH», Германия
Адрес: DE-01309 Dresden, Germany
Телефон: +49 (0) 351 31225-0, факс: +49 (0) 351 31225-25
Web-сайт: www.rosseldresden.de
E-mail: info@rosseldresden.de
Заявитель
Общество с ограниченной ответственностью «Сименс Технологии Газовых Турбин» (ООО «СТГТ»)
ИНН 7804027534
Адрес: 198323, Ленинградская обл., Ломоносовский муниципальный район, Виллозское сельское поселение, Южная часть производственной зоны Горелово, ул. Сименса, д. 1
Телефон: +7 (812) 643 73 00, факс: +7 (812) 643 59 57
Web-сайт: www.siemens.ru/gas-turbines
E-mail: SGTT.ru@siemens.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип работы термопреобразователей основан на термоэлектрическом эффекте -генерировании термоэлектродвижущей силы, возникающей из-за разности температур между двумя соединениями различных металлов или сплавов, образующих часть одной и той же цепи.
Термопреобразователи изготовлены на основе термопарного кабеля и состоят из измерительной вставки с одним чувствительным элементом - термопарой, кабеля с удлинительными проводами и монтажных элементов. Материал защитной оболочки измерительной вставки - инконель.
Чертеж общего вида термопреобразователя представлен на рисунке 1.

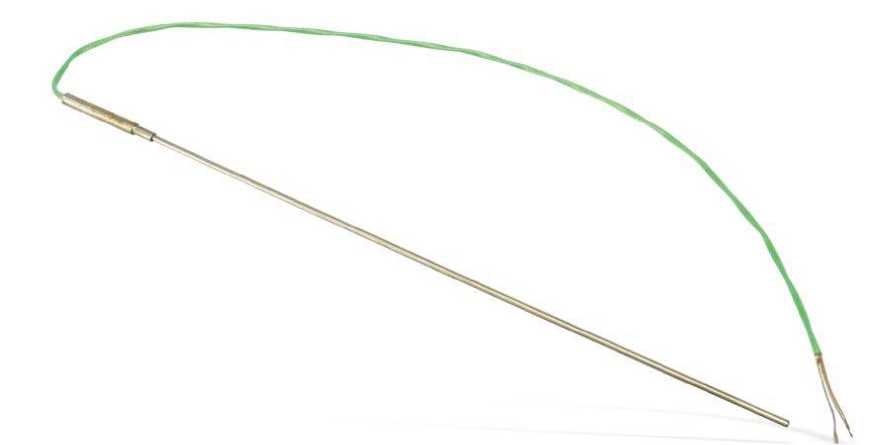

Рисунок 1 - Внешний вид преобразователя термоэлектрического с одной термопарой
модели AL-KB-1,0-900-0,15
Пломбирование преобразователей не предусмотрено.
Диапазон измерений температуры, пределы допускаемых отклонений ТЭДС ТП от НСХ по ГОСТ Р 8.585-2001 (МЭК 60584-2) в температурном эквиваленте приведены в таблице 1.
Таблица 1
Условное обозначение НСХ |
Класс допуска |
Диапазон измерений температуры, °С |
Номинальная температура применения, °С |
Пределы допускаемых отклонений ТЭДС ТП от НСХ, °С |
К |
2 |
от 0 до +333 включ. |
+800 |
±2,5 |
св. +333 до +1000 |
±0,00751 |
Технические характеристики преобразователей термоэлектрических с одной термопарой модели AL-KB-1,0-900-0,15 приведены в таблице 2.
Таблица 2
Наименование характеристики |
Значение характеристики |
Длина монтажной части ТП, мм |
900 |
Диаметр монтажной части измерительной вставки ТП, мм |
6 |
Длина удлинительных проводов, мм |
1500 |
Электрическое сопротивление изоляции ТП при температуре окружающей среды от +15 до +35 °С и относительной влажности воздуха от 30 до 80 %, МОм (при 100 В), не менее |
100 |
Рабочие условия эксплуатации ТП
|
от +5 до +85 до 80 (при +35 °С) |
Средний срок службы, лет, не менее |
10 |
