Сведения о средстве измерений: 80295-20 Установка трубопоршневая поверочная двунаправленная

Номер по Госреестру СИ: 80295-20
80295-20 Установка трубопоршневая поверочная двунаправленная
(Smith Meter 1990)

Назначение средства измерений:
Установка трубопоршневая поверочная двунаправленная Smith Meter 1990 (далее -ТПУ) предназначена для воспроизведения, хранения и передачи единиц объема и объемного расхода протекающей жидкости при градуировке, поверке и контроле метрологических характеристик преобразователей расхода (счетчиков жидкости) с электрическим импульсным выходным сигналом (далее - ПР), входящих в состав системы измерений количества и показателей качества нефти №1209 (далее - СИКН), при их эксплуатации и после ремонта.

сертификация программного обеспечения
Внешний вид. Установка трубопоршневая поверочная двунаправленная , http://oei-analitika.ru рисунок № 1
Внешний вид.
Установка трубопоршневая поверочная двунаправленная
Рисунок № 1
Внешний вид. Установка трубопоршневая поверочная двунаправленная , http://oei-analitika.ru рисунок № 2
Внешний вид.
Установка трубопоршневая поверочная двунаправленная
Рисунок № 2
Внешний вид. Установка трубопоршневая поверочная двунаправленная , http://oei-analitika.ru рисунок № 3
Внешний вид.
Установка трубопоршневая поверочная двунаправленная
Рисунок № 3

Общие сведения

Дата публикации - 22.12.2021
Срок свидетельства -
Номер записи - 179526
ID в реестре СИ - 1384897
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации,

Производитель

Изготовитель - Фирма "Smith Meter Inc." An FMC Corporation subsidiary
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Пенза - город в центре европейской части России, административный центр Пензенской области. является городом областного значения, образует муниципальное образование городской округ город Пенза. Население - 501 109 человек.

Пенза расположена в центре европейской части России на Приволжской возвышенности, в 629 км к юго-востоку от Москвы. Город расположен на берегах реки Сура в южной части Пензенской области, в 26 км к востоку от ее географического центра. Площадь города составляет 310,4 кв. км.

Средняя высота над уровнем моря - 174 м. Самая высокая точка находится на холме Боевой горы, вытянутой с SW на NE как хребет. Максимальная высота - 134 м.

Основными видами промышленной продукции, выпускаемой предприятиями города, являются: стальные трубы, промышленная трубопроводная арматура, воздушные и газовые приводные компрессоры, машины для коммунального хозяйства, медицинское оборудование, приборы и средства автоматизации, химическое оборудование, вычислительная техника. ОАО "ППО ЭВТ им. В.А. Ревунова" - производство бытовой техники. НПП "МедИнж" - производство сердечных клапанов. На долю "Маяка" приходится 60% отечественного рынка бумаги-основы, используемой в дизайне, производстве мебели, обоев, декоративных пластиков. НПП "Эра" - производство летных тренажеров для пилотов гражданской авиации, механизмов для химической и нефтехимической промышленности. Пензенская кондитерская фабрика - более 130 наименований кондитерских изделий и др.

Отчет "Анализ рынка поверки в Пензе" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Пенза.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 4
Выдано извещений - 0
Кол-во периодических поверок - 4
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2008
МПИ по поверкам - 729 дн.

Наличие аналогов СИ: Установка трубопоршневая поверочная двунаправленная (Smith Meter 1990)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "Smith Meter Inc." An FMC Corporation subsidiary

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
12888-99
01.06.2004
Установки трубопоршневые поверочные двунаправленные, Нет данных
Фирма "Smith Meter Inc." An FMC Corporation subsidiary (СОЕДИНЕННЫЕ ШТАТЫ )
1 год - для передвижных (мобильных); 2 года - для стационарных
13713-93
01.05.2002
Установки трубопоршневые для жидких сред. Компактпруверы Ду от 6" до 12", SVP (SVP1, SVP2/2E, SVP4)
Фирма "Smith Meter Inc." An FMC Corporation subsidiary (СОЕДИНЕННЫЕ ШТАТЫ )
2 года
14035-99
01.06.2004
Вычислители, GeoProv
Фирма "Smith Meter Inc." An FMC Corporation subsidiary (СОЕДИНЕННЫЕ ШТАТЫ )
1 год
16124-97
01.05.2002
Преобразователи объема жидкости лопастные, Prime 4
Фирма "Smith Meter Inc." An FMC Corporation subsidiary (СОЕДИНЕННЫЕ ШТАТЫ )
3 года
16125-97
01.05.2002
Блоки измерительно-управляющие электронные, FloMate
Фирма "Smith Meter Inc." An FMC Corporation subsidiary (СОЕДИНЕННЫЕ ШТАТЫ )
1 год
16126-97
01.05.2002
Комплексы измерительно-вычислительные, SyberTrol
Фирма "Smith Meter Inc." An FMC Corporation subsidiary (СОЕДИНЕННЫЕ ШТАТЫ )
1 год
16127-97
01.05.2002
Сумматоры, LCCC-40/8, LCVC-25, LCPC-22
Фирма "Smith Meter Inc." An FMC Corporation subsidiary (СОЕДИНЕННЫЕ ШТАТЫ )
1 год
16128-97
01.05.2002
Преобразователи расхода жидкости турбинные, MVTM
Фирма "Smith Meter Inc." An FMC Corporation subsidiary (СОЕДИНЕННЫЕ ШТАТЫ )
1 год
16129-97
01.05.2002
Корректоры универсальные, UPCC
Фирма "Smith Meter Inc." An FMC Corporation subsidiary (СОЕДИНЕННЫЕ ШТАТЫ )
1 год
16130-97
01.05.2002
Сумматоры, MMT-25
Фирма "Smith Meter Inc." An FMC Corporation subsidiary (СОЕДИНЕННЫЕ ШТАТЫ )
2 года
18382-99
01.06.2004
Плотномеры поточные жидкостные, S50-D, S100-D, S200-D
Фирма "Smith Meter Inc." An FMC Corporation subsidiary (СОЕДИНЕННЫЕ ШТАТЫ )
4 года
18383-99
01.06.2004
Массомеры, S25, S50, S100, S200, S300
Фирма "Smith Meter Inc." An FMC Corporation subsidiary (СОЕДИНЕННЫЕ ШТАТЫ )
4 года
27437-04

Система измерений количества и показателей качества нефти № 401, Нет данных
Фирма "Smith Meter Inc." An FMC Corporation subsidiary (СОЕДИНЕННЫЕ ШТАТЫ )
1 год
27452-04

Система измерений количества и показателей качества нефти № 402, Нет данных
Фирма "Smith Meter Inc." An FMC Corporation subsidiary (СОЕДИНЕННЫЕ ШТАТЫ )
1 год
27962-04

Система измерений количества и показателей качества нефти, Нет данных
Фирма "Smith Meter Inc." An FMC Corporation subsidiary (СОЕДИНЕННЫЕ ШТАТЫ )
1 год
31230-06

Система измерений количества и показателей качества нефти № 234, Нет данных
Фирма "Smith Meter Inc." An FMC Corporation subsidiary (СОЕДИНЕННЫЕ ШТАТЫ )
1 год
31232-06

Система измерений количества и показателей качества нефти № 902, Нет данных
Фирма "Smith Meter Inc." An FMC Corporation subsidiary (СОЕДИНЕННЫЕ ШТАТЫ )
1 год
31308-06

Система измерений количества и показателей качества нефти № 239, Нет данных
Фирма "Smith Meter Inc." An FMC Corporation subsidiary (СОЕДИНЕННЫЕ ШТАТЫ )
1 год
41115-09

Система измерений количества и показателей качества нефти № 239, Нет данных
Фирма "Smith Meter Inc." An FMC Corporation subsidiary (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
41116-09

Система измерений количества и показателей качества нефти № 902 на ПСП Товарный парк "Северные воды", Нет данных
Фирма "Smith Meter Inc." An FMC Corporation subsidiary (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
41117-09

Система измерений количества и показателей качества нефти № 234 на ПСП "Кулешовка", Нет данных
Фирма "Smith Meter Inc." An FMC Corporation subsidiary (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
67070-17

Система измерений количества и показателей качества нефти № 234 ПСП "Кулешовка" АО "Самаранефтегаз", Нет данных
Фирма "Smith Meter Inc." An FMC Corporation subsidiary (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
73543-18

Установка поверочная трубопоршневая двунаправленная, Smith-1100
Фирма "Smith Meter Inc." An FMC Corporation subsidiary (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
2 года
75030-19

Установка поверочная трубопоршневая двунаправленная, Smith-100
Фирма "Smith Meter Inc." An FMC Corporation subsidiary (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
2 года
80295-20

Установка трубопоршневая поверочная двунаправленная , Smith Meter 1990
Фирма "Smith Meter Inc." An FMC Corporation subsidiary (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
2 года
80854-20

Установка трубопоршневая поверочная двунаправленная , Smith 550
Фирма "Smith Meter Inc." An FMC Corporation subsidiary (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
90783-23

Установка трубопоршневая поверочная двунаправленная , Smith 650
Фирма "Smith Meter Inc." An FMC Corporation subsidiary (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
2 года
95607-25

Установка трубопоршневая поверочная двунаправленная , Smith-700
Фирма "Smith Meter Inc." An FMC Corporation subsidiary (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
2 года

Кто поверяет Установка трубопоршневая поверочная двунаправленная (Smith Meter 1990)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "ТЮМЕНСКИЙ ЦСМ"
(RA.RU.311494)
РСТ
  • Нет модификации
  • 1 0 1 0 1 0 1
    ФБУ "ТЮМЕНСКИЙ ЦСМ"
    (RA.RU.311499)
    РСТ
  • Нет модификации
  • 3 2 0 3 0 3 0 3

    Стоимость поверки Установка трубопоршневая поверочная двунаправленная (Smith Meter 1990)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    отсутствует.


    Знак утверждения типа

    Знак утверждения типа

    наносится в левой верхней части титульного листа формуляра типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений приведены в эксплуатационном документе.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к установке трубопоршневой двунаправленной Smith Meter 1990

    Приказ Росстандарта от 07.02.2018 № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

    Поверка

    Поверка осуществляется по документам:

    - МИ 1972-95 «ГСИ. Установки поверочные трубопоршневые. Методика поверки поверочными установками на базе весов ОГВ или мерников» (с изменениями №№ 1, 2, 3);

    - МИ 2974-2006 «ГСИ. Установки поверочные трубопоршневые 2-го разряда. Методика поверки трубопоршневой установкой 1-го разряда с компаратором» (с изменениями №№ 1, 2, 3);

    Основные средства поверки:

    - рабочий эталон единицы объема жидкости 1-го разряда в соответствии с частью 3 Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденной приказом Росстандарта от 07.02.2018 № 256, с пределами допускаемой относительной погрешности ± 0,02 %;

    - рабочий эталон 1-го разряда в соответствии с частью 2 Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденной приказом Росстандарта от 07.02.2018 № 256, с пределами допускаемой относительной погрешности ± 0,05 %.

    Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемой ТПУ с требуемой точностью.


    Изготовитель

    Фирма «Smith Meter Inc.» An FMC Corporation subsidiary, США
    Адрес: «Smith Meter Inc.», 1602, Wagner Avenue, PO Box 10428, Erie Pennsylvania, 165140428
    Телефон/факс +1(814) 898-52-12, +1(814) 899-34-14

    Заявитель

    Общество с ограниченной ответственностью «Сибирская Интернет компания» (ООО ИК «СИБИНТЕК») Филиал «Макрорегион Западная Сибирь»
    Региональное производственное управление в г. Губкинский
    ИНН 7708119944
    Адрес: 629830, Ямало-Ненецкий автономный округ в г. Губкинский, мкр. 6, дом 6
    Телефон: (34936) 4-55-11, 4-55-13, факс (34936) 4-55-11, 4-55-13
    E-mail: priemnaya-rpu-gub@sibintek.ru

    Испытательный центр

    Акционерное общество «Нефтеавтоматика» (АО «Нефтеавтоматика»)
    Адрес: 420029, РТ, г. Казань, ул. Журналистов, д.2а
    Телефон/факс: (843) 567-20-10
    E-mail: gnmc@nefteavtomatika.ru

    Принцип действия ТПУ заключается в повторяющемся вытеснении шаровым поршнем известного объема жидкости из калиброванного участка. Шаровый поршень совершает движение под действием потока жидкости, проходящего через калиброванный участок.

    При работе ТПУ и поверяемый, градуируемый или контролируемый ПР соединяют по -следовательно. Через технологическую схему с ТПУ и ПР устанавливают необходимое значение расхода жидкости. Вытесненный объем жидкости протекает через поверяемый ПР, сигнал с которого подается на вход вторичной электронной аппаратуры, входящей в состав СИКН. Накопленное за время прохождения шаровым поршнем калиброванного участка количество импульсов ПР пропорционально объему жидкости, прошедшему через поверяемый ПР и который равен вместимости калиброванного участка ТПУ.

    ТПУ состоит из следующих основных элементов: калиброванный участок, ограниченный двумя парами сигнализаторов прохождения шарового поршня, четырехходовой переключающий кран, шаровый поршень. Для измерений температуры применяются преобразователи температуры или термометры с пределами допускаемой абсолютной погрешности при измерениях температуры ±0,2 °С. Для измерений давления применяются преобразователи давления или манометры с пределами допускаемой приведенной погрешности при измерениях давления ±0,6 % для манометров и ±0,5 % для преобразователей давления.

    ТПУ является двунаправленной и имеет стационарное исполнение.

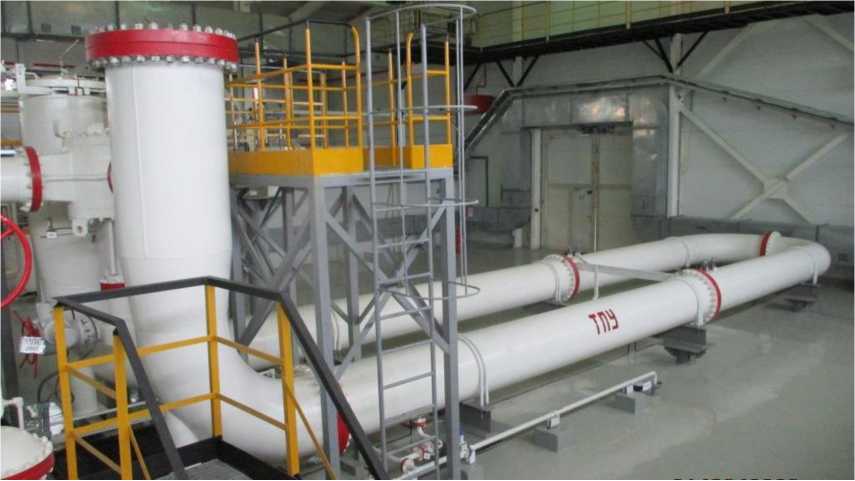

    Общий вид ТПУ приведен на рисунке 1.

    Внешний вид. Установка трубопоршневая поверочная двунаправленная  (Smith Meter 1990), http://oei-analitika.ru

    Рисунок 1 - Общий вид ТПУ

    Установка пломб на ТПУ осуществляется с помощью проволоки и свинцовых (пластмассовых) пломб с нанесением знака поверки давлением на пломбы, установленные на контровочных проволоках, пропущенных через отверстия завернутых винтов крепления детекторов положения шарового поршня, через отверстия в двух шпильках, расположенных диаметрально на всех присоединительных фланцах калиброванного участка.

    Схема установки пломб для защиты от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

    Места установки пломб

    Внешний вид. Установка трубопоршневая поверочная двунаправленная  (Smith Meter 1990), http://oei-analitika.ru
    Внешний вид. Установка трубопоршневая поверочная двунаправленная  (Smith Meter 1990), http://oei-analitika.ru

    а) фланец калиброванного участка

    б) сигнализатор прохождения шарового поршня

    Рисунок 2 - Схема установки пломб для защиты от несанкционированного доступа, обозначение места нанесения знака поверки


    Таблица 3

    Наименование

    Обозначение

    Количество

    Установка трубопоршневая двунаправленная

    Smith Meter 1990, заводской №1463

    1 шт.

    Руководство по эксплуатации и обслуживанию

    -

    1 экз.

    Комплект ЗИП

    -

    1 экз.


    Таблица 1 - Метрологические характеристики

    Пределы допускаемой относительной погрешности при измерениях вместимости калиброванного участка, %

    ±0,1

    Верхний предел диапазона измерений расхода жидкости, м3

    1990

    Динамический диапазон объемного расхода жидкости, м 3

    1:10

    Номинальное значение вместимости калиброванного участка

    при температуре 20 °С и избыточном давлении, равном нулю, м3

    - сигнализаторы 1-3-1

    11,9720

    - сигнализаторы 2 -4-2

    11,9696

    Таблица 2 - Основные технические характеристики

    Диаметр калиброванного участка, мм

    742,95

    Толщина стенок калиброванного участка, мм

    9,525

    Измеряемая среда

    Вода, нефть, нефтепродукты

    Диапазон температуры измеряемой среды, °С

    от +5 до +50

    Давление измеряемой среды, МПа, не более

    1,6

    Вязкость измеряемой среды, мм2

    от 0,4 до 300

    Содержание свободного газа

    не допускается

    Параметры электрического питания: - напряжение переменного тока, В

    230±23/400±40

    - частота переменного тока, Гц

    50±1

    Потребляемая мощность, кВА, не более

    3,5

    Габаритные размеры, мм, не более:

    - длина

    18715

    - ширина

    3937

    - высота

    4420

    Условия эксплуатации:

    - температура окружающей среды, °С

    от +5 до +50

    - атмосферное давление, кПа

    от 96 до 104

    - относительная влажность окружающего воздуха при температуре 25°С, %, не более

    90

    Средняя наработка на отказ, циклов, не менее

    6000

    Средний срок службы, лет, не менее

    15
