Номер по Госреестру СИ: 75030-19
75030-19 Установка поверочная трубопоршневая двунаправленная
(Smith-100)
Назначение средства измерений:
Установка поверочная трубопоршневая двунаправленная Smith-100 (далее - ТПУ) предназначена для воспроизведения, хранения и передачи единицы объема измеряемой среды при поверке и контроле метрологических характеристик преобразователей расхода, входящих в состав системы измерений количества и показателей качества нефти № 804 (далее - СИКН), на месте их эксплуатации.
Внешний вид.
Установка поверочная трубопоршневая двунаправленная
Рисунок № 1
Внешний вид.
Установка поверочная трубопоршневая двунаправленная
Рисунок № 2
Внешний вид.
Установка поверочная трубопоршневая двунаправленная
Рисунок № 3
Общие сведения
Дата публикации - 24.11.2023
Срок свидетельства -
Номер записи - 171863
ID в реестре СИ - 615535
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, HT-224RCE,
Производитель
Изготовитель - Фирма "Smith Meter Inc." An FMC Corporation subsidiary
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "ET_7. Прослеживаемость аттестованных эталонов единиц величин к Государственным первичным эталонам" предоставляет пользователю аналитическую информацию об эталонах единиц величин, прослеживаемых к выбранному Государственному первичному эталону (ГЭТ). Пользователь выбирает необходимый ГЭТ из выпадающего списка, после чего формируется отчет, содержащий пять графиков и таблицу с детализацией.
Содержимое отчета:
- Соотношение между Действующими и Аннулированными эталонами:
- Круговая диаграмма с двумя секторами, отображающая процентное соотношение действующих и аннулированных эталонов, связанных с выбранным ГЭТ.
- Статус или разряд (уровень) эталона:
- Столбчатая диаграмма с восемью рядами данных, показывающая распределение эталонов по их статусу или разряду (уровню), таким как первичные, вторичные, рабочие и т.д.
- Владельцы/держатели эталонов:
- Круговая диаграмма с восемнадцатью секторами, отражающая распределение эталонов между различными организациями-владельцами или держателями.
- Форма собственности:
- Столбчатая диаграмма с двумя рядами данных, иллюстрирующая распределение эталонов по форме собственности организаций (государственная, частная и др.).
- Распределение эталонов по годам (по дате регистрации):
- Столбчатая диаграмма с пятью столбцами, показывающая количество эталонов, зарегистрированных в разные годы, что позволяет оценить динамику регистрации эталонов во времени.
Таблица с подробной информацией об эталонах:
- Рег. номер, дата приказа: уникальный регистрационный номер эталона и дата соответствующего приказа.
- Наименование эталона: официальное название эталона.
- Владелец/держатель эталона: организация, владеющая или держащая эталон, с указанием ИНН и адреса.
- Статус или разряд (уровень) эталона: текущий статус или разряд эталона.
- Статус: состояние эталона (действует или аннулирован).
- Наличие ЛПС, межаттестационный интервал (месяцы): информация о наличии ЛПС (личного подписанного сертификата) и интервале между аттестациями в месяцах.
Пример записи из таблицы:
| Рег. номер, дата приказа | Наименование эталона | Владелец/держатель эталона | Статус или разряд (уровень) эталона | Статус | Наличие ЛПС, межаттестационный интервал (месяцы) |
|---|---|---|---|---|---|
| 3.7.АСЛ.0001.2024 от 19.01.2024 | - | ФГБУ Северо-Западное УГМС (ИНН: 7801593651; адрес) | Рабочий эталон | Действует | Да, 24 |
Выбранный Государственный первичный эталон:
ГЭТ1-2022 ГПЭ ЕДИНИЦ ВРЕМЕНИ, ЧАСТОТЫ И НАЦИОНАЛЬНОЙ ШКАЛЫ ВРЕМЕНИ
Этот отчет позволяет пользователю получить всестороннюю информацию об эталонах, связанных с выбранным ГЭТ, анализировать их распределение по различным характеристикам и отслеживать динамику изменений в системе эталонов.
Статистика
Кол-во поверок - 5
Выдано извещений - 0
Кол-во периодических поверок - 5
Кол-во средств измерений - 1
Кол-во владельцев - 2
Усредненный год выпуска СИ - 1996
МПИ по поверкам - 485 дн.
Приказы РСТ, где упоминается данный тип СИ
№1152 от 2019.05.24 Об утверждении типов средств измерений
Наличие аналогов СИ: Установка поверочная трубопоршневая двунаправленная (Smith-100)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Smith Meter Inc." An FMC Corporation subsidiary
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
12888-99 01.06.2004 |
Установки трубопоршневые поверочные двунаправленные, Нет данных Фирма "Smith Meter Inc." An FMC Corporation subsidiary (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год - для передвижных (мобильных); 2 года - для стационарных | |
|
13713-93 01.05.2002 |
Установки трубопоршневые для жидких сред. Компактпруверы Ду от 6" до 12", SVP (SVP1, SVP2/2E, SVP4) Фирма "Smith Meter Inc." An FMC Corporation subsidiary (СОЕДИНЕННЫЕ ШТАТЫ ) |
2 года | |
|
14035-99 01.06.2004 |
Вычислители, GeoProv Фирма "Smith Meter Inc." An FMC Corporation subsidiary (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
16124-97 01.05.2002 |
Преобразователи объема жидкости лопастные, Prime 4 Фирма "Smith Meter Inc." An FMC Corporation subsidiary (СОЕДИНЕННЫЕ ШТАТЫ ) |
3 года | |
|
16125-97 01.05.2002 |
Блоки измерительно-управляющие электронные, FloMate Фирма "Smith Meter Inc." An FMC Corporation subsidiary (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
16126-97 01.05.2002 |
Комплексы измерительно-вычислительные, SyberTrol Фирма "Smith Meter Inc." An FMC Corporation subsidiary (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
16127-97 01.05.2002 |
Сумматоры, LCCC-40/8, LCVC-25, LCPC-22 Фирма "Smith Meter Inc." An FMC Corporation subsidiary (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
16128-97 01.05.2002 |
Преобразователи расхода жидкости турбинные, MVTM Фирма "Smith Meter Inc." An FMC Corporation subsidiary (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
16129-97 01.05.2002 |
Корректоры универсальные, UPCC Фирма "Smith Meter Inc." An FMC Corporation subsidiary (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
16130-97 01.05.2002 |
Сумматоры, MMT-25 Фирма "Smith Meter Inc." An FMC Corporation subsidiary (СОЕДИНЕННЫЕ ШТАТЫ ) |
2 года | |
|
18382-99 01.06.2004 |
Плотномеры поточные жидкостные, S50-D, S100-D, S200-D Фирма "Smith Meter Inc." An FMC Corporation subsidiary (СОЕДИНЕННЫЕ ШТАТЫ ) |
4 года | |
|
18383-99 01.06.2004 |
Массомеры, S25, S50, S100, S200, S300 Фирма "Smith Meter Inc." An FMC Corporation subsidiary (СОЕДИНЕННЫЕ ШТАТЫ ) |
4 года | |
|
27437-04 |
Система измерений количества и показателей качества нефти № 401, Нет данных Фирма "Smith Meter Inc." An FMC Corporation subsidiary (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
27452-04 |
Система измерений количества и показателей качества нефти № 402, Нет данных Фирма "Smith Meter Inc." An FMC Corporation subsidiary (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
27962-04 |
Система измерений количества и показателей качества нефти, Нет данных Фирма "Smith Meter Inc." An FMC Corporation subsidiary (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
31230-06 |
Система измерений количества и показателей качества нефти № 234, Нет данных Фирма "Smith Meter Inc." An FMC Corporation subsidiary (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
31232-06 |
Система измерений количества и показателей качества нефти № 902, Нет данных Фирма "Smith Meter Inc." An FMC Corporation subsidiary (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
31308-06 |
Система измерений количества и показателей качества нефти № 239, Нет данных Фирма "Smith Meter Inc." An FMC Corporation subsidiary (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
41115-09 |
Система измерений количества и показателей качества нефти № 239, Нет данных Фирма "Smith Meter Inc." An FMC Corporation subsidiary (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
41116-09 |
Система измерений количества и показателей качества нефти № 902 на ПСП Товарный парк "Северные воды", Нет данных Фирма "Smith Meter Inc." An FMC Corporation subsidiary (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
41117-09 |
Система измерений количества и показателей качества нефти № 234 на ПСП "Кулешовка", Нет данных Фирма "Smith Meter Inc." An FMC Corporation subsidiary (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
67070-17 |
Система измерений количества и показателей качества нефти № 234 ПСП "Кулешовка" АО "Самаранефтегаз", Нет данных Фирма "Smith Meter Inc." An FMC Corporation subsidiary (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
73543-18 |
Установка поверочная трубопоршневая двунаправленная, Smith-1100 Фирма "Smith Meter Inc." An FMC Corporation subsidiary (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
75030-19 |
Установка поверочная трубопоршневая двунаправленная, Smith-100 Фирма "Smith Meter Inc." An FMC Corporation subsidiary (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
80295-20 |
Установка трубопоршневая поверочная двунаправленная , Smith Meter 1990 Фирма "Smith Meter Inc." An FMC Corporation subsidiary (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
80854-20 |
Установка трубопоршневая поверочная двунаправленная , Smith 550 Фирма "Smith Meter Inc." An FMC Corporation subsidiary (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
90783-23 |
Установка трубопоршневая поверочная двунаправленная , Smith 650 Фирма "Smith Meter Inc." An FMC Corporation subsidiary (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
|
95607-25 |
Установка трубопоршневая поверочная двунаправленная , Smith-700 Фирма "Smith Meter Inc." An FMC Corporation subsidiary (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
2 года |
Отчет "V_20. Поверка по организации в динамике по дням" полезен для оценки объёмов количества поверок, проводимых аккредитованной организацией. Отчет строится в динамике по дням и представлен тремя графиками. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по дням, конкретной организации или группы организаций.
Для справки в шапке отчета приводится усредненная статистика по запросу:
- максимальное количество поверок за день
- среднее количество поверок в месяц и год
- количество месяцев (в выбранном временном интервале)
- количество годов (в выбранном временном интервале)
- общее количество поверок за выбранный период
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать аккредитованную на поверку организацию (несколько организаций) из списка СИ (выпадающий список позволяет делать множественный выбор). Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного поверителя.
Кто поверяет Установка поверочная трубопоршневая двунаправленная (Smith-100)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Установка поверочная трубопоршневая двунаправленная (Smith-100)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится в правом нижнем углу титульного листа руководства по монтажу, эксплуатации и обслуживанию типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений отсутствуют.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к установке поверочной трубопоршневой двунаправленной Smith-100
Приказ Росстандарта от 7 февраля 2018 г. N 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
Поверка
Поверкаосуществляется по документам:
МП 0828-14-2018 «Инструкция. ГСИ. Установка поверочная трубопоршневая двунаправленная Smith-100. Методика поверки», утвержденная ФГУП «ВНИИР» 02 октября 2018 г.,
МИ 2974-2006 «Рекомендация. ГСИ. Установки поверочные трубопоршневые 2-го разряда методика поверки трубопоршневой поверочной установкой 1-го разряда с компаратором».
Основное средство поверки:
- рабочий эталон 1-го разряда в соответствии с частью 2 Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, с пределами допускаемой относительной погрешности ± 0,05 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке ТПУ, а также на свинцовые (пластмассовые) пломбы, установленные на проволоке, согласно рисунку 2.
Изготовитель
«Smith Meter Inc.» An FMC Corporation subsidiary, США
Адрес: 1602, Wagner Avenue, PO Box 10428, Erie Pennsylvania, 16514 0428
Заявитель
Территориально-производственное предприятие «Когалымнефтегаз» Общество с ограниченной ответственностью «ЛУКОЙЛ-Западная Сибирь» (ТПП «Когалымнефтегаз» ООО «ЛУКОЙЛ-Западная Сибирь»)
ИНН 8608048498
Адрес: 628486, Тюменская обл., ХМАО-Югра, г. Когалым, ул. Дружбы Народов, д. 6
Юридический адрес: 628486, Тюменская обл., ХМАО-Югра, г. Когалым,
ул. Прибалтийская, д. 20
Телефон: (34667) 62-118, факс: (34667) 23-520
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт расходометрии» (ФГУП «ВНИИР»)Адрес: 420088, РТ, г. Казань, ул. 2-я Азинская, 7 «а»
Телефон: (843) 272-70-62, факс: (843) 272-00-32
Web-сайт: www.vniir.org
Е-mail: office@vniir.org
Принцип действия ТПУ заключается в повторяющемся вытеснении шаровым поршнем известного объема измеряемой среды из измерительного участка. Шаровый поршень совершает движение под действием потока измеряемой среды, проходящей через измерительный участок.
ТПУ состоит из следующих основных частей, смонтированных на стальной сварной раме: корпуса с измерительным и разгонными участками, шарового поршня, детекторов положения поршня (далее - детекторы), четырехходового переключающего крана, средств измерений давления и температуры, электрического привода. ТПУ выполнена в стационарном исполнении. Общий вид ТПУ представлен на рисунке 1.
В составе ТПУ применены средства измерений температуры и давления утвержденного типа, указанные в таблице 1.
аблица 1
|
Наименование и тип средства измерений |
Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
|
Преобразователи давления измерительные 3051 |
14061-99 |
|
Преобразователи измерительные 244 к датчикам температуры |
14684-00 |
|
Термопреобразователи сопротивления платиновые серии 65 |
22257-01 |

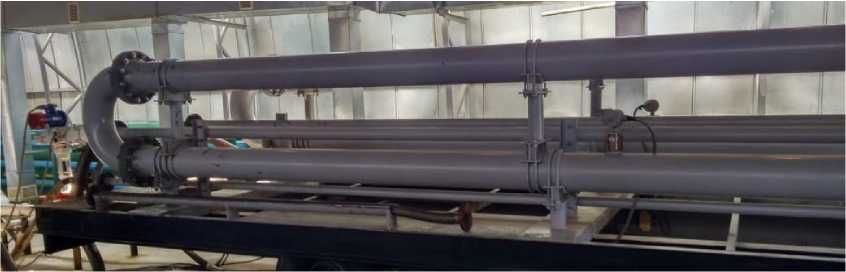

Рисунок 1 - Общий вид ТПУ
При поверке и контроле метрологических характеристик преобразователей расхода, входящих в состав СИКН, определяется соответствие числа импульсов, поступивших с преобразователя расхода, величине вытесненного из ТПУ объема измеряемой среды. Срабатывание детекторов ТПУ приводит к запуску и остановке таймера устройства обработки информации. При этом в устройстве обработки информации производится отсчет импульсов, поступающих от преобразователя расхода. Через известные вместимость измерительного участка ТПУ и количество импульсов определяется коэффициент преобразования преобразователя расхода.
Для исключения возможности несанкционированного вмешательства, которое может привести к изменению вместимости ТПУ, на фланцевых соединениях измерительного участка и корпусах детекторов предусмотрены места для установки пломб (см. рисунок 2), несущих на себе знак поверки (оттиск клейма поверителя).

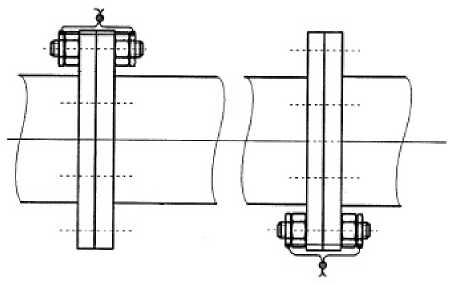

Фланцы измерительного участка ТПУ
Детектор
Рисунок 2 - Схема установки пломб
Программное обеспечение отсутствует.
Комплектность приведена в таблице 4.
Таблица 4
|
Наименование |
Количество |
|
Установка поверочная трубопоршневая двунаправленная Smith-100 |
1 шт. Зав. № 1172 |
|
Запчасти |
1 комплект |
|
Комплект кабелей |
1 комплект |
|
Руководство по эксплуатации |
1 экз. |
|
Паспорт |
1 экз. |
|
МП 0828-14-2018 «Инструкция. ГСИ. Установка поверочная трубопоршневая двунаправленная Smith-100. Методика поверки» |
1 экз. |
|
МИ 2974-2006 «Рекомендация. ГСИ. Установки поверочные трубопоршневые 2-го разряда методика поверки трубопоршневой поверочной установкой 1-го разряда с компаратором» |
1 экз. |
Основные метрологические и технические характеристики ТПУ приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Номинальное значение вместимости измерительного участка при температуре 20 °С и избыточном давлении 0 МПа, м3 |
1,516965 |
|
Рабочий диапазон расхода, м3/ч |
от 10 до 100 |
|
Пределы допускаемой относительной погрешности определения вместимости измерительного участка, % |
±0,1 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Диаметр измерительного участка, мм |
203,2 |
|
Толщина стенок измерительного участка, мм |
8,1788 |
|
Измеряемая среда |
нефть по ГОСТ Р 518582002 «Нефть. Общие технические условия» |
|
Параметры измеряемой среды: | |
|
- максимальное давление измеряемой среды, МПа, не более |
4,5 |
|
- температура измеряемой среды, °С |
от +5 до +40 |
|
- вязкость измеряемой среды, мПа^с |
от 0,4 до 300 |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
220±22/380±38 |
Окончание таблицы 3
|
Наименование характеристики |
Значение характеристики |
|
- частота переменного тока, Гц |
50±1 |
|
Потребляемая мощность, кВ • А, не более |
2 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от -17,8 до +60 |
|
- атмосферное давление, кПа |
от 96 до 104 |
|
- относительная влажность окружающего воздуха, % |
от 30 до 95 |
|
Габаритные размеры, мм, не более: | |
|
- длина |
10058 |
|
- ширина |
2286 |
|
- высота |
2235 |
|
Масса, кг, не более |
10000 |
|
Средний срок службы, лет, не менее |
10 |
