Принцип действия ТПУ заключается в повторяющемся вытеснении известного объема жидкости из цилиндрического калиброванного участка шаровым поршнем, совершающим движение под действием потока жидкости.

При работе ТПУ и средство измерений (поверяемые, калибруемые, испытуемые, контролируемые, исследуемые расходомеры (преобразователи расхода, счетчики, расходомеры-счетчики или счетчики-расходомеры)) соединяют последовательно. Через технологическую схему ТПУ и средство измерений устанавливают необходимое значение расхода измеряемой среды. Поток жидкости, проходящий через ТПУ, увлекает шаровой поршень, который свободно перемещается по цилиндрическому калиброванному участку. При воздействии шарового поршня на детектор прохода происходит генерация электрических сигналов, определяющих начало и окончание измерения.

ТПУ состоит из следующих основных элементов: цилиндрический калиброванный участок, ограниченный двумя парами детекторов прохождения шарового поршня, четырехходовой переключающий кран, шаровый поршень. Для измерений температуры применяются преобразователи температуры или термометры, для которых предусмотрены места для установки на входном и выходном коллекторах ТПУ. Для измерений давления применяются преобразователи давления или манометры, для которых предусмотрены места для установки на входном и выходном коллекторах ТПУ.

В составе ТПУ применены следующие средства измерений температуры и давления утвержденных типов:

• - преобразователи измерительные к датчикам температуры 644 или 3144 (регистрационный № 14683-00) или датчики температуры Rosemount 644 или Rosemount 3144Р (регистрационный № 63889-16) или преобразователи измерительные сигналов от термопар

и термопреобразователей сопротивления dTRANS T01 (регистрационный № 24931-03);

• - термопреобразователи сопротивления платиновые серии 65 (регистрационный № 22257-01 или 22257-05 или 22257-11) или термопреобразователли сопротивления платиновые серии 68 (регистрационный №22256-01) или термопреобразователли сопротивления платиновые серии 78 (регистрационный №22255-01) или термопреобразователи сопротивления платиновые серии 90 модели 2820 (регистрационный № 24874-03);

- преобразователи давления измерительные 3051 (регистрационный № 14061-99 или 14061-04 или 14061-15) или преобразователи давления измерительные 3051S (регистрационный №24116-08) или преобразователи давления измерительные серии 40 модели 4385 (регистрационный № 19422-03) или датчики давления Метран-150 модели 150 TG (регистрационный № 32854-13).

Конструкцией ТПУ предусмотрены места для установки средств измерений давления и температуры для местной индикации давления и температуры.

ТПУ является двунаправленной и имеет стационарное исполнение.

Единичный экземпляр установки трубопоршневой поверочной двунаправленной Smith-700 имеет заводской № 1325.

Заводской номер в виде цифрового обозначения нанесен ударным способом на шильд-табличку ТПУ, которая прикреплена к раме ТПУ.

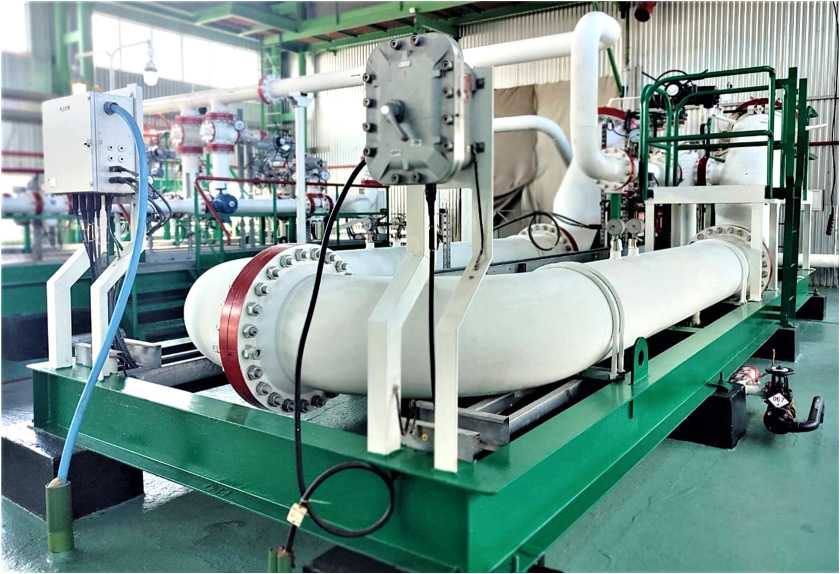

Общий вид ТПУ представлен на рисунке 1.

Рисунок 1 - Общий вид ТПУ

Установка пломб на ТПУ осуществляется с помощью проволоки и свинцовых (пластмассовых) пломб с нанесением знака поверки давлением на пломбы, установленные на контровочных проволоках, пропущенных через отверстия завернутых винтов крепления детекторов прохождения шарового поршня, а также через отверстия в четырех дополнительных гайках, установленных на двух шпильках, расположенных диаметрально противоположно на присоединительном фланце калиброванного участка.

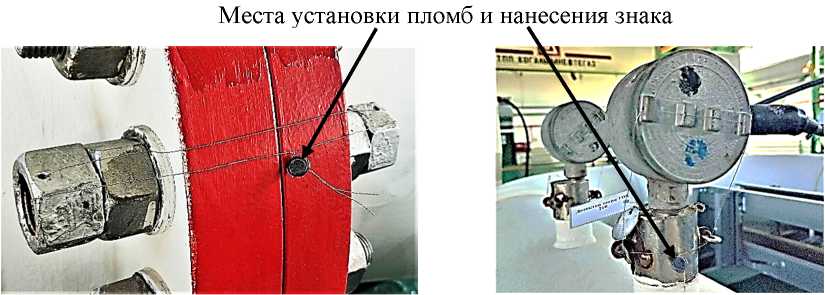

Схема установки пломб для защиты от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

Места установки пломб и нанесения знака

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки.

Т а б л и ц а 4 -

Т а б л и ц а 1 - Метрологические характеристики

Т а б л и ц а 2 - Основные технические характеристики

Т а б л и ц а 3 - Показатели надежности
