80854-20 Установка трубопоршневая поверочная двунаправленная
(Smith 550)

Назначение средства измерений:
Установка трубопоршневая поверочная двунаправленная Smith 550, первого разряда (далее - ТПУ) предназначена для воспроизведения, хранения и передачи единицы объёма жидкости в потоке средствам измерений (преобразователям объемного и массового расхода, счетчикам жидкости различных принципов действия, поверочным установкам 2-го разряда) при поверке, калибровке, испытаниях, контроле и исследовании их метрологических характеристик.

сертификация программного обеспечения
Внешний вид. Установка трубопоршневая поверочная двунаправленная , http://oei-analitika.ru рисунок № 1
Внешний вид.
Установка трубопоршневая поверочная двунаправленная
Рисунок № 1
Внешний вид. Установка трубопоршневая поверочная двунаправленная , http://oei-analitika.ru рисунок № 2
Внешний вид.
Установка трубопоршневая поверочная двунаправленная
Рисунок № 2
Внешний вид. Установка трубопоршневая поверочная двунаправленная , http://oei-analitika.ru рисунок № 3
Внешний вид.
Установка трубопоршневая поверочная двунаправленная
Рисунок № 3

Общие сведения

Дата публикации - 05.03.2021
Срок свидетельства -
Номер записи - 180066
ID в реестре СИ - 1386246
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации,

Производитель

Изготовитель - Фирма "Smith Meter Inc." An FMC Corporation subsidiary
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Статистика

Кол-во поверок - 5
Выдано извещений - 0
Кол-во периодических поверок - 4
Кол-во средств измерений - 2
Кол-во владельцев - 2
Усредненный год выпуска СИ - 1993
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

Наличие аналогов СИ: Установка трубопоршневая поверочная двунаправленная (Smith 550)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "Smith Meter Inc." An FMC Corporation subsidiary

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
12888-99
01.06.2004
Установки трубопоршневые поверочные двунаправленные, Нет данных
Фирма "Smith Meter Inc." An FMC Corporation subsidiary (СОЕДИНЕННЫЕ ШТАТЫ )
1 год - для передвижных (мобильных); 2 года - для стационарных
13713-93
01.05.2002
Установки трубопоршневые для жидких сред. Компактпруверы Ду от 6" до 12", SVP (SVP1, SVP2/2E, SVP4)
Фирма "Smith Meter Inc." An FMC Corporation subsidiary (СОЕДИНЕННЫЕ ШТАТЫ )
2 года
14035-99
01.06.2004
Вычислители, GeoProv
Фирма "Smith Meter Inc." An FMC Corporation subsidiary (СОЕДИНЕННЫЕ ШТАТЫ )
1 год
16124-97
01.05.2002
Преобразователи объема жидкости лопастные, Prime 4
Фирма "Smith Meter Inc." An FMC Corporation subsidiary (СОЕДИНЕННЫЕ ШТАТЫ )
3 года
16125-97
01.05.2002
Блоки измерительно-управляющие электронные, FloMate
Фирма "Smith Meter Inc." An FMC Corporation subsidiary (СОЕДИНЕННЫЕ ШТАТЫ )
1 год
16126-97
01.05.2002
Комплексы измерительно-вычислительные, SyberTrol
Фирма "Smith Meter Inc." An FMC Corporation subsidiary (СОЕДИНЕННЫЕ ШТАТЫ )
1 год
16127-97
01.05.2002
Сумматоры, LCCC-40/8, LCVC-25, LCPC-22
Фирма "Smith Meter Inc." An FMC Corporation subsidiary (СОЕДИНЕННЫЕ ШТАТЫ )
1 год
16128-97
01.05.2002
Преобразователи расхода жидкости турбинные, MVTM
Фирма "Smith Meter Inc." An FMC Corporation subsidiary (СОЕДИНЕННЫЕ ШТАТЫ )
1 год
16129-97
01.05.2002
Корректоры универсальные, UPCC
Фирма "Smith Meter Inc." An FMC Corporation subsidiary (СОЕДИНЕННЫЕ ШТАТЫ )
1 год
16130-97
01.05.2002
Сумматоры, MMT-25
Фирма "Smith Meter Inc." An FMC Corporation subsidiary (СОЕДИНЕННЫЕ ШТАТЫ )
2 года
18382-99
01.06.2004
Плотномеры поточные жидкостные, S50-D, S100-D, S200-D
Фирма "Smith Meter Inc." An FMC Corporation subsidiary (СОЕДИНЕННЫЕ ШТАТЫ )
4 года
18383-99
01.06.2004
Массомеры, S25, S50, S100, S200, S300
Фирма "Smith Meter Inc." An FMC Corporation subsidiary (СОЕДИНЕННЫЕ ШТАТЫ )
4 года
27437-04

Система измерений количества и показателей качества нефти № 401, Нет данных
Фирма "Smith Meter Inc." An FMC Corporation subsidiary (СОЕДИНЕННЫЕ ШТАТЫ )
1 год
27452-04

Система измерений количества и показателей качества нефти № 402, Нет данных
Фирма "Smith Meter Inc." An FMC Corporation subsidiary (СОЕДИНЕННЫЕ ШТАТЫ )
1 год
27962-04

Система измерений количества и показателей качества нефти, Нет данных
Фирма "Smith Meter Inc." An FMC Corporation subsidiary (СОЕДИНЕННЫЕ ШТАТЫ )
1 год
31230-06

Система измерений количества и показателей качества нефти № 234, Нет данных
Фирма "Smith Meter Inc." An FMC Corporation subsidiary (СОЕДИНЕННЫЕ ШТАТЫ )
1 год
31232-06

Система измерений количества и показателей качества нефти № 902, Нет данных
Фирма "Smith Meter Inc." An FMC Corporation subsidiary (СОЕДИНЕННЫЕ ШТАТЫ )
1 год
31308-06

Система измерений количества и показателей качества нефти № 239, Нет данных
Фирма "Smith Meter Inc." An FMC Corporation subsidiary (СОЕДИНЕННЫЕ ШТАТЫ )
1 год
41115-09

Система измерений количества и показателей качества нефти № 239, Нет данных
Фирма "Smith Meter Inc." An FMC Corporation subsidiary (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
41116-09

Система измерений количества и показателей качества нефти № 902 на ПСП Товарный парк "Северные воды", Нет данных
Фирма "Smith Meter Inc." An FMC Corporation subsidiary (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
41117-09

Система измерений количества и показателей качества нефти № 234 на ПСП "Кулешовка", Нет данных
Фирма "Smith Meter Inc." An FMC Corporation subsidiary (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
67070-17

Система измерений количества и показателей качества нефти № 234 ПСП "Кулешовка" АО "Самаранефтегаз", Нет данных
Фирма "Smith Meter Inc." An FMC Corporation subsidiary (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
73543-18

Установка поверочная трубопоршневая двунаправленная, Smith-1100
Фирма "Smith Meter Inc." An FMC Corporation subsidiary (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
2 года
75030-19

Установка поверочная трубопоршневая двунаправленная, Smith-100
Фирма "Smith Meter Inc." An FMC Corporation subsidiary (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
2 года
80295-20

Установка трубопоршневая поверочная двунаправленная , Smith Meter 1990
Фирма "Smith Meter Inc." An FMC Corporation subsidiary (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
2 года
80854-20

Установка трубопоршневая поверочная двунаправленная , Smith 550
Фирма "Smith Meter Inc." An FMC Corporation subsidiary (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
90783-23

Установка трубопоршневая поверочная двунаправленная , Smith 650
Фирма "Smith Meter Inc." An FMC Corporation subsidiary (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
2 года

Екатеринбург - четвертый по численности населения город в России, административный центр Свердловской области и Уральского федерального округа.

Екатеринбург - столица Уральского федерального округа, территория которого составляет около 2 млн. км2. На территории находится крупное месторождение нефти и газа, богатые запасы нефти и газа, богатые запасы железных и полиметаллических руд. Крупнейшие металлургические предприятия мира расположены на Урале, благодаря его огромному промышленному и интеллектуальному потенциалу. Екатеринбург экспортирует сырье и продукцию тяжелого машиностроения, а импортирует продукты питания и товары народного потребления. Бизнес и инвестиции в городе очень хорошо развиты.

Екатеринбург, как и вся Свердловская область, находится в часовом поясе, обозначаемом по международному стандарту как Екатеринбургский часовой пояс. Смещение от UTC составляет +5:00. Относительно московского времени часовой пояс имеет постоянное смещение +2 часа. Екатеринбургское время отличается от стандартного на один час, так как в России действует летнее время.

Основанный как город-крепость в 1723 году, Екатеринбург расположен в центральной части Евразийского континента, на границе Европы и Азии, в средней части Уральского хребта, под 56º 51' северной широты, 60º 36' восточной долготы. Город расположен на восточном склоне Уральских гор, в пойме реки Исеть (приток Тобола).

Отчет "Анализ рынка поверки в Екатеринбурге" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Екатеринбурге.

Площадь Екатеринбурга составляет 114289 гектаров или 1142,89 квадратных километров.

- Расстояние до Москвы - 1667 километров.
- Расстояние до Владивостока - 7635 километров.
- Разница во времени с Москвой составляет плюс 2 часа.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Кто поверяет Установка трубопоршневая поверочная двунаправленная (Smith 550)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "ТЮМЕНСКИЙ ЦСМ"
(RA.RU.311494)
РСТ
  • Нет модификации
  • 1 1 0 0 1 1 0
    ФБУ "ТЮМЕНСКИЙ ЦСМ"
    (RA.RU.311499)
    РСТ
  • Нет модификации
  • 4 0 4 0 4 0 4

    Стоимость поверки Установка трубопоршневая поверочная двунаправленная (Smith 550)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    отсутствует.


    Знак утверждения типа

    Знак утверждения типа

    наносится в левой верхней части титульного листа формуляра типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений приведены в эксплуатационном документе.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к установке трубопоршневой двунаправленной Smith 550

    Приказ Росстандарта от 07.02.2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

    Поверка

    Поверка

    осуществляется по документам:

    • - МИ 1972-95 «ГСИ. Установки поверочные трубопоршневые. Методика поверки поверочными установками на базе весов ОГВ или мерников» (с изменениями №№ 1, 2, 3);

    Основные средства поверки:

    • - рабочий эталон единицы объема жидкости 1-го разряда в соответствии с частью 3 Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденной приказом Росстандарта от 07.02.2018 г. № 256, с пределами допускаемой относительной погрешности ± 0,02 %;

    Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых ТПУ с требуемой точностью.


    Изготовитель

    Фирма «Smith Meter Inc.» An FMC Corporation subsidiary, США
    Адрес: «Smith Meter Inc.», 1602, Wagner Avenue, PO Box 10428, Erie Pennsylvania, 165140428
    Телефон/факс +1(814) 898-52-12, +1(814) 899-34-14

    Заявитель

    Общество с ограниченной ответственностью «Сибирская Интернет компания»: (ООО ИК «СИБИНТЕК»)
    ИНН 7708119944
    Адрес: 117152 г. Москва, Шоссе Загородное, д. 1, корп. 1
    Телефон: (495) 755-52-73

    Испытательный центр

    Акционерное общество «Нефтеавтоматика» (АО «Нефтеавтоматика»)
    Адрес: 420029, РТ, г. Казань, ул. Журналистов, д.2а; Телефон/факс: (843) 567-20-10
    E-mail: gnmc@nefteavtomatika.ru

    Принцип действия ТПУ заключается в повторяющемся вытеснении шаровым поршнем известного объема жидкости из калиброванного участка. Шаровый поршень совершает движение под действием потока жидкости, проходящего через калиброванный участок.

    При проведении калибровки, поверки и контроля метрологических характеристик преобразователей расхода, счетчиков жидкости, расходомеров-счетчиков массовых (массовых расходомеров) вытесненный объем рабочей жидкости протекает через преобразователь расхода, сигнал с которого подается на вход вторичной электронной аппаратуры. Накопленное за время прохождения шаровым поршнем калиброванного участка количество импульсов преобразователя расхода пропорционально объему жидкости, прошедшему через преобразователь расхода и измеренному ТПУ.

    Калибровка и поверка стационарных трубопоршневых поверочных установок осуществляется с применением метода, основанного на сличении неизвестной вместимости (объема) калиброванного участка поверяемой ТПУ с известной вместимостью (объемом) калиброванного участка ТПУ 1-го разряда с использованием компаратора (преобразователя расхода). Поверяемую ТПУ, ТПУ 1-го разряда и компаратор устанавливают последовательно. Количество импульсов, полученное с компаратора во время прохождения шаровым поршнем калиброванного участка ТПУ пропорционально вместимости (объему) калиброванного участка.

    ТПУ состоит из следующих основных элементов: калиброванный участок, ограниченный двумя парами сигнализаторов прохождения шарового поршня, четырехходовой переключающий кран, шаровый поршень. Для измерений температуры применяются преобразователи температуры или термометры с пределами допускаемой абсолютной погрешности при измерениях температуры ±0,2 °С. Для измерений давления применяются преобразователи давления или манометры с пределами допускаемой приведенной погрешности при измерениях давления ±0,6 % для манометров и ±0,5 % для преобразователей давления. Применяются средства измерений температуры и давления утвержденного типа.

    ТПУ является двунаправленной и имеет передвижное исполнение.

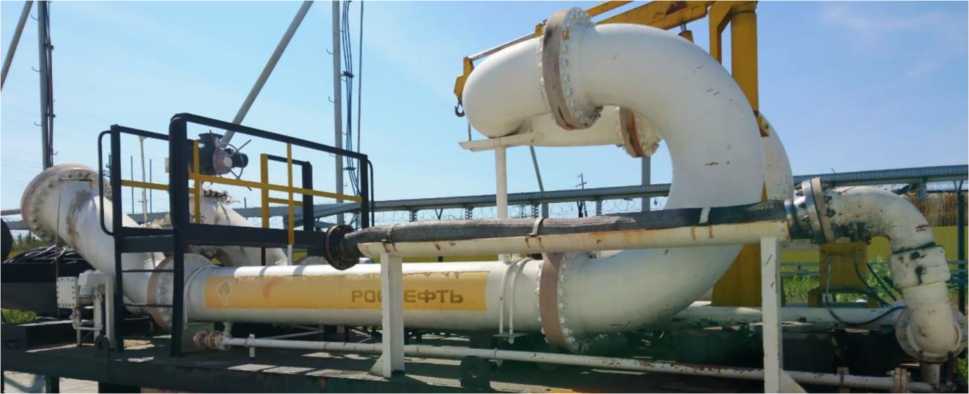

    Общий вид ТПУ приведен на рисунке 1.

    Внешний вид. Установка трубопоршневая поверочная двунаправленная  (Smith 550), http://oei-analitika.ru

    Рисунок 1 - Общий вид ТПУ

    Установка пломб на ТПУ осуществляется с помощью проволоки и свинцовых (пластмассовых) пломб с нанесением знака поверки давлением на пломбы, установленные на контровочных проволоках, пропущенных через отверстия завернутых винтов крепления детекторов положения шарового поршня, через отверстия в двух шпильках, расположенных диаметрально на всех присоединительных фланцах калиброванного участка.

    Схема установки пломб для защиты от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

    Места установки пломб

    Внешний вид. Установка трубопоршневая поверочная двунаправленная  (Smith 550), http://oei-analitika.ru
    Внешний вид. Установка трубопоршневая поверочная двунаправленная  (Smith 550), http://oei-analitika.ru

    а) фланец калиброванного участка            б) детектор прохождения шарового поршня

    Рисунок 2 - Схема установки пломб для защиты от несанкционированного доступа, обозначение места нанесения знака поверки


    Таблица 3 -

    Наименование

    Обозначение

    Количество

    Установка трубопоршневая двунаправленная

    Smith 550,

    Заводской №1070

    1 шт.

    Руководство по монтажу, эксплуатации и обслуживанию

    -

    1 экз.

    Комплект ЗИП

    -

    1 экз.


    Таблица 1 - Метрологические характеристики

    Наименование характеристики

    Значение

    Пределы допускаемой относительной погрешности при измерении вместимости калиброванного участка, %

    ±0,05

    Верхний предел диапазона измерений расхода жидкости, м3

    550

    Динамический диапазон измерений объемного расхода жидкости

    1:10

    Номинальное значение вместимости калиброванного участка при температуре 20 °С и избыточном давлении, равном нулю, м3

    3,3458

    - сигнализаторы 1-3-1

    3,3459

    - сигнализаторы 2-4-2

    Таблица 2 - Основные технические характеристики

    Наименование характеристики

    Значение

    Диаметр калиброванного участка, мм

    488,95

    Толщина стенок калиброванного участка, мм

    9,53

    Измеряемая среда

    Вода, нефть, нефтепродукты

    Диапазон температуры измеряемой среды, °С

    от +5 до +50

    Давление измеряемой среды, МПа, не более

    4,0

    Вязкость измеряемой среды, мм2

    от 0,4 до 300

    Содержание свободного газа

    не допускается

    Параметры электрического питания: - напряжение переменного тока, В

    230±23/400±40

    - частота переменного тока, Гц

    50±1

    Потребляемая мощность, кВ^А, не более

    3,5

    Габаритные размеры, мм, не более:

    - длина

    10 095

    - ширина

    3 210

    - высота

    3 800

    Условия эксплуатации:

    - температура окружающей среды, °С

    от -10 до +45

    - атмосферное давление, кПа

    от 96 до 104

    - относительная влажность окружающего воздуха, при температуре 25°С,%, не более

    90

    Средняя наработка на отказ, циклов, не менее

    6000

    Средний срок службы, лет, не менее

    15


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
