Номер по Госреестру СИ: 80135-20
80135-20 Полуприцепы-цистерны
(ППЦ 9639А)
Назначение средства измерений:
Полуприцепы-цистерны ШШ, 9639А (далее - ППЦ) предназначены для измерений объема нефтепродуктов плотностью от 700 до 860 кг/м3.
Внешний вид.
Полуприцепы-цистерны
Рисунок № 1
Внешний вид.
Полуприцепы-цистерны
Рисунок № 2
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку в виде алюминиевого стикера и на титульный лист руководства по эксплуатации печатным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к полуприцепам-цистернам ППЦ 9639АПриказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерения массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости (Часть 3)
Поверка
Поверка осуществляется по документу ГОСТ 8.600-2011 «ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки».Основные средства поверки:
Комплекс градуировки резервуаров «МИГ» (регистрационный номер 20570-13), пределы допускаемой относительной погрешности измерений объема жидкости ±0,15 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на заклепку, проходящую через стенку горловины и указатель уровня налива, и на свидетельство о поверке.
Изготовитель
Закрытое акционерное общество «Компания автоприцепов»(ЗАО «КАПРИ»)
ИНН 7810247930
Адрес: 187323, Ленинградская обл., Кировский р-н, пгт Павлово, Старое ш., д. 12А
Тел.: +7 (812) 449-75-13
E-mail: market@kapri.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46Тел./факс: +7(495)437-55-77 / +7(495)437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип действия ПП, основан на заполнении их нефтепродуктом до указателя уровня налива, соответствующего определенному объему нефтепродукта. Слив нефтепродукта производится самотеком.
ПП, представляет собой алюминиевую сварную цистерну, имеющую в поперечном сечении чемоданообразную форму, закрепленную на ходовой части при помощи сварных соединений. ПП, является транспортной мерой полной вместимости (далее - ТМ). ,истерна состоит из четырех или пяти секций. Внутри цистерны имеются перегородки-волнорезы с отверстиями-лазами. Каждая секция цистерны оборудована заливной горловиной круглой формы. Указатель уровня налива находится в полости цистерны.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя:
-
- съемную крышку горловины с заливным люком и дыхательным клапаном;
-
- клапан донный;
-
- кран шаровой;
-
- рукава напорно-всасывающие;
На боковых сторонах и сзади цистерна имеет надпись «ОГНЕОПАСНО», знак ограничения скорости и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.
Общий вид ПП, представлен на рисунке 1.

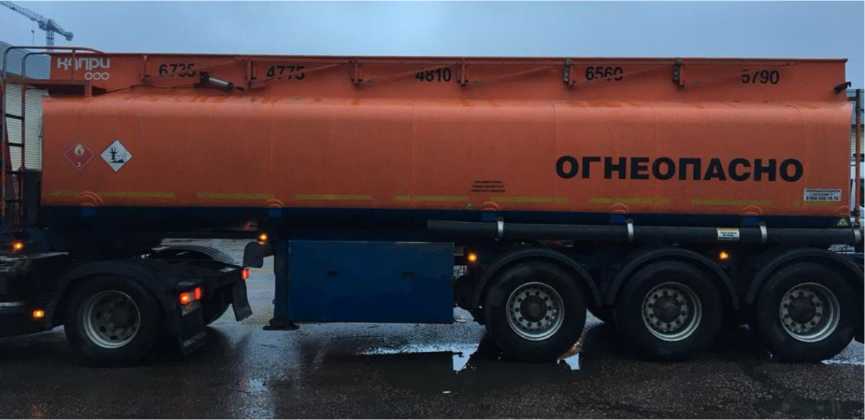

Рисунок 1 - Общий вид полуприцепа-цистерны ПП, 9639А
Схема пломбировки для защиты от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки представлены на рисунке 2.

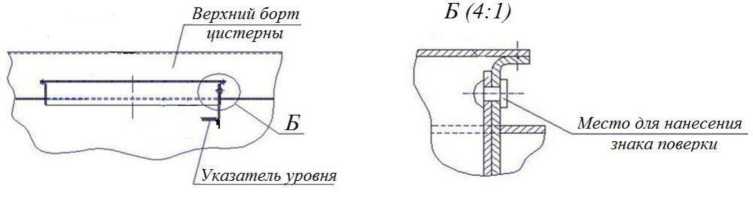

Рисунок 2 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки
Таблица 3 -
Наименование |
Обозначение |
Количество |
Полуприцеп-цистерна |
ППЦ 9639А |
2 шт. |
Запасные части, инструменты и принадлежности |
2 комплекта | |
Руководство по эксплуатации |
1 шт. |
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение | |
Заводской номер |
X899639AGD3A |
X899639AGE1 |
C6253 |
AC6349 | |
Номинальная вместимость, дм3 |
29000 | |
Действительная вместимость 1 -й секции, дм3 |
6800 |
6850 |
Действительная вместимость 2 -й секции, дм3 |
5800 |
4800 |
Действительная вместимость 3 -й секции, дм3 |
8700 |
4800 |
Действительная вместимость 4 -й секции, дм3 |
7700 |
6700 |
Действительная вместимость 5 -й секции, дм3 |
- |
5850 |
Пределы допускаемой относительной погрешности ТМ, % |
±0,4 | |
Разность между номинальной и действительной вместимо- |
±1,5 | |
стью ТМ,%, не более |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Снаряженная масса, кг, не более |
6100 |
Длина, мм, не более |
9400 |
Высота, мм, не более |
3500 |
Ширина, мм, не более |
2550 |
Температура окружающей среды при эксплуатации, °С |
от -45 до +50 |
