Назначение средства измерений:
Автоцистерны AU,-17.SCANIA (далее - АЦ) предназначены для измерения объема, а также для транспортирования и временного хранения нефтепродуктов.
![Внешний вид. Автоцистерны, http://oei-analitika.ru рисунок № 1](../kurilka/type_si_html/2021-81046-21_files/2021-81046-21-1.jpg)
Внешний вид.
Автоцистерны
Рисунок № 1
![Внешний вид. Автоцистерны, http://oei-analitika.ru рисунок № 2](../kurilka/type_si_html/2021-81046-21_files/2021-81046-21-2.jpg)
Внешний вид.
Автоцистерны
Рисунок № 2
![Внешний вид. Автоцистерны, http://oei-analitika.ru рисунок № 3](../kurilka/type_si_html/2021-81046-21_files/2021-81046-21-3.jpg)
Внешний вид.
Автоцистерны
Рисунок № 3
Программное обеспечение
отсутствует
Лист № 3 Всего листов 4
Принцип действия АЦ основан на заполнении их нефтепродуктом до уровня налива, соответствующего объему нефтепродукта.
АЦ состоят из алюминиевой сварной цистерны, имеющей в поперечном сечении чемоданообразную форму и автошасси. Цистерна состоит из четырех герметичных секций, каждая секция оборудована заливной горловиной цилиндрической формы с установленным указателем уровня налива. Для гашения гидравлических ударов во время движения АЦ оснащены волнорезами с отверстиями-лазами. В каждой секции смонтированы донные клапаны для слива нефтепродуктов самотеком. АЦ являются транспортными мерами полной вместимости.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя: заливную горловину с указателем уровня налива, съемную крышку горловины с заливным люком и дыхательным клапаном, клапан донный, кран шаровой, рукава напорно-всасывающие.
ППЦ окрашены в белый цвет, на задних сторонах имеется надпись «ОГНЕОПАСНО» и знак с информационной табличкой для обозначения транспортного средства, перевозящего опасный груз.

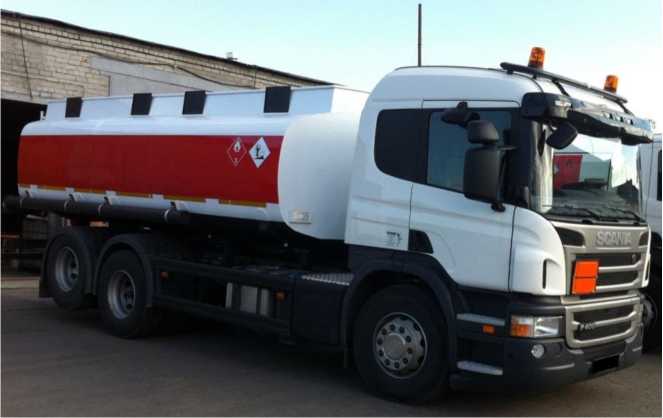

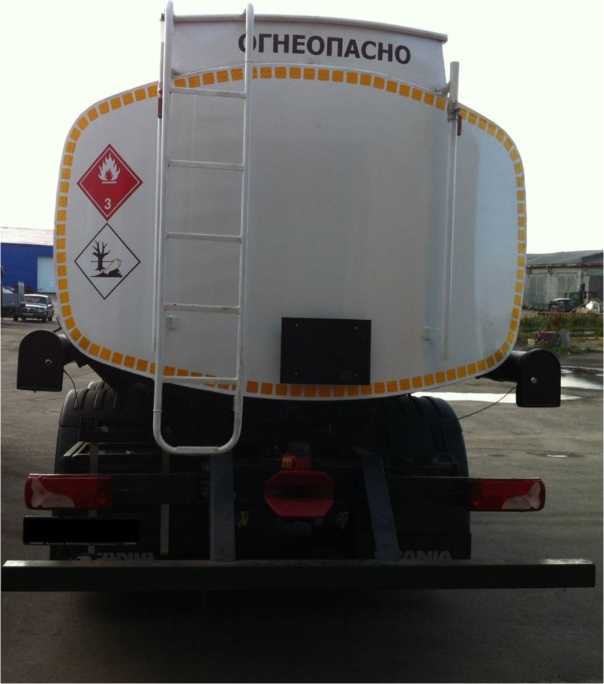

Общий вид АЦ представлен на рисунках 1-2.
![Внешний вид. Автоцистерны (АЦ-17.SCANIA), http://oei-analitika.ru](../kurilka/type_si_html/2021-81046-21_files/2021-81046-21-1.jpg)
Рисунок 1 - Общий вид автоцистерн A^17.SCANIA
![Внешний вид. Автоцистерны (АЦ-17.SCANIA), http://oei-analitika.ru](../kurilka/type_si_html/2021-81046-21_files/2021-81046-21-2.jpg)
Рисунок 2 - Общий вид автоцистерн A^17.SCANIA

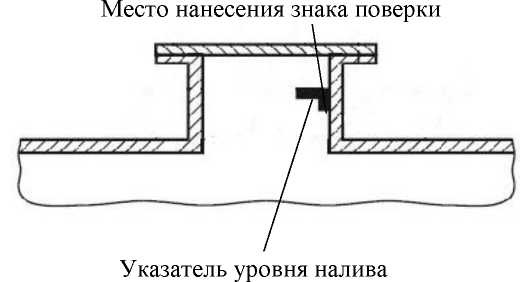

Схема пломбировки для защиты от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки представлены на рисунке 3:
![Внешний вид. Автоцистерны (АЦ-17.SCANIA), http://oei-analitika.ru](../kurilka/type_si_html/2021-81046-21_files/2021-81046-21-3.jpg)
Рисунок 3 - Схема пломбировки от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки
Таблица 2 -
Наименование |
Обозначение |
Кол-во, шт |
Примечание |
Автоцистерна |
АЦ-n.SCANIA |
2 |
зав. №№ X8966126PD3AC6005, X8966126RE2AC6009 |
Паспорт |
- |
2 |
- |
Таблица 1 -
Наименование характеристики |
Значение |
Заводской номер |
X8966126PD3AC6005 X8966126RE2AC6009 |
Номинальная вместимость, дм3 |
17300 |
Количество секций, шт. |
4 |
Пределы допускаемой относительной погрешности определения вместимости (объемный метод), % |
±0,4 |
Разность между номинальной и действительной вместимостью, %, не более |
±1,5 |
Снаряженная масса, кг, не более |
10600 |
Габаритные размеры, мм, не более - длина |
9450 |
- ширина |
2550 |
- высота |
3150 |
Температура окружающей среды при эксплуатации, °С |
от минус 45 до плюс 40 |
