Номер по Госреестру СИ: 85021-22
85021-22 Полуприцепы-цистерны
(ППЦ 96392)
Назначение средства измерений:
Полуприцепы-цистерны ППЦ 96392 (далее - ППЦ) предназначены для измерений объема нефтепродуктов плотностью от 700 до 860 кг/м3.
Внешний вид.
Полуприцепы-цистерны
Рисунок № 1
Внешний вид.
Полуприцепы-цистерны
Рисунок № 2
Знак утверждения типа
Знак утверждения типа наносится на информационную табличку методом гравировки.Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 5 руководства по эксплуатации.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к полуприцепам-цистернам ППЦ 96392Приказ Росстандарта от 7 февраля 2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости
Изготовитель
Закрытое акционерное общество «Компания автоприцепов»(ЗАО «КАПРИ»)
ИНН 7810247930
Юридический адрес: 187323, Ленинградская область, Кировский р-н., гп. Павлово, Старое шоссе, д. 12 А
Телефон: +7(812)449-75-12
E-mail: market@kapri.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон/факс: +7 (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru
Web-сайт: http://www.vniims.ru
Принцип действия ППЦ основан на заполнении их жидкостью до указателя уровня налива, соответствующего определенному объему жидкости. Слив жидкости производится самотеком или через насос.
ППЦ состоят из стальной сварной цистерны, имеющей в поперечном сечении чемоданообразную форму, установленной на шасси. Цистерна состоит из герметичных секций. Внутри секций имеются перегородки-волнорезы с отверстиями-лазами. Каждая секция цистерны оборудована заливной горловиной круглой формы с установленным указателем уровня налива из металлического уголка. ППЦ являются транспортными мерами полной вместимости (далее -ТМ). Указатель уровня налива находится в полости цистерны.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя:
-
- горловину с указателем уровня;
-
- съемную крышку горловины с заливным люком и дыхательным клапаном;
-
- клапан донный;
-
- кран шаровой;
-
- рукава напорно-всасывающие;
На боковых сторонах и сзади ППЦ имеют знаки ограничения максимальной скорости, надписи и знаки с информационными табличками для обозначения транспортного средства, перевозящего определенный груз. Заводские (серийные) номера наносятся на информационную табличку в виде буквенно-цифровых обозначений ударным методом.
Общий вид ППЦ представлен на рисунке 1.

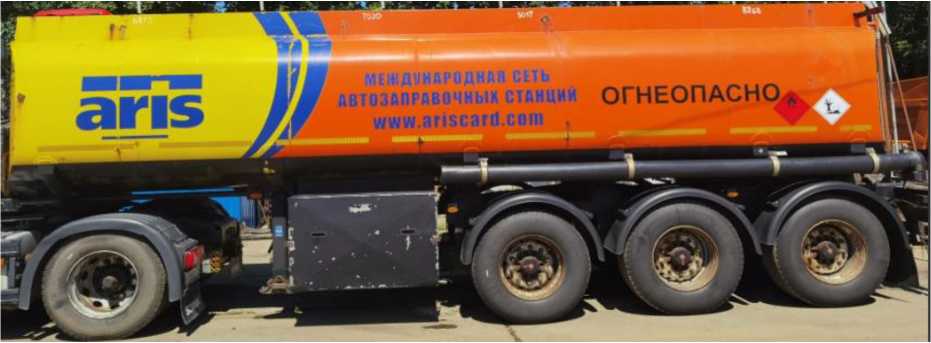

Рисунок 1 - Общий вид полуприцепа-цистерны ППЦ 96392
Схема пломбировки для защиты от несанкционированного изменения положения указателя уровня налива, обозначение мест нанесения знака поверки представлены на рисунке 2.

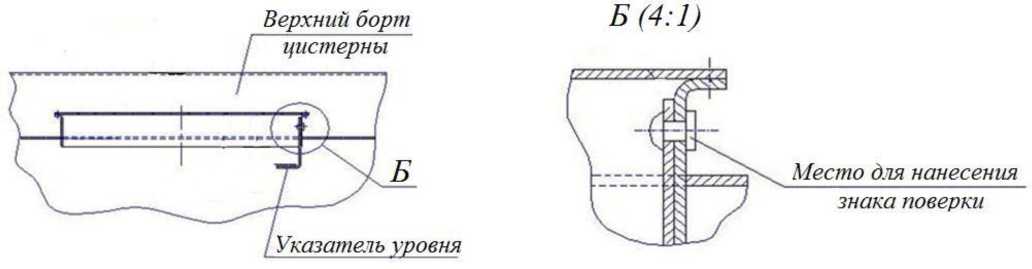

Рисунок 2 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива в полости цистерны, обозначение места нанесения знака поверки
Программное обеспечение отсутствует.
Таблица 3 -
Комплектующие |
Обозначение |
Количество |
Полуприцеп-цистерна |
ППЦ 96392 №№ X8996392GE4AC6445, X8996392GE4AC6446, X8996392GE4AC6447 |
3 шт. |
Запасные части, инструменты и принадлежности |
3 шт. | |
Руководство по эксплуатации |
1 экз. |
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение | ||
Заводской номер |
X8996392 GE4AC644 5 |
X8996392GE 4AC6446 |
X8996392GE 4AC6447 |
Номинальная вместимость, дм3 |
27500 | ||
Действительная вместимость 1 -й секции, дм3 |
6900 |
6910 |
6930 |
Действительная вместимость 2-й секции, дм3 |
7030 |
7050 |
7030 |
Действительная вместимость 3-й секции, дм3 |
5020 |
5040 |
5030 |
Действительная вместимость 4-й секции, дм3 |
8370 |
8380 |
8400 |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Пределы допускаемой относительной погрешности ТМ, % |
±0,4 |
Разность между номинальной и действительной вместимостью ТМ, %, не более |
±1,5 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Снаряженная масса, кг, не более |
7700 |
Габаритные размеры, мм, не более: | |
- длина |
9100 |
- высота |
3500 |
- ширина |
2550 |
Условия эксплуатации: - температура окружающей среды, °C |
от -45до +40 |
