Номер по Госреестру СИ: 91885-24
91885-24 Полуприцеп-цистерна
(ППЦ 96392)
Назначение средства измерений:
Полуприцеп-цистерна ППЦ 96392 (далее - ППЦ) предназначен для измерения объема, транспортирования и временного хранения нефтепродуктов.
![Внешний вид. Полуприцеп-цистерна, http://oei-analitika.ru рисунок № 1](../kurilka/type_si_html/2024-91885-24_files/2024-91885-24-1.jpg)
Внешний вид.
Полуприцеп-цистерна
Рисунок № 1
![Внешний вид. Полуприцеп-цистерна, http://oei-analitika.ru рисунок № 2](../kurilka/type_si_html/2024-91885-24_files/2024-91885-24-2.jpg)
Внешний вид.
Полуприцеп-цистерна
Рисунок № 2
Знак утверждения типа
Знак утверждения типаНаносится на информационную табличку методом гравировки и на титульных листах руководства по эксплуатации и формуляра типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 5 руководства по эксплуатации.Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости».
Правообладатель
Закрытое акционерное общество «Компания автоприцепов» (ЗАО «КАПРИ»)
ИНН 7810247930
Юридический адрес: 187323, Ленинградская обл., Кировский р-н., гп. Павлово, Старое ш., д. 12 А
Телефон: +7(812)449-75-12
E-mail: market@kapri.ru
Изготовитель
Закрытое акционерное общество «Компания автоприцепов» (ЗАО «КАПРИ»)
ИНН 7810247930
Адрес: 187323, Ленинградская обл., Кировский р-н., гп. Павлово, Старое ш., д. 12 А
Телефон: +7(812)449-75-12
E-mail: market@kapri.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Воронежской области» (ФБУ «Воронежский ЦСМ»)Адрес: 394018, г. Воронеж, ул. Станкевича, д. 2
Правообладатель
Закрытое акционерное общество «Компания автоприцепов» (ЗАО «КАПРИ»)
ИНН 7810247930
Юридический адрес: 187323, Ленинградская обл., Кировский р-н., гп. Павлово, Старое ш., д. 12 А
Телефон: +7(812)449-75-12
E-mail: market@kapri.ru
Принцип действия ППЦ основан на заполнении секций жидкостью до указателя уровня налива, соответствующего определенному объему жидкости. Слив жидкости производится самотеком или через насос.
ППЦ состоит из стальной сварной цистерны, имеющей в поперечном сечении чемодано-образную форму, установленной на шасси. Цистерна состоит из герметичных секций.
Внутри секций имеются перегородки-волнорезы, которые служат для придания корпусу жесткости и уменьшения гидравлических ударов при изменении скорости движения ППЦ. Волнорезы имеют отверстия-лазы для обеспечения свободного доступа обслуживающего персонала. Каждая секция цистерны оборудована заливной горловиной прямоугольной формы с установленным указателем уровня налива из металлического уголка. ППЦ является транспортной мерой полной вместимости (далее - ТМ). Указатели уровня налива находятся в полостях секций цистерны.
В средней части по длине цистерны имеется двухсторонний технологический шкаф, сварной с открывающимися наверх дверками. В шкафу предусмотрены места для размещения огнетушителя, емкости для песка и кошмы, обозначенные снаружи информационными табличками.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя:
-
- горловины с указателем уровня;
-
- съемные крышки горловин с заливными люками и дыхательными клапанами;
-
- клапаны донные;
-
- краны шаровые;
-
- рукава сливные;
Цистерна окрашена в оранжевый цвет, на боковых поверхностях и сзади ППЦ имеет знаки ограничения максимальной скорости, надписи и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз. В передней части корпуса с левой стороны имеется лестница, а сверху расположены подъемное ограждение и противоскользящий настил для обеспечения безопасной и удобной работы обслуживающего персонала. С обеих сторон корпуса имеются пеналы для укладки сливных рукавов. Заводской номер нанесен изготовителем типографским способом на информационной табличке, также нанесен ударным способом на передней тумбе тележки и на переднем поперечном ложементе цистерны с правой стороны.

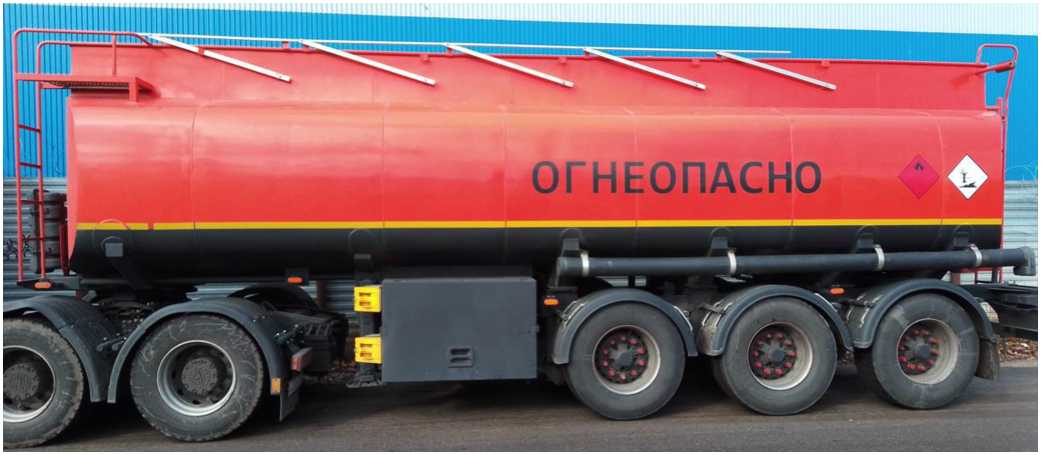

Общий вид представлен на рисунке 1.
![Внешний вид. Полуприцеп-цистерна (ППЦ 96392), http://oei-analitika.ru](../kurilka/type_si_html/2024-91885-24_files/2024-91885-24-1.jpg)
Рисунок 1 - Общий вид полуприцепа-цистерны ППЦ 96392

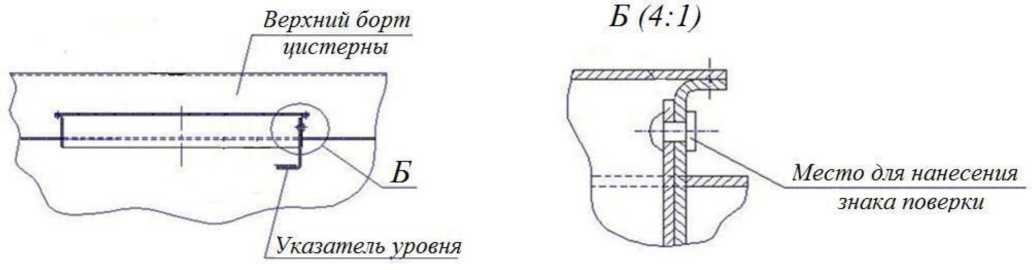

Схема пломбировки для защиты от несанкционированного изменения положения указателя уровня налива, обозначение мест нанесения знака поверки представлены на рисунке 2.
![Внешний вид. Полуприцеп-цистерна (ППЦ 96392), http://oei-analitika.ru](../kurilka/type_si_html/2024-91885-24_files/2024-91885-24-2.jpg)
Указатель уровня
•; :< -yzz-v.
Верхний борт
/ цистерны.
Место для нанесения
знака поверки
Рисунок 2 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива в полости цистерны, обозначение места нанесения знака поверки
Таблица 3 -
Комплектующие |
Обозначение |
Количество |
Полуприцеп-цистерна |
ППЦ 96392 № X8996392GC1AC6880 |
1 шт. |
Руководство по эксплуатации |
ППЦ.00.00.001 РЭ |
1 экз. |
Формуляр |
96392.000.880 ФО |
1 экз. |
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Заводской номер |
X8996392GC1AC6880 |
Номинальная вместимость, дм3 |
29000 |
Номинальная вместимость 1 -й секции, дм3 |
7500 |
Номинальная вместимость 2-й секции, дм3 |
7500 |
Номинальная вместимость 3 -й секции, дм3 |
8800 |
Номинальная вместимость 4-й секции, дм3 |
5200 |
Пределы допускаемой относительной погрешности определения вместимости ТМ (объемный метод), % |
± 0,4 |
Разность между номинальной и действительной вместимостью ТМ, %, не более |
± 1,5 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Полная масса, кг, не более |
32400 |
Габаритные размеры, мм, не более: | |
длина |
9000 |
ширина |
2500 |
высота |
3400 |
Температура окружающей среды при эксплуатации, °C |
от - 40 до + 40 |
