Номер по Госреестру СИ: 80140-20
80140-20 Твердомеры портативные цифровые
(HPE III Shore A, HPE III basic Shore A, HPE III Shore D , HPE III basic Shore D)
Назначение средства измерений:
Твердомеры портативные цифровые HPE III Shore A, HPE III basic Shore A, HPE III Shore D,
HPE III basic Shore D (далее - твердомеры) предназначены для измерений твердости низкомодульных материалов методом вдавливания по шкалам Шора.
Внешний вид.
Твердомеры портативные цифровые
Рисунок № 1
Программное обеспечение
Программное обеспечение записано в машинных кодах в энергонезависимом постоянно запоминающем устройстве (ПЗУ) и не доступно для изменения вне заводских условий без использования специализированных средств и нарушения целостности корпуса.
Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Конструкция СИ полностью исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование |
HPE III V2 |
Номер версии (идентификационный номер ПО) |
не ниже 2.06 |
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист эксплуатационной документации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационной документации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к твердомерам портативным цифровым HPE III Shore A, HPE III basic Shore A, HPE III Shore D , HPE III basic Shore D
ГОСТ 24621-2015 Пластмассы и эбонит. Определение твердости при вдавливании с помощью дюрометра.
ГОСТ 263-75 Резина. Метод определения твердости по Шору А.
ГОСТ Р ИСО 7619-1-2009 Резина вулканическая или термопластическая. Определение твердости при вдавливании. Часть 1. Метод с применением дюрометра.
ASTM D 2240 Стандартные методы определения свойств резины. Твердость по дюрометру.
Техническая документация фирмы изготовителя «Bareiss Prufgeratebau GmbH», Германия.
Поверка
Поверкаосуществляется по документу МП 80140-20 «ГСИ. Твердомеры портативные цифровые HPE III Shore A, HPE III basic Shore A, HPE III Shore D , HPE III basic Shore D. Методика поверки», утвержденному ФБУ «Нижегородский ЦСМ» 10 июня 2020 г.
Основные средства поверки:
Меры длины концевые плоскопараллельные третьего разряда по Государственной поверочной схеме для средств измерения длины в диапазоне измерений от 0,5 до 2,5 мм. Утверждена приказом Росстандарта № 2840 от 29.12.2019.
Микроскоп инструментальный ИМЦЛ (Рег. № 35698-07), пределы измерений от 0 до 100 мм, погрешность ±3 мкм
Весы типа LP модификации LP1200S (Рег. № 15569-96), пределы измерений от 0,1 до 1200 г, погрешность ±4,0 мг
Весы типа LP модификации LP6200S (Рег. № 22403-03), пределы измерений от 5,0 до 6200 г, погрешность ±30,0 мг
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Фирма «Bareiss Prufgeratebau GmbH», ГерманияАдрес: D-89610 Oberdischengen, Breiteweg 1, Federal Republic of Germany
Тел.: +49 7305 7017
Факс: +497305 22577
Web-сайт: https://bareiss.de/
E-mail: info@bareiss.de
Заявитель
Общество с ограниченной ответственностью (ООО «ЛЕК-Инструментс») ИНН 7719507064Адрес: 124482, г. Москва, Зеленоград, проезд Савёлкинский, дом 4, э 12 пом. ХХ ком. 13
Тел./Факс :+7 (495) 730-64-70
Web-сайт: https://lec-instruments.ru
Е-mail: sam@lec-instruments.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области»(ФБУ «Нижегородский ЦСМ»).
Адрес: 603950, г. Нижний Новгород, ул. Республиканская, д.1 Тел.: 8 800 200 22 14
Факс: (831) 428- 57-48
E-mail: mail@nncsm.ru
Принцип действия твердомеров основан на измерении глубины вдавливания индентора в испытываемый образец под действием силы, действующей перпендикулярно исследуемого объекта.
Твердомеры: HPE III Shore А и HPE III basic Shore A предназначены для измерения твердости по шкале Шор А.
Твердомеры: HPE III Shore D и HPE III basic Shore D предназначены для измерения твердости по шкале Шор D.
Твердомеры различаются типом применяемой шкалы, усилием нагружения, видом применяемого индентора и массой.
Твердомеры представляют собой переносные средства измерений, состоящие из механизма приложения нагрузки, расположенного в корпусе, имеющего степень защиты IP50 по ГОСТ 142542015 и цифрового индикаторного устройства.
Механизм приложения нагрузки обеспечивает требуемое усилие, под действием которого происходит нагружение исследуемого образца при помощи калиброванной пружины через встроенный индентор с геометрическими размерами, соответствующими типу применяемой шкалы.
Цифровое индикаторное устройство состоит из жидкокристаллического дисплея и набора функциональных клавиш, предназначенных для включения/выключения твердомера и управления настройками в меню пользователя.
Твердомеры HPE III Shore А и HPE III Shore D комплектуются датчиками отображения температуры исследуемого образца, окружающей среды и влажности воздуха.
Твердомеры оснащены функциями хранения результатов измерений, управления длительностью цикла испытания и возможностью передачи (дублирования) результатов измерений на ПК при помощи RS232 / USB конвертера.
Пломбирование твердомеров не предусмотрено, ограничение доступа к метрологически значимым функциям, обеспечивается конструкцией самого твердомера, которая может быть нарушена только при использовании специального инструмента.
Фотография общего вида твердомеров представлена на Рисунке 1

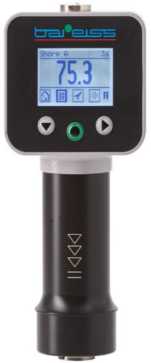

Рисунок 1. Общий вид твердомеров портативных цифровых HPE III Shore A, HPE III basic Shore A, HPE III Shore D, HPE III basic Shore D.
Таблица 7 - Комплектность твердомеров
Наименование обозначение |
Примечание |
Количество |
Твердомер портативный цифровой |
1 шт. | |
Блок питания |
1 шт. | |
Футляр |
1 шт. | |
USB/RS232-кабель |
1 шт. | |
Контрольное кольцо - 40 Шор |
1 шт. |
Контрольное кольцо - 20 Шор |
Заказывается опционально | |
Контрольное кольцо - 60 Шор | ||
Контрольное кольцо - 80 Шор | ||
Призма 120° для измерения твердости роликов 0 10 - 40 мм | ||
Призма 150° для измерения твердости роликов 0 40 - 100 мм | ||
Паспорт |
1 экз. | |
Руководство по эксплуатации |
1 экз. | |
Методика поверки |
На партию |
1 экз. |
твердомеров, представлены в таблицах 2 - 6.
Таблица 2 - Метрологические характеристики твердомеров HPE III Shore А, HPE III basic Shore A
Наименование характеристик |
Значение |
Диапазон измерений твердости |
от 10 до 100 |
Пределы допускаемой абсолютной погрешности измерений твердости |
±1 |
Таблица 3 - Основные технические характеристики твердомеров HPE III Shore А, HPE III basic Shore A
Наименование характеристик |
Значение |
Диапазон показаний единиц твердости |
от 0 до 100 |
Предварительная нагрузка, Н |
0,55 ±0,08 |
Предельная нагрузка, Н |
8,06 ±0,08 |
Геометрические размеры индентора: | |
- диаметр цилиндрической части, мм |
1,25 ±0,15 |
- угол усеченной части, ° |
35 ±0,25 |
- диаметр усеченной части, мм |
0,79 ±0,03 |
- вылет относительно опорной поверхности, мм |
2,5 ±0,04 |
Таблица 4 - Метрологические характеристики твердомеров HPE III Shore D, HPE III basic Shore D
Наименование характеристик |
Значение |
Диапазон измерений твердости |
от 10 до 100 |
Пределы допускаемой абсолютной погрешности измерений твердости |
±1 |
Таблица 5 - Основные технические характеристики твердомеров HPE Ш Shore D, HPE Ш basic Shore D
Наименование характеристик |
Значение |
Диапазон показаний единиц твердости |
от 0 до 100 |
Испытательная нагрузка, Н |
44,50 ±0,445 |
Геометрические размеры индентора: | |
- диаметр цилиндрической части, мм |
1,25 ±0,15 |
- угол усеченной части, ° |
30 ±1 |
- диаметр усеченной части, мм |
0,1 ±0,12 |
- вылет относительно опорной поверхности , мм |
2,5 ±0,04 |
Таблица 6 - Общие технические характеристики твердомеров
Наименование параметра |
Значение параметра |
Питание - встроенная аккумуляторная батарейка: - напряжение, В |
3,7 |
- емкость, мАч |
980 |
Средний срок службы твердомеров, лет, не менее |
10 |
Габаритные размеры, мм, не более: - длина |
51 |
- ширина |
68 |
- высота |
157 |
Масса, г, не более |
310 |
Определение температуры исследуемого объекта (для модификаций HPE III basic Shore A, HPE III basic Shore D) - диапазон, °C |
от 0 до + 70 |
- точность определения, °C |
±5 |
Контроль параметров окружающей среды (для модификаций HPE III basic Shore A, HPE III basic Shore D) - диапазон определения температуры, °C |
от - 20 до + 80 |
- диапазон определения влажности, % |
от 0 до 100 |
Рабочие условия эксплуатации: - температура окружающего воздуха, °С |
от 15 до 35 |
- относительная влажность воздуха, % |
до 80 |
- атмосферное давление, кПа |
от 84 до 106 |
Температурные условия транспортирования и хранения, °С |
от -55 до 55 |
