Номер по Госреестру СИ: 34009-12
34009-12 Твердомеры
(HP-A, HP-AS, HPE II Shore A)
Назначение средства измерений:
Твердомеры HP-A, HP-AS, HPE II Shore A (далее - твердомеры) предназначены для измерений твердости изделий из мягкой резины, природного каучука, мягкого хлорвинила, кожи.
Внешний вид.
Твердомеры
Рисунок № 1
Внешний вид.
Твердомеры
Рисунок № 2
Общие сведения
Дата публикации - 30.08.2022
Срок свидетельства - 09.10.2027
Номер записи - 120373
ID в реестре СИ - 342773
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
мод. НР-А, мод. HPЕ II Shore A, мод. HP-AS, мод. HP-A Shore A, мод. HP-A, Без модификации, Shore A, HPE II Shore A, HPE II, HP-AS Shore A, HP-AS, HP-A, HP-AS, HPE II Shore A, HP-A, HP-AS, HP-A Shore A, HP-A, HP AS, HP A, ASTM D 2240, -,
Производитель
Изготовитель - Фирма "Bareiss Prüfgerätebau GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет. Количество средств измерений собственника по группам измерений и производителям
Цель отчета:Формирование сводной информации о количестве средств измерений (СИ) собственников, распределенных по группам измерений и производителям, с возможностью анализа структуры парка СИ, определения доли производителей.
Первый этап – выбор данных для анализа
На этом этапе пользователю предлагается выбрать группы средств измерений и категорию масштаба владельцев СИ
Группа средств измерений
Пользователь выбирает одну или несколько групп из доступного списка (более 10 000 групп). Реализована функция мультиселекта, позволяющая одновременно выбирать несколько групп.
Категория или крупность владельцев СИ
Поле выбора (Select) позволяет указать собственника СИ и задать минимальное количество СИ, находящихся у него на балансе.
Второй этап – детализация выбора и группировка данных
После заполнения формы пользователь может выбрать конкретных собственников СИ или объединить их в группы (например, Газпром, Транснефть и др.). Для удобства выбора каждая запись о собственнике сопровождается информацией о количестве уникальных типов СИ и общем количестве СИ, находящихся у него на балансе.
Результаты формирования отчета
Отчет отображает итоговую таблицу с данными о средствах измерений, структурированными по следующим параметрам: производители средств измерений, количество поверок, общее количество средств измерений, количество действующих средств измерений (уникальность определяется по типу СИ, заводскому номеру). Доля данного производителя в общем парке СИ выбранной группы владельцев.
Статистика
Кол-во поверок - 516
Выдано извещений - 3
Кол-во периодических поверок - 318
Кол-во средств измерений - 127
Кол-во владельцев - 34
Усредненный год выпуска СИ - 2017
МПИ по поверкам - 522 дн.
Приказы РСТ, где упоминается данный тип СИ
№2133 от 2017.10.09 О продлении срока действия свидетельств об утверждении типов
№481 от 2018.03.16 О переоформлении свидетельства об утверждении типа средства измерений № 48962 "Твердомеры HP-A, HP-AS, HPE II Shore A"
№196 от 2019.02.08 О продлении срока действия свидетельств об утверждении типа
№2045 от 2022.08.18 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (28)
№3424 от 2022.12.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Железнодорожный транспорт" (ТК 045)
Наличие аналогов СИ: Твердомеры (HP-A, HP-AS, HPE II Shore A)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Bareiss Prüfgerätebau GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
34007-12 09.10.2027 |
Твердомеры многофункциональные комбинированные, DIGI TEST, DIGI TEST II Фирма "Bareiss Prüfgerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
34008-12 09.10.2027 |
Твердомеры, HP-D, HP-DS, HPE II Shore D Фирма "Bareiss Prüfgerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
34009-12 09.10.2027 |
Твердомеры, HP-A, HP-AS, HPE II Shore A Фирма "Bareiss Prüfgerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
51949-12 09.10.2027 |
Твердомеры, IRHD COMPACT III Фирма "Bareiss Prüfgerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
80140-20 10.12.2025 |
Твердомеры портативные цифровые , HPE III Shore A, HPE III basic Shore A, HPE III Shore D , HPE III basic Shore D Фирма "Bareiss Prüfgerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Отчет "Анализ рынка поверки Северо-Кавказского федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки в центральной и восточной части Северного Кавказа.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Кто поверяет Твердомеры (HP-A, HP-AS, HPE II Shore A)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 4 | 1 | 0 | 4 | 0 | 4 | 0 | 4 | |
| ФБУ "КУРСКИЙ ЦСМ" (RA.RU.311463) | РСТ | 3 | 1 | 0 | 3 | 0 | 3 | 0 | 3 | |
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "КИРОВСКИЙ ЦСМ" (RA.RU.311362) | РСТ | 16 | 3 | 0 | 16 | 1 | 16 | 0 | 16 | |
| ООО "ТЕСТИНТЕХ" (RA.RU.312099) | 4 | 1 | 0 | 4 | 0 | 3 | 0 | 3 | ||
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311482) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 19 | 2 | 0 | 19 | 0 | 19 | 0 | 19 | |
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 65 | 0 | 65 | 1 | 63 | 0 | 63 | ||
| ФБУ "ЧУВАШСКИЙ ЦСМ" (RA.RU.311221) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ЧУВАШСКИЙ ЦСМ" (RA.RU.311221) | РСТ | 29 | 7 | 0 | 29 | 0 | 29 | 0 | 29 | |
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 8 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| АО "КОНЦЕРН "КАЛАШНИКОВ" (RA.RU.312918) | 4 | 1 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "КЕМЕРОВСКИЙ ЦСМ" (RA.RU.311469) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 15 | 0 | 15 | 0 | 15 | 0 | 15 | ||
| ФБУ «Кировский ЦСМ» (RA.RU.311362) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 13 | 0 | 13 | 0 | 11 | 0 | 11 | ||
| ФБУ "ЛИПЕЦКИЙ ЦСМ" (RA.RU.311476) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ООО "ИСКАТЕЛЬ - 2" (RA.RU.311939) | 7 | 2 | 5 | 0 | 7 | 2 | 5 | |||
| ФБУ «Пермский ЦСМ» (RA.RU.311363) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 4 | 1 | 0 | 4 | 0 | 2 | 0 | 2 | |
| ФБУ "ВЛАДИМИРСКИЙ ЦСМ" (RA.RU.311222) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 36 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 9 | 6 | 3 | 0 | 9 | 6 | 3 | ||
| ФБУ «Калужский ЦСМ» (RA.RU.311265) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Алтайский ЦСМ» (RA.RU.311486) | РСТ | 52 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 13 | 0 | 13 | 0 | 10 | 0 | 10 | ||
| ФБУ "АЛТАЙСКИЙ ЦСМ" (RA.RU.311486) | РСТ | 31 | 4 | 0 | 31 | 1 | 31 | 0 | 31 | |
| ФБУ "ЯРОСЛАВСКИЙ ЦСМ" (RA.RU.311391) | РСТ | 8 | 1 | 0 | 8 | 0 | 8 | 0 | 8 | |
| ФБУ "ЦСМ в Челябинской области" (RA.RU.311482) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "АЗ-И" (RA.RU.312199) | 2 | 0 | 2 | 0 | 1 | 0 | 1 | |||
| ФБУ "Тверской ЦСМ" (RA.RU.311253) | РСТ | 8 | 2 | 0 | 8 | 0 | 7 | 0 | 7 | |
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 8 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ХАБАРОВСКИЙ ЦСМ" (RA.RU.311273) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ИСКАТЕЛЬ - 2" (RA.RU.311939) | 5 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "КИРОВСКИЙ ЦСМ" (RA.RU.311362) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311251) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "УДМУРТСКИЙ ЦСМ" (RA.RU.311312) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ТЕСТИНТЕХ" (RA.RU.312099) | 5 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "УЛЬЯНОВСКИЙ ЦСМ" (RA.RU.311219) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "АЛТАЙСКИЙ ЦСМ" (RA.RU.311486) | РСТ | 36 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "Тверской ЦСМ" (RA.RU.311253) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «УРАЛТЕСТ» (RA.RU.311249) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 8 | 0 | 8 | 0 | 8 | 0 | 8 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 2 | 0 | 2 | 0 | 1 | 0 | 1 | ||
| ФБУ "КАЛУЖСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО "ИВИМЕТ" (RA.RU.314313) | 2 | 1 | 1 | 1 | 0 | 2 | 1 | 1 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "УЛЬЯНОВСКИЙ ЦСМ" (RA.RU.311219) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ТАМБОВСКИЙ ЦСМ" (RA.RU.311407) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ХАБАРОВСКИЙ ЦСМ" (RA.RU.311510) | РСТ | 3 | 1 | 0 | 3 | 0 | 3 | 0 | 3 | |
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 3 | 1 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 6 | 1 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 3 | 2 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ООО "НМЗ" (RA.RU.314901) | 13 | 8 | 0 | 13 | 0 | 13 | 0 | 13 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 5 | 5 | 0 | 5 | 0 | 5 | 0 | 5 |
Стоимость поверки Твердомеры (HP-A, HP-AS, HPE II Shore A)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
12510 | 3461 |
|
ФБУ НИЦ ПМ-Ростест Москва |
5710 | 3461 |
|
ФБУ НИЦ ПМ-Ростест Москва |
4200 | 3461 |
|
ФБУ Пермский ЦСМ Пермский край |
752 | 3461 |
|
ФБУ ЦСМ Татарстан Республика Татарстан |
1879 | 3461 |
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится на титульные листы руководств по эксплуатации HP-01 РЭ, HPE II-01 РЭ типографским или иным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационных документах.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к твердомерам HP-A, HP-AS, HPE II Shore A
ГОСТ 263-75. Резина. Метод определения твердости по Шору А.
Техническая документация фирмы «Heinrich Bareiss Prufgeratebau GmbH», Германия.
Поверка
Поверкаосуществляется по ГОСТ 8.406-80 «ГСИ. Твердомеры для резины. Методы и средства поверки».
Основные средства поверки:
микрометры МК25 мм, МК125; регистрационный номер № 16492-97;
весы для статического взвешивания ВЭЛТ 1100, регистрационный номер № 21370-06; микроскоп инструментальный с цифровым отсчётом БМИ-1Ц, регистрационный номер № 4184-74.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на руководство по эксплуатации.
Изготовитель
Фирма «Bareiss Prufgeratebau GmbH», Германия
Адрес: D-89610 Oberdischengen, Breiteweg 1, Federal-Republic of Germany
Тел.: :++49 7305 7017
Факс: ++497305 22577
Е-mail: info@bareiss.de
Заявитель
Общество с ограниченной ответственностью ООО «ЛЕК-Инструментс»
Адрес: 124482, г. Москва, Зеленоград, Савелкинский пр-д 4, офис 1213
Тел./Факс: (495) 730-64-70, (495) 730-64-70
Е-mail: sam@lec-instruments.ru
Испытательный центр
Государственный центр испытаний средств измерений Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физикотехнических и радиотехнических измерений» (ГЦИ СИ ФГУП «ВНИИФТРИ»)
Юридический адрес: 141570, Московская обл., Солнечногорский р-н, городское поселение Менделеево, Главный лабораторный корпус
Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево
Телефон: (495) 744-81-12; Факс: (495) 744-81-12
E-mail: office@vniiftri.ru
Принцип действия твердомеров основан на измерении глубины погружения индентора с геометрическими размерами по ГОСТ 263-75 в испытываемый образец под действием силы, действующей перпендикулярно образцу. Вылет индентора от опорной поверхности твердомера составляет (2,50±0,04) мм. Измерение твёрдости происходит при контакте опорной поверхности прибора с поверхностью образца в течении определённого времени. Сила, под действием которой индентор погружается в образец, обеспечивается калиброванной пружиной. Глубина погружения индентора в образец 0 мм соответствует числу твёрдости 100 по шкале Шора А, что происходит, например, когда опорную поверхность плотно прижимают к стеклянной пластинке.
Твердомеры представляют собой переносные средства измерений. Конструктивно приборы состоят из пружинного устройства приложения нагрузки и механического стрелочного устройства для отображения чисел твёрдости у HP-A и HP-AS (электронного цифрового - у HPE II Shore А).
Модификация HPE II Shore A оснащена регулятором времени считывания результата измерения и передачей сигнала через интерфейс RS232 на ПК.
Конструкция твердомеров надёжно защищена, корректировка заводских настроек и программ без нарушения пломб невозможна.
Внешний вид твердомеров приведён на рисунке 1.
А)

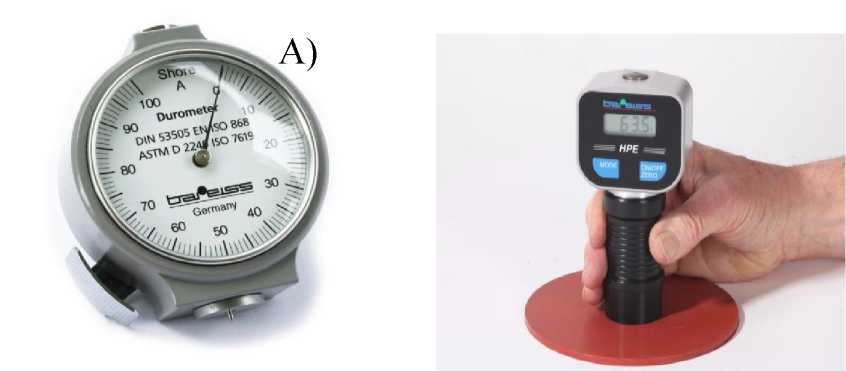

Рисунок 1 - Внешний вид твердомеров HP-A, HP-AS - А), HPE II Shore A - Б)

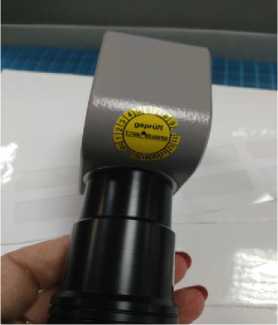

Рисунок 2 - Схема пломбировки от несанкционированного доступа твердомеров HP-A, HP-AS - А), HPE II Shore A - Б)
Программное обеспечение отсутствует.
Таблица 3
|
Наименование |
HP-A, HP-AS |
HPE II Shore A |
|
Твердомер |
1 шт. |
1 шт. |
|
Футляр с принадлежностями |
- |
1 шт. |
|
Чехол |
1 шт. |
- |
|
Кабель интерфейса RS232-HPE II |
- |
1 шт. |
|
Контрольное кольцо 40 Shore |
- |
1 шт. |
|
Руководство по эксплуатации* |
1 экз. |
1 экз. |
- для приборов НР-A, НР-AS: НР-01РЭ, для прибора НРЕ II Shore A: HPE П-01РЭ
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерения твердости, числа твердости HA |
от 10 до 90 |
|
Пределы допускаемой абсолютной погрешности измерения твёрдости, числа твердости HA |
±1 |
|
Предварительная нагрузка, Н (гс) |
0,549±0,080 (56±8) |
|
Нагрузка, Н (гс) |
8,063±0,080 (822±8) |
|
Диаметр стержня индентора, мм |
1,25±0,15 |
|
Угол конусной части индентора, о |
35±0,25 |
|
Диаметр площадки срезанной части конуса, мм |
0,79±0,03 |
|
Вылет индентора от опорной поверхности твердомера, мм |
2,50±0,04 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Рабочие условия применения: | |
|
- температура воздуха ,°С |
от 5 до 40 |
|
- относительная влажность воздуха, %, не более |
80 |
|
Питание: | |
|
HP-A, HP-AS |
- |
|
HPE II Shore A: | |
|
- батарея напряжением, В |
3,6 |
|
Габаритные размеры мм, не более : HP-A, HP-AS | |
|
- длина |
85 |
|
- ширина |
65 |
|
- высота |
45 |
|
HPE II Shore A | |
|
- длина |
160 |
|
- ширина |
70 |
|
- высота |
55 |
|
Масса, кг, не более | |
|
HP-A, HP-AS |
0,230 |
|
HPE II Shore A |
0,370 |
