Номер по Госреестру СИ: 34007-12
34007-12 Твердомеры многофункциональные комбинированные
(DIGI TEST, DIGI TEST II)
Назначение средства измерений:
Твердомеры многофункциональные комбинированные DIGI TEST, DIGI TEST II (далее -твердомеры) предназначены для измерений твердости изделий из мягкой резины, природного каучука, мягкого хлорвинила, кожи, твердой резины, твердых пластиков, акрилового стекла, виниловой плитки, хрупких пластиков.
Внешний вид.
Твердомеры многофункциональные комбинированные
Рисунок № 1
Внешний вид.
Твердомеры многофункциональные комбинированные
Рисунок № 2
Внешний вид.
Твердомеры многофункциональные комбинированные
Рисунок № 3
Программное обеспечение
Встроенное программное обеспечение (ПО) позволяет задавать параметры измерительного цикла, инициировать выполнение измерительного цикла и вычисляет числа твёрдости. Оно организовано в виде меню, которое позволяет выбрать необходимое испытание из списка, запустить это испытание на выполнение. Прямого доступа к ПО нет. Идентификационные признаки ПО приведены в таблице 1.
Таблица 1
Наименование ПО |
Идентификационное наименование ПО |
Номер версии ПО |
Цифровой идентификатор ПО (контрольная сумма) |
Алгоритм вычисления цифрового идентификатора ПО |
Встроенное программное обеспечение DIGI TEST |
DIGI TEST |
06F7/19.12.11 и выше |
■ | |
Встроенное программное обеспечение DIGI TEST II |
DIGI TEST II |
V 1.11 и выше |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типананосится на корпус измерительного устройства твердомеров многофункциональных комбинированных DIGI TEST, DIGI TEST II в виде наклеиваемой плёнки и на титульный лист руководства по эксплуатации DIGI TEST-01РЭ типографским или иным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к твердомерам многофункциональным комбинированным DIGI TEST, DIGI TEST II
ГОСТ 263-75 Резина. Метод определения твердости по Шору А.
ГОСТ 20403-75 Резина. Метод определения твердости в международных единицах. ГОСТ 24621-91 Пластмассы и эбонит. Определение твердости при вдавливании с помощью дюрометра (твердость по Шору).
Техническая документация фирмы «Bareiss Prufgeratebau GmbH», Германия.
Поверка
Поверкаосуществляется по документу DIGI TEST-ОЕМП «Инструкция. Твердомеры многофункциональные комбинированные DIGI TEST, DIGI TEST II . Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИФТРИ» 24.10.2012 г.
Основные средства поверки: микрометр типа МВП - 0 -25 мм (пределы допускаемой абсолютной погрешности ±0,01 мм), весы для статического взвешивания ВЭЛТ 5000 (пределы допускаемой абсолютной погрешности ±0,6 г.).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус электронного блока.
Изготовитель
Фирма «Bareiss Prufgeratebau GmbH», Германия
Адрес: D-89610 Oberdischengen, Breiteweg 1, Federal-Republic of Germany
Тел.: :++49 7305 7017
Факс: ++497305 22577
Е-mail: info@bareiss.de
Заявитель
Общество с ограниченной ответственностью ООО «ЛЕК-Инструментс» Адрес: 124482, г. Москва, Зеленоград, Савелкинский пр-д 4, офис 1213
Тел./Факс: (495) 730-64-70, (495) 730-64-70
Е-mail: sam@lec-instruments.ru
Испытательный центр
ГЦИ СИ ФГУП «ВНИИФТРИ»
Юридический адрес: 141570, Московская обл., Солнечногорский р-н, городское поселение Менделеево, Главный лабораторный корпус
Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево Телефон: (495) 744-81-12
Факс: (495) 744-81-12
E-mail: office@vniiftri.ru
Твердомеры представляют собой стационарные средства измерений, состоящие из испытательного стенда, измерительного устройства и электронного блока.
Принцип действия твердомеров для шкал Шора А и D основан на измерении глубины погружения индентора в испытываемый образец под действием силы, действующей перпендикулярно образцу. Для шкалы Шора А индентор имеет геометрические размеры по ГОСТ 263-75, для шкалы Шора D индентор имеет геометрические размеры по ГОСТ 24621-91. Вылет индентора от опорной поверхности твердомера составляет (2,50±0,04) мм. Сила, под действием которой индентор погружается в образец, обеспечивается пружиной калиброванной по ГОСТ 263-75 для шкалы Шора А и по ГОСТ 24621-91 для шкалы Шора D.
Принцип действия твердомеров для шкал IRHD N и IRHD M основан на измерении разности между глубиной погружения индентора в испытываемый образец под действием контактной силы и глубиной погружения под действием общей силы. Контактная сила обеспечивается с помощью плоской кольцеобразной лапки для прижима и закрепления образца. Лапка имеет в центре отверстие для прохождения индентора и жестко соединена с измерительным устройством.
Твердомер подготавливается для работы на необходимой шкале измерений путем настройки измерительного устройства и вводом параметров измерения клавишами электронного блока. После ввода необходимых параметров и настройки измерительной головки осуществляет измерение в автоматическом режиме.
Все модификации оснащены средствами архивации результатов измерений и статистической обработки результатов измерений.
Конструкция твердомеров надёжно защищена, корректировка заводских настроек и программ без нарушения пломб невозможна.
Внешний вид твердомеров приведён на рисунке 1.
Рисунок 1 - Внешний вид твердомеров многофункциональных комбинированных DIGI TEST - А), DIGI TEST II - Б)

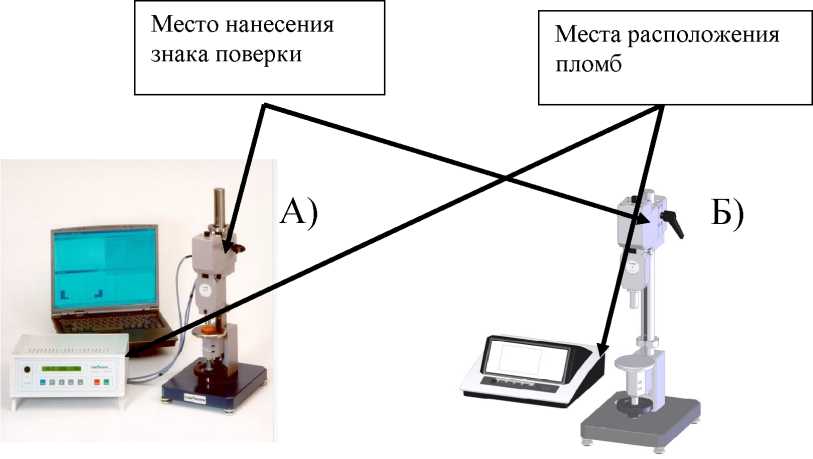

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки твердомеров многофункциональных комбинированных DIGI TEST - А), DIGI TEST II - Б)
Таблица 4 -
Наименование |
Обозначение |
Количество |
Твердомер многофункциональный комбинированный DIGI TEST или DIGI TEST II |
1 шт. (в зависимости от заказа) | |
Индентор |
1 шт.- 4 шт. (в зависимости от заказа) | |
Зажимное кольцо |
1 шт. | |
Набор шестигранных ключей |
1 шт. | |
Дополнительный груз |
1 шт. (в зависимости от заказа) | |
Руководство по эксплуатации |
DIGI TEST-01 РЭ |
1 экз. |
Методика поверки |
DIGI TEST-01МП |
1 экз. |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Шкала Шора A | |
Диапазон измерения твердости, числа твердости HA |
от 0 до 100 |
Пределы допускаемой абсолютной погрешности измерения твёрдости, числа твердости HA |
±1 |
Предварительная нагрузка, Н (гс) |
0,549±0,080 (56±8) |
Нагрузка, Н (гс) |
8,063±0,080 (822±8) |
Диаметр стержня индентора, мм |
1,25±0,15 |
Угол конусной части индентора, о |
35±0,25 |
Диаметр площадки срезанной части конуса, мм |
0,79±0,03 |
Вылет индентора от опорной поверхности твердомера, мм |
2,50±0,04 |
Шкала Шора D | |
Диапазон измерения твердости, числа твердости HD |
от 0 до 100 |
Пределы допускаемой абсолютной погрешности измерения твёрдости, числа твердости HD |
±1 |
Нагрузка, Н (гс) |
44,50±0,044 (4.536±0,045) |
Диаметр стержня индентора, мм |
1,25±0,15 |
Угол конусной части индентора, о |
30±1 |
Радиус закругления конуса, мм |
0,1±0,012 |
Вылет индентора от опорной поверхности твердомера, мм |
2,50±0,04 |
Шкала IRHD N | |
Диапазон измерения твердости, числа твердости IRHD N |
от 30 до 85 |
Пределы допускаемой абсолютной погрешности измерения твёрдости, числа твердости IRHD N |
±1 |
Контактная нагрузка, Н |
0,3±0,02 |
Нагрузка на шариковый индентор, Н |
5,4±0,01 |
Шарик или полусфера, диаметр, мм |
2,50±0,01 |
Прижимная лапка, высота, мм |
20±1 |
Отверстие в лапке, диаметр, мм |
6±1 |
Шкала IRHD M (микротвердость) | |
Диапазон измерения твердости, числа твердости IRHD M |
от 0 до 100 |
Пределы допускаемой абсолютной погрешности измерения твёрдости, числа твердости IRHD M |
±1 |
Контактная нагрузка, мН |
8,3±0,5 |
Нагрузка на шариковый индентор, мН |
145±0,5 |
Шарик или полусфера, диаметр, мм |
0,395±0,005 |
Прижимная лапка, высота, мм |
3,35±0,15 |
Отверстие в лапке, диаметр, мм |
1±0,15 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Рабочие условия применения: | |
- температура воздуха ,°С |
от 21 до 25 |
- относительная влажность воздуха, %, не более |
от 35 до 75 |
Питание: | |
- напряжение, В |
110±10 или 230±10 |
- частота, Гц |
от 50 до 60 |
Габаритные размеры мм, не более: испытательный стенд | |
- длина |
250 |
- ширина |
200 |
- высота |
570 |
электронный блок | |
- длина |
290 |
- ширина |
260 |
- высота |
120 |
Масса, кг, не более |
20 |
