Номер по Госреестру СИ: 51949-12
51949-12 Твердомеры
(IRHD COMPACT III)
Назначение средства измерений:
Твердомеры IRHD COMPACT III (далее - твердомеры) предназначены для измерений твердости изделий из мягкой резины, природного каучука, мягкого хлорвинила.
Внешний вид.
Твердомеры
Рисунок № 1
Внешний вид.
Твердомеры
Рисунок № 2
Общие сведения
Дата публикации - 13.10.2022
Срок свидетельства - 09.10.2027
Номер записи - 141656
ID в реестре СИ - 364056
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, нет данных, мод. IRHD M, Без модификации, IRHDm, IRHD М, IRHD N, IRHD M, IRHD Compact III (принадлежит 010), IRHD COMPACT III, -,
Производитель
Изготовитель - Фирма "Bareiss Prüfgerätebau GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
График "У кого сколько эталонов (СИ)" имеет несколько уровней вложенности. На первом уровне доступна информация об организациях-владельцах эталонов и количестве эталонов, находящихся у них на балансе. На втором уровне можно посмотреть состав эталонной базы в разрезе видов измерений.
Графики "Возраст парка эталонов" представляют информацию по возрасту (дате производства) и количеству СИ, применяемых в качестве эталонов. Для удобства визуального восприятия временная шкала разбита на 2 интервала (до 1992 года и от 1992 года до н.в.).
На графике "Распределение эталонов по видам измерений" приводится столбчатая диаграмма распределения эталонов по видам измерений. Наименования видов измерений присваивались в зависимости от ГЭП к которому прослеживается каждое конкретное СИ, применяемое в качестве эталона.
Прослеживаемость к первичным эталонам" служит для оценки измерительных возможностей организаций-владельцев эталонов. По оси OX откладывается информация о количестве эталонов в организации, а по оси OY - кол-во первичных эталонов к которым прослеживаются эталоны организации.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации.
Статистика
Кол-во поверок - 100
Выдано извещений - 1
Кол-во периодических поверок - 60
Кол-во средств измерений - 44
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1644 от 2015.12.24 О внесении изменений в ОТ на АИИС КУЭ ЕНЭС ПС 220 кВ "Цементная"
№2133 от 2017.10.09 О продлении срока действия свидетельств об утверждении типов
№1440 от 2018.07.09 О продлении срока действия свидетельств об утверждении типа
№2045 от 2022.08.18 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (28)
Наличие аналогов СИ: Твердомеры (IRHD COMPACT III)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Bareiss Prüfgerätebau GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
34007-12 09.10.2027 |
Твердомеры многофункциональные комбинированные, DIGI TEST, DIGI TEST II Фирма "Bareiss Prüfgerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
34008-12 09.10.2027 |
Твердомеры, HP-D, HP-DS, HPE II Shore D Фирма "Bareiss Prüfgerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
34009-12 09.10.2027 |
Твердомеры, HP-A, HP-AS, HPE II Shore A Фирма "Bareiss Prüfgerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
51949-12 09.10.2027 |
Твердомеры, IRHD COMPACT III Фирма "Bareiss Prüfgerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
80140-20 10.12.2025 |
Твердомеры портативные цифровые , HPE III Shore A, HPE III basic Shore A, HPE III Shore D , HPE III basic Shore D Фирма "Bareiss Prüfgerätebau GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Справочник изготовителей СИ реестра утвержденных типов СИ ФГИС «АРШИН» составлен по данным из реестра "Утверждённые типы средств измерений" ФГИС АРШИН и содержит сведения о производителях средств измерений.
Справочник содержит более 20 тысяч записей и постоянно пополняется. Описание по каждому из производителей СИ состоит из следующих полей: страны, наименования населенного пункта (область, город) и наименования организации.
Бесплатный
Кто поверяет Твердомеры (IRHD COMPACT III)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 7 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 9 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 29 | 1 | 15 | 14 | 1 | 29 | 15 | 14 | |
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 4 | 0 | 4 | 0 | 1 | 0 | 1 | ||
| ФБУ "УЛЬЯНОВСКИЙ ЦСМ" (RA.RU.311219) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Коми ЦСМ» (RA.RU.311490) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Тульский ЦСМ» (RA.RU.311348) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ЯРОСЛАВСКИЙ ЦСМ" (RA.RU.311391) | РСТ | 4 | 1 | 0 | 4 | 0 | 4 | 0 | 4 | |
| ФГУП "КОМБИНАТ "ЭЛЕКТРОХИМПРИБОР" (RA.RU.312055) | 6 | 0 | 6 | 0 | 6 | 0 | 6 | |||
| АО "КОНЦЕРН "КАЛАШНИКОВ" (RA.RU.312918) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФГУП "РФЯЦ - ВНИИТФ ИМ. АКАДЕМ. Е.И. ЗАБАБАХИНА" (RA.RU.311874) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "УЛЬЯНОВСКИЙ ЦСМ" (RA.RU.311219) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 3 | 1 | 0 | 3 | 0 | 3 | 0 | 3 | |
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 6 | 1 | 0 | 6 | 0 | 3 | 0 | 3 | ||
| ООО "ТЕСТИНТЕХ" (RA.RU.312099) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Твердомеры (IRHD COMPACT III)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
5710 | 3174 |
|
ФБУ УРАЛТЕСТ Свердловская область |
8868 | 3174 |
|
ФБУ Хабаровский ЦСМ Хабаровский край |
1392 | 3174 |
|
ФБУ Хабаровский ЦСМ Хабаровский край |
198 | 3174 |
|
ФБУ Хабаровский ЦСМ Хабаровский край |
1611 | 3174 |
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится на корпус измерительной стойки твердомеров IRHD COMPACT III в виде наклеиваемой плёнки и на титульный лист руководства по эксплуатации IRHD COMPACT III -01РЭ типографским или иным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к твердомерам IRHD COMPACT III ГОСТ 20403-75 Резина. Метод определения твердости в международных единицах.
Поверка
Поверкаосуществляется по документу IRHD COMPACT III -01МП «Инструкция. Твердомеры IRHD COMPACT III. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИФТРИ» 24.10.2012 г.
Основное поверочное оборудование: микрометр типа МВП - 0 -25 мм (допускаемая абсолютная погрешность ±0,01 мм), весы для статического взвешивания ВЭЛТ 1100 (пределы допускаемой погрешности ±0,03 г).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на основание испытательной стойки твердомера.
Изготовитель
Фирма «Bareiss Prufgeratebau GmbH», Германия
Адрес: D-89610 Oberdischengen, Breiteweg 1, Federal-Republic of Germany
Тел.: :++49 7305 7017
Факс: ++497305 22577
Е-mail: info@bareiss.de
Заявитель
Общество с ограниченной ответственностью ООО «ЛЕК-Инструментс»
Адрес: 124482, г. Москва, Зеленоград, Савелкинский пр-д 4, офис 1213
Тел./Факс: (495) 730-64-70, (495) 730-64-70
Е-mail: sam@lec-instruments.ru
Испытательный центр
Государственный центр испытаний средств измерений Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физикотехнических и радиотехнических измерений» (ГЦИ СИ ФГУП «ВНИИФТРИ»)
Юридический адрес: 141570, Московская обл., Солнечногорский р-н, городское поселение Менделеево, Главный лабораторный корпус.
Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево
Телефон: (495) 744-81-12
Факс: (495) 744-81-12
E-mail: office@vniiftri.ru
Принцип действия твердомеров основан на измерении разности между глубиной погружения индентора в испытываемый образец под действием контактной силы и глубиной погружения под действием общей силы. Контактная сила обеспечивается с помощью плоской кольцеобразной лапки для прижима и закрепления образца. Лапка имеет в центре отверстие для прохождения индентора и жестко соединена с измерительным устройством.
Твердомер подготавливается для работы на необходимой шкале измерений путем установки соответствующего измерительного устройства. После корректировки при необходимости времени выдержки под нагрузкой твердомер осуществляет измерения в полуавтоматическом режиме. Отображение результата измерения - числа твёрдости осуществляется на цифровом индикаторе измерительного устройства.
Твердомеры представляют собой стационарные средства измерений, состоящие из испытательной стойки, измерительных устройств и съёмной консоли для шкалы IRHD N. С прибором могут поставляться одно или два измерительных устройства в зависимости от заказа.
Конструкция твердомеров надёжно защищена, корректировка заводских настроек и программ без нарушения пломб невозможна.
Внешний вид твердомеров приведён на рисунке 1.

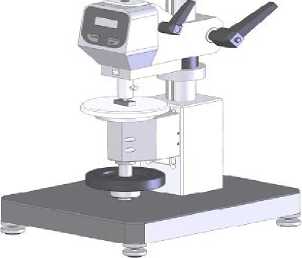

Рисунок 1 - Внешний вид твердомеров

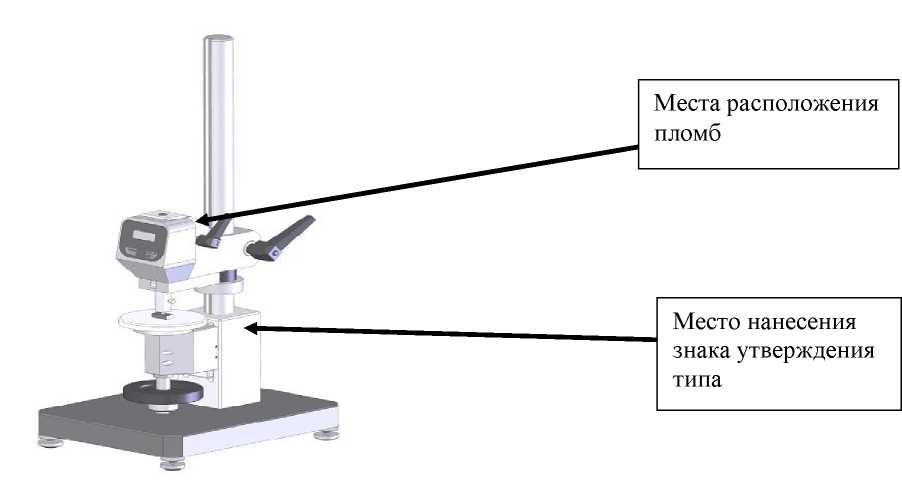

Рисунок 2 - Места расположения пломб и место нанесения знака утверждения типа
Программное обеспечение отсутствует.
Таблица 3 -
|
Наименование |
Обозначение |
Количество |
|
Испытательная стойка |
1 шт. | |
|
Измерительное устройство IRHD M |
1 шт. (в зависимости от заказа) | |
|
Индентер IRHD M |
1 шт. (в зависимости от заказа) | |
|
Набор принадлежностей для шкалы IRHD M |
1 шт. (в зависимости от заказа) | |
|
Измерительное устройство IRHD N |
1 шт. (в зависимости от заказа) | |
|
Индентер IRHD N |
1 шт. (в зависимости от заказа) | |
|
Набор принадлежностей для шкалы IRHD N |
1 шт. (в зависимости от заказа) | |
|
Съёмная консоль IRHD N |
1 шт. (в зависимости от заказа) | |
|
Руководство по эксплуатации |
IRHD COMPACT III -01РЭ |
1 экз. |
|
Методика поверки |
IRHD COMPACT III -01МП |
1 экз. |
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Шкала IRHD N | |
|
Диапазон измерения твердости, числа твердости IRHD N |
от 30 до 85 |
|
Пределы допускаемой абсолютной погрешности измерения твёрдости, числа твердости IRHD N |
±1 |
|
Контактная нагрузка, Н |
0,3±0,02 |
|
Нагрузка на шариковый индентор, Н |
5,4±0,01 |
|
Шарик или полусфера, диаметр, мм |
2,50±0,01 |
|
Прижимная лапка, высота, мм |
20±1 |
|
Отверстие в лапке, диаметр, мм |
6±1 |
|
Шкала IRHD M (микротвердость) | |
|
Диапазон измерения твердости, числа твердости IRHD M |
от 0 до 100 |
|
Пределы допускаемой абсолютной погрешности измерения твёрдости, числа твердости IRHD M |
±1 |
|
Контактная нагрузка, мН |
8,3±0,5 |
|
Нагрузка на шариковый индентор, мН |
145±0,5 |
|
Шарик или полусфера, диаметр, мм |
0,395±0,005 |
|
Прижимная лапка, высота, мм |
3,35±0,15 |
|
Отверстие в лапке, диаметр, мм |
1±0,15 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Рабочие условия применения: | |
|
- температура воздуха ,°С |
от 21 до 25 |
|
- относительная влажность воздуха, %, не более |
85 |
|
Питание: | |
|
- напряжение, В |
110±10 или 230±10 |
|
- частота, Гц |
от 50 до 60 |
|
Габаритные размеры, мм, не более: испытательный стойка | |
|
- длина |
250 |
|
- ширина |
200 |
|
- высота |
570 |
|
измерительное устройство IRHD M | |
|
- длина |
160 |
|
- ширина |
100 |
|
- высота |
140 |
|
измерительное устройство IRHD N | |
|
- длина |
70 |
|
- ширина |
90 |
|
- высота |
150 |
|
съёмная консоль IRHD N | |
|
- длина |
100 |
|
- ширина |
100 |
|
- высота |
150 |
|
Масса, кг, не более | |
|
- испытательная стойка |
9,0 |
|
- измерительное устройство IRHD M |
1,4 |
|
- измерительное устройство IRHD N |
1,9 |
|
- съёмная консоль IRHD N |
1,3 |
