Сведения о средстве измерений: 79519-20 Трансформаторы тока

Номер по Госреестру СИ: 79519-20
79519-20 Трансформаторы тока
(ТФЗМ 110)

Назначение средства измерений:
Трансформаторы тока ТФЗМ 110 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

сертификация программного обеспечения

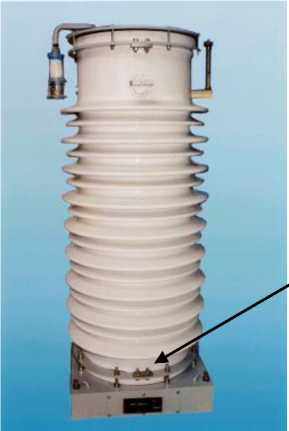

Внешний вид. Трансформаторы тока, http://oei-analitika.ru рисунок № 1
Внешний вид.
Трансформаторы тока
Рисунок № 1

Общие сведения

Дата публикации - 23.12.2021
Срок свидетельства -
Номер записи -
ID в реестре СИ - 1383426
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

ТФЗМ 110Б-УХЛ1, ТФЗМ 110-Б-У1, мод. ТФЗМ 110Б-УХЛ1,

Производитель

Изготовитель - Общество с ограниченной ответственностью научно-производственное предприятие "Итран" (ООО НПП "ИТРАН")
Страна - РОССИЯ
Населенный пункт - г. Екатеринбург
Уведомление о начале осуществления предпринимательской деятельности - Да

Самара - крупный город в Среднем Поволжье России, является центром Поволжского экономического района и Самарской области, образует муниципальное образование городской округ Самара.

Население - 1 170 910 чел. (2016), девятый по численности населения город в России. В пределах агломерации проживает более 2,7 млн человек (третья по величине в России).

Расположен на левом возвышенном берегу Волги напротив Самарской Луки, при впадении в нее реки Самара (отсюда и название города).

Крупный экономический, транспортный, научный, образовательный и культурный центр. Основные отрасли промышленности: машиностроение, нефтепереработка и пищевая промышленность.

Самара была основана в 1586 году как сторожевая крепость. С 1935 по 1991 год город назывался Куйбышев, в честь советского партийного и государственного деятеля Валериана Владимировича Куйбышева. В Самаре находится самая длинная набережная реки в России и самое высокое здание железнодорожного вокзала в Европе. Кроме того, площадь Куйбышева является самой большой площадью в Европе.

Отчет "Анализ рынка поверки в Самаре" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 9
Выдано извещений - 0
Кол-во периодических поверок - 9
Кол-во средств измерений - 6
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2008
МПИ по поверкам - 1460 дн.

Приказы РСТ, где упоминается данный тип СИ

№1694 от 2024.07.19 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Трансформаторы тока (ТФЗМ 110)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью научно-производственное предприятие "Итран" (ООО НПП "ИТРАН")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
79519-20

Трансформаторы тока, ТФЗМ 110
Общество с ограниченной ответственностью научно-производственное предприятие "Итран" (ООО НПП "ИТРАН") (РОССИЯ г. Екатеринбург)
ОТ
МП
4 года
80021-20

Трансформаторы тока, ТФЗМ 110Б-УХЛ1
Общество с ограниченной ответственностью научно-производственное предприятие "Итран" (ООО НПП "ИТРАН") (РОССИЯ г. Екатеринбург)
ОТ
МП
4 года
81841-21

Трансформаторы тока, ТФЗМ 110Б-УХЛ1
Общество с ограниченной ответственностью научно-производственное предприятие "Итран" (ООО НПП "ИТРАН") (РОССИЯ г. Екатеринбург)
ОТ
МП
4 года
85641-22

Трансформаторы тока, ТФЗМ 110Б
Общество с ограниченной ответственностью научно-производственное предприятие "Итран" (ООО НПП "ИТРАН") (РОССИЯ г. Екатеринбург)
ОТ
МП
4 года
91567-24

Трансформаторы тока, ТФЗМ 110Б-УХЛ1
Общество с ограниченной ответственностью научно-производственное предприятие "Итран" (ООО НПП "ИТРАН") (РОССИЯ г. Екатеринбург)
ОТ
МП
4 года
94037-24
11.12.2029
Трансформаторы напряжения, НФЗМ
Общество с ограниченной ответственностью научно-производственное предприятие "Итран" (ООО НПП "ИТРАН") (РОССИЯ г. Екатеринбург)
ОТ
МП
8 лет

Справочник является копией реестра "Утверждённые типы стандартных образцов" (https://fgis.gost.ru/fundmetrology/registry/19) ФГИС АРШИН и содержит сведения об утвержденных типах стандартных образцов.

Справочник реализован в виде единой таблицы, имеется возможность поиска и сортировки по любому из полей. Доступна функция экспорта каждой из записей в формате json, а также всей таблицы в CSV Excel. Справочник содержит более 8 тыс. записей и актуализируется не реже 1 раза в месяц.

Бесплатный

Кто поверяет Трансформаторы тока (ТФЗМ 110)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГУП "ВНИИМС"
(01.00225-2011)
РСТ
  • ТФЗМ 110-Б-У1
  • 3 0 3 0 3 0 3
    ООО ЭТЦ "ТЕХАУДИТ"
    (RA.RU.311598)
  • ТФЗМ 110Б-УХЛ1
  • 3 0 3 0 3 0 3
    УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ
    (RA.RU.311473)
    РСТ
  • мод. ТФЗМ 110Б-УХЛ1
  • 3 3 0 3 0 0 0 0

    Стоимость поверки Трансформаторы тока (ТФЗМ 110)

    Организация, регион Стоимость, руб Средняя стоимость
    ООО "ПРОМЭНЕРГОСТАНДАРТ"
    Краснодарский край
    3800 3800

    Программное обеспечение

    отсутствует.


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист паспорта трансформатора тока типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    отсутствуют.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к трансформаторам тока ТФЗМ 110

    ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки

    Поверка

    Поверка

    осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».

    Основные средства поверки:

    • - трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);

    • - прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);

    • - магазин нагрузок МР 3027 (регистрационный номер в Федеральном информационном фонде 34915-07).

    Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

    Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.


    Изготовитель

    Общество с ограниченной ответственностью научно -производственное предприятие «Итран» (ООО НПП «ИТРАН»)
    ИНН 6663052621
    Адрес: 620034, г. Екатеринбург, ул. Контролёров, д. 15 -Б
    Телефон: +7 (343) 311 -09-37
    Факс: +7 (343) 311-09-37
    Web-сайт: www.itran.ru
    E-mail: itran@itran.ru

    Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.

    Трансформаторы тока состоят из первичной и вторичных обмоток, изолированных кабельной бумагой и помещенных в фарфоровую покрышку, заполненную трансформаторным маслом.

    Первичная обмотка имеет секции, которые с помощью перемычек соединяются последовательно, параллельно или последовательно-параллельно, что позволяет переключать коэффициент трансформации в отношении 1:2. Вторичные обмотки намотаны на тороидальные магнитопроводы, изолированы друг от друга и заключены в общую изоляцию из кабельной бумаги. Выводы первичной обмотки укреплены в фарфоровой покрышке. Крепление фарфоровой покрышки к основанию - механическое. Уплотнение соединений достигается за счет прокладок из маслостойкой резины.

    Основание трансформатора представляет собой сварную коробку из стального листа, в которой расположен клеммник с выводами вторичных обмоток. Выводы закрыты крышкой, на которой укреплена табличка технических данных.

    Трансформаторы тока выпущены в следующих модификациях ТФЗМ 1 1 0-Б-У1, ТФЗМ 110Б-УХЛ1, которые отличаются друг от друга значениями номинального первичного тока и классом точности вторичных обмоток.

    Общий вид средства измерений и схема пломбировки от несанкционированного доступа приведены на рисунке 1.

    Внешний вид. Трансформаторы тока (ТФЗМ 110), http://oei-analitika.ru

    Место пломбировки

    Рисунок 1 - Общий вид средства измерений и схема пломбировки от несанкционированного доступа


    аблица 4 -

    Наименование

    Обозначение

    Количество

    Трансформатор тока

    ТФЗМ 110-Б-У1

    3 шт.

    Трансформатор тока

    ТФЗМ 110Б-УХЛ1

    3 шт.

    Паспорт

    ТФЗМ 110-Б-У1

    3 экз.

    Паспорт

    ТФЗМ 110Б-УХЛ1

    3 экз.


    Таблица 1 - Метрологические характеристики ТФЗМ 110-Б-У1

    Наименование характеристики

    Значение для заводских номеров

    217, 229, 234

    Номинальное напряжение, кВ

    110

    Номинальный первичный ток 11ном, А

    600

    Номинальный вторичный ток 12ном, А

    5

    Номинальная частота Гном, Гц

    50

    Класс точности вторичных обмоток для измерений и учета

    0,5

    Номинальная вторичная нагрузка

    (с коэффициентом мощности cos ф = 0,8), В^А

    30

    Таблица 2 - Метрологические характеристики ТФЗМ 110Б-УХЛ1

    Наименование характеристики

    Значение для заводских номеров

    1260, 1263, 1264

    Номинальное напряжение, кВ

    110

    Номинальный первичный ток 11ном, А

    1000

    Номинальный вторичный ток 12ном, А

    5

    Номинальная частота Гном, Гц

    50

    Класс точности вторичных обмоток для измерений и учета

    0,5S

    Номинальная вторичная нагрузка

    (с коэффициентом мощности cos ф = 0,8), В^А

    30

    Таблица 3 - Основные технические характеристики

    Наименование характеристики

    Значение

    Модификация трансформатора тока

    ТФЗМ 110-Б-У1

    ТФЗМ 110Б-УХЛ1

    Условия эксплуатации:

    - температура окружающей среды, °С

    от -45 до +40

    от -60 до +40
