Назначение средства измерений:
Трансформаторы тока ТФЗМ 110Б предназначены для передачи сигнала измерительной информации измерительным приборам, устройствам защиты и управления, для изолирования цепей вторичных соединений от высокого напряжения.
Внешний вид.
Трансформаторы тока
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографическим способом.
Лист № 3 Всего листов 4
Сведения о методиках измерений
Сведения о методиках измерений
приведены в п. 2 "Принцип действия и конструкция" документа «Трансформаторы тока ТФЗМ 110Б. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 27 декабря 2018 года № 2768 "Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока".
Изготовитель
Общество с ограниченной ответственностью Научно-производственное предприятие «ИТРАН» (ООО НПП "ИТРАН")(изготовлены в 2000, 2001, 2006 гг.)
Адрес: 620034, город Екатеринбург, улица Контролеров, дом 15б, офис 8
ИНН 6663052621
Телефон (факс): +7 (343) 311 -09-37
e-mail: itran@itran.ru
Правообладатель Общество с ограниченной ответственностью Научно-производственное предприятие «ИТРАН» (ООО НПП "ИТРАН")
Адрес: 620034, город Екатеринбург, улица Контролеров, дом 15б, офис 8
ИНН 6663052621
Испытательный центр
ФБУ «Государственный региональный центр стандартизации, метрологиии испытаний в Республике Татарстан» (ФБУ «ЦСМ Татарстан»)
Адрес: 420029, Республика Татарстан, г. Казань, ул. Журналистов, д.24 Телефон (факс): (843) 291-08-33
Е-mail: isp13@tatcsm.ru
Принцип действия трансформаторов основан на преобразовании переменного тока промышленной частоты в переменный ток для измерения с помощью стандартных измерительных приборов, а также обеспечении гальванического разделения измерительных приборов от цепи высокого напряжения.
Конструктивно трансформаторы состоят из металлического резервуара, расположенного в верхней части трансформаторов и находящегося под напряжением первичной обмотки. Металлический резервуар закреплен на опорном изоляторе. Изолятор, в свою очередь, установлен на основании, в котором находится коробка вывода вторичных обмоток. Основание трансформаторов представляет собой металлический сварной цоколь, имеющий болт заземления. На основании находится табличка технических данных, узел заземления. Выводы вторичных обмоток трансформаторов расположены в нижней части корпуса, закрыты защитной металлической крышкой с целью ограничения доступа к измерительной цепи и подключены к клеммам, размещенным в контактной коробке на корпусе трансформаторов. Компенсация уровня масла происходит за счет сжатия или растяжения компенсатора. Компенсатор объема масла представляет собой тонкостенный стальной цилиндр с маслоуказателем. Трансформаторы имеют четыре вторичных обмотки, одна из которых с ответвлением.
Трансформаторы тока представлены исполнениями ТФЗМ 110Б-У1, ТФЗМ 110Б-1УУ1 и ТФЗМ 110Б УХЛ1.
К трансформаторам данного типа относятся трансформаторы тока исполнения ТФЗМ 110Б-У1 с сер. №№ 177, 176, 179, исполнения ТФЗМ ИОБ-IVYl с сер. №№ 405, 408, 389, исполнения ТФЗМ 110Б УХЛ1 с сер. №№ 1010, 1011, 1012.
Трансформаторы тока ТФЗМ 110Б расположены на территории подстанций ООО "Башкирэнерго".
Серийный номер наносится на табличку технических данных трансформатора ударным способом в виде цифрового обозначения.
Знак поверки наносится в соответствующий раздел паспорта и/или на свидетельство о поверке. Нанесение знака поверки на трансформатор не предусмотрено.

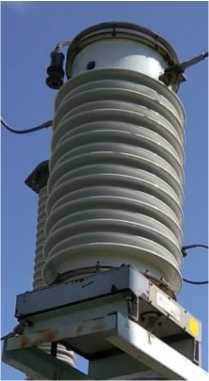

Общий вид трансформаторов тока ТФЗМ 110Б представлен на рисунке 1.
Рисунок 1 - Общий вид трансформаторов тока ТФЗМ 110Б
Конструкция трансформаторов тока обеспечивает их достаточную защиту от несанкционированной настройки и вмешательства. Пломбирование трансформаторов не предусмотрено.
Таблица 3 - Комплектность трансформаторов тока
Наименование |
Обозначение |
Количество |
Трансформатор тока: сер. №№ 177, 176, 179, |
ТФЗМ 110Б-У1 |
3 шт. |
сер. №№ 405, 408, 389, |
ТФЗМ 110Б-ГУУ1 |
3 шт. |
сер. №№ 1010, 1011, 1012 |
ТФЗМ 110Б УХЛ1 |
3 шт. |
Паспорт |
- |
9 экз. |
Формуляр |
- |
9 экз. |
Руководство по эксплуатации |
- |
1 экз. |
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Номинальное напряжение, кВ |
110 |
Наибольшее рабочее напряжение, кВ |
126 |
Номинальный ток первичной обмотки, А |
600 |
Номинальный ток вторичной обмотки, А |
5 |
Номинальная частота, Гц |
50 |
Класс точности вторичных обмоток для измерений и учета |
0,5 |
Номинальная вторичная нагрузка для измерений, В'А |
30 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Масса, не более, кг: |
500 |
Габариты (высотахширина): |
1590x600 |
Условия эксплуатации по ГОСТ 15150-69: | |
для трансформаторов тока с сер. №№ 177, 176, 179, 405, 408, 389 (температура окружающей среды), °С |
У1 (от -45 до +40) |
для трансформаторов тока с сер. №№ 1010, 1011, 1012 (температура окружающей среды), °С |
УХЛ1 (от -60 до +40) |
