Номер по Госреестру СИ: 81841-21
81841-21 Трансформаторы тока
(ТФЗМ 110Б-УХЛ1)
Назначение средства измерений:
Трансформаторы тока ТФЗМ 110Б-УХЛ1 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Внешний вид.
Трансформаторы тока
Рисунок № 1
Знак утверждения типа
Знак утверждения типаНанесение знака утверждения типа на трансформаторы тока не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта трансформатора тока типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Общие сведения» паспорта трансформатора тока
требования
Нормативные и технические документы
Нормативные и технические документы, устанавливающие к трансформаторам тока ТФЗМ 110Б-УХЛ1
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы тока состоят из первичной и вторичных обмоток, изолированных кабельной бумагой и помещенных в фарфоровую покрышку, заполненную трансформаторным маслом.
Первичная обмотка имеет секции, которые с помощью перемычек соединяются последовательно, параллельно или последовательно-параллельно, что позволяет переключать коэффициент трансформации в отношении 1:2. Вторичные обмотки намотаны на тороидальные магнитопроводы, изолированы друг от друга и заключены в общую изоляцию из кабельной бумаги. Выводы первичной обмотки укреплены в фарфоровой покрышке. Крепление фарфоровой покрышки к основанию - механическое. Уплотнение соединений достигается за счет прокладок из маслостойкой резины.
Основание трансформатора представляет собой сварную коробку из стального листа, в которой расположен клеммник с выводами вторичных обмоток. Выводы закрыты крышкой, на которой укреплена табличка технических данных.
К трансформаторам тока данного типа относятся трансформаторы тока ТФЗМ 110Б-УХЛ1 зав. № 1223, 1225, 1226.

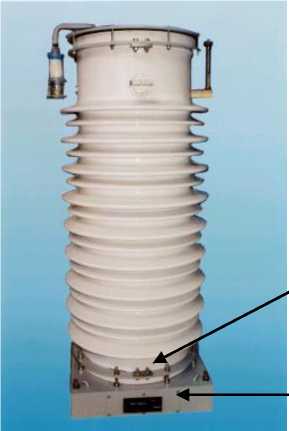

Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.
Нанесение знака поверки на трансформаторы тока не предусмотрено. Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, нанесен на табличку в месте, указанном на рисунке 1.
Место пломбировки
заводского номера
Место нанесения
Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
Программное обеспечение отсутствует.
аблица 3 -
Наименование |
Обозначение |
Количество |
Трансформатор тока |
ТФЗМ 110Б-УХЛ1 |
1 шт. |
Паспорт |
ТФЗМ 110Б-УХЛ1 |
1 экз. |
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Номинальное напряжение, кВ |
110 |
Номинальный первичный ток 11ном, А |
600 |
Номинальный вторичный ток 12ном, А |
5 |
Номинальная частота Гном, Гц |
50 |
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,5S |
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А |
30 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Условия эксплуатации: - температура окружающей среды, °С |
от -60 до +40 |
