Номер по Госреестру СИ: 80021-20
80021-20 Трансформаторы тока
(ТФЗМ 110Б-УХЛ1)
Назначение средства измерений:
Трансформаторы тока ТФЗМ 110Б-УХЛ1 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Внешний вид.
Трансформаторы тока
Рисунок № 1
Общие сведения
Дата публикации - 30.12.2020
Срок свидетельства -
Номер записи - 179285
ID в реестре СИ - 1384588
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет модификации,
Производитель
Изготовитель - Общество с ограниченной ответственностью научно-производственное предприятие "Итран" (ООО НПП "ИТРАН")
Страна - РОССИЯ
Населенный пункт - г. Екатеринбург
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет IS_1 приводит обобщённую статистику по дружественным и недружественным странам с учетом таких параметров, как количество производителей средств измерений, типов средств измерений и поверок. Список дружественных и недружественных стран сформирован в соответствии с Распоряжением Правительства РФ от 05.03.2022 N 430-р <Об утверждении перечня иностранных государств и территорий, совершающих недружественные действия в отношении Российской Федерации, российских юридических и физических лиц>.
Отчет содержит два интерактивных графика и таблицу. Графики имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией сортировки по любой из колонок.
На графике "Дружественные и недружественные страны (по количеству типов СИ)" отображаются два непересекающихся множества, обозначающих дружественные и недружественные страны. В каждое из множеств в виде кружков соответствующих размеров вписаны страны. Размер кружка зависит от количества типов СИ страны-производителя, внесенных в государственный реестр.
На графике "Дружественные и недружественные страны (по количеству производителей средств измерений)" отображаются два непересекающихся множества, обозначающих дружественные и недружественные страны. В каждое из множеств в виде кружков соответствующих размеров вписаны страны. Размер кружка зависит от количества организаций-производителей СИ, представляющих ту или иную строну.
Дополнительно, отчет сопровождается сводной таблицей по странам, содержащей информацию об отнесении страны к дружественной, а также количестве производителей, типов СИ и поверок в штуках и процентном соотношении.
Статистика
Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 3
Кол-во средств измерений - 0
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1313 дн.
Приказы РСТ, где упоминается данный тип СИ
№2065 от 2020.12.10 Об утверждении типа средств измерений
Наличие аналогов СИ: Трансформаторы тока (ТФЗМ 110Б-УХЛ1)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью научно-производственное предприятие "Итран" (ООО НПП "ИТРАН")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
79519-20 |
Трансформаторы тока, ТФЗМ 110 Общество с ограниченной ответственностью научно-производственное предприятие "Итран" (ООО НПП "ИТРАН") (РОССИЯ г. Екатеринбург) |
ОТ МП |
4 года |
|
80021-20 |
Трансформаторы тока, ТФЗМ 110Б-УХЛ1 Общество с ограниченной ответственностью научно-производственное предприятие "Итран" (ООО НПП "ИТРАН") (РОССИЯ г. Екатеринбург) |
ОТ МП |
4 года |
|
81841-21 |
Трансформаторы тока, ТФЗМ 110Б-УХЛ1 Общество с ограниченной ответственностью научно-производственное предприятие "Итран" (ООО НПП "ИТРАН") (РОССИЯ г. Екатеринбург) |
ОТ МП |
4 года |
|
85641-22 |
Трансформаторы тока, ТФЗМ 110Б Общество с ограниченной ответственностью научно-производственное предприятие "Итран" (ООО НПП "ИТРАН") (РОССИЯ г. Екатеринбург) |
ОТ МП |
4 года |
|
91567-24 |
Трансформаторы тока, ТФЗМ 110Б-УХЛ1 Общество с ограниченной ответственностью научно-производственное предприятие "Итран" (ООО НПП "ИТРАН") (РОССИЯ г. Екатеринбург) |
ОТ МП |
4 года |
Простой и информативный отчёт, охватывающий все организации, аккредитованные на право поверки. В качестве исходной информации используются данные ФГИС АРЩИН за период с 2010 года по настоящее время.
В отчете представлены данные по количеству поверок средств измерений, проводимых аккредитованными организациями на территории РФ.
Отчёт имеет два варианта предварительных фильтров:
- выборка по годам или за все время формирования БД, начиная с 2010 года
- по различным тематическим разрезам, статусам и типам организаций (подведы Росстандарта, ФГУПы Росстандарта, ФБУ Росстандарта, гос. организации, коммерческие организации)
Отчёт состоит из одной круговой диаграммы и свободной таблицы. Круговая диаграмма построена на инструменте Google Chart и показывает доли поверок самых больших организаций.
Сводная таблица имеет более 4000 строк, при этом, реальное количество аккредитованных организаций не превышает 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.
В таблице по каждой из организаций представлена следующая информация:
- Полное наименование организации
- Общее количество поверок начиная в 2010 года
- Поверок за год (последние 365 дней)
- Среднее кол-во поверок в день за последний год (в году 365 дней)
- Среднее кол-во поверок в день за последний год (только рабочие дни при 5-ти дневке - 248 р.д.)
- Общее количество первичных поверок
- Общее количество периодических поверок
- Общее количество поверок без статуса
- Кол-во извещений о непригодности в штуках
- Кол-во извещений о непригодности в процентах
Кто поверяет Трансформаторы тока (ТФЗМ 110Б-УХЛ1)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 3 | 0 | 3 | 0 | 0 | 0 | 0 |
Стоимость поверки Трансформаторы тока (ТФЗМ 110Б-УХЛ1)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта трансформатора тока типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийотсутствуют.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к трансформаторам тока ТФЗМ 110Б-УХЛ1ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
Поверка
Поверкаосуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки:
-
- трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);
-
- прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);
-
- магазин нагрузок МР 3027 (регистрационный номер в Федеральном информационном фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
Изготовитель
Общество с ограниченной ответственностью научно -производственное предприятие «Итран» (ООО НПП «ИТРАН»)ИНН 6663052621
Адрес: 620034, г. Екатеринбург, ул. Контролёров, д. 15 -Б
Телефон: +7 (343) 311 -09-37
Факс: +7 (343) 311-09-37
Web-cайт: www.itran.ru
E-mail: itran@itran.ru
Заявитель
Общество с ограниченной ответственностью «Инженерный центр «ЭНЕРГОАУДИТКОНТРОЛЬ» (ООО «ИЦ ЭАК»)ИНН 7733157421
Адрес: 123007, г. Москва, ул. 1-я Магистральная, д. 17, стр. 5, этаж 3
Телефон: +7 (495) 620-08-38
Факс: +7 (495) 620-08-48
Web-cайт: www.ackye.ru
E-mail: eaudit@ackye.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)Адрес: 117418, г. Москва, Нахимовский проспект, д.31
Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11
Факс: +7 (499) 124-99-96
Web-cайт: www.rostest.ru
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы тока состоят из первичной и вторичных обмоток, изолированных кабельной бумагой и помещенных в фарфоровую покрышку, заполненную трансформаторным маслом.
Первичная обмотка имеет секции, которые с помощью перемычек соединяются последовательно, параллельно или последовательно-параллельно, что позволяет переключать коэффициент трансформации в отношении 1:2. Вторичные обмотки намотаны на тороидальные магнитопроводы, изолированы друг от друга и заключены в общую изоляцию из кабельной бумаги. Выводы первичной обмотки укреплены в фарфоровой покрышке. Крепление фарфоровой покрышки к основанию - механическое. Уплотнение соединений достигается за счет прокладок из маслостойкой резины.
Основание трансформатора представляет собой сварную коробку из стального листа, в которой расположен клеммник с выводами вторичных обмоток. Выводы закрыты крышкой, на которой укреплена табличка технических данных.

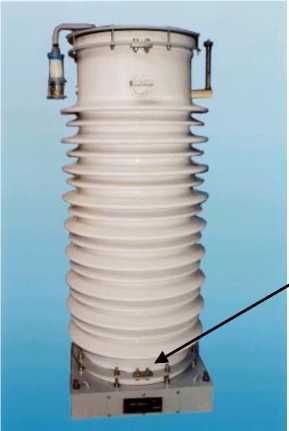

Общий вид средства измерений и схема пломбировки от несанкционированного доступа приведены на рисунке 1.
Место пломбировки
Рисунок 1 - Общий вид средства измерений и схема пломбировки от несанкционированного доступа
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение для заводских номеров | |
|
704, 728, 736 |
1214, 1213, 1216 | |
|
Номинальное напряжение, кВ |
110 |
110 |
|
Номинальный первичный ток 11ном, А |
600 |
1000 |
|
Номинальный вторичный ток 12ном, А |
5 |
5 |
|
Номинальная частота Гном, Гц |
50 |
50 |
|
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,5 |
0,5S |
|
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А |
30 |
30 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -60 до +40 |
