Номер по Госреестру СИ: 61754-15
61754-15 Счетчики воды
(СВД, СВУ)
Назначение средства измерений:
Счетчики воды СВД, СВУ (далее - счетчики) предназначены для измерений объема холодной питьевой воды по СанПиН 2.1.4.1074-01 и горячей воды по СанПиН 2.1.4.2496-09, протекающей в системах холодного и горячего водоснабжения.

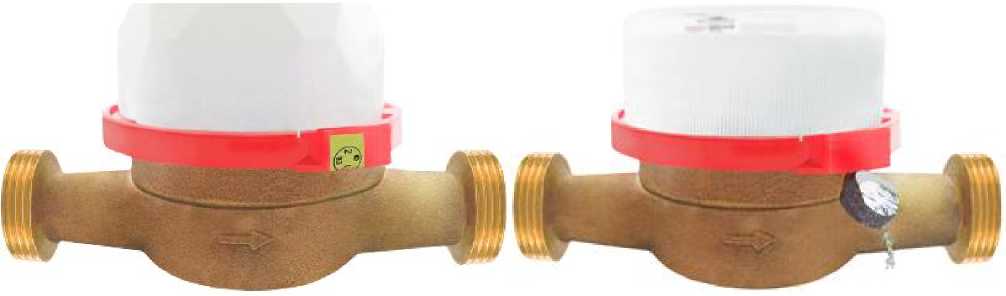

Внешний вид.
Счетчики воды
Рисунок № 1
Внешний вид.
Счетчики воды
Рисунок № 2
Внешний вид.
Счетчики воды
Рисунок № 3
Внешний вид.
Счетчики воды
Рисунок № 4
Внешний вид.
Счетчики воды
Рисунок № 5
Внешний вид.
Счетчики воды
Рисунок № 6
Общие сведения
Дата публикации - 24.07.2020
Срок свидетельства - 03.06.2030
Номер записи - 177397
ID в реестре СИ - 1364615
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года - для гор.воды; 6 лет - хол. с 2016 г. - все 6 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ДУ-15, ГЛ-15, ГА-15, ВСКМ90-15, ВСКМ-15, ВСКМ, ВДГ-15, Без модификации, WFW, WFK20, VLF-R, VLF, MK-U, Minomess, MINOL, EV-AM, CВД-15, 61754-15, -, , СВУ-15,
Производитель
Изготовитель - Общество с ограниченной ответственностью «Элехант» (ООО «Элехант»)
Страна - РОССИЯ
Населенный пункт - г. Омск;
ООО "Элехант", г.Ханты-Мансийск (срок свидетельства: 01.10.2020 г.)
Уведомление о начале осуществления предпринимательской деятельности -
Отчет предназначен для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. Отчет состоит из 3 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
Графики представляют собой столбчатые диаграммы распределения поверок, загружаемых в ФГИС аршин по месяцам. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Возможно отслеживание трех типов "поверок": первичные поверки, периодические поверки или извещения о непригодности.
При построении отчета есть возможность предварительно сконфигурировать параметры его отображения путем установки фильтров по поверкам, периодическим поверкам или извещениям о непригодности.
В заголовке отчета приводятся усредненные данные по загруженным в АРШИН поверкам:
- максимальное количество поверок за месяц
- среднее количество поверок в месяц и в год
- период наполнения базы в месяцах и годах
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля
- дата
- общее количество поверок
- кол-во периодических поверок
- кол-во извещений о непригодности
Статистика
Кол-во поверок - 72650
Выдано извещений - 22
Кол-во периодических поверок - 18421
Кол-во средств измерений - 57794
Кол-во владельцев - 169
Усредненный год выпуска СИ - 2021
МПИ по поверкам - 2091 дн.
Приказы РСТ, где упоминается данный тип СИ
№1633 от 2017.07.27 О переоформлении свидетельства об утверждении типа средства измерений № 61754 "Установки топливораздаточные "Топаз" и внесении изменений в описание типа
№2609 от 2017.11.24 О переоформлении свидетельства об утверждении типа средства измерений № 61754/1 "Установки топливораздаточные "Топаз" и внесении изменений в описание типа
№2611 от 2024.10.31 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (2)
№1153 от 2015.10.01 Об утверждении типов средств измерений
№1910 от 2016.12.19 О переоформлении свидетельства об утверждении типа средства измерений № 59960 "Счетчики воды СВД, СВУ"
№1961 от 2022.08.08 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (2)
Наличие аналогов СИ: Счетчики воды (СВД, СВУ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью «Элехант» (ООО «Элехант»)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
61754-15 03.06.2030 |
Счетчики воды, СВД, СВУ Общество с ограниченной ответственностью «Элехант» (ООО «Элехант») (РОССИЯ г. Омск; ООО "Элехант", г.Ханты-Мансийск (срок свидетельства: 01.10.2020 г.)) |
ОТ МП |
4 года - для гор.воды; 6 лет - хол. с 2016 г. - все 6 лет |
Отчет позволяет выгрузить из ФГИС АРШИН информацию, содержащуюся в поверках по выбранным типа СИ.
Форма выбора из списка типа СИ обладает свойством мультиселекта.
Анализируемый интервал 2010г. - н.в.
Выгрузка осуществляется в текстовый файл формата csv с кодировкой win1251.
Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.
Поля:
1 - Организация-поверитель
2 - ФСА РАЛ
3 - Номер свидетельства (извещения)
4 - № типа СИ
5 - Обозначение типа СИ
6 - Наименование типа СИ
7 - Модификация
8 - МПИ
9 - Изготовитель (страна, город)
10 - Собственник
11 - Год выпуска
12 - Заводской номер
13 - Дата поверки
14 - Дейтвительна до
15 - Тип поверки
16 - Ссылка на протокол поверки (если приложен)
17 - Наименование документа поверки
18 - Состав СИ (сбор данных с 2024г.)
Кто поверяет Счетчики воды (СВД, СВУ)
Стоимость поверки Счетчики воды (СВД, СВУ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Владимирский ЦСМ Владимирская область |
325 | 891 |
|
ФБУ Владимирский ЦСМ Владимирская область |
390 | 891 |
|
ФБУ Владимирский ЦСМ Владимирская область |
493 | 891 |
|
ФБУ Владимирский ЦСМ Владимирская область |
591 | 891 |
|
ФБУ Калининградский ЦСМ Калининградская область |
2013 | 891 |
Программное обеспечение
Программное обеспечение (далее - ПО) счетчиков СВД по аппаратному обеспечению является встроенным и предназначено для преобразования и обработки измерительной информации. ПО хранится в энергонезависимой памяти. Программная среда постоянна, отсутствуют средства и пользовательская оболочка для программирования или изменения ПО.
ПО разделено на метрологически значимую и незначимую часть. Разделение ПО выполнено внутри кода ПО на уровне языка программирования. К метрологически значимой части ПО относятся:
-
- программные модули, принимающие участие в обработке (расчетах) результатов измерений или влияющие на них;
-
- программные модули осуществляющие идентификацию, хранение, передачу измерительной информации, защиту ПО и данных.
ПО выносного индикатора по аппаратному обеспечению является встроенным и предназначено для приема и отображения измерительной информации. ПО хранится в энергонезависимой памяти. Программная среда постоянна, отсутствуют средства и пользовательская оболочка для программирования или изменения ПО.
ПО разделено на метрологически значимую и незначимую часть. Разделение ПО выполнено внутри кода ПО на уровне языка программирования. К метрологически значимой части ПО относятся:
-
- программные модули осуществляющие идентификацию, и отображение
измерительной информации, защиту ПО и данных.
Уровень защиты программного обеспечения «высокий» в соответствии
с Р 50.2.077-2014 - «высокий». Недопустимые влияния на метрологически значимую часть ПО через интерфейс пользователя и интерфейс связи отсутствуют. Метрологические характеристики счетчиков нормированы с учетом влияния ПО.
Идентификационные данные ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
счетчик СВД |
выносной индикатор | |
|
Идентификационное наименование ПО |
E-SVD |
E-DIS |
|
Номер версии (идентификационный номер ПО) |
не ниже 1.00 |
не ниже 1.3.0 |
Знак утверждения типа
Знак утверждения типананосится на лицевую панель счетчиков флексографическим способом и на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к счетчикам воды СВД, СВУПриказ Росстандарта от 07.02.2018 г. №256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
ГОСТ Р 50193.1-92 Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Технические требования
ГОСТ Р 50601-93 Счетчики питьевой воды крыльчатые. Общие технические условия
ЭЛХТ.407212.001 ТУ Счетчики воды СВД, СВУ. Технические условия
Поверка
Поверкаосуществляется по документу ЭЛХТ.407212.001 МП «ГСИ. Счетчики воды СВД, СВУ.
Методика поверки» с измерением № 1, утвержденному ФБУ «Омский ЦСМ» 28.02.2020 г. Основные средства поверки:
-
- установка поверочная УПСЖ 50/ВМ (рег. №29553-05);
-
- секундомер СОПпр-2а-2-010 (рег. №11519-06).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке, а также на счетчик в соответствии с рисунком 2.
Изготовитель
Общество с ограниченной ответственностью «Элехант» (ООО «Элехант») ИНН 8601045642Адрес: 644005, г. Омск, ул. Толстого, 43
Телефон: +7 (3812) 35-36-10
Web-сайт: https://elehant.ru
E-mail: info@elehant.ru
Испытательный центр
ГЦИ СИ Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области»
(ГЦИ СИ ФБУ «Омский ЦСМ»)
Адрес: 644116, г. Омск, ул. 24 Северная, 117-А Телефон (факс): +7 (3812) 68-07-99; +7 (3812) 68-04-07
Web-сайт: http://csm.omsk.ru
E-mail: info@ocsm.omsk.ru
Принцип действия счетчиков заключается в измерении числа оборотов вращающейся под действием потока воды крыльчатки, пропорциональных значению объема воды, протекающей через счетчик.
В счетчиках СВД вращение крыльчатки с закрепленным на ней магнитом передается считывающим устройством в аналого-цифровой блок, где преобразуется в величину объема воды, регистрируется нарастающим итогом и передается на цифровое беспроводное выносное индикаторное устройство (далее - выносной индикатор) по радиоканалу.
В счетчиках СВУ вращение крыльчатки передается к ведомой части магнитной муфты, установленной в счетном механизме. Счетный механизм, имеющий масштабирующий механический редуктор, обеспечивает перевод числа оборотов крыльчатки в объем измеренной воды в м3.
Счетчики состоят из:
-
- проточной измерительной камеры с патрубками и расположенной внутри крыльчаткой;
-
- аналого-цифрового блока или, радиотрансивера, антенны, источника питания и выносного индикатора (счетчики СВД);
-
- механического счетного устройства (счетчики СВУ).
Счетчики выпускаются в следующих модификациях: СВД-15; СВД-20; СВУ-15; СВУ-20, которые отличаются типом индикаторного устройства и диаметром условного прохода, значениями минимального, переходного, номинального и максимального расходов воды, порогом чувствительности, ценой деления младшего разряда. Структура условного обозначения модификаций счетчиков приведена в таблице 1.
Счетчик воды СВ | X | - | X
1 2
Таблица 1 - Структура условного обозначения
|
№ поля |
Описание поля |
Код поля |
Расшифровка |
|
1 |
Тип индикаторного устройства |
У |
механическое невыносное |
|
Д |
цифровое беспроводное выносное | ||
|
2 |
Диаметр условного прохода |
15 |
15 мм |
|
20 |
20 мм |
Общий вид счетчиков представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
а)
б)
а) - Счетчик СВД; б) - Счетчик СВУ; в) - Выносной индикатор Рисунок 1 - Общий вид счетчиков
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Таблица 5 -
|
Наименование |
Обозначение |
Количество |
|
Счетчик воды |
СВД, СВУ |
1 шт. |
|
Выносной индикатор |
— |
1 шт.* |
|
Руководство по эксплуатации |
ЭЛХТ.407212.001 РЭ |
1 экз.** |
|
Паспорт |
ЭЛХТ.407212.001 ПС |
1 экз. |
|
Методика поверки |
ЭЛХТ.407212.001 МП с изменением №1 |
1 экз.** |
|
Комплект монтажных частей |
— |
1 комплект |
|
Примечания: * - поставляется в зависимости от заказа; ** - на партию. | ||
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
Модификация |
СВД-15, СВУ-15 |
СВД-20, СВУ-20 |
|
Расход воды, м3/ч: - минимальный Qmin |
0,03 |
0,05 |
|
- переходный Qt |
0,12 |
0,20 |
|
- номинальный Qn |
1,50 |
2,50 |
|
- максимальный Qmax |
3,00 |
5,00 |
|
Порог чувствительности, м3/ч |
0,015 |
0,025 |
|
Метрологический класс |
В | |
|
Пределы допускаемой относительной погрешности, %, в диапазоне расходов: - Qmin < Q < Qt |
±5,0 | |
|
- Qt < Q < Qmax |
±2,0 | |
|
Цена деления младшего разряда, м3 |
0,0001 | |
|
Емкость индикаторного устройства, м3 |
99999,9999 | |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение | |
|
Модификация |
СВД-15, СВУ-15 |
СВД-20, СВУ-20 |
|
Диаметр условного прохода Ду, мм |
15 |
20 |
|
Максимальное рабочее давление, МПа |
1,0 | |
|
Потеря давления при Qmax, МПа, не более |
0,1 | |
|
Габаритные размеры, мм не более: | ||
|
- счетчиков: | ||
|
- высота |
75 | |
|
- длина |
130 | |
|
- ширина |
80 | |
|
- выносного индикатора: | ||
|
- высота |
33 | |
|
- длина |
67 | |
|
- ширина |
67 | |
|
Масса кг, не более: | ||
|
- счетчиков |
0,5 | |
|
- выносного индикатора |
0,1 | |
Продолжение таблицы 4
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: | |
|
- температура окружающего воздуха, °С |
от +1 до +55 |
|
- температура рабочей среды, °С |
от +5 до +90 |
|
- относительная влажность воздуха | |
|
при температуре +35 °С, % |
до 98 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Средний срок службы, лет |
12 |
|
Средняя наработка на отказ, ч |
40000 |
