№1025 от 03.06.2020
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 157856
ПРИКАЗ.
О продлении срока действия свидетельства об утверждении типа СИ на новый срок
О внесении изменений в описание типа СИ
О переоформлении свидетельства об утверждении типа СИ
Счетчики воды СВД, СВУ
Приказы по основной деятельности по агентству Вн. Приказ № 1025 от 03.06.2020
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «03» июня 2020 г. № 1025
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счетчики воды СВД, СВУ
Назначение средства измеренийСчетчики воды СВД, СВУ (далее - счетчики) предназначены для измерений объема холодной питьевой воды по СанПиН 2.1.4.1074-01 и горячей воды по СанПиН 2.1.4.2496-09, протекающей в системах холодного и горячего водоснабжения.
Описание средства измеренийПринцип действия счетчиков заключается в измерении числа оборотов вращающейся под действием потока воды крыльчатки, пропорциональных значению объема воды, протекающей через счетчик.
В счетчиках СВД вращение крыльчатки с закрепленным на ней магнитом передается считывающим устройством в аналого-цифровой блок, где преобразуется в величину объема воды, регистрируется нарастающим итогом и передается на цифровое беспроводное выносное индикаторное устройство (далее - выносной индикатор) по радиоканалу.
В счетчиках СВУ вращение крыльчатки передается к ведомой части магнитной муфты, установленной в счетном механизме. Счетный механизм, имеющий масштабирующий механический редуктор, обеспечивает перевод числа оборотов крыльчатки в объем измеренной воды в м3.
Счетчики состоят из:
-
- проточной измерительной камеры с патрубками и расположенной внутри крыльчаткой;
-
- аналого-цифрового блока или, радиотрансивера, антенны, источника питания и выносного индикатора (счетчики СВД);
-
- механического счетного устройства (счетчики СВУ).
Счетчики выпускаются в следующих модификациях: СВД-15; СВД-20; СВУ-15;
СВУ-20, которые отличаются типом индикаторного устройства и диаметром условного прохода, значениями минимального, переходного, номинального и максимального расходов воды, порогом чувствительности, ценой деления младшего разряда. Структура условного обозначения модификаций счетчиков приведена в таблице 1.
Счетчик воды СВ | X | - | X |
1 2
Таблица 1 - Структура условного обозначения
№ поля |
Описание поля |
Код поля |
Расшифровка |
1 |
Тип индикаторного устройства |
У |
механическое невыносное |
Д |
цифровое беспроводное выносное | ||
2 |
Диаметр условного прохода |
15 |
15 мм |
20 |
20 мм |

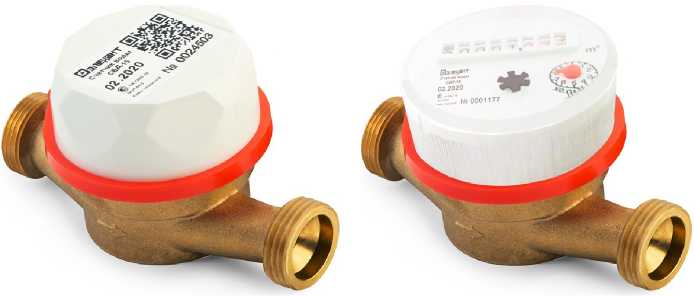

Общий вид счетчиков представлен на рисунке 1.

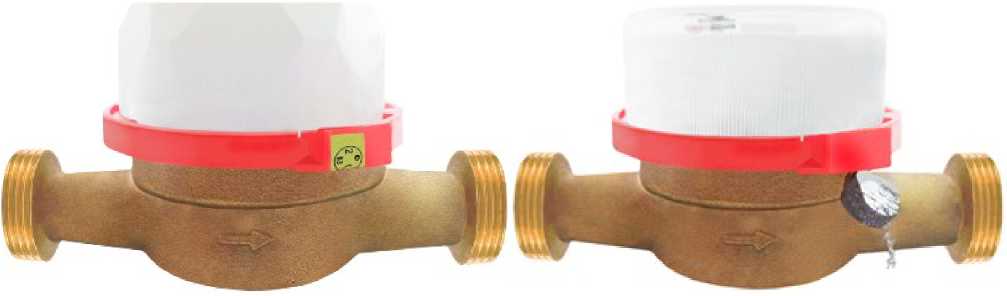

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
а) б) в)
а) - Счетчик СВД; б) - Счетчик СВУ; в) - Выносной индикатор
Рисунок 1 - Общий вид счетчиков
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Программное обеспечение (далее - ПО) счетчиков СВД по аппаратному обеспечению является встроенным и предназначено для преобразования и обработки измерительной информации. ПО хранится в энергонезависимой памяти. Программная среда постоянна, отсутствуют средства и пользовательская оболочка для программирования или изменения ПО.
ПО разделено на метрологически значимую и незначимую часть. Разделение ПО выполнено внутри кода ПО на уровне языка программирования. К метрологически значимой части ПО относятся:
-
- программные модули, принимающие участие в обработке (расчетах) результатов измерений или влияющие на них;
-
- программные модули осуществляющие идентификацию, хранение, передачу измерительной информации, защиту ПО и данных.
ПО выносного индикатора по аппаратному обеспечению является встроенным и предназначено для приема и отображения измерительной информации. ПО хранится в энергонезависимой памяти. Программная среда постоянна, отсутствуют средства и пользовательская оболочка для программирования или изменения ПО.
ПО разделено на метрологически значимую и незначимую часть. Разделение ПО выполнено внутри кода ПО на уровне языка программирования. К метрологически значимой части ПО относятся:
- программные модули осуществляющие идентификацию, и отображение измерительной информации, защиту ПО и данных.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014 - «высокий». Недопустимые влияния на метрологически значимую часть ПО через интерфейс пользователя и интерфейс связи отсутствуют. Метрологические характеристики счетчиков нормированы с учетом влияния ПО.
Идентификационные данные ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение | |
счетчик СВД |
выносной индикатор | |
Идентификационное наименование ПО |
E-SVD |
E-DIS |
Номер версии (идентификационный номер ПО) |
не ниже 1.00 |
не ниже 1.3.0 |
Метрологические и технические характеристики
Таблица 3 - Метрологические характеристики
Наименование характеристики |
Значение | |
Модификация |
СВД-15, СВУ-15 |
СВД-20, СВУ-20 |
Расход воды, м3/ч: - минимальный Qmin |
0,03 |
0,05 |
- переходный Qt |
0,12 |
0,20 |
- номинальный Qn |
1,50 |
2,50 |
- максимальный Qmax |
3,00 |
5,00 |
Порог чувствительности, м3/ч |
0,015 |
0,025 |
Метрологический класс |
В | |
Пределы допускаемой относительной погрешности, %, в диапазоне расходов: - Qmin < Q < Qt |
±5,0 | |
- Qt < Q < Qmax |
±2,0 | |
Цена деления младшего разряда, м3 |
0,0001 | |
Емкость индикаторного устройства, м3 |
99999,9999 |
Таблица 4 - Основные технические характеристики
Наименование характеристики |
Значение | |
Модификация |
СВД-15, СВУ-15 |
СВД-20, СВУ-20 |
Диаметр условного прохода Ду, мм |
15 |
20 |
Максимальное рабочее давление, МПа |
1,0 | |
Потеря давления при Qmax, МПа, не более |
0,1 | |
Габаритные размеры, мм не более: | ||
- счетчиков: | ||
- высота |
75 | |
- длина |
130 | |
- ширина |
80 | |
- выносного индикатора: | ||
- высота |
33 | |
- длина |
67 | |
- ширина |
67 | |
Масса кг, не более: | ||
- счетчиков |
0,5 | |
- выносного индикатора |
0,1 |
Продолжение таблицы 4
Наименование характеристики |
Значение |
Условия эксплуатации: | |
- температура окружающего воздуха, °С |
от +1 до +55 |
- температура рабочей среды, °С |
от +5 до +90 |
- относительная влажность воздуха | |
при температуре +35 °С, % |
до 98 |
- атмосферное давление, кПа |
от 84,0 до 106,7 |
Средний срок службы, лет |
12 |
Средняя наработка на отказ, ч |
40000 |
наносится на лицевую панель счетчиков флексографическим способом и на титульный лист паспорта типографским способом.
Комплектность средства измеренийТаблица 5 - Комплектность средства измерений
Наименование |
Обозначение |
Количество |
Счетчик воды |
СВД, СВУ |
1 шт. |
Выносной индикатор |
— |
1 шт.* |
Руководство по эксплуатации |
ЭЛХТ.407212.001 РЭ |
1 экз.** |
Паспорт |
ЭЛХТ.407212.001 ПС |
1 экз. |
Методика поверки |
ЭЛХТ.407212.001 МП с изменением № 1 |
1 экз.** |
Комплект монтажных частей |
— |
1 комплект |
Примечания: * - поставляется в зависимости от заказа; ** - на партию. |
осуществляется по документу ЭЛХТ.407212.001 МП «ГСИ. Счетчики воды СВД, СВУ. Методика поверки» с измерением №1, утвержденному ФБУ «Омский ЦСМ» 28.02.2020 г.
Основные средства поверки:
-
- установка поверочная УПСЖ 50/ВМ (рег. №29553-05);
-
- секундомер СОПпр-2а-2-010 (рег. №11519-06).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке, а также на счетчик в соответствии с рисунком 2.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к счетчикам воды СВД, СВУПриказ Росстандарта от 07.02.2018 г. №256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
ГОСТ Р 50193.1-92 Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Технические требования
ГОСТ Р 50601-93 Счетчики питьевой воды крыльчатые. Общие технические условия ЭЛХТ.407212.001 ТУ Счетчики воды СВД, СВУ. Технические условия
ИзготовительОбщество с ограниченной ответственностью «Элехант» (ООО «Элехант»)
ИНН 8601045642
Адрес: 644005, г. Омск, ул. Толстого, 43
Телефон: +7 (3812) 35-36-10
Web-сайт: https://elehant.ru
E-mail: info@elehant.ru
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области»
(ФБУ «Омский ЦСМ»)
Адрес: 644116, г. Омск, ул. 24 Северная, 117-А
Телефон (факс): +7 (3812) 68-07-99; +7 (3812) 68-04-07
Web-сайт: http://csm.omsk.ru
E-mail: info@ocsm.omsk.ru
Аттестат аккредитации ФБУ «Омский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа рег. №RA.RU.311670 от 01.07.2016 г.
Заместитель
Руководителя Федерального агентства по техническому регулированию и метрологии
А.В. Кулешов
М.п.
«03» июня 2020 г.
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ___
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ03 июня 2020 г.
№ Ю25
Москва
О переоформлении, продлении срока действия свидетельства об утверждении типа средства измерений № 59960/1 «Счетчики воды СВД, СВУ» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями ООО «Люмэкс-маркетинг» от 11 июня 2019 г. № 12/113 и № 12/114 п р и к а з ы в а ю:
-
1. Внести изменения в описание типа на счетчики воды СВД, СВУ, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 61754-15, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Установить методику поверки по документу ЭЛХТ.407212.001 МП «ГСП. Счетчики воды СВД, СВУ. Методика поверки» с изменением № 1, утвержденному ФБУ «Омский ЦСМ» 28 февраля 2020 г., и распространить действие методики поверки на счетчики воды СВД, СВУ, находящиеся в эксплуатации.
-
3. Переоформить свидетельство об утверждении типа № 59960/1 «Счетчики воды СВД, СВУ», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 61754-15, в связи с внесением изменений в методику поверки.
-
4. Продлить срок действия свидетельства об утверждении типа средств измерений № 59960/1 «Счетчики воды СВД, СВУ» на последующие 5 лет.
-
5. Управлению государственного надзора и контроля (А.М.Кузьмину), ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.
-
6. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С.С. Голубев
