Номер по Госреестру СИ: 78538-20
78538-20 Микроскопы измерительные оптические
(STM7)
Назначение средства измерений:
Микроскопы измерительные оптические STM7 предназначены для измерений линейных размеров элементов рельефа по осям Х, Y и Z поверхности твердотельных объектов.
Внешний вид.

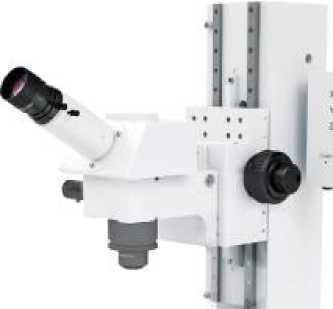

Микроскопы измерительные оптические
Рисунок № 1
Внешний вид.
Микроскопы измерительные оптические
Рисунок № 2
Внешний вид.
Микроскопы измерительные оптические
Рисунок № 3
Внешний вид.
Микроскопы измерительные оптические
Рисунок № 4
Общие сведения
Дата публикации - 24.07.2020
Срок свидетельства - 29.06.2025
Номер записи - 177602
ID в реестре СИ - 1364404
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Микроскоп измерительный оптический STM7-MFA, Микроскоп измерительный оптический STM7-LFA, Микроскоп измерительный оптический STM7 модификации STM7-LFA, STM7-LFA,
Производитель
Изготовитель - Фирма "OLYMPUS Corporation"
Страна - ЯПОНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
В условиях ограничения доступа к иностранным рынкам измерительной техники, обусловленного внешним санкционным давлением, информация об отечественных средствах измерений, аналогичных средствам измерений импортного производства, является чрезвычайно востребованной.
В рамках Плана мероприятий по реализации Стратегии обеспечения единства измерений в Российской Федерации до 2025 года с 2018 года Росстандартом на основании сведений, предоставляемых отечественными изготовителями измерительной техники подготовлен и ежегодно актуализируется Перечень средств измерений отечественного производства, аналогичных средствам измерений импортного производства.
Перечень средств измерений отечественного производства, аналогичных средствам измерений импортного производства, предназначен для информирования потребителей о возможностях соответствующей замены импортных средств измерений на отечественные. Перечень подготовлен на основании предложений отечественных изготовителей измерительной техники и носит рекомендательный характер. При использовании информации из данного перечня для практического применения необходимо проведение детального сравнительного анализа метрологических и технических характеристик средств измерений, установленных при утверждении типов средств измерений, по результатам которого осуществляется принятие решения о возможности/невозможности замены средства измерений импортного производства отечественным.
Бесплатный
Статистика
Кол-во поверок - 5
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1142 от 2020.06.29 ПРИКАЗ об утверждении типов СИ 44 КИБ
№439 от 2021.04.01 Об организации деятельности технического комитета по стандартизации "Спирт этиловый, спиртные напитки и спиртосодержащая продукция"
Наличие аналогов СИ: Микроскопы измерительные оптические (STM7)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
78538-20 Микроскопы измерительные оптические (STM7) Фирма "OLYMPUS Corporation" (ЯПОНИЯ ) |
68958-17 Системы видеоизмерительные (NORGAU) Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд") (РОССИЯ г. Москва) |
|
78538-20 Микроскопы измерительные оптические (STM7) Фирма "OLYMPUS Corporation" (ЯПОНИЯ ) |
71098-18 Системы анализа микроструктуры объектов (AXALIT) Общество с ограниченной ответственностью "АКСАЛИТ Софт" (ООО "АКСАЛИТ Софт") (РОССИЯ г. Екатеринбург) |
|
78538-20 Микроскопы измерительные оптические (STM7) Фирма "OLYMPUS Corporation" (ЯПОНИЯ ) |
78908-20 Системы видеоизмерительные (NORGAU) ООО "Норгау Руссланд" (РОССИЯ г.Москва) |
Все средства измерений ООО "Норгау Руссланд"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
50074-12 01.06.2017 |
Микроскопы измерительные оптические, OLYMPUS STM6, STM6-LM Фирма "OLYMPUS Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
|
64204-16 |
Микроскоп конфокальный лазерный, LEXT OLS 4100 Фирма "OLYMPUS Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
76632-19 29.11.2024 |
Микроскопы конфокальные лазерные измерительные, LEXT OLS5000 Фирма "OLYMPUS Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
78538-20 29.06.2025 |
Микроскопы измерительные оптические, STM7 Фирма "OLYMPUS Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
В представленном отчете задача подсчета объема пака СИ сводится к вычислению количества записей в реестре поверок ФГИС АРШИН с уникальным сочетанием заводского номера СИ и типа СИ в периоде 12 лет, начиная с 2010г. Мы предполагаем, что сочетание серийного номера СИ и типа СИ является уникальным для каждого конкретного образца СИ и будет повторяться исключительно при периодических и внеочередных поверках.
На графике столбчатая диаграмма показывает количество новых СИ, зафиксированных за каждый рассматриваемый год, а график, отображенный в виде линии показывает накопленный объем (коммуляту), т.е. объем парка СИ. График имеет возможность масштабирования и экспорта данных в Exсel.
Кто поверяет Системы видеоизмерительные (NORGAU)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "НИЦПВ" (RA.RU.311409) | 3 | 1 | 3 | 0 | 0 | 1 | 1 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Системы видеоизмерительные (NORGAU)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Управление микроскопом и обработка результатов измерений осуществляется с помощью ПЭВМ с использованием специализированного программного обеспечения (ПО) «STM7-BSW». ПО «STM7-BSW» позволяет проводить измерения линейных размеров элементов рельефа по осям X, Y Z. ПО «STM7-BSW» не может быть использовано отдельно от микроскопа.
Идентификационные данные программного обеспечения указаны в таблице 1.
Таблица 1
|
Идентификационное наименование ПО |
STM7-BSW |
|
Номер версии (идентификационный номер) ПО |
1.3.2 или выше |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
|
Алгоритм вычисления цифрового идентификатора ПО |
- |
Уровень защиты ПО соответствует типу «средний» согласно Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на лицевую панель рамы микроскопа в виде наклейки, и на титульный лист эксплуатационной документации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационной документации.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к микроскопам измерительным оптическим STM7Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу МП 78538-20 «Микроскопы измерительные оптические STM7. Методика поверки», утвержденному АО «НИЦПВ» 08 июня 2019 г.
Основные средства поверки:
-
- меры длины концевые плоскопараллельные 3-го разряда согласно Государственной поверочной схеме (Приказ Росстандарта от 29.12.2018 №2840), набор №1 (рег. №35954-07);
-
- мера длины штриховая типа 11Б по ГОСТ 12069-90 (диапазон измерений 0-200 мм, класс точности 1 по ГОСТ 12069-90);
-мера ширины и периода специальная МШПС-2.0К (рег. №33598-06).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого микроскопа с требуемой точностью.
Знак поверки наносится на лицевую панель основного блока микроскопа в виде наклейки, как показано на рисунках 1 и 2 и на свидетельство о поверке.
Изготовитель
Фирма OLYMPUS Corporation, ЯпонияАдрес: Shinjuku Monolith, 2-3-1, Nishi-Shinjuku, Shinjuku-ku, Tokyo 163-0914, Japan Тел./факс: 81-42-545-8111/81-42-544-9795
E-mail: info@olympus-global.com
Заявитель
Общество с ограниченной ответственностью «Мелитэк» (ООО «Мелитэк»)Адрес: 117342, г. Москва, ул. Обручева, д. 34/63, строение 2
Тел./факс: (495) 781-07-85
E-mail: info@melytec.ru
Испытательный центр
Акционерное общество «Научно-исследовательский центр по изучению свойств поверхности и вакуума» (АО «НИЦПВ»)Адрес: 119421, г. Москва, ул. Новаторов, д. 40, корп. 1
Тел./факс: (495) 935-97-77
E-mail: nicpv@mail.ru
Микроскопы измерительные оптические STM7 (далее - микроскопы) выпускаются в модификациях STM7-SF, STM7-SFA, STM7-MF, STM7-MFA, STM7-LF, STM7-LFA. Принцип действия микроскопов основан на измерении перемещения предметного столика по осям Х и Y и блока фокусировки по оси Z (для линейных размеров в плоскости XY и по оси Z соответственно) измерительной системой микроскопа. При этом контроль перемещения по осям X, Y осуществляется визирным методом по изображению, полученному от исследуемого объекта. Перемещение по оси Z контролируется с помощью системы фокусировки, основанной на конфокальном методе.
Перемещения предметного столика и блока фокусировки осуществляется либо в ручном режиме (модификации STM7-SF, STM7-MF, STM7-LF), либо с помощью моторизованного привода (модификации STM7-SFA, STM7-MFA, STM7-LFA).
Микроскоп оснащен измерительными и металлографическими объективами и может работать в следующих режимах:
-
- в отраженном свете в режиме светлого поля;
-
- в отраженном свете в режиме темного поля;
-
- в отраженном свете в режиме дифференциально-интерференционного контраста (ДИК);
-
- в отраженном поляризованном свете.
Для работы в режиме отраженного света используется светодиод белого свечения, а в режиме проходящего света - светодиод зеленого свечения с длиной волны от 520 до 550 нм. В зависимости от решаемых задач, микроскоп может комплектоваться объективами с кратностью увеличения от 1х до 100х.
Микроскоп выполнен в настольном варианте и включает основной блок, состоящий из рамы, на которой расположены предметный столик, револьверная головка с моторизованным приводом с объективами, осветитель отраженного света, блок навигации системы фокусировки (либо блок автоматической фокусировки), окулярный тубус с окуляром, блок цифрового индикатора, цифровая камера. Отдельно расположенными являются блок питания, блок управления рамой, контроллер блока автоматической фокусировки, персональный компьютер с управляющей программой, которые соединены между собой и с основным блоком электрическими кабелями.
В зависимости от диапазона перемещения предметного столика, микроскопы поставляются в модификациях STM7-SF, STM7-SFA (рама малого размера), STM7-MF, STM7-MFA (рама среднего размера), STM7-LF, STM7-LFA (рама большого размера).
Модификации микроскопа с моторизованным приводом (имеющие букву «А» в обозначении) оснащены блоком автоматической фокусировки и контроллером блока автоматической фокусировки вместо блока навигации системы фокусировки и панели управления механизмом рамы с ручным приводом для модификаций STM7-SF, STM7-MF, STM7-LF.
Общий вид микроскопов модификаций STM7-SF (STM7-MF, STM7-LF) и модификаций STM7-SFA (STM7-MFA, STM7-LFA) представлен на рисунках 1 и 2 соответственно.
Пломбирование микроскопов не предусмотрено.

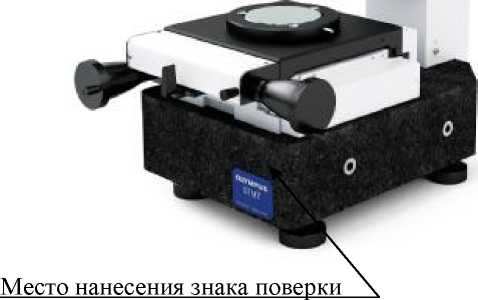

Место нанесения знака поверки >

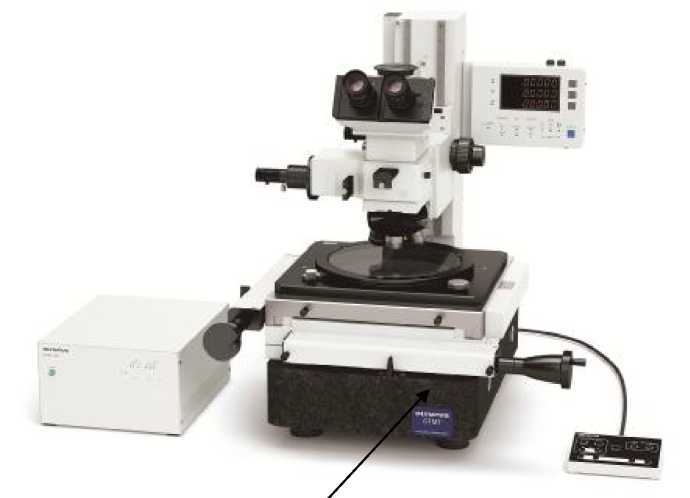

Рисунок 1 - Общий вид микроскопа измерительного оптического STM7-SF (STM7-MF, STM7-LF)
Рисунок 2 - Общий вид микроскопа измерительного оптического STM7-SFA
(STM7-MFA, STM7-LFA)
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Микроскоп измерительный оптический* |
Модификация STM7-SF, STM7-SFA, STM7-MF, STM7-MFA, STM7-LF или STM7-LFA |
1 шт. |
|
Объективы |
Измерительные ММ6-0В, металлографические MPLFLN, MPLFLN-BD, LMPLFLN или LMPLFLN-BD серии |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
- |
1 экз. |
- конфигурация по согласованию с заказчиком.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Модификация микроскопа | ||
|
STM7-SF, STM7- SFA, |
STM7-MF, STM7-MFA |
STM7-LF, STM7-LFA | |
|
Диапазон измерений линейных размеров, мм ось Х, Y ось Z:
тив |
от 0,0005 до 50 (предметный столик STM7-CS50) от 0,0005 до 100 (предметный столик STM7-CS100) от 0,0005 до 120 от 0,0005 до 175 |
от 0,0005 до 200 от 0,0005 до 120 от 0,0005 до 175 |
от 0,0005 до 250 от 0,0005 до 90 от 0,0005 до 145 |
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров, мкм (L - измеряемая длина, мм) ось X, Y ось Z |
±(1,5+L/50) ±(3+L/10) |
±(1,5+L/50) ±(3+L/10) |
±(1,5+L/50) ±(3+L/10) |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Модификация микроскопа | ||
|
STM7-SF, STM7-SFA, |
STM7-MF, STM7-MFA |
STM7-LF, STM7-LFA | |
|
Дискретность отсчета, мкм |
0,1 |
0,1 |
0,1 |
|
Допустимая масса образца, кг, не более |
5 |
10 |
15 |
|
Габаритные размеры основного блока (ДхШхВ), мм, не более |
466х583х811 |
606х762х811 |
804х1024х844 |
|
Масса, кг, не более |
92 |
159 |
284 |
|
Напряжение питания от однофазной сети переменного тока частотой 50/60 Гц, В |
220-240 | ||
|
Потребляемая мощность, Вт, не более |
80 | ||
|
Условия эксплуатации: - температура окружающей среды, °С -относительная влажность воздуха, % |
от +18 до +22 от 55 до 75 | ||
