Номер по Госреестру СИ: 50074-12
50074-12 Микроскопы измерительные оптические
(OLYMPUS STM6, STM6-LM)
Назначение средства измерений:
Микроскопы измерительные оптические OLYMPUS STM6, STM6-LM (далее - микроскопы) предназначены для измерений линейных размеров деталей.
Внешний вид.
Микроскопы измерительные оптические
Рисунок № 1
Внешний вид.
Микроскопы измерительные оптические
Рисунок № 2
Программное обеспечение
Микроскопы работают со встроенным программным обеспечением SMM.
Все программное обеспечение метрологически значимо.
Программа «SMM» обеспечивает сбор информации, обработку данных, сохранение и печать полученных результатов.
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
SMM |
SMM |
03.04 |
-* |
Motorola S Format |
*-цифровой идентификатор программного обеспечения является построчным.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на боковую панель микроскопа в виде наклейки и на титульный лист руководства по эксплуатации типографским способом
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений приведена в документах:
«Микроскопы измерительные оптические OLYMPUS STM6. Руководство по эксплуатации».
«Микроскопы измерительные оптические OLYMPUS STM6-LM. Руководство по эксплуатации».
Лист № 6 всего листов 6
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к микроскопам измерительным оптическим OLYMPUS STM6, STM6-LM
1. МИ 2060-90 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1 • 10-6...50 м и длин волн в диапазоне 0,2...50 мкм».
2. Техническая документация фирмы «OLYMPUS Corporation», Япония.
Поверка
Поверкаосуществляется по документу «Микроскоп измерительный оптический OLYMPUS STM6, STM6-LM. Методика поверки. МП 2512-0014-2012», утвержденному ГЦИ СИ ФГУП «ВНИ-ИМ им. Д.И. Менделеева» в феврале 2012 г.
Основное средство поверки - комплект мер длины концевых плоскопараллельных 3 разряда с пределами измерения (0 - 100) мм и (0 - 200) мм по МИ 2060-90.
Заявитель
ООО «Мелитэк»Адрес: 117342, Москва,ул. Обручева, дом. 34/63, стр.2
Тел/факс: (495)781-07-85
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева», аттестат аккредитации № 30001-10
Адрес: 190005, Санкт-Петербург, Московский пр., 19 Тел.: (812) 251-76-01
Факс: (812) 713-01-14
E-mail: info@vniim.ru
Принцип действия микроскопов основан на оптическом визирном методе, при этом перекрестие окуляра поочередно наводится на края измеряемого объекта (посредством перемещения предметного столика). Перемещения предметного столика измеряются системой, состоящей из оптической измерительной линейки и счетчика.
Микроскопы состоят из оптического микроскопа, осветителя, блока питания и пульта управления.
Оптический микроскоп состоит из: рамы, на которой установлены подвижный столик и вертикальная стойка; к вертикальной стойке крепятся тубус с окулярами, осветитель, объективы и жидкокристаллический дисплей; вдоль координатных осей X, Y, Z монтируются оптические линейки и счетчики (на базе для координат X, Y и стойке для координаты Z).
Свет от осветителя направляется на объект (расположенный на предметном столике) с помощью зеркала и конденсора. Измерения выполняются в проходящем и отраженном свете (поляризованном и неполяризованном).
Микроскопы выпускаются в модификациях: STM6-LM-F31, STM6-LM-F35, STM6-F00, STM6-F10, STM6-F21, различающихся типом рамы, количеством возможных перемещений - по осям X, Y или X, Y, Z; диапазонами и дискретностью перемещений столиков, наличием или отсутствием автоматической фокусировки, габаритными размерами и массой.
Фокусировка производится в ручном (модификации STM6-F00, STM6-F10) и автоматическом режиме (модификации STM6-LM-F31, STM6-LM-F35 и STM6-F21-лазерная автофокусировка через объектив). Автоматическая фокусировка используется как для наведения на объект при измерении по осям X и Y, так и для измерения высоты (по оси Z).
Микроскопы могут укомплектовываться различными столиками и объективами. Столики отличаются габаритами и диапазонами измерений. Объективы, входящие в состав микроскопов, поставляются наборами из двух серий: MM6-OB - серии и UIS - серии и от
личаются диапазоном увеличений и рабочей дистанцией. Внешний вид микроскопов представлен на рис. 1 и 2.

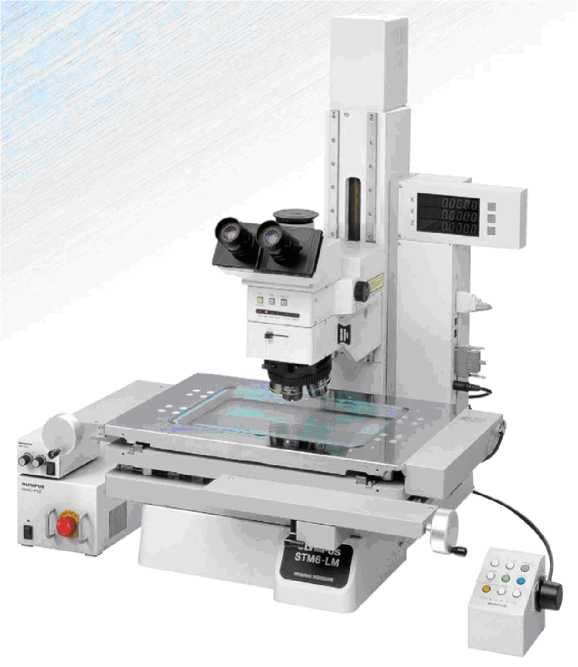

Рисунок 1 - Внешний вид микроскопа измерительного оптического OLYMPUS STM6-LM
Рисунок 2 - Внешний вид микроскопа измерительного оптического OLYMPUS STM6
Таблица 2
№ п/п |
Индивидуальные аксессуары /Наименование |
Количество, шт. |
STM6-LM-F31 | ||
1 |
Микроскоп оптический OLYMPUS STM6-LM |
1 |
2 |
Счетчик перемещения с дискретностью 0,1 мкм по XYZ |
1 |
3 |
Столик с ходом 250 (Х) х 150мм (Y) |
1 |
STM6-LM-F35 | ||
4 |
Микроскоп оптический OLYMPUS STM6-LM |
1 |
5 |
Счетчик перемещения с дискретностью 0,5мкм по XYZ |
1 |
6 |
Столик с ходом 250 (Х) х150мм (Y) |
1 |
STM6-F00 | ||
7 |
Микроскоп оптический OLYMPUS STM6 |
1 |
8 |
Счетчик перемещения с дискретностью 0,5мкм по XY |
1 |
9 |
Столик с ходом 50 (Х) х50мм (Y) (Опция 100х50мм) |
1 |
STM6-F10 | ||
10 |
Микроскоп оптический OLYMPUS STM6 |
1 |
11 |
Счетчик перемещения с дискретностью 0,5мкм/ 0,1мкм по XYZ |
1 |
12 |
Столик с ходом 100 (Х) х50мм (Y) (Опция 100х100мм) |
1 |
STM6-F21 | ||
13 |
Микроскоп оптический OLYMPUS STM6 с моторизацией по оси Z |
1 |
14 |
Столик с ходом 150 (Х) х100мм (Y) (Опция 100х100мм) |
1 |
Таблица 3
№ п/п |
Общие аксессуары / Наименование |
Количество, шт. |
1 |
Объективы 1х-3х-5х-10х (UIS - серии) или 5х-10х-20х-50х- 100х-150х (MM6-OB - серии) |
1 |
2 |
Осветитель: оптоволоконный (галогенная или светодиодная подсветка) |
1 |
3 |
Комплект ЗИП |
1 |
4 |
Руководство по эксплуатации |
1 |
5 |
Методика поверки |
1 |
Таблица 1
№ п/п |
Наименование характеристики |
Значение характеристики | ||||
STM6-LM-F31 |
STM6-LM-F35 |
STM6-F00 |
STM6-F10 |
STM6-F21 | ||
1 |
Диапазон измерений линейных размеров, мм | |||||
X |
0-250 |
0-50, 0-100*** | ||||
Y |
0-150 |
0-50, 0-100*** | ||||
Z |
0-205*, 0-150** |
- |
0-150*, 0-100** | |||
2 |
Пределы допускаемой абсолютной погрешности измерений линейных размеров, мкм | |||||
X |
±(3+5<L/D) | |||||
Y | ||||||
Z |
0,1±(3+8-L/205) |
0,5±(3+8-L/205) |
- |
0,5±(3+8-L/150) | ||
3 |
Дискретность, мкм |
0,1 |
0,5 |
0,5 |
0,5/0,1 |
0,1 |
4 |
Питание от сети переменного тока с параметрами:
|
220±22 50±1 | ||||
5 |
Потребляемая мощность, Вт, не более |
80 | ||||
6 |
Условия эксплуатации:
|
от 17 до 23 от 55 до 75 от 84 до 106,7 | ||||
7 |
Г абаритные размеры, мм, не более |
791х369х578 |
465x596x430 |
465x592x430 |
465x695x430 | |
8 |
Масса, кг, не более |
175 |
100 | |||
9 |
Наработка на отказ, ч, не менее |
10000 | ||||
10 |
Средний срок службы, лет |
10 |
L - измеряемый линейный размер, мм;
D - диапазон измерений линейных размеров, мм.
* - c объективами UIS - серии
** - c объективами MM6-OB - серии
*** - в зависимости от модели столика
