Номер по Госреестру СИ: 78341-20
78341-20 Вычислители
(SensoStar C)
Назначение средства измерений:
Вычислители SensoStar С (далее - вычислители) предназначены для измерений и преобразований входных электрических сигналов (сопротивление и количество электрических импульсов) в значения соответствующих физических величин (температура и объем) с последующим вычислением тепловой энергии (мощности), а также измерения текущего времени.
Внешний вид.
Вычислители
Рисунок № 1
Внешний вид.
Вычислители
Рисунок № 2
Внешний вид.
Вычислители
Рисунок № 3
Программное обеспечение
Программное обеспечение (ПО) устанавливается (прошивается) в энергонезависимую память при изготовлении, далее ограничение доступа обеспечивается пломбой, место нанесения которой приведено на рисунке 2.
Нормирование метрологических характеристик вычислителя проведено с учётом влияния ПО.
Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
1.00 |
Номер версии (идентификационный номер) ПО |
не ниже 0.05 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к вычислителям SensoStar С
ГОСТ Р ЕН 1434-1-2011 Теплосчетчики. Часть 1. Общие требования
Техническая документация изготовителя
Поверка
Поверкаосуществляется по документу МЦКЛ.0287.МП «ГСИ. Вычислители SensoStar C. Методика поверки», утвержденному ЗАО КИП «МЦЭ» 04.12.2019 г.
Основные средства поверки:
-
- калибратор электрических сигналов MC5-R, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений № 22237-08;
-
- имитаторы термопреобразователей сопротивления МК3002, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений № 18854-99;
-
- секундомер электронный «Интеграл С-01», регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений № 44154-16.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в соответствующий раздел паспорта и/или на бланк свидетельства о поверке, а также на корпус вычислителя.
Изготовитель
«Engelmann Sensor GmbH», Германия
Адрес: Рудольф-Дизель Штрассе 24-28, D-69168 Вислох, Германия
Телефон/факс: +49 6222 98 00 0 / +49 6222 98 00 50
Web-сайт: www.engelmann.de
Е-mail: info@engelmann.de
Испытательный центр
Закрытое акционерное общество Консалтинго-инжиниринговое предприятие«Метрологический центр энергоресурсов»
Адрес: 125424, г. Москва, Волоколамское шоссе, д. 88, стр.8
Телефон/факс: +7 (495) 491-78-12
Web-сайт: http://www.kip-mce.ru
Е-mail: sittek@mail.ru
Принцип действия вычислителя состоит в обработке измерительных сигналов, поступающих от датчика объёмного расхода теплоносителя, датчиков температуры, вычисления и отображения на индикаторном устройстве вычислителя (далее - индикаторное устройство) результатов измерений и информации:
-
- количества тепловой энергии, Гкал, кВт*ч, МВт*ч;
-
- текущей тепловой мощности, Гкал/ч, МВт;
-
- текущего объёмного расхода теплоносителя в подающем или обратном трубопроводах, м3/ч;
-
- объёма теплоносителя в подающем или обратном трубопроводах, м3;
-
- температуры теплоносителя в подающем и обратном трубопроводах, °С;
-
- разности температур теплоносителя в подающем и обратном трубопроводах, °С;
-
- текущей даты дд.мм.гггг;
-
- текущего времени, чч.мм.сс;
-
- время работы в штатном режиме, ч;
-
- серийный номер.
Вычислитель выполнен в виде электронного блока в пластиковом корпусе. Внутри корпуса расположена печатная плата электронного модуля с микропроцессором, дисплеем, источником питания (литиевая батарея) и клеммными колодками для подключения кабелей.
Вычислители опционально обеспечивают дистанционную передачу информации через интерфейсы типа: оптический интерфейс или импульсный выход или M-Bus или wireless M-Bus (радиосвязь).
В энергонезависимой памяти вычислителя хранятся результаты измерений, диагностическая информация и накапливаются данные о времени штатной работы. Ёмкость архива не менее: часового - 60 суток; суточного - 6 месяцев, месячного (итоговые значения) - 3 года.
Общий вид вычислителя представлен на рисунке 1.

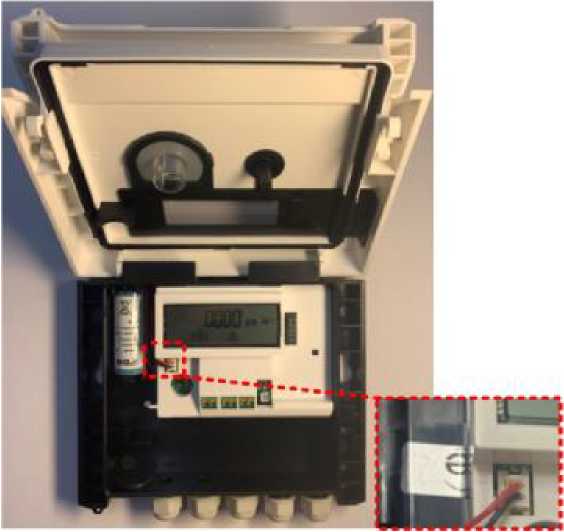

Пломба (наклейка) изготовителя предотвращающая доступ к элементам конструкции устанавливается в соответствии с рисунком 2. Схема пломбировки от несанкционированного доступа, обозначение мест нанесения пломб эксплуатирующей организацией представлены на рисунке 3.

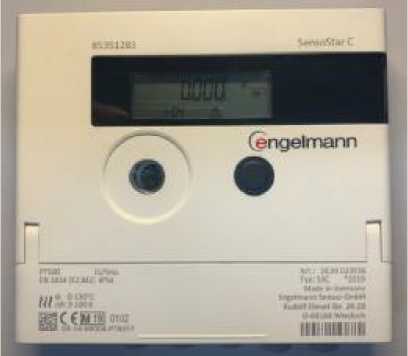

Рисунок 1 - Общий вид вычислителя

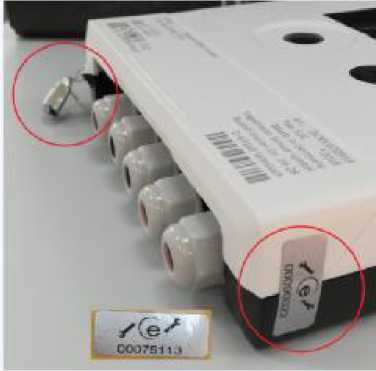

Рисунок 3 - Схема пломбировки от несанкционированного доступа эксплуатирующей организацией
Рисунок 2 - Схема пломбировки предотвращающая доступ к элементам конструкции
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазоны и параметры входных сигналов:
|
10 25 75 Pt500 по ГОСТ 6651-2009 от 500,000 до 786,626 от 0 до 150 |
Пределы допускаемой абсолютной погрешности при измерении сигналов сопротивления и преобразования в значение температуры, °С |
±0,1 |
Пределы допускаемой относительной погрешности измерений и преобразований входных аналоговых с последующим вычислением тепловой энергии (тепловой мощности), % |
±(0,5+Atmin/At) |
Пределы допускаемой относительно погрешности измерений текущего времени, % |
±0,05 |
* Класс IB по ГОСТ Р ЕН 1434-2-2011. ** Atmin - минимальная разность температур при которой вычислитель измеряет с указанной погрешностью, равна 3 °С; At - разность температуры при которой вычисляется тепловая энергия, принимает значения от 3 до 100 °С. |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Рабочие условия эксплуатации:
|
от +5 до +55 до 95% при температуре +35°С от 84,0 до 106,7 |
Напряжение элемента питания постоянного тока, В |
3 |
Срок службы элемента питания, лет, не менее |
12 |
Степень защиты по ГОСТ 14254-2015 |
IP54 |
Габаритные размеры (длина х ширина х высота), мм, не более |
150х130х35 |
Масса, г, не более |
350 |
Средний срок службы, лет |
12 |
Средняя наработка на отказ, ч |
75000 |
