Номер по Госреестру СИ: 77339-20
77339-20 Счетчики воды
(WaterStar M)
Назначение средства измерений:
Счётчики воды WaterStar M (далее - счётчики) предназначены для измерения объёма холодной питьевой воды по СанПиН 2.1.4.1074-01 и горячей воды в сетях горячего водоснабжения и тепловых сетях по СанПиН 2.1.4.2496-09.
Внешний вид.
Счетчики воды
Рисунок № 1
Внешний вид.
Счетчики воды
Рисунок № 2
Программное обеспечение
Счётчики имеют встроенное программное обеспечение (ПО), которое устанавливается (прошивается) в энергонезависимой памяти при изготовлении. В процессе эксплуатации ПО не может быть изменено, т.к. конструкция счётчиков исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Нормирование метрологических характеристик счётчиков проведено с учётом влияния ПО.
Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
01 |
Номер версии (идентификационный номер) ПО, не ниже |
05 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к счётчикам воды WaterStar MПриказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости
Техническая документация изготовителя
Поверка
Поверкаосуществляется по документу МЦКЛ.0280.МП «ГСИ. Счётчики воды WaterStar M. Методика поверки», утвержденному ЗАО КИП «МЦЭ» 23.08.2019 г.
Основные средства поверки:
-
- рабочий эталон 3-го разряда (стационарный) в соответствии с ГПС (часть 1), утвержденной приказом Росстандарта от 07.02.2018 г. № 256, диапазон от 0,01 до 2,5 м3/ч;
-
- рабочий эталон 3-го разряда (передвижной) в соответствии с ГПС (часть 1), утвержденной приказом Росстандарта от 07.02.2018 г. № 256, диапазон от 0,01 до 5 м3/ч.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых счётчиков с требуемой точностью.
Знак поверки наносится в соответствующий раздел паспорта и/или на бланк свидетельства о поверке.
Изготовитель
«Engelmann Sensor GmbH», Германия
Адрес: Рудольф-Дизель Штрассе 24-28, D-69168 Вислох, Германия
Телефон/факс: +49 6222 98 00 0 / +49 6222 98 00 50
Web-сайт: www.engelmann.de
Е-mail: info@engelmann.de
Испытательный центр
Закрытое акционерное общество Консалтинго-инжиниринговое предприятие«Метрологический центр энергоресурсов»
Адрес: 125424, г. Москва, Волоколамское шоссе, д. 88, стр.8
Телефон/факс: +7 (495) 491-78-12
Web-сайт: http://www.kip-mce.ru
Е-mail: sittek@mail.ru
Принцип действия счётчика состоит в измерении числа оборотов крыльчатки, вращающейся под действием потока протекающей воды. Количество оборотов крыльчатки пропорционально объёму воды, протекающей через счётчик. Поток воды попадает в корпус счётчика через сетку и далее поступает в измерительную полость, внутри которой на специальных опорах вращается крыльчатка. Вода, пройдя зону вращения крыльчатки, поступает через выходное отверстие в выходной патрубок. Число оборотов крыльчатки за один и тот же отрезок времени пропорционально объёму воды, прошедшему через счётчик. Передача вращения крыльчатки в счётный механизм осуществляется при помощи магнитной связи. Счётный механизм имеет датчик электронного преобразования количества оборотов крыльчатки в импульс. Импульсы поступают на микропроцессорное устройство, которое вычисляет объём воды, прошедшей через счётчик. Значение объёма индицируется на индикаторном устройстве.
Конструктивно счётчики состоят из корпуса с резьбовым присоединением (проточной части), крыльчатки и счётного механизма с индикаторным устройством.
Счётчики изготовлены из коррозионно-устойчивых материалов. Детали, соприкасающиеся с водой изготовлены из материалов, не снижающих качества воды, стойких к ее воздействию в пределах рабочего диапазона температур.
Счётчики предназначены для монтажа на горизонтальных и вертикальных трубопроводах.
Счётчики имеют различные исполнения, отличающиеся диаметрами условных проходов, диапазонами измерения объёмного расхода, температурой измеряемой среды, а также интерфейсами связи.
Счётчики опционально обеспечивают дистанционную передачу информации через интерфейсы типа: оптический интерфейс или wireless M-Bus (радиосвязь).
Счётчики предназначены для эксплуатации, как в качестве самостоятельного устройства, так и в составе информационных измерительных систем и информационно -вычислительных комплексов контроля и учета энергоресурсов.
Внешний вид счётчиков представлены на рисунках 1 - 2
Пломбирование счётчиков не предусмотрено. Защита от несанкционированного доступа обеспечивается конструкцией счётчиков.

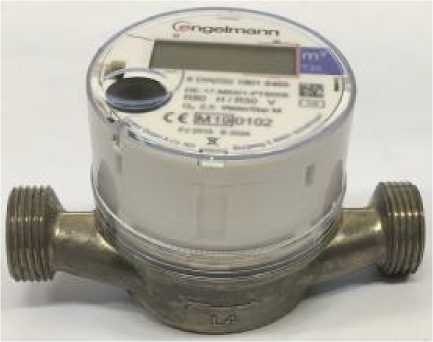

Рисунок 1 - Общий вид счётчика горячей воды
Рисунок 2 - Общий вид счётчика холодной воды
Таблица 4 - Комплектность счётчиков
Наименование |
Обозначение |
Количество |
Счётчики воды |
WaterStar M* |
1 шт. |
Паспорт |
- |
1 экз. |
Методика поверки |
МЦКЛ.0280.МП |
1 экз. на партию |
Комплект монтажных частей и принадлежностей* |
- |
1 шт. |
* - Исполнение счётчика и наличие комплекта монтажных частей и принадлежностей | ||
определяется договором на поставку. |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение | |||
Диаметр условного прохода, DN, мм |
15 |
20 | ||
Вид монтажа* |
H |
V |
H |
V |
Минимальный объёмный расход, Q1, м3/ч |
0,03 |
0,06 |
0,05 |
0,1 |
Переходный объёмный расход, Q2, м3/ч |
0,05 |
0,1 |
0,08 |
0,16 |
Номинальный объёмный расход, Qn, м3/ч |
1,5 |
1,5 |
2,5 |
2,5 |
Максимальный объёмный расход, Q4, м3/ч |
3,0 |
3,0 |
5,0 |
5,0 |
Порог чувствительности, не более, м3/ч |
0,015 |
0,01 |
0,05 |
0,025 |
Соотношение R |
R80 |
R50 |
R80 |
R50 |
Пределы допускаемой относительной погрешности измерений объёма, %:
|
±5 ±2 (при температуре воды < 30 °С) ±3 (при температуре воды > 30 °С) | |||
Потеря давления, МПа, не более |
0,040 | |||
Максимальное давление воды в трубопроводе, Pmax, МПа |
1,6 | |||
* - H - горизонтальная установка счётчика; V - вертикальная установка счётчика; ** - Соотношение Q3/Q1, где Q3 - постоянный расход, указанный в эксплуатационной документации на счётчик. |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение | |
Диаметр условного прохода, DN, мм |
15 |
20 |
Диапазон температуры воды, °С: | ||
- для счётчиков холодной воды |
от +0,1 до +30 | |
- для счётчиков горячей воды |
от +30 до +90 | |
Рабочие условия эксплуатации: | ||
- диапазон температуры окружающего воздуха, °С, при: | ||
а) эксплуатации |
от +5 до +55 | |
б) хранении |
от -20 до +55 | |
- диапазон относительной влажности воздуха, % |
до 95 % при температуре +35 °С | |
- диапазон атмосферного давление, кПа |
от 84,0 до 106,7 | |
Напряжение элемента питания постоянного тока, В |
3 | |
Срок службы элемента питания, лет, не менее |
12 | |
Степень защиты по ГОСТ 14254-2015 |
IP56 | |
Ёмкость счётного механизма, м3 |
99999,999 | |
Габаритные размеры (длина х ширина х высота), мм, не более |
110х65х60 |
130х65х65 |
Масса, г, не более |
420 |
520 |
Средний срок службы, лет, не менее |
12 | |
Средняя наработка на отказ, ч, не менее |
110000 |
