Сведения о средстве измерений: 77338-20 Теплосчетчики

Номер по Госреестру СИ: 77338-20
77338-20 Теплосчетчики
(SensoStar)

Назначение средства измерений:
Теплосчетчики SensoStar (далее - теплосчетчики) предназначены для измерений количества тепловой энергии, тепловой мощности, объёмного расхода (объёма) теплоносителя, температуры, разницы температур в системах теплоснабжения, а также измерении текущего времени.

Внешний вид.
Теплосчетчики
Рисунок № 1

Внешний вид. Теплосчетчики, http://oei-analitika.ru рисунок № 2

Внешний вид.
Теплосчетчики
Рисунок № 2

Внешний вид. Теплосчетчики, http://oei-analitika.ru рисунок № 3

Внешний вид.
Теплосчетчики
Рисунок № 3

Внешний вид. Теплосчетчики, http://oei-analitika.ru рисунок № 4

Внешний вид.
Теплосчетчики
Рисунок № 4

Внешний вид. Теплосчетчики, http://oei-analitika.ru рисунок № 5

Внешний вид.
Теплосчетчики
Рисунок № 5

Внешний вид. Теплосчетчики, http://oei-analitika.ru рисунок № 6

Внешний вид.
Теплосчетчики
Рисунок № 6

Внешний вид. Теплосчетчики, http://oei-analitika.ru рисунок № 7

Внешний вид.
Теплосчетчики
Рисунок № 7

Внешний вид. Теплосчетчики, http://oei-analitika.ru рисунок № 8

Внешний вид.
Теплосчетчики
Рисунок № 8

Общие сведения

Дата публикации - 01.04.2020
Срок свидетельства - 03.02.2025
Номер записи - 176214
ID в реестре СИ - 1141002
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Sensostar ДУ 15, SensoStar, Sensostan ф15,

Производитель

Изготовитель - Фирма "Engelmann Sensor GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

V_24 Количество поверок средств измерений в ФГИС АРШИН по разделам областей измерений

Представленный отчет состоит из круговой и столбчатой диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок.

На круговой диаграмме показано распределение поверок СИ по разделам областей измерений. Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по разделам областей измерений, существенно превышает объём поверок, загруженных в АРШИН. Это связано с тем, что многие типы СИ входят одновременно в несколько разделов.

Столбчатая диаграмма демонстрирует то же распределение поверок по разделам областей измерений, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.

В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.

Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).

При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.

Бесплатный

Статистика

Кол-во поверок - 6
Выдано извещений - 0
Кол-во периодических поверок - 5
Кол-во средств измерений - 0
Кол-во владельцев - 3
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1460 дн.

Приказы РСТ, где упоминается данный тип СИ

№139 от 2020.02.03 Об утверждении типов средств измерений 86

Наличие аналогов СИ: Теплосчетчики (SensoStar)

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель
77338-20 Теплосчетчики (SensoStar) Фирма "Engelmann Sensor GmbH" (ГЕРМАНИЯ )	64715-16 Теплосчетчики-регистраторы (ВЗЛЕТ ТСР-К) ООО «ИТЦ Взлет» (РОССИЯ г. Санкт-Петербург)
77338-20 Теплосчетчики (SensoStar) Фирма "Engelmann Sensor GmbH" (ГЕРМАНИЯ )	67815-17 Тепловычислители (ТВ7) ООО "ТЕРМОТРОНИК" (РОССИЯ г.С.-Петербург)
77338-20 Теплосчетчики (SensoStar) Фирма "Engelmann Sensor GmbH" (ГЕРМАНИЯ )	72477-18 Теплосчетчики-регистраторы (ВЗЛЕТ ТСР СМАРТ) АО "Взлет" (РОССИЯ г. Санкт-Петербург)
77338-20 Теплосчетчики (SensoStar) Фирма "Engelmann Sensor GmbH" (ГЕРМАНИЯ )	87702-22 Теплосчетчики-регистраторы (ВЗЛЕТ ТСР) Акционерное общество "Взлет" (АО "Взлет") (РОССИЯ г. Санкт-Петербург)

Все средства измерений Акционерное общество "Взлет" (АО "Взлет")

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
41937-09 01.12.2014	Тепловычислители, Sensostar2С Фирма "Engelmann Sensor GmbH" (ГЕРМАНИЯ )	ОТ МП	4 года
41938-09 22.08.2019	Теплосчетчики компактные и комбинированные, Sensostar2 (компактные) и Sensostar2+ (комбинированные) Фирма "Engelmann Sensor GmbH" (ГЕРМАНИЯ )	ОТ	4 года
77339-20 03.02.2025	Счетчики воды, WaterStar M Фирма "Engelmann Sensor GmbH" (ГЕРМАНИЯ )	ОТ МП	6 лет
77338-20 03.02.2025	Теплосчетчики, SensoStar Фирма "Engelmann Sensor GmbH" (ГЕРМАНИЯ )	ОТ МП	4 года
78341-20 29.05.2025	Вычислители, SensoStar C Фирма "Engelmann Sensor GmbH" (ГЕРМАНИЯ )	ОТ МП	4 года

V_2 Кто поверит (по типу СИ)

Отчет "кто поверит (по типу СИ)" позволяет быстро собрать статистику по поверкам конкретного типа СИ.

Для запуска отчета достаточно выбрать интересующий тип СИ из списка и нажать кнопку "Кто поверит средство измерений?"

В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.

Стоимость 200 руб. или по подписке

Кто поверяет Теплосчетчики-регистраторы (ВЗЛЕТ ТСР)

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Поверок в 2024 году	Первичных поверок	Периодических поверок	Извещений	Для юриков	Для юриков первичные	Для юриков периодические
ООО "МЕТРОСТАНДАРТ" (RA.RU.312729)		SensoStar Sensostan ф15 Sensostar ДУ 15	6		0	5	0	0	0	0

Стоимость поверки Теплосчетчики-регистраторы (ВЗЛЕТ ТСР)

Организация, регион	Стоимость, руб	Средняя стоимость

Программное обеспечение

Теплосчетчики имеют встроенное программное обеспечение (ПО), которое устанавливается (прошивается) в энергонезависимой памяти при изготовлении. В процессе эксплуатации ПО не может быть изменено, т.к. конструкция теплосчетчиков исключает возможность несанкционированного влияния на ПО и измерительную информацию.

ПО предназначено для сбора, преобразования, обработки, отображения на индикаторном устройстве вычислителя и передачи во внешние измерительные системы результатов измерений и диагностической информации.

Нормирование метрологических характеристик теплосчетчиков проведено с учётом влияния ПО.

Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	1.03
Номер версии (идентификационный номер) ПО, не ниже	0.14

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.

Сведения о методиках измерений

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к теплосчетчикам SensoStar

Приказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходом жидкости

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры

ГОСТ Р ЕН 1434-1-2011 Теплосчетчики. Часть 1. Общие требования

Техническая документация изготовителя

Поверка

осуществляется по документу МЦКЛ.0281.МП «ГСИ. Теплосчетчики SensoStar. Методика поверки», утвержденному ЗАО КИП «МЦЭ» 28.08.2019 г.

Основные средства поверки:

- рабочий эталон 2-го разряда в соответствии с ГПС (часть 1), утвержденной приказом Росстандарта от 07.02.2018 г. № 256 (диапазон воспроизведения расхода от 0,012 до 20 м³/ч);
- термостаты переливные прецизионные ТПП-1 (рег. № 33744-07);
- рабочий эталон 3-го разряда по ГОСТ 8.558-2009 (термометр сопротивления платиновый вибропрочный ТСПВ-1, рег. № 50256-12);
- измеритель температуры многоканальный прецизионный МИТ 8.15 (рег. № 19736-11).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в соответствующий раздел руководства по эксплуатации и/или на бланк свидетельства о поверке, а также на пломбы теплосчетчика в соответствии с рисунком 2.

Изготовитель

«Engelmann Sensor GmbH», Германия
Адрес: Рудольф-Дизель Штрассе 24-28, D-69168 Вислох, Германия
Телефон/факс: +49 6222 98 00 0 / +49 6222 98 00 50 Web-сайт: www.engelmann.de
Е-mail: info@engelmann.de

Испытательный центр

Закрытое акционерное общество Консалтинго-инжиниринговое предприятие
«Метрологический центр энергоресурсов»
Адрес: 125424, г. Москва, Волоколамское шоссе, д. 88, стр.8
Телефон/факс: +7 (495) 491-78-12
Web-сайт: http://www.kip-mce.ru
Е-mail: sittek@mail.ru

Принцип действия теплосчетчиков состоит в обработке вычислителем измерительных сигналов, поступающих от датчика объёмного расхода теплоносителя, датчиков температуры, вычисления и отображения на индикаторном устройстве вычислителя (далее - индикаторное устройство) результатов измерений и информации:

- количества тепловой энергии, Гкал, кВт*ч, МВт*ч;
- текущей тепловой мощности, Гкал/ч, МВт;
- текущего объёмного расхода теплоносителя в подающем или обратном трубопроводах, м³/ч;
- объёма теплоносителя в подающем или обратном трубопроводах, м³;
- температуры теплоносителя в подающем и обратном трубопроводах, °С;
- разности температур теплоносителя в подающем и обратном трубопроводах, °С;
- текущей даты дд.мм.гггг;
- текущего времени, чч.мм.сс;
- время работы в штатном режиме, ч;
- серийный номер.

Конструктивно теплосчетчики представляют собой единый теплосчетчик по ГОСТ Р ЕН 1434-1-2011 и состоят из:

- датчика объёмного расхода теплоносителя;
- пары датчиков температуры;
- вычислителя.

Теплосчетчики выпускаются в следующих модификациях :

- SensoStar Е - укомплектована крыльчатым датчиком объёмного расхода теплоносителя;
- SensoStar U и Sensostar U-Eco - укомплектованы ультразвуковым датчиком объёмного расхода теплоносителя.

Данные модификации теплосчетчиков имеют различные исполнения, отличающиеся диаметрами условных проходов, диапазонами измерения объёмного расхода, диапазонами измерений температуры и разности температур (приведены в таблицах 2 - 7), а также интерфейсами связи.

Теплосчетчики опционально обеспечивают дистанционную передачу информации через интерфейсы типа: оптический интерфейс или импульсный выход или M-Bus или wireless M-Bus (радиосвязь).

В энергонезависимой памяти теплосчетчика хранятся результаты измерений, диагностическая информация и накапливаются данные о времени штатной работы теплосчетчика, ч.

Ёмкость архива теплосчетчика не менее: часового - 60 суток; суточного - 6 месяцев, месячного (итоговые значения) - 3 года.

Общий вид теплосчетчиков представлен на рисунке 1.

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака изготовителя и/или поверки представлены на рисунке 2.

Sen &<j£i лг if

Внешний вид. Теплосчетчики-регистраторы (ВЗЛЕТ ТСР), http://oei-analitika.ru

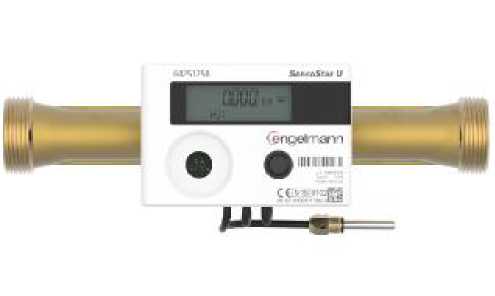

б) модификации SensoStar U

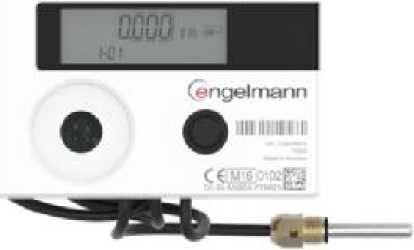

а) модификации SensoStar Е

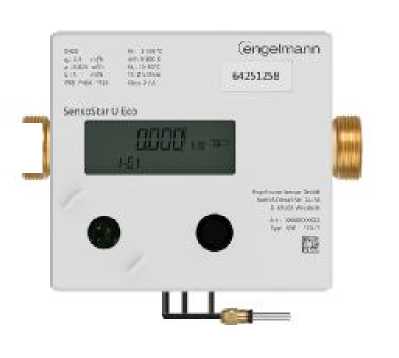

в) модификации Sensostar U-Eco

Рисунок 1 - Общий вид теплосчетчиков

Пломба

изготовителя

или

пломба с нанесенным знаком

поверки или пломба организации, установившей теплосчетчик

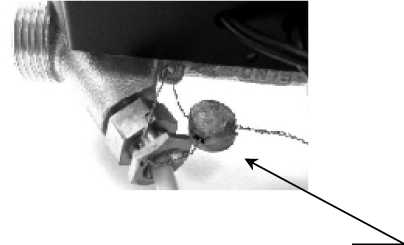

а) схема пломбировки термопреобразователя сопротивления на теплосчетчиках модификации SensoStar Е

б) схема пломбировки термопреобразователя сопротивления на теплосчетчиках модификации SensoStar U и Sensostar U-Eco

Пломба организации, установившей

Пломба-наклейка изг отовителя или пломба с нанесенным знаком поверки

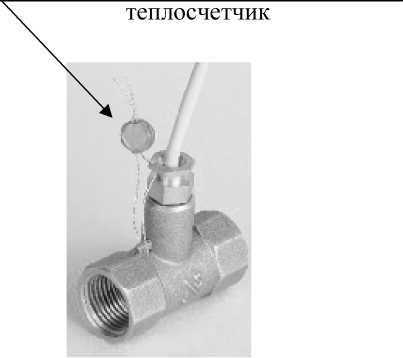

в) схема пломбировки термопреобразователя

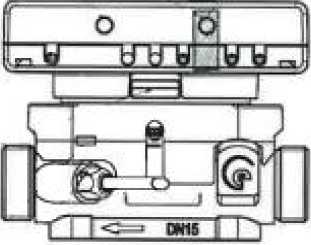

г) схема пломбировки вычислителя сопротивления на трубопроводе

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака изготовителя и/или поверки

Таблица 8 - Комплектность теплосчетчика

Наименование	Обозначение	Количество
Теплосчетчик	SensoStar*	1 шт.
Руководство по эксплуатации	-	1 экз.
Методика поверки	МЦКЛ.0281.МП	1 экз. на партию
Комплект монтажных частей и принадлежностей*	-	1 комплект
*- Модификация теплосчетчика и наличие комплекта и принадлежностей определяется договором на поставку.		монтажных частей

Таблица 2 - Метрологические характеристики SensoStar E

Наименование характеристики	Значение
Диаметр условного прохода, DN, мм	15		20
Нижнее значение объёмного расхода, q_i, м³/ч	0,024	0,06	0,06	0,1
Постоянное значение объёмного расхода, q_p, м³/ч	0,6	1,5	1,5	2,5
Верхнее значение объёмного расхода*, q_s, м³/ч	1,2	3	3	5
Диапазон измерений температуры теплоносителя, °С	от +5 до +90
Диапазон измерений разности температур теплоносителя, °С	от +3 до +85
Пределы допускаемой относительной погрешности измерений объёмного расхода (объёма) теплоносителя**, %	±(2+0,02^q_p/q), но не более ±5
Пределы допускаемой относительной погрешности измерений разности температур теплоносителя, %	±(0,5+3-Atmin/At)
Пределы допускаемой абсолютной погрешности измерений температуры теплоносителя, °С	±(0,6+0,004-t)
Пределы допускаемой относительной погрешности измерений количества тепловой энергии (тепловой мощности, %	±(3+4- Atman/ At+0,02^qp/q)
Пределы допускаемой относительно погрешности измерений текущего времени, %	±0,05
Максимальное рабочее избыточное давления теплоносителя, МПа	1,6
Максимальная потеря давления при q_p, МПа, не более	0,084
- З начение объёмного расхода, при котором теплосчетчик функционирует в течение коротких промежутков времени (не более 200 ч в год). * - Пределы погрешности приведены для диапазона расходов от qi до qs. Примечание - Обозначения в таблице: q - измеренное значение объёмного расхода теплоносителя, м³/ч; At - измеренное значение разности температур прямого и обратного потоков теплоносителя, °С; t - измеренное значение температуры прямого или обратного потоков теплоностеля, °С.

Таблица 3 - Метрологические характеристики SensoStar U

Наименование характеристики	Значение
Диаметр условного прохода, DN, мм	15		20			25		40
Нижнее значение объёмного расхода, q_i, м³/ч	0,012	0,012	0,015	0,025	0,023	0,023	0,06	0,1
Постоянное значение объёмного расхода, q_p, м³/ч	0,6	1,5	1,5	2,5	3,5	3,5	6,0	10
Верхнее значение объёмного расхода, q_s, м³/ч	1,2	3	3	5	7	7	12	20
Диапазон измерений температуры теплоносителя*, °С	от +5 до +90; от +5 до +120
Диапазон измерений разности температур теплоносителя*, °С	от +3 до +85; от +3 до +100
Пределы допускаемой относительной погрешности измерений объёмного расхода (объёма) теплоносителя**, %	±(2+0,02^q_p/q), но не более ±5
Пределы допускаемой относительной погрешности измерений разности температур теплоносителя, %	±(0,5+3- Atmin/At)

Продолжение таблицы 3

Пределы допускаемой абсолютной погрешности измерений температуры теплоносителя, °С	±(0,6+0,004-t)
Пределы допускаемой относительной погрешности измерений количества тепловой энергии (тепловой мощности, %	±(3 +4 • Atmin/ At+0,02 • qp/ q)
Пределы допускаемой относительно погрешности измерений текущего времени, %	±0,05
Максимальное рабочее избыточное давления теплоносителя, МПа	1,6
Максимальная потеря давления при q_p, МПа, не более	0,084
- Конкретные значения диапазонов указаны в эксплуатационном документе. *- Пределы погрешности приведены для диапазона расходов от qi до qs. Примечание - Обозначения в таблице: q - измеренное значение объёмного расхода теплоносителя, м³/ч; At - измеренное значение разности температур прямого и обратного потоков теплоносителя, °С; t - измеренное значение температуры прямого или обратного потоков теплоносителя, °С.

Таблица 4 - Метрологические характеристики SensoStar U-Eco

Наименование характеристики	Значение
Диаметр условного прохода, DN, мм		15
Нижнее значение объёмного расхода, q_;, м³/ч	0,024	0,06
Постоянное значение объёмного расхода, qp, м³/ч	0,6	1,5
Верхнее значение объёмного расхода, q_s, м³/ч	1,2	3
Диапазон измерений температуры теплоносителя, °С	от +5 до +90
Диапазон измерений разности температур теплоносителя, °С	от +3 до +85
Пределы допускаемой относительной погрешности измерений объёмного расхода (объёма) теплоносителя*, %	±(2+0,02^q_p/q), но не более ±5
Пределы допускаемой относительной погрешности измерений разности температур теплоносителя, %	±(0,5+3- Atmin/ At)
Пределы допускаемой абсолютной погрешности измерений температуры теплоносителя, °С	±(0,6+0,004-t)
Пределы допускаемой относительной погрешности измерений количества тепловой энергии (тепловой мощности, %	±(3+4- Atmin/ At'0,02T\|p/q)
Пределы допускаемой относительно погрешности измерений текущего времени, %	±0,05
Максимальное рабочее избыточное давления теплоносителя, МПа	1,6
Максимальная потеря давления при q_p, МПа, не более	0,084
*- Пределы погрешности приведены для диапазона расходов от qi до qs Примечание - Обозначения в таблице: q - измеренное значение объёмного расхода теплоносителя, м³/ч; At - измеренное значение разности температур прямого и обратного потоков теплоносителя, °С; t - измеренное значение температуры прямого или обратного потоков теплоносителя, °С.

Таблица 5 - Основные технические характеристики SensoStar E

Наименование характеристики	Значение
Диаметр условного прохода, DN, мм	15	20
Рабочие условия эксплуатации: - диапазон температуры окружающего воздуха, °С, при: а) эксплуатации б) хранении - диапазон относительной влажности воздуха, % - диапазон атмосферного давление, кПа	от +5 до +55 от +5 до +55 до 95% при температуре +35°С от 84,0 до 106,7
Напряжение элемента питания постоянного тока, В	3
Срок службы элемента питания, лет, не менее	12
Степень защиты по ГОСТ 14254-2015	IP54
Габаритные размеры (длина х ширина х высота), мм, не более	110х75х85	130х75х89
Масса, г, не более	755	795
Средний срок службы, лет, не менее	12
Средняя наработка на отказ, ч, не менее	104000

Таблица 6 - Основные технические характеристики SensoStar U

Наименование характеристики	Значение
Диаметр условного прохода, DN, мм	15	20	25	40
Рабочие условия эксплуатации: - диапазон температуры окружающего воздуха, °С, при: а) эксплуатации б) хранении - диапазон относительной влажности воздуха, % - диапазон атмосферного давление, кПа	от +5 до +55 от +5 до +55 до 95% при температуре +35°С от 84,0 до 106,7
Напряжение элемента питания постоянного тока, В	3
Срок службы элемента питания, лет, не менее	12
Степень защиты по ГОСТ 14254-2015	IP54
Габаритные размеры (длина х ширина х высота), мм, не более	110х75х86	130х75х89	150х75х92	200х75х95 300х75х95
Масса, г, не более	740	790	950	2050
Средний срок службы, лет, не менее	12
Средняя наработка на отказ, ч, не менее	104000

Таблица 7 - Основные технические характеристики SensoStar U-Eco

Наименование характеристики	Значение
Диаметр условного прохода, DN, мм	15
Рабочие условия эксплуатации: - диапазон температуры окружающего воздуха, °С, при: а) эксплуатации б) хранении - диапазон относительной влажности воздуха, % - диапазон атмосферного давление, кПа	от +5 до +55 от +5 до +55 до 95% при температуре +35°С от 84,0 до 106,7
Напряжение элемента питания постоянного тока, В	3
Срок службы элемента питания, лет, не менее	12
Степень защиты по ГОСТ 14254-2015	IP54

Продолжение таблицы 7

Габаритные размеры (длина х ширина х высота), мм, не более	110х97х86
Масса, г, не более	620
Средний срок службы, лет, не менее	12
Средняя наработка на отказ, ч, не менее	104000

Техническая поддержка
