Номер по Госреестру СИ: 77381-20
77381-20 Резервуары вертикальные стальные цилиндрические
(РВС-200, РВС-700)
Назначение средства измерений:
Резервуары вертикальные стальные цилиндрические РВС-200, РВС-700 (далее -резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Внешний вид.
Резервуары вертикальные стальные цилиндрические
Рисунок № 1
Внешний вид.
Резервуары вертикальные стальные цилиндрические
Рисунок № 2
Общие сведения
Дата публикации - 01.04.2020
Срок свидетельства -
Номер записи - 176257
ID в реестре СИ - 1140959
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Ростовский котельно-механический завод
Страна - РОССИЯ
Населенный пункт - г. Ростов-на-Дону
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке счетчиков электрической энергии. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2352 от 2022.09.23 ПРИКАЗ_Об утверждении типов средств измерений (17)
№1982 от 2016.12.26 О переоформлении свидетельства об утверждении типа средства измерений № 30987 "Датчики газов PI-700" и внесении изменений в описание типа
№139 от 2020.02.03 Об утверждении типов средств измерений 86
№2323 от 2023.11.03 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (4)
Наличие аналогов СИ: Резервуары вертикальные стальные цилиндрические (РВС-200, РВС-700)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Ростовский котельно-механический завод
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
73745-18 |
Резервуар стальной вертикальный цилиндрический с понтоном, РВСП-400 Ростовский котельно-механический завод (РОССИЯ г. Ростов-на-Дону) |
ОТ МП |
5 лет |
|
73747-18 |
Резервуар стальной вертикальный цилиндрический с понтоном, РВСП-1000 Ростовский котельно-механический завод (РОССИЯ г. Ростов-на-Дону) |
ОТ МП |
5 лет |
|
73746-18 |
Резервуар стальной вертикальный цилиндрический с понтоном, РВСП-1000 Ростовский котельно-механический завод (РОССИЯ г. Ростов-на-Дону) |
ОТ МП |
5 лет |
|
73692-18 |
Резервуар стальной вертикальный цилиндрический, РВС-1000 Ростовский котельно-механический завод (РОССИЯ г. Ростов-на-Дону) |
ОТ МП |
5 лет |
|
73307-18 |
Резервуары стальные вертикальные цилиндрические, РВС-400, РВС-700, РВС-1000 Ростовский котельно-механический завод (РОССИЯ г. Ростов-на-Дону) |
ОТ МП |
5 лет |
|
73101-18 |
Резервуары стальные вертикальные цилиндрические, РВС-400, РВС-700, РВС-1000, РВС-2000 Ростовский котельно-механический завод (РОССИЯ г. Ростов-на-Дону) |
ОТ МП |
5 лет |
|
73854-19 |
Резервуары стальные вертикальные цилиндрические, РВС-200, РВС-700, РВС-1000 Ростовский котельно-механический завод (РОССИЯ г. Ростов-на-Дону) |
ОТ МП |
5 лет |
|
73889-19 |
Резервуар стальной вертикальный цилиндрический, РВС-700 Ростовский котельно-механический завод (РОССИЯ г. Ростов-на-Дону) |
ОТ МП |
5 лет |
|
74542-19 |
Резервуары стальные вертикальные цилиндрические, РВС-200, РВС-700, РВС-1000, РВСП-1000 Ростовский котельно-механический завод (РОССИЯ г. Ростов-на-Дону) |
ОТ МП |
5 лет |
|
74397-19 |
Резервуары стальные вертикальные цилиндрические, РВС-100, РВС-200, РВС-700, РВС-1000, РВС-2000, РВСП-2000, РВСП-3000 Ростовский котельно-механический завод (РОССИЯ г. Ростов-на-Дону) |
ОТ МП |
5 лет |
|
75585-19 |
Резервуары вертикальные стальные с понтоном, РВС(п)-700 Ростовский котельно-механический завод (РОССИЯ г. Ростов-на-Дону) |
ОТ МП |
5 лет |
|
75874-19 |
Резервуары стальные вертикальные цилиндрические, РВС-400, РВС-700, РВСП-700 Ростовский котельно-механический завод (РОССИЯ г. Ростов-на-Дону) |
ОТ МП |
5 лет |
|
77381-20 |
Резервуары вертикальные стальные цилиндрические, РВС-200, РВС-700 Ростовский котельно-механический завод (РОССИЯ г. Ростов-на-Дону) |
ОТ МП |
5 лет |
|
80509-20 |
Резервуары вертикальные стальные цилиндрические, РВС-2000, РВС-1000, РВС-700 Ростовский котельно-механический завод (РОССИЯ г. Ростов-на-Дону) |
ОТ МП |
5 лет |
|
81035-21 |
Резервуары вертикальные стальные цилиндрические, РВС-1000 Ростовский котельно-механический завод (РОССИЯ г. Ростов-на-Дону) |
ОТ МП |
5 лет |
|
82628-21 |
Резервуары стальные вертикальные цилиндрические, РВС Ростовский котельно-механический завод (РОССИЯ г. Ростов-на-Дону) |
ОТ МП |
5 лет |
|
82549-21 |
Резервуары стальные вертикальные цилиндрические, РВС-700 Ростовский котельно-механический завод (РОССИЯ г. Ростов-на-Дону) |
ОТ МП |
5 лет |
|
85295-22 |
Резервуары стальные вертикальные цилиндрические, РВС-3000 Ростовский котельно-механический завод (РОССИЯ г. Ростов-на-Дону) |
ОТ МП |
5 лет |
|
85296-22 |
Резервуары стальные вертикальные цилиндрические, РВС-700 Ростовский котельно-механический завод (РОССИЯ г. Ростов-на-Дону) |
ОТ МП |
5 лет |
|
85297-22 |
Резервуар стальной вертикальный цилиндрический, РВС-1000 Ростовский котельно-механический завод (РОССИЯ г. Ростов-на-Дону) |
ОТ МП |
5 лет |
|
85298-22 |
Резервуар стальной вертикальный цилиндрический, РВСП-700 Ростовский котельно-механический завод (РОССИЯ г. Ростов-на-Дону) |
ОТ МП |
5 лет |
|
85299-22 |
Резервуар стальной вертикальный цилиндрический, РВС-400 Ростовский котельно-механический завод (РОССИЯ г. Ростов-на-Дону) |
ОТ МП |
5 лет |
|
85399-22 |
Резервуары стальные вертикальные цилиндрические, РВС Ростовский котельно-механический завод (РОССИЯ г. Ростов-на-Дону) |
ОТ МП |
5 лет |
|
85400-22 |
Резервуары стальные вертикальные цилиндрические, РВСП Ростовский котельно-механический завод (РОССИЯ г. Ростов-на-Дону) |
ОТ МП |
5 лет |
|
85385-22 |
Резервуары стальные вертикальные цилиндрические, РВСП Ростовский котельно-механический завод (РОССИЯ г. Ростов-на-Дону) |
ОТ МП |
5 лет |
|
85470-22 |
Резервуары стальные вертикальные цилиндрические, РВСП-700 Ростовский котельно-механический завод (РОССИЯ г. Ростов-на-Дону) |
ОТ МП |
5 лет |
|
85475-22 |
Резервуар стальной вертикальный цилиндрический, РВС-1000 Ростовский котельно-механический завод (РОССИЯ г. Ростов-на-Дону) |
ОТ МП |
5 лет |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Количество типов средств измерений в ФГИС АРШИН по разделам областей измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные разделы областей измерений. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношением или пропорции между разделами областей измерений.
На круговой диаграмме показано количественное соотношение между разделами областей измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные разделы областей измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН.
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по разделам областей измерений, но уже в динамике по годам начиная с 2000 года.
Кто поверяет Резервуары вертикальные стальные цилиндрические (РВС-200, РВС-700)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Резервуары вертикальные стальные цилиндрические (РВС-200, РВС-700)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист технического паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийГОСТ 8.595-2004 Государственная система обеспечения единства измерений. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к резервуарам вертикальным стальным цилиндрическим РВС-200, РВС-700
Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
ГОСТ 8.570-2000 Государственная система обеспечения единства измерений. Резервуары стальные вертикальные цилиндрические. Методика поверки
ГОСТ 31385-2016 Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия
Поверка
Поверкаосуществляется по документу ГОСТ 8.570-2000 «Государственная система обеспечения единства измерений. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
-
- рулетка измерительная металлическая Р, 2-го класса точности, с верхним пределом измерений 20 м, с грузом Р20У2Г (рег.№ 51171-12);
-
- рулетка измерительная металлическая Р, 2 класса точности, с верхним пределом измерений 30 м, с кольцом Р30У2К (рег.№ 51171-12);
-
- толщиномер ультразвуковой БУЛАТ 2, диапазон измерений толщины от 0,6 до 20 мм, ПГ±(0,00'1И+0,03) мм (рег.№ 46426-11);
-
- нивелир оптический ADA Ruber-X32 с рейкой, диапазон измерений углов от 0 до 360, СКП измерения ±2,0 мм (рег.№ 43704-10);
-
- теодолит оптический RGK TO-15, диапазон измерения углов: вертикальных от минус 55 до плюс 60, горизонтальных от 0 до 360, ±15” (рег.№ 55446-13);
-
- линейка измерительная металлическая, (0-300) мм, ПГ±0,1 мм (рег.№ 34854-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельства о поверке и градуировочные таблицы в виде поверительного клейма.
Заявитель
Государственное унитарное предприятие Чукотского автономного округа «Чукотснаб» (ГУП ЧАО «Чукотснаб»)ИНН 8709008156
Адрес: 689000, г. Анадырь, ул. Южная, д. 4
Телефон: +7 (427 42) 2-67-21
E-mail: shab@chsnab.chukotka.ru
Web-сайт: www.chukotsnab.ru
Испытательный центр
Общество с ограниченной ответственностью фирма «Метролог»
(ООО фирма «Метролог»)
Адрес: 420029, РТ, г. Казань, ул. 8 Марта, д.13, офис 33
Телефон/факс: +7 (843) 513-30-75
Web-сайт: www.metrolog-kazan.ru
E-mail: metrolog-kazan@mail.ru
Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего объему нефтепродукта согласно градуировочным таблицам резервуаров.
Резервуары РВС-200, РВС-700 представляют собой стальные сварные вертикальные конструкции цилиндрической формы без понтона. Тип резервуаров - вертикальные стальные цилиндрические.
Резервуары оборудованы технологическими люками и приемо-раздаточными устройствами для обслуживания во время эксплуатации. Заполнение и опустошение резервуаров осуществляется через приемо-раздаточные патрубки, расположенные в первом поясе резервуаров. Также резервуары оснащены боковой металлической лестницей, по периметру которой установлено ограждение, и оснащены молниезащитой, защитой от статического электричества и системой тушения пожара.
Тип размещения - наземный. Фундамент резервуаров РВС-200, РВС-700 соответствует требованиям ГОСТ 31385-2016 «Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия».
Резервуары расположены на территории Анадырского районного участка № 1 ГУП ЧАО «Чукотснаб» по адресу: Чукотский АО, Анадырский район, п. Угольные Копи, мыс Обсервации.
Общий вид резервуаров вертикальных стальных цилиндрических РВС-200 №№ 6, 7, РВС-700 №№ 15, 23 представлен на рисунках 1-2.

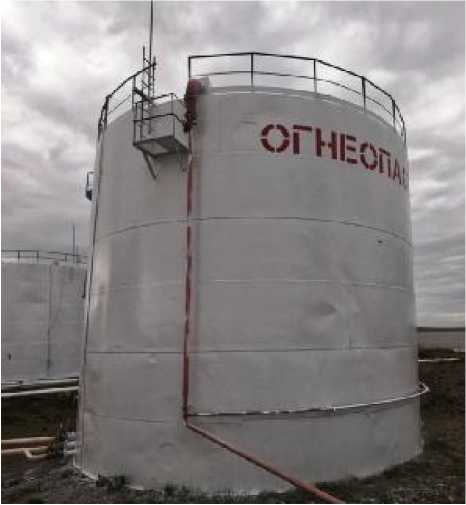

Рисунок 1 - Общий вид резервуаров РВС-700

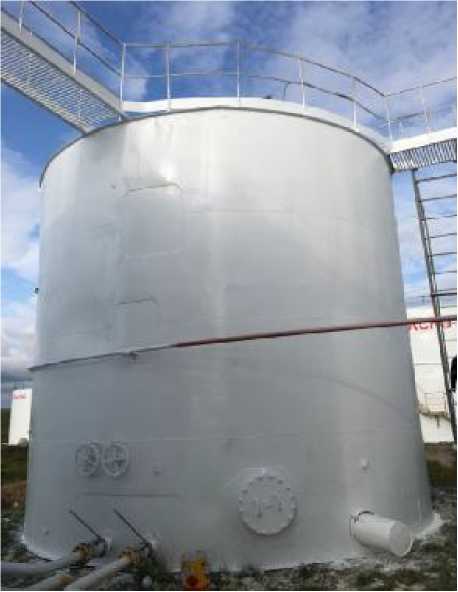

Рисунок 2 - Общий вид резервуаров РВС-200
Пломбирование резервуаров вертикальных стальных цилиндрических РВС-200, РВС-700 не предусмотрено.
Программное обеспечение отсутствует.
Таблица 1 -
|
Наименование характеристики |
Значения | |||
|
Тип резервуара |
РВС-200 |
РВС-700 | ||
|
Номер резервуара |
6 |
7 |
15 |
23 |
|
Номинальная вместимость, м3 |
200 |
200 |
700 |
700 |
|
Пределы допускаемой относительной | ||||
|
погрешности определения вместимости |
±0,20 | |||
|
резервуара, % | ||||
|
Условия эксплуатации: | ||||
|
- температура окружающей среды, °С |
от -60 до +40 | |||
|
- атмосферное давление, кПа |
от 69,9 до 106,7 | |||
|
- относительная влажность окружающей |
98 | |||
|
среды при температуре от минус 45 до плюс 50 °С, %, не более | ||||
