МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

26 декабря 2016 г.

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 30987 «Датчики газов Р1-700» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент), и в связи с обращениями ООО «Кронус Бизнес Сервис» от 20 сентября 2016 г. № 016П и № 016С приказываю:

• 1. Внести изменения в описание типа на датчики газов PI-700, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 37263-08, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Переоформить свидетельство об утверждении типа 30987 «Датчики газов Р1-700», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 37263-08, в связи с внесением изменений в методику поверки.

• 3. Управлению метрологии (Р.А.Родин), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

  л                    " "  "  \

  Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота ое агентство по -техническому регулированию и метрологии.

  Заместитель Руковод



  оком

  E000300E901C1ED Сергей Сергеевич .11.2016 до 17.11.2017

  ..Ч /Ч НИЯ О СЧ И ИФИКАИ ЭИ

  С.С.Голубев

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «26» декабря 2016 г. №1982

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики газов PI-700

Датчики газов PI-700 предназначены для автоматического непрерывного измерения объемной доли вредных газов в воздушной среде при условии ее загазованности источниками, выделяющими только один определяемый компонент.

Датчики газов PI-700 (далее - датчики) представляют собой стационарные приборы непрерывного действия.

Принцип измерений - фотоионизационный. При прохождении анализируемой среды через датчик молекулы органических и неорганических веществ ионизируются фотонами высокой энергии, образующиеся электроны и ионы собираются на электродах, к которым приложено напряжение. Ток ионизации, значение которого пропорционально содержанию молекул анализируемого вещества в воздухе, преобразуется в выходной сигнал.

Датчики газов PI-700 имеют специальную защиту от атмосферных воздействий, коррозии, вибрации.

Конструктивно датчики состоят их 4-х частей:

• - модуль интеллектуального трансмиттера (ITM),

• - модуль интеллектуальный подключаемый - газовый модуль ФИД,

• - защитный модуль,

• - адаптер защитного модуля

Модуль интеллектуального трансмиттера (ПМ) включает в себя электронику и микропроцессор, размещенные во взрывозащищенном герметичном корпусе, маркировка взрывозащиты -lExd[ib]ibIICT6.

На передней панели модуля расположены светодиодный четырехразрядный дисплей, магнитные программные переключатели, которые активируются при помощи специальных ручных магнитов.

К модулю ITM подключается газовый модуль ФИД, который может быть двух типов -для диапазона измерений до 10 млн'¹ или более. Данный модуль обеспечивает автоматическое распознавание определяемого вещества, единиц измерений, диапазона измерений, калибровочных данных. Газовый модуль ФИД имеет разборную конструкцию, что позволяет проводить очистку и замену используемой лампы.

Датчик обеспечивает выходные сигналы:

• - показания встроенного светодиодного дисплея;

• - унифицированный аналоговый по току от 4 до 20 мА;

• - цифровой выход интерфейс RS-485 протокол Modbus™ RTU.

Провода от модуля ITM выводятся в соединительную коробку Detcon взрывозащищенного исполнения, герметично накрученную на верхнюю часть датчика. На нижней части датчика имеется резьба для подсоединения калибровочного адаптера.

Доступ к меню настройки и обслуживания датчика осуществляется бесконтактно через корпус прибора (переключатели «PGM1» и «PGM2») с помощью магнитного ключа.

Режимы меню:

• - режим нормального функционирования - на дисплей выводятся текущие значения, обозначение определяемого компонента и единицы измерений, сообщения о сбоях;

• - режим корректировки нулевых показаний и чувствительности);

• - режим программирования - обзор состояния датчика, установка диапазона измерений, определяемого компонента, установка газового фактора (фактор отклика) в зависимости от определяемого компонента, задание значения содержания градуировочного газа и т.д.

По защищенности от проникновения внешних твердых предметов и воды датчики соответствует степени защиты по ГОСТ 14254-96 не ниже IP65.

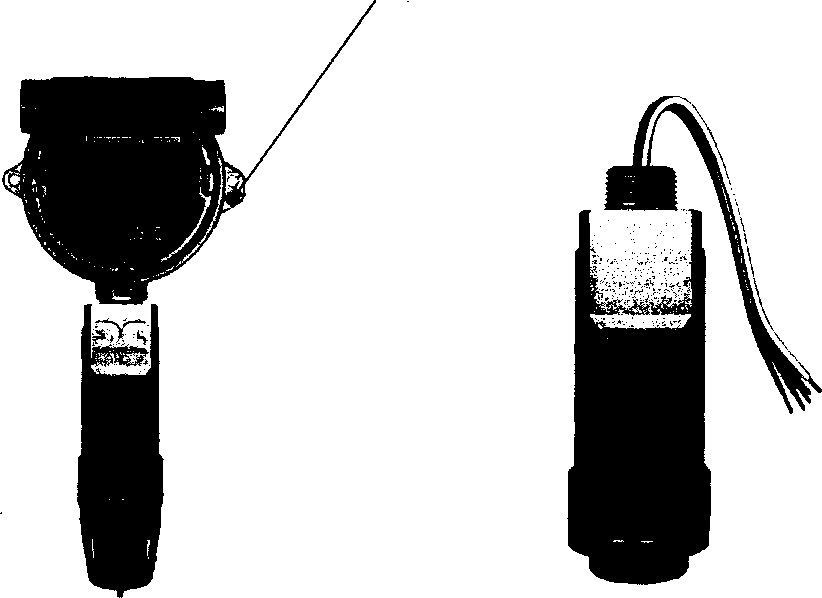

Внешний вид датчиков и место возможного пломбирования приведены на рисунках 1 и 2.

Место возможного пломбирования

Рисунок 1 - Общий вид датчика газов PI-700    Рисунок 2 - Общий вид датчика газов PI-700

без соединительной коробки

Датчики имеют встроенное программное обеспечение, разработанное изготовителем специально для решения задач измерения объемной доли вредных веществ в воздухе.

Встроенное программное обеспечение обеспечивает следующие основные функции:

-обработку и передачу измерительной информации от первичного измерительного преобразователя;

• - отображение результатов измерений на дисплее;

• - формирование выходного аналогового сигнала (4 - 20) мА;

• - формирование цифрового выходного сигнала (RS-485 протокол Modbus™ RTU)

• - самодиагностику аппаратной части датчика;

-настройку нулевых показаний и чувствительности, а также изменение режимов работы датчика.

ПО датчика реализует следующие расчетные алгоритмы:

• 1) вычисление значений содержания определяемых компонентов по данным от первичного измерительного преобразователя;

• 2) вычисление значений выходного аналогового сигнала;

• 3) непрерывную самодиагностику аппаратной части датчика.

Программное обеспечение датчиков идентифицируется посредством отображения номера версии встроенного ПО на дисплее датчика при включении электрического питания.

Уровень защиты ПО в соответствии с Р 50.2.077-2014 - «средний».

Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик датчиков.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Диапазоны измерений и пределы допускаемой основной погрешности датчиков

приведены в таблице 2. Таблица 2

Метрологические и технические характеристики приведены в таблице 3. Таблица 3 - Метрологические и технические характеристики

Знак утверждения типа

Знак утверждения типа наносят на специальную табличку на боковой панели датчика методом наклейки и на титульный лист Руководства по эксплуатации типографским способом.

Комплектность средства измерений

Комплект поставки датчика приведен в таблице 4. Таблица 4

осуществляется по документу МП-242-0520-2007 «Датчики газов PI-700. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 30.01.2008 г. с изменениями № 1 от 24.06.2013 г., № 2 от 09.09.2016 г.

Основные средства поверки:

• - генератор газовых смесей ГГС модификаций ГГС-Р, ГГС-К или ГГС-Т по ШДЕК.418319.009ТУ - рабочий эталон 1-го разряда по ГОСТ 8.578-2014, регистрационный номер 62151-15, в комплекте со стандартными образцами: газовыми смесями в баллонах под давлением и источниками микропотоков;

• - источники микропотоков ИМ ацетона, бутанола, бутилацетата, бутилмеркаптана, гексана, декана, метилмеркаптана, моноэтаноламина, пропанола, сероуглерода, стирола, хлорбензола, циклогексана, циклогексанона по ИБЯЛ.418319.013ТУ - рабочие эталоны 1-го разряда по ГОСТ 8.578-2014, регистрационный номер 15075-09;

• - рабочие эталоны 1-го разряда - источники микропотоков газов и паров ИМ-ВРЗ по ШДЕК 418319.008 ТУ;

• - стандартные образцы состава газовые смеси изобутилен-воздух (9127-2008, 9128-2008); аммиак - воздух (ГСО 10327-2013), бутадиен - воздух (ГСО 9256-2008), этанол - азот (ГСО 8367-2003), этилен - азот (ГСО 9220-2008), гексан - воздух (ГСО 5904-91), изобутан -воздух (ГСО 5905-91), оксид азота - азот (ГСО 4025-87), диоксид азота - азот (ГСО 4030-87), пентан - воздух (ГСО 9129-2008), сероводород - воздух (ГСО 9172-2008), пропилен - азот (ГСО 8975-2008) в баллонах под давлением по ТУ 6-16-2956-92;

• - средства измерений в соответствии с МИ 243/01-2016 «Методика измерений массовой концентрации паров гидразина (гидразин-гидрата) в газовых смесях с азотом (воздухом) фотометрическим методом»: спектрофотометр, позволяющий проводить измерения при длине волны (690±10) нм, абсолютная погрешность не более ±1 %;

• - источники газовых смесей парофазные ПИГС бензола, фенола, ксилола, стирола по ТУ 4215-001-20810646-2010 - рабочие эталоны 1-го разряда по ГОСТ 8.578-2014, регистрационный номер № 44308-10.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство в виде наклейки.

Методика измерений приведена в документе «Датчики газов PI-700. Руководство по эксплуатации».

• 1  Приказ Министерства здравоохранения и социального развития Российской Федерации № 1034 от 09.09.11 г. «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности», п. 43.

• 2  ГОСТ 13320-81 Г азоанализаторы промышленные автоматические. Общие технические условия.

• 3 ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны.

• 4 ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.

• 5 Техническая документация фирмы-изготовителя «DETCON Inc.», США.

Фирма «DETCON Inc.», США.

Адрес: 4055 Technology Forest Blvd. The Woodlands, Texas 77381, США

Факс: 281-292-2860

Телефон: 713-559-9200

ООО «Кронус Бизнес Сервис», ИНН 7724751798

Адрес: 115230, Москва, Хлебозаводский проезд, д. 7, стр., 9, пом. XI, комн. 5о.

Тел (495) 223-45-65, e-mail: cronus@cronusserv.com

Федеральное государственное унитарное предприятие

«Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева» Адрес:190005, г. Санкт-Петербург, Московский пр., 19

Телефон: (812) 251-76-01, факс: (812) 713-01-14

Адрес в Интернет: http://www.vniim.ru.

Адрес электронной почты: info@vniim.ru.

Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» RA.RU.311541 от 23 марта 2016 г.
