Номер по Госреестру СИ: 80509-20
80509-20 Резервуары вертикальные стальные цилиндрические
(РВС-2000, РВС-1000, РВС-700)
Назначение средства измерений:
Резервуары вертикальные стальные цилиндрические РВС-2000, РВС-1000, РВС-700 предназначены для измерения объема, приема, хранения и отпуска светлых нефтепродуктов.

Внешний вид.

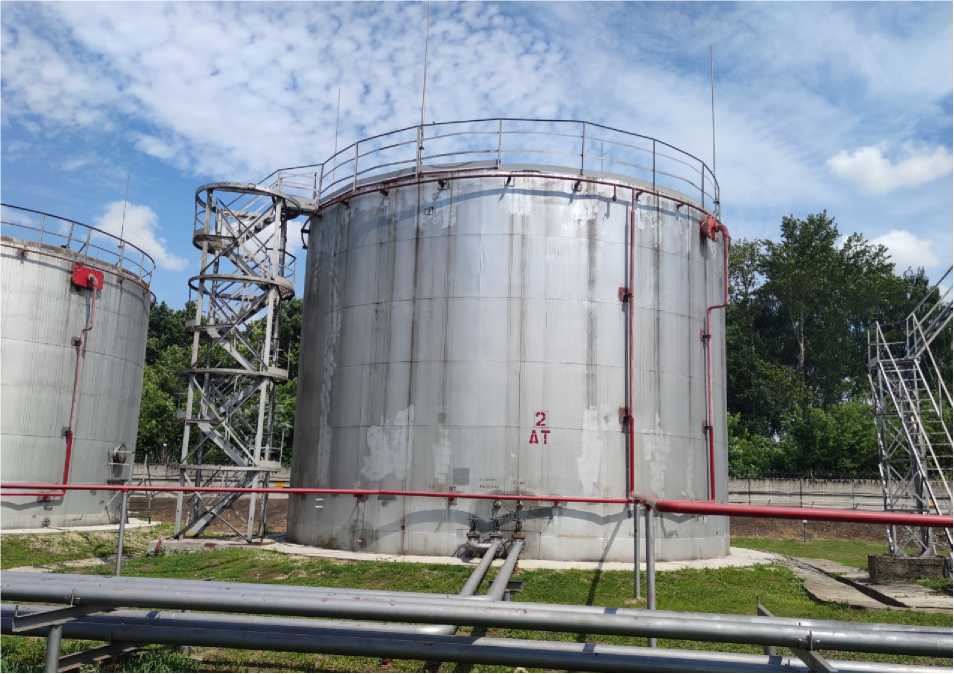

Резервуары вертикальные стальные цилиндрические
Рисунок № 1

Внешний вид.

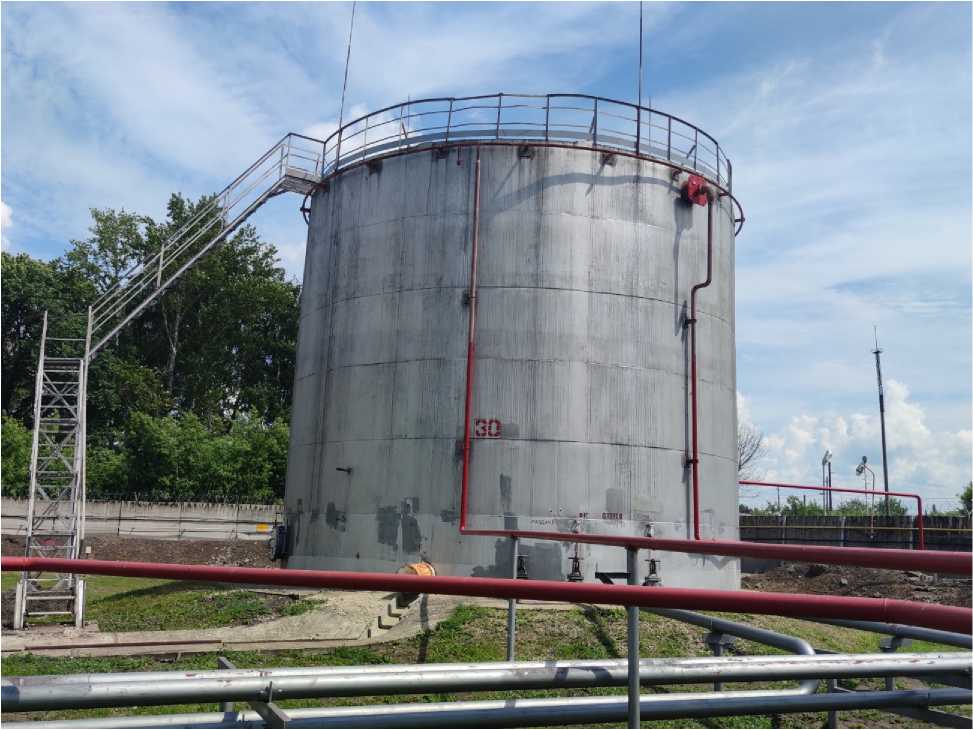

Резервуары вертикальные стальные цилиндрические
Рисунок № 2

Внешний вид.
Резервуары вертикальные стальные цилиндрические
Рисунок № 3
Знак утверждения типа
Знак утверждения типананосится на титульный лист технического паспорта резервуара типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийотсутствуют
Нормативные и технические документы
Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим РВС-2000, РВС-1000, РВС-700Приказ Росстандарта № 256 от 7 февраля 2018 года об утверждении «Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
Поверка
Поверкаосуществляется по ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
-
- рулетка измерительная металлическая Р20Н2К (регистрационный № 46391-11), метрологические характеристики: диапазон измерений от 0 до 20000 мм, класс точности 2;
-
- рулетка измерительная металлическая 2-го класса точности Р20Н2Г (регистрационный № 55464-13), метрологические характеристики: диапазон измерений от 0 до 20000 мм;
-
- линейка измерительная металлическая (регистрационный № 20048-05) метрологические характеристики: диапазон измерений от 0 до 500 мм;
-
- толщиномер ультразвуковой ТУЗ-5 (регистрационный № 49184-12) метрологические характеристики: диапазон измерений от 0,6 до 300 мм, погрешность ±(0,1+0,05*Н) мм, где Н - значение измеренной толщины;
-
- теодолит 4Т30П (регистрационный № 5305-95) метрологические характеристики: диапазон измерения вертикальных углов от - 55° до + 60°, погрешность 30”;
-
- штангенциркуль c цифровым отсчетным устройством ШЦЦ-1-150-0,01 (регистрационный № 26938-04) метрологические характеристики: диапазон измерений от 0 до 150 мм, погрешность ± 0,03 мм;
-
- нивелир с компенсатором VEGA L30 (регистрационный № 34006-07) метрологические характеристики: допускаемое СКО на 1 км двойного хода не более 2 мм.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на градуировочную таблицу резервуара и на свидетельство о поверке.
Заявитель
Акционерное общество «Рязаньнефтепродукт» (АО «Рязаньнефтепродукт»)ИНН 6227004160
Адрес: 390013, г. Рязань, Товарный двор (ст. Рязань-1), д. 80.
Телефон: (4912) 50-55-05
Факс: (4912) 50-55-01
E-mail: ryazannefteprodukt@rosneft.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Рязанской области» (ФБУ «Рязанский ЦСМ»).Адрес: 390011, г. Рязань, проезд Старообрядческий, д. 5
Телефон: (4912) 55-00-01, 44-55-84,
Факс: (4912) 44-55-84
Web-сайт: http://rcsm-ryazan.ru
E-mail: asu@rcsm-ryazan.ru
Резервуары представляют собой стальные сосуды цилиндрической формы.
Заполнение и опорожнение резервуара осуществляется через приемо-раздаточные патрубки, расположенные в нижней части резервуара.
Резервуары стальные вертикальные цилиндрические РВС-2000, заводской №12; РВС-1000 заводские №№1027а/2, 2351а/3; РВС-700 заводские №№1009а/5, 4626/30 расположены на площадке Ряжской нефтебазы, 391910, Рязанская обл., г. Ряжск, ул. Ильича, д. 80.
Общий вид резервуаров представлен на рисунках 1 - 3.

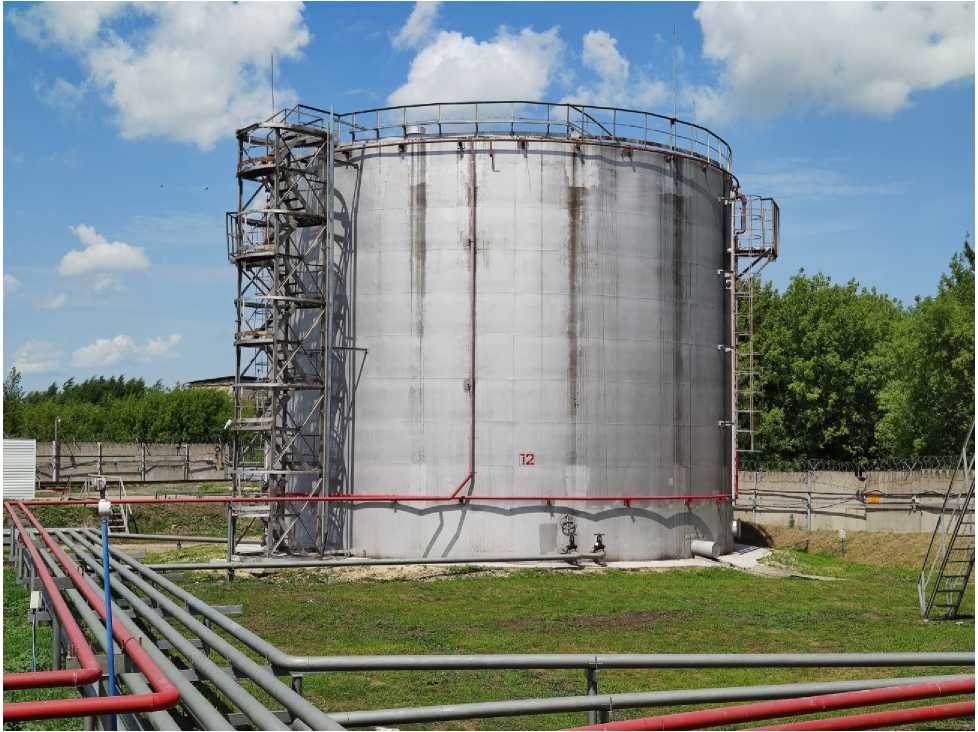

Рисунок 1 - Общий вид резервуара вертикального стального цилиндрического РВС-2000

Рисунок 2 - Общий вид резервуара вертикального стального цилиндрического РВС-1000

Рисунок 3 - Общий вид резервуара вертикального стального цилиндрического РВС-700
Пломбирование резервуаров вертикальных стальных цилиндрических РВС-2000, РВС-1000, РВС-700 не предусмотрено.
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение | ||
РВС-2000 №12 |
РВС-1000 №1027а/2; №2351а/3 |
РВС-700 №1009а/5 №4626/30 | |
Номинальная вместимость резервуара при температуре +20 оС, м3 |
2000 |
1000 |
7000 |
Пределы допускаемой относительной погрешности определения вместимости резервуара, % |
± 0,2 |
± 0,2 |
± 0,2 |
Таблица 2 - Основные технические характеристики
Характеристика |
Значение | ||
РВС-2000 №12 |
РВС-1000 №1027а/2; №2351а/3 |
РВС-700 №1009а/5 №4626/30 | |
Габаритные размеры, мм, не более - диаметр основания |
15130 |
12360 |
10450 |
- высота |
12005 |
8790 |
8780 |
Условия эксплуатации: Температура окружающей среды, оС |
От - 50 до + 40 |
