Сведения о средстве измерений: 73692-18 Резервуар стальной вертикальный цилиндрический

Номер по Госреестру СИ: 73692-18
73692-18 Резервуар стальной вертикальный цилиндрический
(РВС-1000)

Назначение средства измерений:
Резервуар стальной вертикальный цилиндрический РВС-1000 предназначен для измерения объема, а также приема, хранения и отпуска нефтепродуктов.

сертификация программного обеспечения
Внешний вид. Резервуар стальной вертикальный цилиндрический, http://oei-analitika.ru рисунок № 1
Внешний вид.
Резервуар стальной вертикальный цилиндрический
Рисунок № 1

Общие сведения

Дата публикации -
Срок свидетельства -
Номер записи -
ID в реестре СИ - 529750
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

РВС-1000,

Производитель

Изготовитель - Ростовский котельно-механический завод
Страна - РОССИЯ
Населенный пункт - г. Ростов-на-Дону
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет - P_2 Дерево связей производителей СИ и поверителей по годам

Отчет позволяет наглядно в виде графа показать производителей средств измерений и организации, поверяющие их СИ. В качестве вершин графа выступают организации-поверители, линии связи формируются в случае, если количество поверок по выбранному производителю превышает параметр (задается фильтром).

В выпадающем списке представлены оргаизации-производители СИ, по которым в ФГИС АРШИН имеются поверки (не менее 100). Данные о производителях берутся из реестра утвержденных типов СИ ФГИС АРШИН. В качестве фильртров выступают такие параметры, как:
   - MAX кол-во связей - максимально возможное для отображения количество ребер графа (для удобства отображения);
   - MIN вес связи - позволяет отфильровать крупных поверителей от мелких или осноных подрядчиков по поверке СИ на производстве;
   - год - период анализа данных в годах (от 2010 до н.д.).

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1826 дн.

Приказы РСТ, где упоминается данный тип СИ

№2824 от 2018.12.29 Об утверждении типов средств измерений

Наличие аналогов СИ: Резервуар стальной вертикальный цилиндрический (РВС-1000)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Ростовский котельно-механический завод

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
73745-18

 Резервуар стальной вертикальный цилиндрический с понтоном, РВСП-400
Ростовский котельно-механический завод (РОССИЯ г. Ростов-на-Дону) 		ОТ
МП 		5 лет
73747-18

 Резервуар стальной вертикальный цилиндрический с понтоном, РВСП-1000
Ростовский котельно-механический завод (РОССИЯ г. Ростов-на-Дону) 		ОТ
МП 		5 лет
73746-18

 Резервуар стальной вертикальный цилиндрический с понтоном, РВСП-1000
Ростовский котельно-механический завод (РОССИЯ г. Ростов-на-Дону) 		ОТ
МП 		5 лет
73692-18

 Резервуар стальной вертикальный цилиндрический, РВС-1000
Ростовский котельно-механический завод (РОССИЯ г. Ростов-на-Дону) 		ОТ
МП 		5 лет
73307-18

 Резервуары стальные вертикальные цилиндрические, РВС-400, РВС-700, РВС-1000
Ростовский котельно-механический завод (РОССИЯ г. Ростов-на-Дону) 		ОТ
МП 		5 лет
73101-18

 Резервуары стальные вертикальные цилиндрические, РВС-400, РВС-700, РВС-1000, РВС-2000
Ростовский котельно-механический завод (РОССИЯ г. Ростов-на-Дону) 		ОТ
МП 		5 лет
73854-19

 Резервуары стальные вертикальные цилиндрические, РВС-200, РВС-700, РВС-1000
Ростовский котельно-механический завод (РОССИЯ г. Ростов-на-Дону) 		ОТ
МП 		5 лет
73889-19

 Резервуар стальной вертикальный цилиндрический, РВС-700
Ростовский котельно-механический завод (РОССИЯ г. Ростов-на-Дону) 		ОТ
МП 		5 лет
74542-19

 Резервуары стальные вертикальные цилиндрические, РВС-200, РВС-700, РВС-1000, РВСП-1000
Ростовский котельно-механический завод (РОССИЯ г. Ростов-на-Дону) 		ОТ
МП 		5 лет
74397-19

 Резервуары стальные вертикальные цилиндрические, РВС-100, РВС-200, РВС-700, РВС-1000, РВС-2000, РВСП-2000, РВСП-3000
Ростовский котельно-механический завод (РОССИЯ г. Ростов-на-Дону) 		ОТ
МП 		5 лет
75585-19

 Резервуары вертикальные стальные с понтоном, РВС(п)-700
Ростовский котельно-механический завод (РОССИЯ г. Ростов-на-Дону) 		ОТ
МП 		5 лет
75874-19

 Резервуары стальные вертикальные цилиндрические, РВС-400, РВС-700, РВСП-700
Ростовский котельно-механический завод (РОССИЯ г. Ростов-на-Дону) 		ОТ
МП 		5 лет
77381-20

 Резервуары вертикальные стальные цилиндрические, РВС-200, РВС-700
Ростовский котельно-механический завод (РОССИЯ г. Ростов-на-Дону) 		ОТ
МП 		5 лет
80509-20

 Резервуары вертикальные стальные цилиндрические, РВС-2000, РВС-1000, РВС-700
Ростовский котельно-механический завод (РОССИЯ г. Ростов-на-Дону) 		ОТ
МП 		5 лет
81035-21

 Резервуары вертикальные стальные цилиндрические, РВС-1000
Ростовский котельно-механический завод (РОССИЯ г. Ростов-на-Дону) 		ОТ
МП 		5 лет
82628-21

 Резервуары стальные вертикальные цилиндрические, РВС
Ростовский котельно-механический завод (РОССИЯ г. Ростов-на-Дону) 		ОТ
МП 		5 лет
82549-21

 Резервуары стальные вертикальные цилиндрические, РВС-700
Ростовский котельно-механический завод (РОССИЯ г. Ростов-на-Дону) 		ОТ
МП 		5 лет
85295-22

 Резервуары стальные вертикальные цилиндрические, РВС-3000
Ростовский котельно-механический завод (РОССИЯ г. Ростов-на-Дону) 		ОТ
МП 		5 лет
85296-22

 Резервуары стальные вертикальные цилиндрические, РВС-700
Ростовский котельно-механический завод (РОССИЯ г. Ростов-на-Дону) 		ОТ
МП 		5 лет
85297-22

 Резервуар стальной вертикальный цилиндрический, РВС-1000
Ростовский котельно-механический завод (РОССИЯ г. Ростов-на-Дону) 		ОТ
МП 		5 лет
85298-22

 Резервуар стальной вертикальный цилиндрический, РВСП-700
Ростовский котельно-механический завод (РОССИЯ г. Ростов-на-Дону) 		ОТ
МП 		5 лет
85299-22

 Резервуар стальной вертикальный цилиндрический, РВС-400
Ростовский котельно-механический завод (РОССИЯ г. Ростов-на-Дону) 		ОТ
МП 		5 лет
85399-22

 Резервуары стальные вертикальные цилиндрические, РВС
Ростовский котельно-механический завод (РОССИЯ г. Ростов-на-Дону) 		ОТ
МП 		5 лет
85400-22

 Резервуары стальные вертикальные цилиндрические, РВСП
Ростовский котельно-механический завод (РОССИЯ г. Ростов-на-Дону) 		ОТ
МП 		5 лет
85385-22

 Резервуары стальные вертикальные цилиндрические, РВСП
Ростовский котельно-механический завод (РОССИЯ г. Ростов-на-Дону) 		ОТ
МП 		5 лет
85470-22

 Резервуары стальные вертикальные цилиндрические, РВСП-700
Ростовский котельно-механический завод (РОССИЯ г. Ростов-на-Дону) 		ОТ
МП 		5 лет
85475-22

 Резервуар стальной вертикальный цилиндрический, РВС-1000
Ростовский котельно-механический завод (РОССИЯ г. Ростов-на-Дону) 		ОТ
МП 		5 лет
Отчет - V_19 Наполнение реестра поверок ФГИС «АРШИН» в динамике по годам

Отчет предназначен для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. Отчет состоит из 3 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.

Графики представляют собой столбчатые диаграммы распределения поверок, загружаемых в ФГИС аршин по годам. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Возможно отслеживание трех типов "поверок": первичные поверки, периодические поверки или извещения о непригодности.

В заголовке отчета приводятся усредненные данные по загруженным в АРШИН поверкам:

  • максимальное количество поверок за год
  • среднее количество поверок в год
  • период наполнения базы в месяцах и годах
  • суммарное количество поверок в системе

В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля:

  • дата
  • общее количество поверок
  • кол-во периодических поверок
  • кол-во извещений о непригодности

Стоимость 200 руб. или по подписке

Кто поверяет Резервуар стальной вертикальный цилиндрический (РВС-1000)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА"
(RA.RU.311232)		 РСТ
  • РВС-1000
    		•  1 0 1 0 1 0 1

    Стоимость поверки Резервуар стальной вертикальный цилиндрический (РВС-1000)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    отсутствует.

    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист паспорта типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    МИ 3252-2009. Рекомендация. ГСИ. Масса и объем нефтепродуктов. Методика измерений в вертикальных резервуарах, регистрационный № ФР.1.29.2009.06689.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим РВС-1000

    Приказ № 256 от 07.02.2018 г. «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

    ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки

    Поверка

    Поверка

    осуществляется по документу ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки.

    Основные средства поверки:

    • - Рулетка измерительная металлическая 2-го класса точности Р20Н2Г, с верхним пределом измерений 20 м, регистрационный № 55464-13;

    • - Рулетка измерительная металлическая 2-го класса точности Р50У2К, предел измерений 50 м, регистрационный № 55464-13;

    • - Толщиномер ультразвуковой ТУЗ-2, диапазон измерений от 0,6 до 30 мм, погрешность ±0,1 мм, регистрационный № 24011-08;

    • - Нивелир оптико-механический с компенсатором VEGA L30, регистрационный № 50514-12;

    Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

    Знак поверки наносится на свидетельство о поверке и в градуировочной таблице резервуара в месте подписи поверителя.


    Изготовитель


    Ростовский Котельно-механический завод (РКМЗ) (изготовлен в 1983 г.)
    Адрес: г. Ростов-на-Дону

    Заявитель


    Публичное акционерное общество «Саратовнефтепродукт» (ПАО «Саратовнефтепродукт») ИНН 6452034165
    Адрес: 410076, г. Саратов, ул. Чернышевского, д.42
    Телефон (факс): (8452) 47-01-50, 47-30-51
    E-mail: sar-snp-office@srnp.rosneft.ru

    Испытательный центр


    Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний им. Б. А. Дубовикова в Саратовской области» (ФБУ «Саратовский ЦСМ им. Б. А. Дубовикова»)
    Адрес: 410065, г. Саратов, ул. Тверская, 51А
    Телефон (факс): (88452) 63-24-26
    Web-сайт: www.gosmera.ru
    E-mail: scsm@ gosmera.ru

    Принцип работы резервуара основан на заполнении и опорожнении нефтепродуктом через приемо-раздаточные патрубки, расположенные в нижней части резервуара.

    Конструктивно резервуар представляет собой надземный стальной вертикальный сосуд цилиндрической формы с плоским днищем.

    Резервуар стальной вертикальный цилиндрический РВС-1000 № 2 расположен на площадке ПАО «Саратовнефтепродукт», Саратовская область, г. Ртищево, ул. Автодорожная-1.

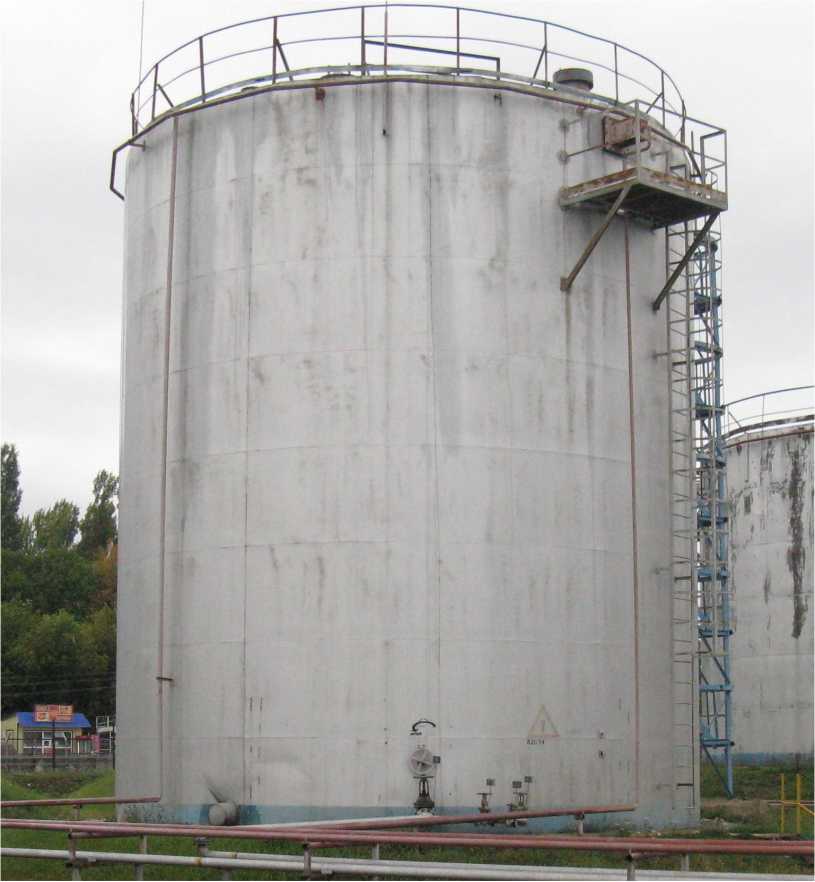

    Общий вид резервуара представлен на рисунке 1.

    Внешний вид. Резервуар стальной вертикальный цилиндрический (РВС-1000), http://oei-analitika.ru

    Рисунок 1 - Резервуар стальной вертикальный цилиндрический РВС-1000

    Пломбирование резервуара стального вертикального цилиндрического РВС-1000 не предусмотрено.

    Программное обеспечение отсутствует.

    Таблица 3 -

    Наименование

    Обозначение

    Количество

    Резервуар стальной вертикальный цилиндрический

    РВС-1000 № 2

    1 шт.

    Паспорт

    1 экз.

    Градуировочная таблица

    1 экз.


    Таблица 1 - Метрологические характеристики

    Наименование характеристики

    Значение

    Номинальная вместимость, м3

    1000

    Пределы допускаемой относительной погрешности вместимости резервуара, %

    ±0,2

    Таблица 2 - Основные технические характеристики

    Наименование характеристики

    Значение

    Условия эксплуатации:

    - температура окружающего среды, °С

    от -40 до +40

    - атмосферное давление, кПа

    от 84,0 до 106,7

    Габаритные размеры:

    - высота резервуара, мм

    11900

    - диаметр резервуара, мм

    10428
