Номер по Госреестру СИ: 76807-19
76807-19 Анализаторы гематологические автоматические
(URIT-5160 и URIT-5380)
Назначение средства измерений:
Анализаторы гематологические автоматические моделей URIT-5160 и URIT-5380 (далее - анализаторы) предназначены для измерений счетной концентрации лейкоцитов и эритроцитов и массовой концентрации гемоглобина в крови.
Внешний вид.
Анализаторы гематологические автоматические
Рисунок № 1
Внешний вид.
Анализаторы гематологические автоматические
Рисунок № 2
Внешний вид.
Анализаторы гематологические автоматические
Рисунок № 3
Внешний вид.
Анализаторы гематологические автоматические
Рисунок № 4
Внешний вид.
Анализаторы гематологические автоматические
Рисунок № 5
Программное обеспечение
Анализаторы гематологические автоматические модели URIT-5160 имеют встроенное программное обеспечение, анализаторы гематологические автоматические модели URIT-5380 имеют автономное программное обеспечение, которое используется для выполнения и просмотра результатов измерений, изменения настроечных параметров анализатора, просмотра памяти данных и т.д.
Основные функции программного обеспечения: управление работой анализатора, сбор, обработка и хранение, отображение результатов измерений.
Структура программного обеспечения представляет древовидную форму и состоит из разделов, прописанных в соответствующих главах РЭ на анализатор.
Автономное ПО защищено паролями, устанавливается на ПК, который защищен от несанкционированного вмешательства и установки стороннего программного продукта.
Программное обеспечение идентифицируется при включении анализатора. Версию программного обеспечения можно просмотреть в главном меню в разделе «Справка».
Идентификационные данные программного обеспечения приведены в Таблице 1.
Защита ПО от преднамеренных и непреднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014
Влияние программного обеспечения на метрологические характеристики анализаторов учтено при нормировании метрологических характеристик.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение | |
URIT-5160 |
URIT-5380 | |
Идентификационное наименование ПО |
URIT5160ARM201802.exe |
5380V2.09.180322.exe |
Номер версии (идентификационный номер) не ниже |
V3.01.180402 |
V2.09.180322 |
Цифровой идентификатор ПО |
77423F2E6C7AC6062A433 4BB43CF8EDE |
91B6CAC20B112159C A0842735633E0F7 |
Алгоритм вычисления контрольной суммы |
MD5 | |
Примечание - Контрольная сумма указана для версий, приведенных в таблице. |
Знак утверждения типа
Знак утверждения типананосится на корпус анализатора в виде клеевой этикетки и на титульный лист Руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам гематологическим автоматическим моделей URIT-5160 и URIT-5380
Техническая документация фирмы URIT Medical Electronic Co., Ltd, Китай
Поверка
Поверкаосуществляется по документу ГОСТ 8.627-2013 «ГСИ. Изделия медицинские диагностические IN VITRO, предназначенные для измерения величин в биологических пробах. Часть 1. Анализаторы гематологические. Методика поверки».
Основные средства поверки:
- ГСО 10669-2015 Состава форменных элементов крови - «ГЕМАТОЛОГИЧЕСКИЙ КОНТРОЛЬ» (комплект ГК-ВНИИМ)».
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на анализаторы как указано на рисунке 2 или на свидетельство о поверке.
Изготовитель
Фирма URIT Medical Electronic Co., Ltd., Китай
Адрес: URIT Medical Electronic Co., Ltd., No.D-07, Information Industry District, High-tech Zone, Guilin, Guangxi 541004, PR China
Тел.: +86 (773)2288586
Факс: +86 (773)2288560
Заявитель
Акционерное общество «ДИАКОН» (АО «ДИАКОН») Адрес: 142290, Московская обл., г. Пущино, ул. Грузовая, д. 1а
Тел.: +7 (495) 980-63-39, 980-63-38
Факс: +7 (495) 980-66-79
E-mail: sale@diakonlab.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д. И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Тел./факс: +7 (812) 251-76-01/+7 (812) 713-01-14
Web-сайт: www.vniim.ru
Принцип действия анализаторов базируется на автоматическом подсчете клеток крови методом Коултера, и содержания гемоглобина фотометрическим методом.
Анализаторы представляют собой автоматизированные приборы, способные дифференцировать лейкоциты по 5 популяциям и позволяющие дополнительно определять до 34 параметров. Все операции, включая отбор образца, измерение и выдача результата, полностью автоматизированы. Конструктивно анализаторы модели URIT-5160 состоят из корпуса, в который встроены: ЖК-дисплей (отображает буквенно-цифровые и графические данные), внешняя клавиатура PS/2, гидравлические штуцеры. Анализаторы модели URIT-5380 состоят из прибора, компьютера и внешнего принтера (опционально), камеры давления и вакуума, штуцера для реагентов и проб.

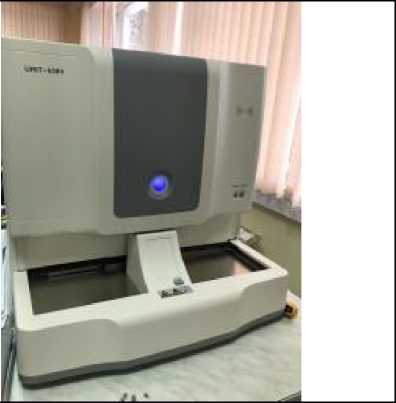

Общий вид анализаторов представлен на рисунках 1а и 1б соответственно.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунках 2а и 2б соответственно.

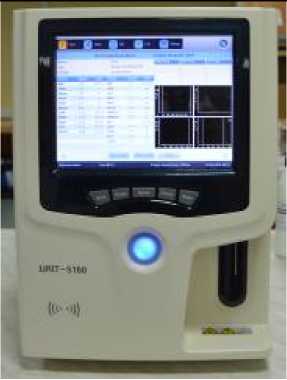

Рисунок 1а - Общий вид анализаторов гематологических автоматических модели URIT-5160
Место нанесения пломбы
Место нанесения
знака поверки
Место нанесения пломбы

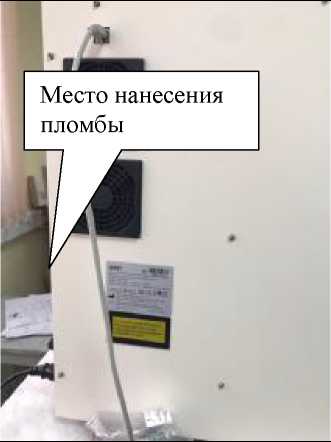

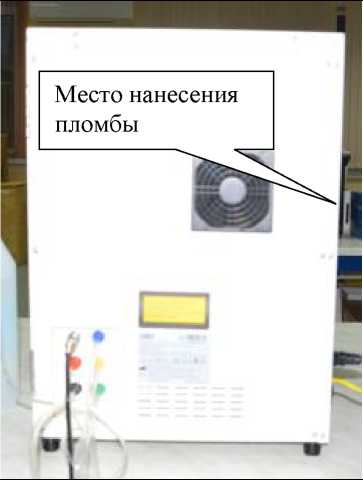

Рисунок 2а - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки анализаторов гематологических автоматических модели URIT-5160

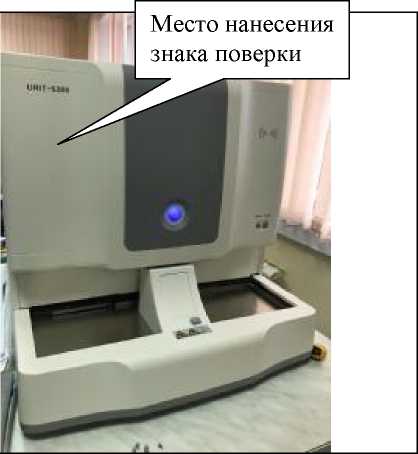

Рисунок 2б - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки анализаторов гематологических автоматических модели
URIT-5380
Таблица 4 -
Наименование |
Обозначение |
Количество |
Анализатор гематологический автоматический моделей URIT-5160 и URIT-5380* |
- |
1 шт. |
Кабель питания |
1 шт. | |
Кабель заземления |
1 шт. | |
Трубка для подачи изотонического разбавителя |
1 шт. | |
Трубка для подачи гемолизирующего реагента |
1 шт. | |
Трубка для подачи детергента |
1 шт. | |
Крышка и трубка для канистры жидких отходов с датчиком уровня |
1 шт. | |
Канистра для жидких отходов |
- |
1 шт. |
Руководство по эксплуатации |
- |
1 экз. |
* Поставляемая модель определяется в соответствии с требованиями заказчика |
Таблица 2 - Метрологические характеристики анализаторов
Наименование характеристики |
Значение | |
Модель |
URIT-5160 |
URIT-5380 |
Диапазон измерений счетной концентрации эритроцитов (RBC), дм"3'(1/л) |
от 0,2'1012 до 12'1012 |
от 0,2'1012 до 12'1012 |
Пределы допускаемой относительной погрешности при измерении счетной концентрации эритроцитов, %* |
±15 |
±15 |
Диапазон измерений счетной концентрации лейкоцитов (WBC), дм"3'(1/л) |
от 0,5'109 до 99'109 |
от 0,5'109 до 99,0'109 |
Пределы допускаемой относительной погрешности при измерении счетной концентрации лейкоцитов, %* |
±15 |
±15 |
Диапазон измерений массовой концентрации гемоглобина (HGB), г/дм3 (г/л) |
от 5 до 300 |
от 5 до 300 |
Пределы допускаемой относительной погрешности при измерении массовой концентрации гемоглобина, %* |
±10 |
±10 |
* Метрологическая характеристика приведена при выполнении трехкратных измерений |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение | |
Модель |
URIT-5160 |
URIT-5380 |
Производительность, тестов/ч, не менее |
60 | |
Напряжение от сети переменного тока с частотой | ||
(50/60) Гц, В |
220±22 | |
Потребляемая мощность от сети, Вт, не более |
250 | |
Масса, кг, не более |
30 | |
Габаритные размеры, мм, не более: | ||
- длина |
490 | |
- ширина |
332 | |
- высота |
459 | |
Условия эксплуатации: |
от +10 до +35 |
от +10 до +35 |
- температура окружающей среды, °С | ||
- относительная влажность воздуха, %, не более |
85 |
95 |
- атмосферное давление, кПа |
от 60 до 106 |
от 60 до 106 |
Средний срок службы, лет |
5 | |
Средняя наработка до метрологического отказа, ч |
10000 |
