Номер по Госреестру СИ: 77057-19
77057-19 Осциллографы цифровые запоминающие
(RTP134, RTP164)
Назначение средства измерений:
Осциллографы цифровые запоминающие RTP134, RTP164 предназначены для исследования формы и измерений амплитудных и временных параметров электрических сигналов.
Внешний вид.
Осциллографы цифровые запоминающие
Рисунок № 1
Внешний вид.
Осциллографы цифровые запоминающие
Рисунок № 2
Программное обеспечение
Идентификационные данные программного обеспечения осциллографов цифровых запоминающих RTP134, RTP164 приведены в таблице 1.
Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик осциллографов цифровых запоминающих RTP134, RTP164 за пределы допускаемых значений.
Уровень защиты программного обеспечения «низкий» в соответствии с
Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения (ПО)
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
FW RTP |
Номер версии (идентификационный номер) ПО |
не ниже 4.60.1.0 |
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на лицевую панель осциллографов методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к осциллографам цифровым запоминающим RTP134, RTP164
Техническая документация фирмы «Rohde & Schwarz GmbH & Co. KG», Германия
Поверка
Поверкаосуществляется по документу РТ-МП-6414-441-2019 «ГСИ. Осциллографы цифровые
запоминающие RTP134, RTP164. Методика поверки», утвержденному ФБУ «Ростест-Москва» 15 октября 2019 года.
Основные средства поверки:
-
- калибратор осциллографов 9500B (регистрационный номер в Федеральном информационном фонде 30374-13);
-
- стандарт частоты рубидиевый GPS-12RG (регистрационный номер в Федеральном информационном фонде 43830-10);
-
- частотомер универсальный CNT-90 (регистрационный номер в Федеральном информационном фонде 41567-09);
-
- ваттметр проходящей мощности СВЧ NRP-Z28 (регистрационный номер в Федеральном информационном фонде 43643-10).
-
- генератор сигналов СВЧ R&S SMF100A (регистрационный номер в Федеральном информационном фонде 39089-08);
-
- осциллограф стробоскопический WaveExpert 100H (регистрационный номер в Федеральном информационном фонде 32489-06).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного клейма.
Изготовитель
Фирма “Rohde & Schwarz zavod Vimperk, s.r.o”, ЧехияАдрес: Spidrova 49, 38501 Vimperk, Czechia
Телефон: +420 388 452 109
Web-сайт: https://www.rohde-schwarz.com
E-mail: customersupport@rohde-schwarz.com
Заявитель
ООО «РОДЕ И ШВАРЦ РУС», г. МоскваИНН 7710557825
Адрес: 117335, г. Москва, Нахимовский проспект, 58, этаж 6, комната 16 Телефон: +7 (495) 981-3560
Факс: +7 (495) 981-3565
Web-сайт: https://www.rohde-schwarz.com/ru
E-mail: sales.russia@rohde-schwarz.com
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области»
(ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д. 31 Телефон: +7 (495) 544-00-00
E-mail: info@rostest.ru
Принцип действия осциллографов цифровых запоминающих RTP134, RTP164 основан на высокоскоростном аналогово-цифровом преобразовании входного сигнала в реальном времени, предварительной аппаратной обработке сигнала и записи сигнала в память осциллографа. В результате обработки сигнала в соответствии с настройками осциллографа выделяется часть сигнала, предназначенная для отображения на экране.
Осциллографы цифровые запоминающие RTP134, RTP164 позволяют проводить автоматические и курсорные измерения амплитудно-временных параметров сигнала, математическую обработку сигналов, статистическую обработку результатов измерений, проверку цифровых сигналов с помощью масок, быстрое преобразование Фурье и измерение параметров сигнала в частотной области с выводом результатов измерений на экран. Осциллографы обеспечивают управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера, автоматическое тестирование и самодиагностику. К осциллографам возможно опциональное подключение логического пробника для декодирования сигналов параллельных шин данных, а также широкополосных пробников для измерений сигналов на различных платах.
Конструктивно осциллографы цифровые запоминающие RTP134, RTP164 выполнены в виде настольного моноблочного прибора. Для организации связи с внешними устройствами применяются интерфейсы LAN, GPIB, USB.
Модификации осциллографов цифровых запоминающих RTP134, RTP164 отличаются штатной полосой пропускания и имеют следующие опции:
B1 - логический пробник;
B7 - генератор перепада;
B101 - расширение памяти до 100 млн. отсчетов на канал;
B102 - расширение памяти до 200 млн. отсчетов на канал;
B105 - расширение памяти до 500 млн. отсчетов на канал;
B110 - расширение памяти до 1 млрд. отсчетов на канал;
B1316 - расширение полосы пропускания до 16 ГГц для RTP134;
RT-ZM130, RT-ZM160 - высокочастотные пробники с полосой 13/16 ГГц.
Общий вид осциллографов цифровых запоминающих RTP134, RTP164 и обозначение места нанесения знака утверждения типа приведены на рисунке 1.
Схема пломбировки от несанкционированного доступа приведена на рисунке 2.
Место нанесения знака утверждения типа
Модификация осциллографа
g)
КЗ Е=

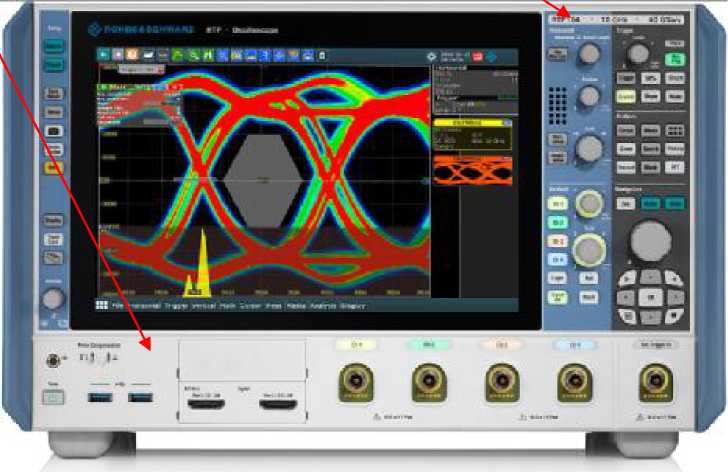

Рисунок 1 - Общий вид средства измерений и обозначение места нанесения знака утверждения
типа.

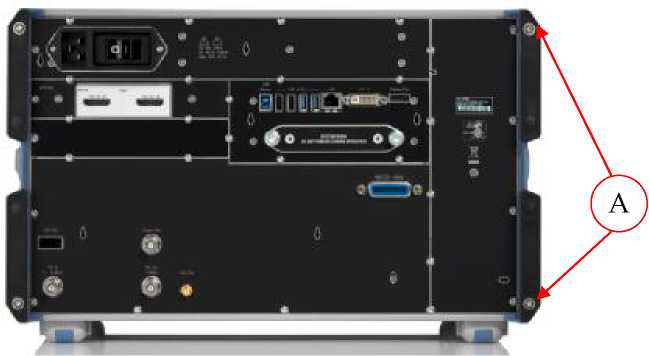

Рисунок 2 - Схема пломбировки от несанкционированного доступа (A)
Таблица 4 -
Наименование |
Обозначение |
Количество |
Осциллограф цифровой запоминающий |
RTP134, RTP164 |
1 шт. |
Опция логического пробника |
B1 |
по отдельному заказу |
Опция генератора перепада |
B7 |
по отдельному заказу |
Опция расширения памяти до 100 млн. отсчетов на канал |
B101 |
по отдельному заказу |
Опция расширения памяти до 200 млн. отсчетов на канал |
B102 |
по отдельному заказу |
Опция расширения памяти до 500 млн. отсчетов на канал |
B105 |
по отдельному заказу |
Продолжение таблицы 4
Наименование |
Обозначение |
Количество |
Опция расширения памяти до 1 млрд. отсчетов на канал |
B110 |
по отдельному заказу |
Опция расширения полосы пропускания до 16 ГГц для RTP134 |
B1316 |
по отдельному заказу |
Опция, высокочастотного пробника с полосой 13 ГГц |
RT-ZM130 |
по отдельному заказу |
Опция, высокочастотного пробника с полосой 16 ГГц |
RT-ZM160 |
по отдельному заказу |
Кабель питания |
1 шт. | |
Руководство по эксплуатации |
1 экз. | |
Методика поверки |
РТ-МП-6414-441-2019 |
1 экз. |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение | |||
Число измерительных каналов |
4 | |||
Тип входного разъема |
BNC-совместимый | |||
Входное сопротивление, Ом |
50 | |||
Разрядность АЦП, бит |
8 | |||
Максимальная частота дискретизации Fa, Гц |
4М010 | |||
Объем памяти на каждый канал, миллионов отсчетов |
на каждый канал |
на два канала |
на один канал | |
штатно |
50 |
100 |
200 | |
опция В101 |
100 |
200 |
400 | |
опция В102 |
200 |
400 |
800 | |
опция В105 |
500 |
1000 |
2000 | |
опция В110 |
1000 |
2000 |
2000 | |
Полоса пропускания BW в двухканальном режиме, ГГц, не менее |
RTP134 |
13 | ||
RTP164, RTP134 c опцией В1316 |
16 | |||
Номинальные значения времени нарастания переходной характеристики, пс |
RTP134 |
33 | ||
RTP164, RTP134 c опцией В1316 |
27 | |||
Диапазон значений коэффициента развертки, с/дел |
от 2М0"11 до 1М04 | |||
Пределы допускаемой относительной погрешности по частоте 6F внутреннего опорного генератора |
±Г10"7 | |||
Диапазон значений коэффициента отклонения (КО), В/дел |
от 0,002 до 1 | |||
Пределы допускаемой относительной погрешности установки коэффициента отклонения 6КО, % |
2 мВ/дел < КО < 5 мВ/дел |
±2 | ||
КО > 5 мВ/дел |
±1,5 | |||
Тип синхронизации |
внутренняя, внешняя | |||
Минимальный уровень внутренней синхронизации, дел, не более |
0,1 | |||
Режимы запуска |
автоматический, ждущий, однократный | |||
Выходное сопротивление генератора перепада B7, Ом |
Несимметричный режим |
50 | ||
Дифференциальный режим |
100 | |||
Тип выходного разъема генератора перепада |
2,92 мм «розетка» | |||
Частота повторения выходных импульсов, Гц |
от 5 до 2,5М08 | |||
Амплитуда импульсов отрицательной полярности U, мВ |
от 50 до 200 | |||
Пределы допускаемой погрешности установки амплитуды импульсов в несимметричном режиме в диапазоне частот от 5 Гц до 100 МГц, мВ, не более |
±(0,02/U +15) |
Продолжение таблицы 2
Время нарастания и спада импульса, пс, не более |
26 | ||
Входное сопротивление пробников RT-ZM13, RT-ZM16, Ом |
Несимметричный режим |
Контакт типа «игла» |
2405 |
RT-ZMA40 |
50 | ||
Дифференциальный режим |
Контакт типа «игла» |
4405 | |
RT-ZMA40 |
100 | ||
Тип входного разъема пробников модулем RT-ZMA40 |
SMA «вилка» | ||
Диапазон входных напряжений, В |
от ±0,025 до ±2,5 | ||
Пределы допускаемой дополнительной относительной погрешности установки коэффициента отклонения 6КО осциллографа совместно с пробниками RT-ZM13, RT-ZM16, % |
±0,5 | ||
Полоса пропускания в двухканальном режиме, ГГц, не менее |
RTP134 с пробником RT-ZM13 |
8,5 | |
RTP164 и RTP134 c опцией В1316 с пробником RT-ZM16 |
10,5 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Напряжение питания от сети переменного тока частотой 50 или 60 Гц, В |
от 100 до 240 |
Потребляемая мощность, Вт, не более |
1000 |
Габаритные размеры (ширина х высота х глубина), мм, не более |
463x285x349 |
Масса (без опций и аксессуаров), кг, не более |
20 |
Рабочие условия эксплуатации:
|
от +5 до +45 85 |
Условия хранения и транспортирования:
|
от -40 до +70 85 |
Время прогрева, мин |
30 |
Средняя наработка на отказ, лет |
10 |
