Номер по Госреестру СИ: 77275-20
77275-20 Системы мониторинга цифрового
(ТВ DVMS1 и DVMS4)
Назначение средства измерений:
Системы мониторинга цифрового ТВ DVMS1 и DVMS4 предназначены для измерения уровня цифрового телевизионного сигнала.

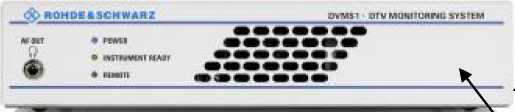

Внешний вид.
Системы мониторинга цифрового
Рисунок № 1

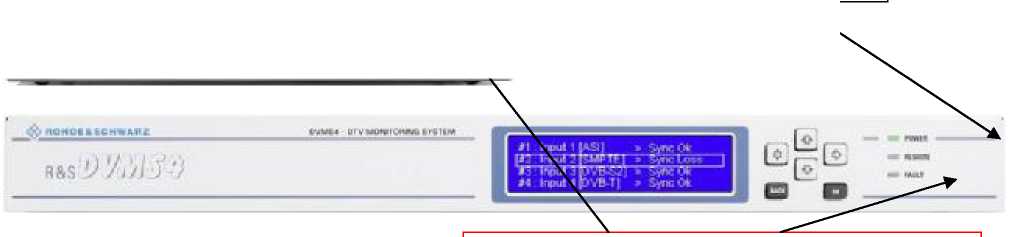

Внешний вид.
Системы мониторинга цифрового
Рисунок № 2
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 30.01.2025
Номер записи - 176112
ID в реестре СИ - 1065282
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Фирма "Rohde & Schwarz zavod Vimperk, s.r.o."
Страна - ЧЕШСКАЯ РЕСПУБЛИКА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№119 от 2020.01.30 Об утверждении типов средств измерений 77
Наличие аналогов СИ: Системы мониторинга цифрового (ТВ DVMS1 и DVMS4)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Rohde & Schwarz zavod Vimperk, s.r.o."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
39089-08 07.09.2024 |
Генераторы сигналов СВЧ, R&S SMF100A Фирма "Rohde & Schwarz zavod Vimperk, s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
1 год | |
|
76047-19 12.09.2024 |
Анализаторы спектра, FPL1003, FPL1007 Фирма "Rohde & Schwarz zavod Vimperk, s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
76750-19 28.11.2024 |
Пробники напряжения, ESH2-Z3 Фирма "Rohde & Schwarz zavod Vimperk, s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
76749-19 28.11.2024 |
Эквиваленты сети, ESH3-Z6 Фирма "Rohde & Schwarz zavod Vimperk, s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
77057-19 24.12.2024 |
Осциллографы цифровые запоминающие, RTP134, RTP164 Фирма "Rohde & Schwarz zavod Vimperk, s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
77275-20 30.01.2025 |
Системы мониторинга цифрового, ТВ DVMS1 и DVMS4 Фирма "Rohde & Schwarz zavod Vimperk, s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
77623-20 25.02.2025 |
Анализаторы цепей векторные, ZNL3, ZNL6 Фирма "Rohde & Schwarz zavod Vimperk, s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
68980-20 24.03.2025 |
Генераторы сигналов, SMA100B Фирма "Rohde & Schwarz zavod Vimperk, s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
3 года |
|
78801-20 |
Генератор сигналов векторный, SMW200A Фирма "Rohde & Schwarz zavod Vimperk, s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
3 года |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Количество типов средств измерений в ФГИС АРШИН по областям измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные области измерений. Отчет состоит из четырех графиков (одной круговой и трех столбчатых диаграмм) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношении или пропорции между областями измерений.
На круговой диаграмме показано количественное соотношение между областями измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные области измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН. Как и следовало ожидать, самые большие пропорции занимают классические области измерений (ИЗМЕРЕНИЯ ЭЛЕКТРОТЕХНИЧЕСКИХ И МАГНИТНЫХ ВЕЛИЧИН, ИЗМЕРЕНИЯ ФИЗИКОХИМИЧЕСКОГО СОСТАВА И СВОЙСТВ ВЕЩЕСТВ и т.д.) в отличии от узкоспециализированных (СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ, СИ БИОАНАЛИЗА и др.)
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по областям измерений, но уже в динамике по годам начиная с 2000 года. Дополнительно, в отдельные графики вынесены такие специализированные и социально важные области измерений как СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ и БЫТОВЫЕ СЧЕТЧИКИ ВОДЫ.
Бесплатный
Кто поверяет Системы мониторинга цифрового (ТВ DVMS1 и DVMS4)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Системы мониторинга цифрового (ТВ DVMS1 и DVMS4)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение “DVMS1/4 Firmware” предназначено только для управления режимами работы систем мониторинга цифрового ТВ DVMS1 и DVMS4.
Метрологически значимая часть ПО и измеренные данные не требуют специальных средств защиты от преднамеренных и непреднамеренных изменений. Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.
Идентификационные данные метрологически значимой части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
DVMS1/4 Firmware |
|
Номер версии (идентификационный номер) ПО |
02.62.2 и выше |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на лицевую панель систем мониторинга цифрового ТВ DVMS1 и DVMS4 методом наклейки в соответствии с рисунком 1 и на титульный лист руководства по эксплуатации типографским способом.
Лист № 3 Всего листов 4
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к системам мониторинга цифрового ТВ DVMS1 и DVMS4
Техническая документация фирмы “Rohde&Schwarz GmbH & Co. KG”, Германия
Поверка
Поверкаосуществляется по документу РТ-МП-6435-441-2019 “ГСИ. Системы мониторинга цифрового ТВ
DVMS1 и DVMS4. Методика поверки”, утвержденному ФБУ «Ростест-Москва» 11.11.2019 г.
Основные средства поверки:
-
- тестер телерадиовещательный R&S SFE (регистрационный номер в Федеральном информационном фонде 43199-09);
-
- анализатор телевизионный R&S ETL (регистрационный номер в Федеральном информационном фонде 38441-08).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Фирма “Rohde & Schwarz zavod Vimperk, s.r.o”, Чехия
Адрес: Spidrova 49,38501 Vimperk, Czech Republic
Телефон: +420 388 452 109
Web-сайт: https://www.rohde-schwarz.com
E-mail: customersupport@rohde-schwarz.com
Заявитель
ООО «РОДЕ и ШВАРЦ РУС»
ИНН 7710557825
Адрес: 115093, г. Москва, Нахимовский пр-кт, д. 58, комн. 16, этаж 6
Телефон: +7 (495) 981-3560
Факс: +7 (495) 981-3565
Web-сайт: https://www.rohde-schwarz.ru
E-mail: sales.russia@rohde-schwarz.com
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области»(ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Телефон: +7 (495) 544-00-00
Web-сайт: http://www.rostest.ru
Принцип действия систем мониторинга цифрового ТВ DVMS1 и DVMS4 основан на методе последовательного анализа сигнала с выводом результатов измерений на экран монитора, подключенного к интерфейсу DVI-D.
Системы мониторинга цифрового ТВ DVMS1 и DVMS4 представляют собой компактные, портативные приборы, реализующие широкий набор функций для тестирования, анализа и мониторинга цифрового ТВ.
Центральный процессор прибора обеспечивает прием команд оператора, осуществляемый с клавиатуры и манипулятора мышь, которые подключаются через USB интерфейс. Данные можно сохранить на устройство памяти, подключаемое через USB интерфейс.
Системы мониторинга цифрового ТВ DVMS1 и DVMS4 представляют собой компактые средства измерения для контроля сетей эфирного (цифрового телевизионного) вещания DVB-T/H, DVB-T2 и спутникового (цифрового телевизионного) вещания DVB-S/S2 в соответствии с ГОСТ Р 52210-2004.
Системы мониторинга цифрового ТВ DVMS1 и DVMS4 выполняют одновременный мониторинг передаваемого радиосигнала и транспортного потока MPEG-TS, что необходимо для контроля передатчиков.
Системы мониторинга цифрового ТВ DVMS1 и DVMS4 могут иметь следующие функциональные опции:
B51 - диапазон частот в режиме работы DVB-S/DVB-S2;
B55 - диапазон частот в режиме работы DVB-T/DVB-T2;
K23 - анализ DVB-H;
K53 - анализ DVB-T;
K54 - анализ DVB-T2.
Общий вид систем мониторинга DVMS1 и DVMS4, обозначение места нанесения знака утверждения типа и схема пломбировки от несанкционированного доступа приведена на рисунке 1.
Место нанесения пломб
Место нанесения пломб
Место нанесения знака утверждения типа
Рисунок 1 - Общий вид средств измерений
Таблица 5 -
|
Наименование |
Обозначение |
Количество |
|
Системы мониторинга цифрового ТВ |
DVMS1 или DVMS4 |
1 шт. |
|
Опции к системам: Диапазон частот DVB-S/DVB-S2 |
B51 |
по отдельному заказу |
|
Диапазон частот DVB-T/DVB-T2 |
B55 |
1 шт. |
|
Анализ DVB-H |
K23 |
по отдельному заказу |
|
Анализ DVB-T |
K53 |
по отдельному заказу |
|
Анализ DVB-T2 |
K54 |
по отдельному заказу |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
РТ-МП-6435-441-2019 |
1 экз. |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон частот, в режимах работы, МГц: - DVB-T/H, DVB-T2 |
от 30 до 1000 |
|
- DVB-S/S2 |
от 950 до 2150 |
|
Диапазон уровня входного сигнала, в режимах работы, дБ (1 мВт): - DVB-T/H |
от -80 до 0 |
|
- DVB-T2 |
от -80 до 0 |
|
- DVB-S/S2 |
от -60 до -15 |
|
Пределы допускаемой абсолютной погрешности измерений уровня входного сигнала, в режимах работы, дБ: - DVB-T/T2 при отношении сигнал/шум > 20 дБ |
±1,5 |
|
- DVB-S/S2 при отношении сигнал/шум от 2 до 30 дБ |
±2 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Масса, кг, не более: DVMS1 |
1,9 |
|
DVMS4 |
5,6 |
|
Габаритные размеры (ширина х высота х глубина), мм, не более: | |
|
DVMS1 |
210х44х227 |
|
DVMS4 |
438x44x328 |
|
Напряжение питания от сети переменного тока частотой 50 или | |
|
60 Гц, В |
от 100 до 240 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °С |
от +5 до +40 |
|
- относительная влажность воздуха при температуре 40 °С, %, | |
|
не более |
85 |
