Номер по Госреестру СИ: 76047-19
76047-19 Анализаторы спектра
(FPL1003, FPL1007)
Назначение средства измерений:
Анализаторы спектра FPL1003, FPL1007 предназначены для измерений амплитудночастотных характеристик спектра радиотехнических сигналов.
Внешний вид.
Анализаторы спектра
Рисунок № 1
Внешний вид.
Анализаторы спектра
Рисунок № 2
Программное обеспечение
Программное обеспечение «FW FPL» предназначено для управления режимами работы анализаторов спектра FPL1003, FPL1007, обработки измерительных сигналов, управления работой анализаторов в процессе проведения измерений, отображения хода измерений. Программное обеспечение «FW FPL» предназначено только для работы с анализаторами спектра FPL1003, FPL1007 и не может быть использовано отдельно от измерительновычислительной платформы этих анализаторов.
Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик анализаторов спектра FPL1003, FPL1007 за пределы допускаемых значений.
Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения (ПО)
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
FW FPL |
Номер версии (идентификационный номер) ПО |
не ниже 1.40 |
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на переднюю панель анализаторов спектра FPL1003, FPL1007 в соответствии с рисунком 1 методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам спектра FPL1003, FPL1007
Техническая документация фирмы “Rohde & Schwarz GmbH & Co. KG”, Германия
Поверка
Поверкаосуществляется по документу РТ-МП-6078-441-2019 «ГСИ. Анализаторы спектра FPL1003, FPL1007. Методика поверки», утвержденному ФБУ «Ростест-Москва» 12 июля 2019 года.
Основные средства поверки:
-
- стандарт частоты рубидиевый GPS-12RG (регистрационный номер в Федеральном информационном фонде 43830-10);
-
- частотомер универсальный CNT-90 (регистрационный номер в Федеральном информационном фонде 41567-09);
-
- ваттметр проходящей мощности СВЧ NRP-Z28 (регистрационный номер в Федеральном информационном фонде 43643-10);
-
- ваттметр проходящей мощности СВЧ NRP-Z98 (регистрационный номер в Федеральном информационном фонде 43643-10);
-
- аттенюатор ступенчатый R&S RSC (регистрационный номер в Федеральном информационном фонде 48368-11);
-
- калибратор SMBV-AM-FM (регистрационный номер в Федеральном
информационном фонде 56540-14);
-
- генератор сигналов SMW200A (регистрационный номер в Федеральном информационном фонде 58569-14);
-
- анализатор цепей векторный ZNB8 (регистрационный номер в Федеральном информационном фонде 49105-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Фирма “Rohde & Schwarz zavod Vimperk, s.r.o”, Чехия
Адрес: Spidrova 49, 38501 Vimperk, Czech Republic
Телефон: +420 388 452 109
Web-сайт: https://www.rohde-schwarz.com
E-mail: customersupport@rohde-schwarz.com
Заявитель
ООО «РОДЕ и ШВАРЦ РУС»ИНН 7710557825
Адрес: 115093, г. Москва, Нахимовский пр-кт, д. 58, комн. 16, этаж 6
Телефон: +7 (495) 981-3560
Факс: +7 (495) 981-3565
Web-сайт: https://www.rohde-schwarz.ru
E-mail: sales.russia@rohde-schwarz.com
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области»
(ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д. 31 Телефон: +7 (495) 544-00-00
Web-сайт: http://www.rostest.ru
Принцип действия анализаторов спектра FPL1003, FPL1007 основан на гетеродинном переносе исследуемого сигнала на промежуточную частоту (ПЧ) и последующей его обработке с помощью аналогово-цифрового преобразователя (АЦП) с блоком цифровой обработки. В низкочастотной области предусмотрена непосредственная подача сигнала с частотой до 2 МГц на АЦП в обход смесителя. Информация о сигнале, полученная в блоке цифровой обработки, выводится на экран прибора в виде спектрограмм и цифровых значений.
Конструктивно анализаторы спектра FPL1003, FPL1007 выполнены в виде переносного моноблока, на передней панели которого расположены органы управления, входной высокочастотный разъем и жидкокристаллический цветной дисплей. Для работы в составе автоматизированных систем анализаторы спектра обеспечивают подключение по интерфейсам LAN и GPIB (опционально).
Модификации анализаторов спектра FPL1003, FPL1007 отличаются диапазоном частот и могут иметь следующие опции:
B4 - кварцевый опорный генератор повышенной точности;
B5 - плата дополнительных интерфейсов (выход ПЧ; контроль генератора шума);
B10 - интерфейс GPIB;
B22 - предусилитель;
B25 - электронный аттенюатор с шагом 1 дБ;
В30 - питание от сети постоянного тока;
В31 - встроенная аккумуляторная батарея;
B40 - полоса анализа 40 МГц;
K7 - измерительный демодулятор АМ/ЧМ;
K9 - поддержка преобразователей мощности NRPxx;
K30 - измерение коэффициента шума;
K54 - измерения ЭМС;
K70 - анализ сигналов c квадратурной модуляцией.
Общий вид анализаторов спектра FPL1003, FPL1007 и обозначение места нанесения знака утверждения типа приведены на рисунке 1.
Схема пломбировки от несанкционированного доступа приведена на рисунке 2.
Модификация анализатора
Место нанесения знака утверждения типа

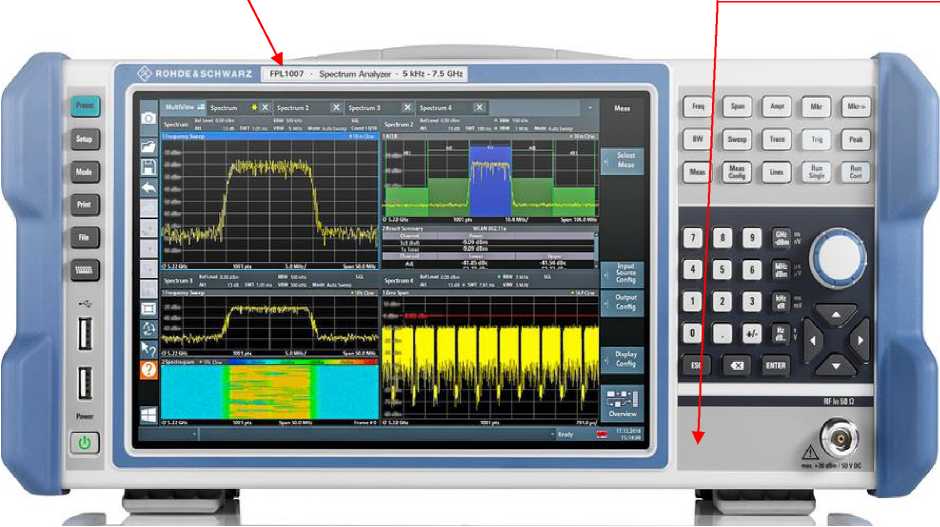

Рисунок 1 - Общий вид анализаторов спектра FPL1003, FPL1007
Место пломбировки

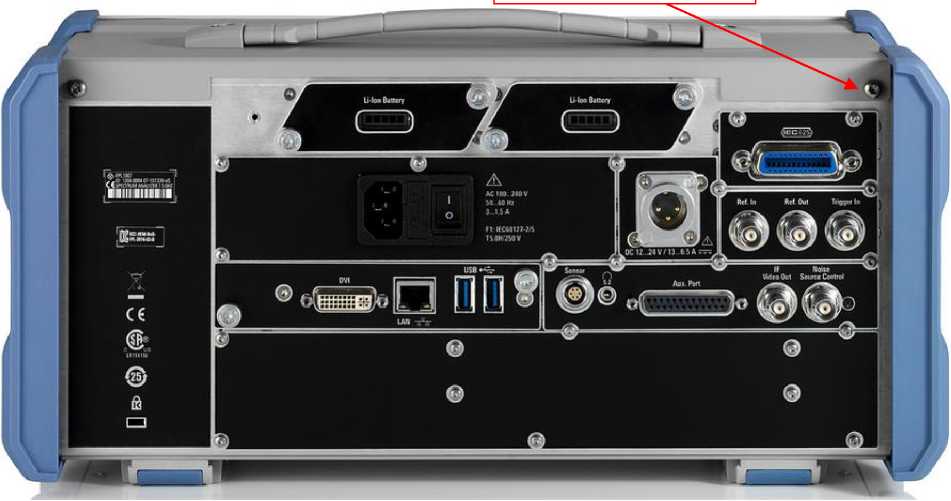

Рисунок 2 - Схема пломбировки анализаторов спектра FPL1003, FPL1007 от несанкционированного доступа
Таблица 5 - | ||
Наименование |
Обозначение |
Количество |
1 |
2 |
3 |
Анализатор спектра |
FPL1003 или FPL1007 |
1 шт. |
Опция кварцевого опорного генератора повышенной точности |
B4 |
по отдельному заказу |
Опция платы дополнительных интерфейсов (выход ПЧ; контроль генератора шума и др.) |
B5 |
по отдельному заказу |
Опция интерфейса GPIB |
B10 |
по отдельному заказу |
Опция предусилителя |
B22 |
по отдельному заказу |
Опция электронного аттенюатора с шагом 1 дБ |
B25 |
по отдельному заказу |
Опция питания от сети постоянного тока |
B30 |
по отдельному заказу |
Опция встроенной аккумуляторной батареи |
B31 |
по отдельному заказу |
Опция полосы анализа 40 МГц |
B40 |
по отдельному заказу |
Опция измерительного демодулятора АМ/ЧМ |
K7 |
по отдельному заказу |
Продолжение таблицы 5
Наименование |
Обозначение |
Количество |
Опция поддержки преобразователей мощности NRPxx |
K9 |
по отдельному заказу |
Опция измерения коэффициента шума |
K30 |
по отдельному заказу |
Опция измерения ЭМС |
K54 |
по отдельному заказу |
Опция анализа сигналов c квадратурной модуляцией |
K70 |
по отдельному заказу |
Комплект ЗИП |
- |
1 компл. |
Руководство по эксплуатации |
- |
1 экз. |
Методика поверки |
РТ-МП-6078-441-2019 |
1 экз. |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение | |
1 |
2 |
3 |
Диапазон частот, Гц |
FPL1003 |
от 5М03 до 3И09 |
FPL1007 |
от 5М03 до 7,5И09 | |
Номинальное значение частоты опорного кварцевого генератора, МГц |
10 | |
Пределы допускаемой основной относительной погрешности частоты опорного генератора don |
штатно |
±Г10-6 |
опция B4 |
±1-10’7 | |
Пределы допускаемой абсолютной погрешности измерений частоты FИзМ в режиме частотомера, Гц |
±Зоп • Ризм + R) | |
Разрешение частотомера R, Гц |
1 | |
Диапазон установки полос обзора, Гц |
0; от 10 до полного диапазона частот | |
Уровень фазовых шумов на частоте 1 ГГц в полосе пропускания 1 Гц относительно уровня несущей, при отстройке от несущей, дБ, не более |
1 кГц |
-99 |
10 кГц |
-105 | |
100 кГц |
-110 | |
1 МГц |
-130 | |
Полосы пропускания фильтров ПЧ по уровню минус 3 дБ с шагом 1-2-3-5, Гц |
от 1 до 107 | |
Полосы пропускания фильтров ПЧ по уровню минус 6 дБ для опции K54, Гц |
10, 100, 200, 1И03, 9И03, 10М03, 100И03, 120И03 | |
Полосы пропускания видеофильтра с шагом 1-2-3-5, Гц |
от 1 до 107 |
Продолжение таблицы 2
1 |
2 |
3 |
Полоса анализа сигналов, Гц |
штатно |
10М06 |
опция В40 |
40М06 | |
Диапазон измеряемых уровней, дБ (1 мВт) |
от среднего уровня шумов до +30 | |
Средний уровень собственных шумов, приведенный к полосе пропускания 1 Гц, в диапазоне частот, в зависимости от состояния предусилителя, дБ (1 мВт), не более |
см. таблицу 3 | |
Пределы допускаемой относительной погрешности измерений уровня мощности входного сигнала минус 10 дБ (1 мВт) на частоте 50 МГц, дБ |
±0,2 | |
Неравномерность амплитудно-частотной характеристики относительно уровня на частоте 50 МГц при выключенном предусилителе и значениях аттенюатора СВЧ от 10 до 40 дБ, в диапазоне частот, дБ, не более |
от 3 МГц до 3 ГГц включ. |
±0,3 |
св. 3 до 7,5 ГГц |
±0,6 | |
Диапазон перестройки аттенюатора СВЧ с шагом 5 дБ, дБ |
от 0 до 45 | |
Пределы допускаемой относительной погрешности измерений уровня мощности входного сигнала из-за переключения ослабления входного аттенюатора на частоте 50 МГц относительно ослабления 10 дБ, дБ |
±0,2 | |
Пределы допускаемой относительной погрешности измерений уровня мощности входного сигнала из-за переключения полосы пропускания (ПП) фильтров ПЧ относительно полосы пропускания 10 кГц, дБ |
ПП < 100 кГц |
±0,1 |
ПП > 100 кГц |
±0,2 | |
Пределы допускаемой относительной погрешности измерений уровня мощности входного сигнала из-за нелинейности шкалы (при отношении сигнал/шум не менее 16 дБ), в диапазоне измерений уровня от 0 до минус 70 дБ, дБ |
±0,1 | |
Пределы допускаемой относительной погрешности измерений уровня мощности входного сигнала в диапазоне от минус 50 дБ до 0 дБ относительно опорного уровня минус 10 дБ (1 мВт), при отношении сигнал/шум не менее 20 дБ, значениях аттенюатора СВЧ 10 дБ, 20 дБ, 30 дБ, 40 дБ, выключенном предусилителе, при уровне доверительной вероятности 0,95 в зависимости от диапазона частот, дБ |
от 3 МГц до 3 ГГц включ. |
±0,5 |
св. 3 до 7,5 ГГц |
±0,8 | |
Относительный уровень интермодуляционных искажений 3-го порядка L^3, выраженный в виде точки пересечения 3-го порядка (TOI), в диапазоне частот при выключенном предусилителе, дБ (1 мВт), не менее |
от 10 МГц до 300 МГц включ. |
13 |
св. 0,3 до 3 ГГц включ. |
17 | |
св. 3 до 7,5 ГГц |
15 | |
TOI = (2Ъсмес,- L^3)/2, где Ц.мес. - уровень входного сигнала смесителя, дБ (1 мВт) |
Окончание таблицы 2
1 |
3 |
2 |
Уровень подавления каналов приема зеркальных частот и промежуточных частот, дБ относительно несущей, не более |
-70 | |
Уровень остаточных сигналов комбинационных частот, в диапазоне частот, дБ (1 мВт), не более |
св. 1 МГц до 7,5 ГГц |
-90 |
КСВН входа (значение аттенюатора СВЧ 10 дБ), в диапазоне частот, не более |
от 10 МГц до 7,5 ГГц |
2,2 |
Измерительный демодулятор К7 | ||
Диапазон измерений пикового значения коэффициента амплитудной модуляции, % |
от 0 до 100 | |
Пределы допускаемой абсолютной погрешности измерений коэффициента амплитудной модуляции (Кам) при частоте модулирующего сигнала не более 1 МГц, % |
±(0,2 + 0,01'Л^м) | |
Наибольшая девиация частоты входного сигнала для сигналов с частотной модуляцией в диапазоне несущих частот при частоте модулирующего сигнала не более 1 МГц, МГц |
1 | |
Пределы допускаемой абсолютной погрешности измерений девиации частоты (при полосе анализа от 3,3^(FMod + FdeB) до 10\FMog + Fgee), где FMog - модулирующая частота, FgBe - девиация частоты), Гц |
±(0,01 •(FMod + Fdee) + 20) | |
Анализ сигналов с квадратурной модуляцией К70 | ||
Остаточное среднеквадратическое значение векторной ошибки модуляции для модуляции QPSK и частоты несущей 1 ГГц в зависимости от скорости модуляции, %, не более |
100 кГц |
0,6 |
1 МГц |
0,9 | |
10 МГц (опция В40) |
1,1 |
Таблица 3 - Средний уровень собственных шумов, приведенный к полосе пропускания 1 Гц, в
диапазоне частот, в зависимости от состояния предусилителя, дБ ( |
'1 мВт), не более | |
Диапазон частот |
Предусилитель выключен |
Предусилитель включен |
от 100 кГц до 3 МГц включ. |
-140 |
- |
св. 3 до 5 МГц включ. |
-140 |
-155 |
св. 5 до 10 МГц включ. |
-149 |
-155 |
св. 10 МГц до 2 ГГц включ. |
-149 |
-163 |
св. 2 до 3 ГГц включ. |
-149 |
-162 |
св. 3 до 5 ГГц включ. |
-143 |
-158 |
св. 5 до 7 ГГц включ. |
-140 |
-156 |
св. 7 до 7,5 ГГц |
-140 |
-155 |
Таблица 4 - Основные технические характеристики
Наименование характеристики |
Значение | |
Разъем СВЧ входа |
тип N, «розетка» | |
Параметры электрического питания:
|
от 100 до 240 от 50 до 400 | |
Напряжение питания постоянного тока (опция В 30), В |
от 12 до 24 | |
Потребляемая мощность, Вт, не более |
штатно |
250 |
с опцией B31 |
400 | |
Масса без опций, кг, не более |
8 | |
Габаритные размеры (ширинахвысотахглубина), мм |
408x186x235 | |
Рабочие условия применения:
|
от +15 до +35 от 40 до 90 | |
Условия хранения и транспортирования:
|
от -20 до +70 90 | |
Время прогрева, мин |
30 | |
Средняя наработка на отказ, лет |
10 |
