Номер по Госреестру СИ: 78801-20
78801-20 Генератор сигналов векторный
(SMW200A)
Назначение средства измерений:
Генератор сигналов векторный SMW200A предназначен для формирования немодулированных синусоидальных СВЧ колебаний с нормированными уровнем и частотой выходного сигнала, а также колебаний с квадратурной модуляцией.

Внешний вид.
Генератор сигналов векторный
Рисунок № 1

Внешний вид.
Генератор сигналов векторный
Рисунок № 2
Программное обеспечение
Программное обеспечение «FW SMW200A» предназначено для управления режимами работы генератора сигналов векторного SMW200A, обработки выходных сигналов, формирования заданий на проведение измерений, управления работой генератора в процессе проведения измерений, отображения хода измерений. Программное обеспечение «FW SMW200A» предназначено только для работы с генератором сигналов векторным SMW200A и не может быть использовано отдельно от его измерительно-вычислительной платформы.
Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик генератора сигналов векторного SMW200A за пределы допускаемых значений.
Уровень защиты программного обеспечения «низкий » в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения (ПО)
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
FW SMW200A |
Номер версии (идентификационный номер) ПО |
4.60 |
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом и на переднюю панель генератора сигналов векторного SMW200A методом наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к генератору сигналов векторному SMW200A
Приказ Росстандарта № 1621 от 31.07.2018 Об утверждении государственной
поверочной схемы для средств измерений времени и частоты
Приказ Росстандарта № 3461 от 30.12.2019 Об утверждении государственной
поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц
Приказ Росстандарта № 2839 от 29.12.2018 Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 37,50 до 78,33 ГГц
ГОСТ Р 8.607-2004 ГСИ. Государственная поверочная схема для средств измерений девиации частоты
ГОСТ Р 8.717-2010 ГСИ. Государственная поверочная схема для средств измерений коэффициента амплитудной модуляции высокочастотных колебаний
Техническая документация “Rohde & Schwarz GmbH & Co. KG”, Германия
Поверка
Поверкаосуществляется по документу РТ-МП-7154-441-2020 «ГСИ. Генератор сигналов векторный
SMW200A. Методика поверки», утвержденному ФБУ «Ростест-Москва» «14» апреля 2020 года. Основные средства поверки:
-
- стандарт частоты рубидиевый GPS-12RG (регистрационный номер в Федеральном информационном фонде 43830-10);
-
- частотомер универсальный CNT-90 (регистрационный номер в Федеральном информационном фонде 41567-09);
-
- ваттметр поглощаемой мощности СВЧ NRP50T (регистрационный номер в Федеральном информационном фонде 69958-17);
-
- анализатор фазового шума FSWP50 c опциями В1, B61 (регистрационный номер в Федеральном информационном фонде 63528-16);
-
- анализатор спектра R&S FSW8 с опцией К70 (регистрационный номер в Федеральном информационном фонде 52615-13);
- анализатор электрических цепей векторный ZVA50 (регистрационный номер в Федеральном информационном фонде 48355-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного клейма.
Изготовитель
Фирма “Rohde & Schwarz zavod Vimperk, s.r.o.”, Чехия
Адрес: Spidrova 49, 38501 Vimperk, Czechia
Телефон: +420 388 452 109
Web-сайт: https://www.rohde-schwarz.com
E-mail: customersupport@rohde-schwarz.com
Заявитель
Общество с ограниченной ответственностью «РОДЕ И ШВАРЦ РУС» (ООО «РОДЕ И ШВАРЦ РУС»)
ИНН 7710557825
Адрес: 117335, г. Москва, Нахимовский проспект, 58, этаж 6, комната 16
Телефон: +7 (495) 981-35-60
Факс: +7 (495) 981-35-65
Web-сайт: https://www.rohde-schwarz.com/ru
E-mail: sales.russia@rohde-schwarz.com
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации , метрологии и испытаний в г. Москве и Московской области»(ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Телефон: +7 (495) 544-00-00
Web-сайт: http://www.rostest.ru
Принцип действия генератора сигналов векторного SMW200A основан на формировании в приборе базового диапазона частот синтезатором высокой частоты и расширением его вниз и вверх в устройстве формирования выходного сигнала. Источником опорной частоты для синтезатора высокой частоты служит кварцевый генератор частотой 10 МГц. Выходной уровень генератора регулируется аттенюатором и контролируется системой автоматической регулировки уровня. Для воспроизведения сигналов с векторной модуляцией генератор оснащен квадратурным модулятором и источником модулирующих сигналов на основе цифро-аналогового преобразователя. Расчет необходимых данных для цифроаналогового преобразователя при формировании сигналов с векторной модуляцией производится во встроенном микропроцессоре.
Конструктивно генератор сигналов векторный SMW200A выполнен в виде настольного лабораторного прибора. Управление прибором осуществляется с передней панели, оснащенной дисплеем и кнопочным табло, или по интерфейсу дистанционного управления с помощью внешнего компьютера. Генератор сигналов векторный SMW200A оснащен интерфейсами USB, LAN, GPIB.
Генератор сигналов векторный SMW200A оснащен следующими опциями:
B144N - опция частотного диапазона до 44 ГГц;
B13 - модуль АЦП и маршрутизации квадратурных сигналов;
В10 - модулирующий генератор квадратурных сигналов.
Общий вид генератора сигналов векторного SMW200A и обозначение места для нанесения знака утверждения типа приведены на рисунке 1.
Схема пломбировки от несанкционированного доступа приведена на рисунке 2.

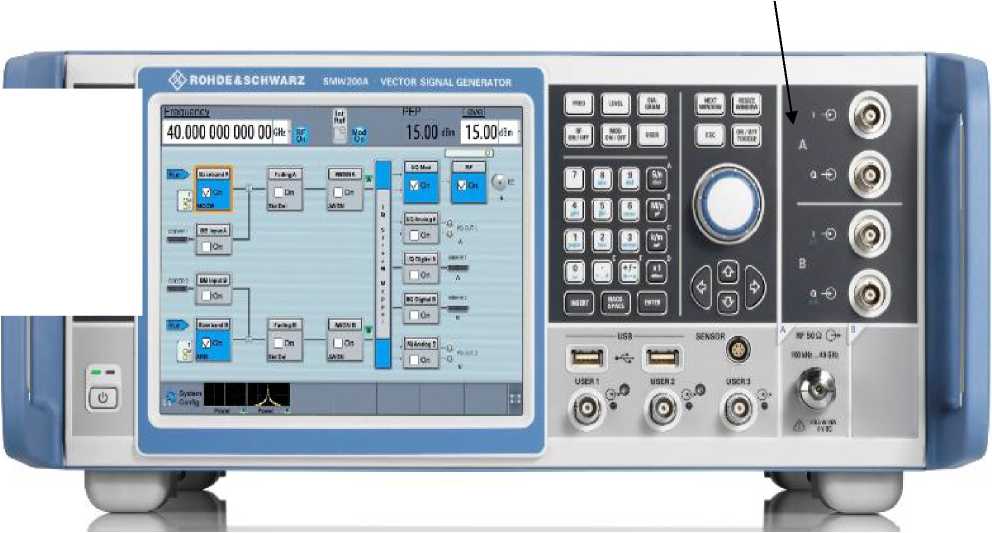

место нанесения знака утверждения типа
О0ШИШН □

Рисунок 1 - Общий вид средства измерений

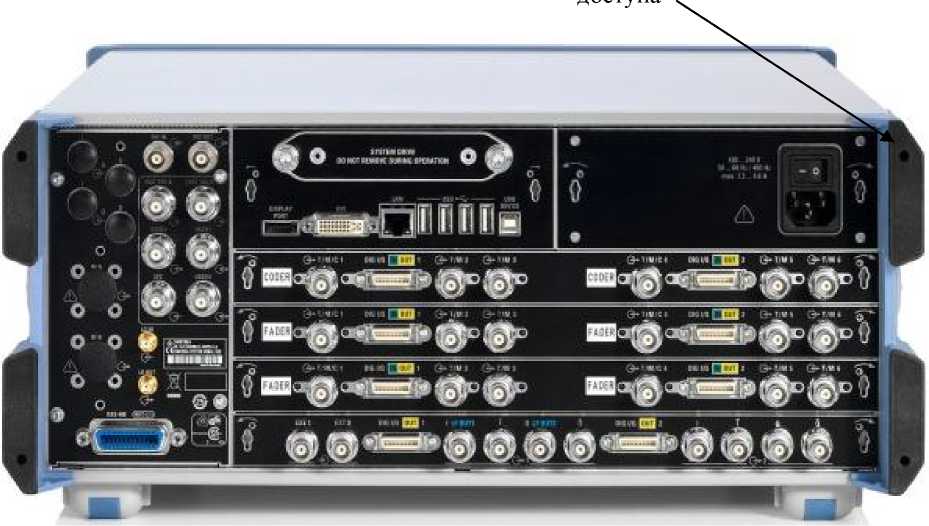

место пломбировки от несанкционированного доступа

Рисунок 2 - Схема пломбировки от несанкционированного доступа
Таблица 7 -
Наименование |
Обозначение |
Количество |
1 |
2 |
3 |
Генератор сигналов векторный |
SMW200A |
1 шт. |
Опция частотного диапазона до 44 ГГц |
B144N |
1 шт. |
Опция модуля АЦП и маршрутизации квадратурных сигналов |
B13 |
1 шт. |
Опция модулирующего генератора квадратурных сигналов |
В10 |
1 шт. |
Комплект ЗИП |
- |
1 компл. |
Руководство по эксплуатации |
- |
1 экз. |
Методика поверки |
РТ-МП-7154-441-2020 |
1 экз. |
генератора сигналов векторного SMW200A приведены в таблицах 2 - 6.
Таблица 2 - Частотные параметры
Наименование характеристики |
Значение |
Диапазон частот с опцией В144N, Гц |
от Г105 до 4,44010 |
Дискретность установки частоты, Гц |
0,001 |
Вход/выход опорной частоты, Гц |
1-107 |
Пределы допускаемой относительной погрешности установки частоты при работе от внутреннего опорного генератора |
±Г10-7 |
Таблица 3 - Параметры уровня выходного сигнала
Наименование характеристики |
Значение | |
1 |
2 | |
Диапазон установки значений уровня выходного сигнала в зависимости от частоты, дБ (1 мВт) |
от 100 кГц до 1 МГц включ. |
от -120 до +3 |
св. 1 до 3 МГц включ. |
от -120 до +8 | |
св. 3 МГц до 3 ГГц включ. |
от -120 до +18 | |
св. 3 до 16 ГГц включ. |
от -120 до +17 | |
св. 16 до 19,5 ГГц включ. |
от -120 до +15 | |
св. 19,5 до 29 ГГц включ. |
от -120 до +18 | |
св. 29 до 33 ГГц включ. |
от -120 до +17 | |
св. 33 до 40 ГГц включ. |
от -120 до +15 | |
св. 40 до 42 ГГц включ. |
от -120 до +13 | |
св. 42 до 44 ГГц |
от -120 до +11 |
Продолжение таблицы 3
1 |
2 | |
Дискретность установки уровня выходного сигнала, дБ |
0,01 | |
Пределы допускаемой основной |
от 100 кГц до 3 ГГц включ. |
±0,5 |
абсолютной погрешности установки |
св. 3 до 6 ГГц включ. |
±0,7 |
уровня выходного синусоидального |
св. 6 до 20 ГГц включ. |
±0,9 |
сигнала, дБ |
св. 20 до 44 ГГц |
±1,2 |
КСВН выхода СВЧ, не более |
2,4 |
Таблица 4 - Параметры спектра выходного сигнала в режиме непрерывных колебаний
Наименование характеристики |
Значение | |
Уровень гармонических составляющих для уровня выходного сигнала не более 10 дБ (1 мВт), дБ относительно несущей, не более |
от 100 кГц до 3,5 ГГц включ. |
-30 |
св. 3,5 до 22 ГГц |
-55 | |
Спектральная плотность мощности фазовых шумов при отстройке от несущей 20 кГц и уровне выходного сигнала 10 дБ (1 мВт) в зависимости от частоты несущей, дБ относительно несущей в полосе 1 Гц, не более |
100 МГц |
-129 |
1 ГГц |
-131 | |
2 ГГц |
-125 | |
3 ГГц |
-121 | |
4 ГГц |
-119 | |
6 ГГц |
-115 | |
10 ГГц |
-111 | |
20 ГГц |
-106 | |
30 ГГц |
-102 | |
40 ГГц |
-100 | |
44 ГГц |
-99 |
Таблица 5 - Параметры выходного сигнала в режиме внутренней квадратурной модуляции (опции В13 и В10)
Наименование характеристики |
Значение | |
Полоса модуляции в диапазоне частот св. 250 МГц до 44 ГГц, МГц |
120 | |
Неравномерность АЧХ в полосе модуляции, дБ |
±1,0 | |
Подавление несущей, в диапазоне частот, дБ, не менее |
от 250 МГц до 19,5 ГГц включ. |
55 |
св.19,5 до 44 ГГц |
30 | |
Подавление зеркального канала, в полосе модуляции, дБ, не менее |
50 | |
Пределы допускаемой абсолютной погрешности среднеквадратического значения векторной ошибки на частоте 1 ГГц для модуляции типа 16QAM и скорости передачи до 10 МГц, % |
±0,7 |
Таблица 6 - Основные технические характеристики
Наименование характеристики |
Значение |
1 |
2 |
Тип выходного разъема |
1,85 мм «вилка» |
Рабочие условия эксплуатации:
|
от +15 до +35 85 |
Условия хранения и транспортирования:
|
от -40 до +60 95 |
Параметры электрического питания:
|
от 207 до 253 от 50 до 60 |
Потребляемая мощность, Вт, не более |
600 |
Масса, кг, не более |
21 |
Габаритные размеры (ширина х глубина х высота), мм, не более |
435x192x460 |
Время прогрева, мин |
30 |
Средняя наработка на отказ, лет |
10 |
