Номер по Госреестру СИ: 77162-19
77162-19 Иономеры лабораторные
(И-160М)
Назначение средства измерений:
Иономеры лабораторные И-160М предназначены для измерения показателя активности ионов водорода (рН), нитрат ионов (pNO3), а также для измерения показателя активности одновалентных и двухвалентных ионов и катионов (рХ), окислительно-восстановительного потенциала (Eh) и температуры (Т) водных растворов.
Внешний вид.
Иономеры лабораторные
Рисунок № 1
Внешний вид.
Иономеры лабораторные
Рисунок № 2
Программное обеспечение
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
Идентификационные данные (признаки ) |
Значения |
Идентификационное наименование ПО |
И-160М |
Номер версии (идентификационный номер) ПО |
V1.40 |
Цифровой идентификатор ПО |
- |
Программное обеспечение (ПО) преобразователей состоит из встроенного системного программного обеспечение (ВСПО). ВСПО содержит метрологически значимые компоненты, оно устанавливается в энергонезависимую память преобразователей на заводе изготовителе. Конструкция СИ исключает возможность несанкционированного влияния на ПО преобразователей и измерительную информацию (уровень защиты «высокий» в соответствии с Р 50.2.077-2014).
Метрологические характеристики преобразователей, указанные в таблице 2, приведены с учетом влияния ВСПО.
Знак утверждения типа
Сведения о методиках измерений
Сведения о методиках измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к иономерам лабораторным И-160М
Технические условия ТУ РБ 400067241.007-2013, Республика Беларусь
Поверка
Поверкаосуществляется по документу МТИС2.206.009Д1 МРБ МП.2315-2013 «Иономеры лабораторные И-160М. Методика поверки», утвержденному ГП «Гомельский ЦСМС» 22.04.2013 г.
Основные средства поверки:
магазин сопротивлений, предел измерения 104 Ом, кл. 0,02, ГОСТ 23737-79; компаратор напряжений Р3003, диапазон измерений от 0 до 11,11 В, кл.0,0005, рег. №7476-79;
имитатор электродной системы типа И-02, Ru=500, 1000 Мом ± 25 %, рег. № 5517-18;
термометр ртутный ТЛ-4, диапазон измерений от 0 до 50 оС, цена деления 0,1 оС, ГОСТ 28498-90.
Допускается применения аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на преобразователи в соответствии с рисунком 1.
Изготовитель
Общество с ограниченной ответственностью «Антех» (ООО «Антех») Адрес: 246050, Республика Беларусь, г. Гомель, ул. Гагарина, 89Тел.: (375232) 746910, 744274
Web-сайт: http//www.antex.by E-mail:company @antex.by
Испытательный центр
Экспертиза проведена Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт метрологической службы»(ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
В основу работы иономеров положен потенциометрический метод измерений рХ, (рН), Eh.
Иономеры лабораторные И-160М состоят из вторичного измерительного преобразователя, термокомпенсатора, вспомогательного электрода ЭВЛ-1М3.1 и электродов для измерения показателя активности ионов водорода (рН) ЭСЛ-43-07СР и ЭСЛ-63-07СР и нитрат-ионов ЭЛИС-1. Вторичные преобразователи могут работать с комбинированными и двухэлектродными системами измерений других типов электродов для измерений показателя активности как ионов водорода и нитрат-ионов, так и для измерений показателя активности других одновалентных и двухвалентных ионов, окислительно-восстановительного потенциала. В этом случае, проводится поэлементная поверка: поверка измерительного преобразователя и электродов, а эксплуатационная документация на электроды должна содержать методики приготовления градуировочных и контрольного растворов.
Преобразователи по измеренным значениям показателя активности ионов рассчитывают молярную (массовую) концентрации и массовую долю измеряемых ионов. В режиме «Контроль» автоматически определяют параметры электродной системы: значения координат изо-потенциальной точки (рХи, Еи) и коэффициента (Ks), учитывающего отклонение крутизны электродной характеристики от теоретического значения. При настройке в единицах активности ионов водорода преобразователи обеспечивают автоматическую подсказку значений активности четырех стандартных растворов по ГОСТ 8.135-2004. В энергонезависимую память иономера могут быть занесены и сохраняться настроечные константы электродных систем от одной до девяти. Одновременно иономеры могут работать только с одной электродной системой. Значения измеряемых величин индуцируются на цифровом показывающем устройстве, а также в виде двух аналоговых по напряжению (2 В и 100 мВ) и цифрового выходных сигналов. Приборы работают совместно с ПЭВМ. Связь с ПЭВМ осуществляется через последовательный асинхронный интерфейс по стыку С2 в соответствии с ГОСТ 18145-81.

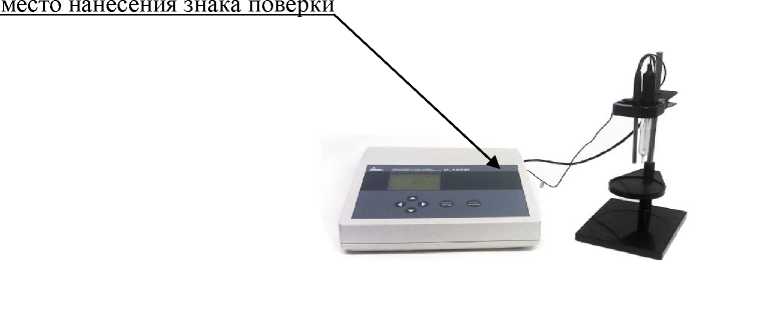

Рисунок 1 - Общий вид иономеров лабораторных И-160М
Место пломбировки

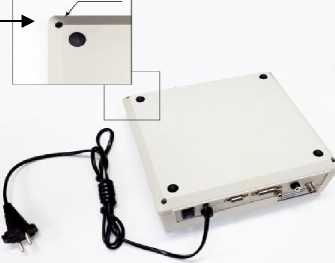

Рисунок 2 - Схема пломбировки иономеров лабораторных И-160М
Таблица 2- Метрологические характеристики изме |
ригельных преобразователей И-1 |
60М |
Характеристика |
Значение характеристики |
Дискретность |
Диапазон измерений показателя активности ионов водорода (рН) иономера |
от -1 до +14 |
1-10-3 |
Диапазон измерений показателя активности нит-рат-ионов foNO^) иономера |
от 0,4 до 4,3 | |
Диапазон измерений показателя активности одновалентных и двухвалентных ионов (рН, рХ) измерительного преобразователя |
от -20 до +20 |
1^10-3 |
Диапазон измерений окислительно восстановительного потенциала (Eh), мВ, измерительного преобразователя |
от - 3000 до +3000 |
1-10’1 |
Характеристика |
Значение характеристики |
Дискретность |
Диапазон показаний содержания ионов (сХ) из- | ||
мерительного преобразователя: | ||
- молярная концентрация, моль/дм3 |
от 1 до 1-10"1 |
Ы0-3 |
от 1-10’1 до 140’2 |
140-4 | |
от 140-2 до 140-3 |
140-5 | |
от 140-3 до 1 • 10-4 |
140-6 | |
от 140-4до 140-5 |
140-7 | |
- массовая концентрация, г/дм3 |
от 100 до 10 |
1-10’1 |
от 10 до 1 |
140-2 | |
от 1 до 1-10"1 |
140-3 | |
от 1-10’1 до 140-2 |
140-4 | |
от 140-2 до 140-3 |
140-5 | |
от 140-3 до 1 • 10-4 |
140-6 | |
от 140-4 до 140-5 |
140-7 | |
от 140-5 до 140’6 |
140-8 | |
- массовая доля, % (г/кг) |
от 10 до 1-( 100 - 10) |
Г10-2 (10-1) |
от 1до Ы0-1(10 - 1) |
Г10-3 (10-2) | |
от 1-10’1 до Ы0-2(1 - 10-1) |
Г10-4 (10-3) | |
от Ы0-2 до 1-10’3(10’1- 10-2) |
Г10-5(10-4) | |
от Ы0-3 до 1-10’4(10’2- 10-3) |
140-6(10-5) | |
от Ы0-4 до 1-10’5(10’3-10’4) |
1-10’7(10-6) | |
от Ы0-5 до 1-10-6(10’4-10’5) |
1-10’8(10’7) | |
от Ы0-7 до 1-10’8(10’5-10-6) |
1-10’9(10’8) | |
Диапазон измерений температуры, оС, иономера |
от 0 до 100 | |
Диапазон измерений температуры, оС, измери- |
от - 20 до + 150 |
0,1 |
тельного преобразователя | ||
Пределы допускаемой основной абсолютной по- | ||
грешности измерений показателя активности ио- |
± 0,05 | |
нов водорода (рН,) иономера | ||
Пределы допускаемой основной абсолютной по- | ||
грешности измерений показателя активности |
± 0,04 | |
нитрат-ионов ^N0^,) иономера | ||
Пределы допускаемой основной абсолютной по- | ||
грешности измерений показателя активности од- |
± 0,020 | |
новалентных ионов (рН, рХ) измерительного пре- | ||
образователя | ||
Пределы допускаемой основной абсолютной по- | ||
грешности измерений показателя активности | ||
двухвалентных ионов (рН, рХ) измерительного |
± 0,040 | |
преобразователя | ||
Пределы допускаемой основной абсолютной по- | ||
грешности измерений окислительно- |
± 1,0 |
- |
восстановительного потенциала (Eh), мВ, измери- | ||
тельного преобразователя | ||
Пределы допускаемой основной абсолютной по- | ||
грешности измерений температуры, оС, иономера |
± 0,5 |
- |
Характеристика |
Значение характеристики |
Дискретность |
Пределы допускаемой основной абсолютной погрешности измерений температуры, оС, преобра зователя |
± 1,0 |
- |
Пределы допускаемой основной приведенной погрешности аналоговых выходных напряжений преобразователя «2 В» и «100 мВ» при нагрузках соответственно 4 кОм и 50 кОм, % |
± 0,25 |
- |
Предел допускаемой дополнительной погрешности измерений (рН, рХ, Eh) преобразователя, обусловленной изменением сопротивления цепи измерительного электрода (RU3M) в пределах от 0 до 1000 Мом, (в долях предела основной абсолютной погрешности преобразователя) |
0,5 на каждые 500 МОм |
- |
Предел допускаемой дополнительной погрешности измерений (рН, рХ, Eh) преобразователя, обусловленной изменением сопротивления цепи вспомогательного электрода (Ивсп.) в пределах от 0 до 20 кОм, (в долях предела основной абсолютной погрешности преобразователя) |
0,25 на каждые 10 кОм |
- |
Предел допускаемой дополнительной погрешности измерений (рН, рХ, Eh) преобразователя, обусловленной изменением ЭДС постоянного тока в цепи «земля - раствор» в пределах от - 1,5 до 1,5 В, (в долях предела основной абсолютной погрешности преобразователя) |
0,5 (при Rвсп.=10кОм) |
- |
Предел допускаемой дополнительной погрешности измерений (рН, рХ, Eh) преобразователя, обусловленной изменением напряжения переменного тока частотой 50 Гц в цепи вспомогательного электрода в пределах от 0 до 50 мВ, (в долях предела основной абсолютной погрешности преобразователя) |
0,5 |
- |
Предел допускаемой дополнительной погрешности измерений (рН, рХ, Eh, Т) преобразователя, обусловленной изменением напряжения питания сети на 10% в пределах 230±23В, (в долях предела основной абсолютной погрешности преобразователя) |
0,5 |
- |
Предел допускаемой дополнительной погрешности измерений (рН, рХ, Eh, Т) преобразователя, обусловленной изменением температуры окружающего воздуха на каждые 10 оС в пределах от 10 до 35 оС, (в долях предела основной абсолютной погрешности преобразователя) |
1,0 |
- |
Предел дополнительной погрешности измерений рН, обусловленной изменением температуры анализируемой среды от 0 до 100 оС при автоматической и ручной термокомпенсации (в долях основной абсолютной погрешности иономера) |
1,0 |
- |
Характеристика |
Значение характеристики |
Дискретность |
Время установления показаний должно быть не более, определяемого по формуле, с, |
где :Иизм-сопротивление цепи измерительного электрода, ГОм, К-постоянная равна 5с/ГОм |
- |
Время выхода на режим преобразователя, мин |
30 |
- |
Продолжительность непрерывной работы не менее, ч |
8 | |
Нормальные условия применения: о
|
от 15 до 25 от 84 до 106 от 30 до 80 от 207 до 253 |
- |
Требования к характеристикам электродных систем: - зависимость ЭДС системы от показателя активности иона при измерениях с термокомпенсацией должна определяться по формулам, мВ, |
E=Eи+St•(pX-pXи), где Еи,рХ и-коордитаты изопотенциальной точки электродной системы; St-крутизна электродной системы при температуре t оС, St=-0,1984 -(273,16+t) Ks/n, где Ks-коэффициент, учитывающий отклонение крутизны в диапазоне от 0,8 до 1,2 от теоретического значения (Ks=1), n-коэффициент, зависящий от вида и заряда иона: n=1 для одновалентных катионов, n=-1 для одновалентных анионов, n=2 для двухвалентных катионов, n=-2 для двухвалентных анионов | |
Еи, мВ, рХи
одновалентные анионы одновалентные катионы двухвалентные анионы двухвалентные катионы
|
от -3000 до + 3000 от - 20 до + 20 E=Eo+S^pX, где Ео-ЭДС системы в начальной точке диапазона измерений в пределах от -3000 до 3000 от 44 до 82 от -44 до -82 от 22 до 41 от -22 до -41 Г10-12 |
Таблица 3- Технические характеристики иономеров лабораторных И-160М
Наименование характеристики |
Значение |
Выходные напряжения на аналоговых выходах |
от -2 до 2 (для нагрузок сопротивлением не |
измерений окислительно-восстановительного |
менее 4 кОм) - для выхода «2В»; |
потенциала (Eh) при входном напряжении от - |
от -100 до 100 мВ (для нагрузок с сопротив- |
2000 до 2000 В и при измерений активности (рХ, |
лением не менее 50 кОм) - для выхода «100 |
рН), В |
мВ» |
Выходные сопротивления не более, Ом |
5 - для выхода «2 В», 200 - для выхода «100 мВ» |
Выходные напряжения цифровых выходных сигналов (для нагрузок с сопротивлением не менее 50 кОм), В: - при логическом нуле не более |
0,4 |
- при логической единице не менее |
2,4 |
Питание от сети переменного тока: - напряжением, В |
230±23 |
- частотой, Гц |
50±0,5 |
Потребляемая мощность не превышает при номинальном значении напряжения питания, В^А |
20 |
Габаритные размеры не более, мм: | |
длина |
290 |
ширина |
280 |
высота |
100 |
Масса не более, кг |
5 |
Средний срок службы, лет |
10 |
Условия эксплуатации: о - температура окружающего воздуха, С |
от 10 до 35 |
- атмосферное давление, кПа |
от 84 до 106,7 |
- относительная влажность, % |
до 80 при 25 оС |
Степень защиты от поражения электрическим |
II (категория монтажа II, степень загрязнения |
током |
2) |
Степень защиты от попадания внутрь твердых | |
тел и влаги |
IP20 |
Соответствуют требованиям к электромагнитной совместимости и устойчивости к: - электрическим разрядам по СТБ IEC 61000-4- |
2 степень жесткости, критерий качества |
3-2011 |
функционирования В |
- радиочастотному электромагнитному полю в |
2 степень жесткости, критерий качества |
полосе частот 80-1000 МГц в соответствии с СТБ IEC 61000-4-3-2009 |
функционирования А |
- наносекундным импульсным помехам по СТБ |
2 степень жесткости, критерий качества |
МЭК 61000-4-4-2006 |
функционирования В |
- микросекундным импульсным помехам боль- |
2 степень жесткости, критерий качества |
шой энергии по СТБ МЭК 61000-4-5-2006 |
функционирования В |
- динамическим изменениям в целях электропи- |
2 степень жесткости, критерий качества |
тания в соответствии с СТБ IEC 61000-4-11-2006 |
функционирования В |
По помехоэмисси соответствуют СТБ ГОСТ Р 51522-2001 |
класс В |
