В основу работы иономеров лабораторных И-160М положен потенциометрический метод измерений рХ, рН, Eh.

Иономеры лабораторные И-160М представляют собой вторичные измерительные преобразователи. Преобразователи могут работать как с комбинированными электродами, так и с двухэлектродными системами измерений (датчиками) активности одновалентных и двухвалентных ионов, окислительного потенциала. В энергонезависимую память иономера могут быть занесены и сохраняться настроечные константы электродных систем от одной до девяти. Одновременно иономеры могут работать только с одной электродной системой. Значения измеряемых величин индуцируются на цифровом показывающем устройстве, а также в виде двух аналоговых по напряжению (2 В и 100 мВ) и цифрового выходных сигналов. Связь с ПЭВМ осуществляется через последовательный асинхронный интерфейс по стыку С2 в соответствии с ГОСТ 18145-81.

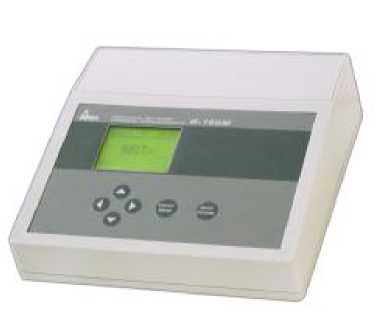

Рисунок 1 - Общий вид иономеров лабораторных И-160М

Иономер И-160М - 1 шт

Формуляр с методикой поверки - 1 шт. Руководство по эксплуатации - 1 шт.

Термокомпенсатор ТК-06 или ТКА-1000.1 Штатив универсальный ШУ-98 - 1 шт.

Крышка - 1 шт.

Вилка DB-15M - 1 шт.

Корпус DP-15C - 1 шт.

Вставка плавкая ВП1-1-0,25 Л

По отдельному заказу:

Электрод ЭВЛ-1 М3.1 или ЭСр-10103

Ключ электролитический или 5М5.129.001 (?)

Электрод ЭСЛ-43-07СР

Электрод ЭСЛ-63-07СР

Электрод ЭЛИС I2I-NO;

Диапазон измерений активности ионов, (рХ, рН)        от минус 20 до плюс 20

Диапазон измерений окислительно-восстановительного потенциала, мВ

Диапазон измеряемой температуры, ⁰С

Диапазон показаний концентрации ионов: ммоль/л г / л

Диапазон показаний массовой доли ионов Пределы допускаемой основной абсолютной погрешности измерений активности одновалентных ионов ± 0,020

Пределы допускаемой основной абсолютной погрешности измерений активности двухвалентных ионов           ± 0,040

Пределы допускаемой основной абсолютной погрешности измерений окислительновосстановительного потенциала, мВ          ± 1,0

Пределы допускаемой основной абсолютной погрешности измерений температуры, ^оС                            ± 0,5

Пределы допускаемой дополнительной погрешности измерений активности ионов водорода, обусловленной изменением температуры контролируемой среды (погрешность термокомпенсации), в долях основной погрешности ± 1,0

Пределы допускаемой дополнительной погрешности измерений активности ионов, обусловленной изменением сопротивления цепи измерительного электрода, в долях основной погрешности на каждые 500 МОм ± 0,5

Пределы допускаемой дополнительной погрешности измерений активности ионов, обусловленной изменением сопротивления цепи вспомогательного электрода, в долях основной погрешности на каждые 10 кОм ± 0,25

Пределы допускаемой дополнительной погрешности измерений активности ионов, обусловленной влиянием эдс постоянного тока в цепи «земля - раствор», в долях основной погрешности (при R_Bcn=10 кОм)       ± 0,5

Пределы допускаемой дополнительной погрешности измерений активности ионов и окислительно-восстановительного потенциала, обусловленной изменением напряжения в сети питания на 10 %, в долях основной погрешности ± 0,5

Пределы допускаемой дополнительной погрешности измерений активности ионов, окислительно-восстановительного потенциала и температуры, обусловленной изменением температуры окружающего воздуха на каждые 10 ⁰С, в долях основной погрешности                         ± 1,0

Время выхода на режим, мин                     30

Продолжительность непрерывной работы, ч, не менее 8 Характеристики источника питания :

• - напряжение переменного тока, В

• - частота тока, Гц

Потребляемая мощность, В • А, не более Масса, кг, не более

Габаритные размеры, мм, не более

Степень защиты преобразователей от попадания внутрь твердых тел и влаги - IP20, по ГОСТ 14254-96

Степень защиты от поражения электрическим током II (категория монтажа II, степень загрязнения 2) по ГОСТ 12.2.091-2002

Средний срок службы, лет                         10

Диапазоны характеристик электродных систем, используемых с преобразователями:

• - координаты изопотенциальной точки:

Еи, мВ            от минус 3000 до плюс 3000

рХи, рХ           от минус 20 до плюс 20

• - крутизна электродной системы при температуре 20 ^оС (S20), мВ/рХ:

для одновалентных анионов

- коэффициент , учитывающий отклонение крутизны от теоретического значения (Ks=1)                                     от 0,8 до 1,2

- электрическое сопротивление измерительного электрода , МОм от 0 до 1000

- электрическое сопротивление вспомогательного электрода , Ом от 0 до 20

Условия эксплуатации:

о

- температура окружающего воздуха, С

- атмосферное давление, кПа

- относительная влажность окружающего воздуха при 25 ^оС , %
