Методика поверки «ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ ИМИТАТОРЫ СИГНАЛОВ ГЛОБАЛЬНЫХ НАВИГАЦИОННЫХ СПУТНИКОВЫХ СИСТЕМ GSG» (651-21-015 MП)

СОГЛАСОВАНО

Первый заместитель генерального директора — заместитель по научной работе

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИИ

ИМИТАТОРЫ СИГНАЛОВ ГЛОБАЛЬНЫХ НАВИГАЦИОННЫХ

СПУТНИКОВЫХ СИСТЕМ GSG

МЕТОДИКА ПОВЕРКИ

651-21-015 МП р.п. Менделеево

2021 г.

СОДЕРЖАНИЕ

• 1 Общие сведения

• 2 Перечень операций поверки

• 3 Метрологические и технические требования к средствам поверки

• 4 Требования к специалистам, осуществляющим поверку

• 5 Требования по обеспечению безопасности проведения поверки

• 6 Требования к условиям проведения поверки

• 7 Внешний осмотр средства измерений

• 8 Подготовка к поверке и опробование средства измерений

  • 8.1 Подготовка к поверке

  • 8.2 Опробование

• 9 Проверка программного обеспечения средства измерений

• 10 Определение метрологических характеристик средства измерений

  • 10.1 Определение номинальных значений выходных частот

  • 10.2 Определение предела относительной погрешности по частоте

внутреннего опорного генератора

• 10.3 Определение предельного уровня мощности выходного сигнала

• 10.4 Определение среднего квадратического отклонения случайной

составляющей погрешности формирования беззапросной дальности по фазе дальномерного кода

• 10.5 Определение предела погрешности воспроизведения беззапросной

дальности по фазе дальномерного кода

• 10.6 Определение предела погрешности воспроизведения беззапросной

дальности по фазе несущей частоты

• 10.7 Определение предела погрешности воспроизведения скорости

изменения беззапросной дальности

• 10.8 Определение предела погрешности формирования координат

местоположения потребителя ГНСС в системе координат WGS-84

• 10.9 Определение предела погрешности формирования скорости

потребителя ГНСС

• 10.10 Определение среднего квадратического отклонения случайной

составляющей погрешности синхронизации шкалы времени имитатора (выход сигнала метки времени 1 PPS) с меткой времени, передаваемой в навигационном сигнале

• 10.11 Определение диапазона скорости при моделировании параметров

движения объекта-носителя навигационной аппаратуры потребителя в навигационном поле СНС

• 11 Оформление результатов поверки

Перечень сокращений

• 1.1 Настоящая методика поверки распространяется на имитаторы сигналов глобальных навигационных спутниковых систем GSG (далее по тексту — имитатор сигналов), модификаций GSG-5 зав. № 201950 и GSG-62 зав. № 200885, изготовленных фирмой Orolia USA, США, и устанавливает методы и средства их первичной и периодической поверок.

• 1.2 При проведении поверки должна быть обеспечена прослеживаемость к государственному первичному специальному эталону единицы длины по государственной поверочной схеме для координатно-временных измерений, утвержденной приказом Госстандарта № 2831 от 29 декабря 2018 г.

• 1.3 Интервал между поверками — 1 год.

• 2.1 При поверке выполняют операции, представленные в таблице 1.

Таблица 1 — Перечень операций, выполняемых при поверке

• 2.2 При получении отрицательных результатов при выполнении любой из операций, приведенных в таблице 1 поверка прекращается, и имитатор сигналов бракуется.

• 2.3 Не допускается проведение поверки отдельных измерительных каналов или отдельных автономных блоков или меньшего числа измеряемых величин или на меньшем числе поддиапазонов измерений.

• 3.1 Рекомендуемые средства поверки имитатора сигналов приведены в таблице 2.

Таблица 2 — Средства измерений, используемые при поверке

• 3.2 Все средства поверки, применяемые при поверке имитатора сигналов, должны быть исправны, аттестованы или поверены.

• 3.3 Вместо указанных в таблице 2 средств поверки допускается применять другие аналогичные, обеспечивающие определение метрологических характеристик имитатора сигналов с требуемой точностью.

• 4.1 Поверка должна осуществляться лицами с высшим или средним техническим образованием, квалифицированными в качестве поверителей в области координатно-временных средств измерений.

• 5.1 При проведении поверки должны быть соблюдены все требования безопасности в соответствии с ГОСТ 12.3.019-80.

• 6.1 При проведении поверки имитатора сигналов должны соблюдаться следующие условия:

• - температура окружающего воздуха, °C.................................................20±5;

• - напряжение питания от сети переменного тока

частотой от 48 до 52 Гц, В...............................................................................220±22.

Примечание — Допускается проведение поверки в реально существующих условиях, кроме особо оговоренных в данной методике поверки, если они не выходят за пределы рабочих условий, установленных в инструкциях по эксплуатации оборудования, применяемых при поверке.

• 7.1 При проведении внешнего осмотра проверить отсутствие механических повреждений и ослабления элементов, четкость фиксации их положения, чёткость обозначений, чистоту и исправность разъёмов и гнёзд.

• 7.2 Результаты поверки считать положительными, если отсутствуют механические повреждения и ослабления элементов, фиксация их положения чёткая, разъёмы и гнёзда чистые и исправные.

8.1 Подготовка к поверке

• 8.1.1 Поверитель должен изучить техническую документацию изготовителя и руководство по эксплуатации применяемых средств поверки.

• 8.1.2 Перед проведением операций поверки необходимо:

• - проверить комплектность имитатора сигналов согласно эксплуатационной документации;

• - проверить комплектность рекомендованных (или аналогичных им) средств поверки;

• - заземлить (если это необходимо) рабочие эталоны, средства измерений и включить питание заблаговременно перед очередной операцией поверки (в соответствии со временем установления рабочего режима, указанным в РЭ).

8.2 Опробование

• 8.2.1 Собрать измерительную схему в соответствии с рисунком 1, подключив имитатор сигналов к ПЭВМ и НАП из состава рабочего эталона координат местоположения 1 разряда.

• 8.2.2 Включить навигационный приемник согласно его руководству по эксплуатации для приема навигационных сигналов.

• 8.2.3 Включить имитатор сигналов согласно его руководству по эксплуатации.

• 8.2.4 Убедиться в штатном режиме работы имитатора сигналов по индикаторам согласно руководству по эксплуатации.

• 8.2.5 Запустить на ПЭВМ ПО «GSG StudioView».

• 8.2.6 Запустить согласно руководству пользователя GSG StudioView сценарий по умолчанию.

  в сеть О— ~220 в

  Имитатор сигналов
  ЕТН
  о	RF OUT ~220 В

  ПЭВМ

  в сеть О—



  Рисунок 1 — Схема подключения имитатора сигналов для проверки работоспособности

• 8.2.7 Выставить воспроизведение навигационных сигналов СНС в зависимости от испытываемого образца, представленных в таблице 3.

Таблица 3 — Формируемые спутниковые навигационные сигналы

• 8.2.8 Запустить сценарий для имитации навигационных сигналов.

• 8.2.9 Убедиться в индикации имитатора сигналов начала воспроизведения сигнала.

• 8.2.10 Удостовериться в приеме навигационных сигналов приемником по его индикации.

• 8.2.11 Результаты поверки считать положительными, если навигационный приемник принимает навигационный сигнал с имитатора сигналов.

• 9.1 Определить идентификационные данные ПО имитатора сигналов в соответствии с руководством по эксплуатации.

• 9.2 Идентификационные данные ПО представлены в таблице 4.

Таблица 4 — Идентификационные данные ПО имитатора сигналов

• 9.3 Результаты поверки считать положительными, если идентификационные данные ПО соответствуют данным, указанным в таблице 4.

10.1 Определение номинальных значений выходных частот

• 10.1.1 Выполнить пп. 8.2.1-8.2.10.

• 10.1.2 Провести измерения текущих навигационных параметров по сигналам в течение 20 мин.

• 10.1.3 По окончании измерений проконтролировать наличие измерительной информации по СНС согласно таблице 3 в файле формата RINEX приемника.

• 10.1.4 Результаты поверки считать положительными, если по результатам измерений НАЛ имеется в наличии измерительная информация по сигналам СНС в соответствии с таблицей 3 в зависимости от модификации имитатора сигналов.

10.2 Определение предела относительной погрешности по частоте внутреннего опорного генератора

• 10.2.1 Собрать схему измерений в соответствии с рисунком 2.

• 10.2.2 В качестве измерителя временных интервалов использовать частотомер с опцией измерения временных интервалов из состава рабочего эталона времени и частоты 2 разряда.

• 10.2.3 Вывести стандарт частоты из состава рабочего эталона времени и частоты 2 разряда на номинальный режим работы согласно его руководству по эксплуатации.

• 10.2.4 Включить имитатор сигналов и частотомер.

• 10.2.5 Выждать время прогрева средств измерений 4 ч для установления рабочего режима работы для каждого из средств измерений.

Стандарт частоты

Измеритель временных интервалов

’220 в —[> в сеть

Рисунок 2 — Схема измерений для определения относительной погрешности по частоте внутреннего опорного генератора

• 10.2.6 Измерить среднее значение частоты внутреннего опорного генератора имитатора сигналов на интервале времени измерений 10 мин.

• 10.2.7 Определить относительную погрешность по частоте по формуле: где /изм — измеренная частота, Гц;






/ном — номинальная частота Г10 Гц.

• 10.2.8 Результаты поверки считать положительными, если относительная погрешность по частоте внутреннего опорного генератора находится в пределах ± 2-10 ⁸ для GSG-5 и ± 4-10^-8 для GSG-62.

10.3 Определение предельного уровня мощности выходного сигнала

• 10.3.1 Собрать схему измерений в соответствии с рисунком 3.

• 10.3.2 Включить имитатор сигналов и анализатор сигналов согласно их руководствам по эксплуатации.

• 10.3.3 Дождаться установления рабочего режима работы для каждого из средств.

• 10.3.4 Сформировать и воспроизвести на имитаторе сигналов сценарий для неподвижного объекта с сигналами СНС ГЛОНАСС L1 литера 0.

• 10.3.5 Установить максимальный уровень мощности Лет на выходе имитатора сигналов минус 65 дБмВт.

• 10.3.6 Методом прямых измерений с учетом поправочных коэффициентов измерить анализатором сигналов уровень мощности Р_изм на выходе имитатора сигналов.

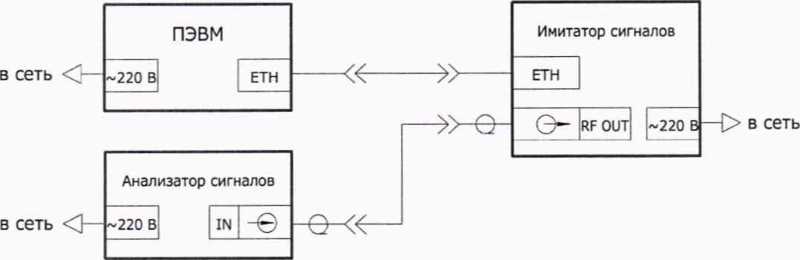

Рисунок 3 — Схема измерений для определения погрешности установки уровня мощности выходных сигналов

• 10.3.7 Выполнить пп. 10.3.4-10.3.6 для других СНС согласно таблице 3.

• 10.3.8 Результаты поверки считать положительными, если для всех литер рабочей частоты всех частотных диапазонов всех систем измеренные значения уровня мощности выходных сигналов не менее минус 65 дБмВт (минус 95 дБВт).

• 10.4 Определение среднего квадратического отклонения случайной составляющей погрешности формирования беззапросной дальности по фазе дальномерного кода

  • 10.4.1 Собрать схему измерений, приведенную на рисунке 4, в качестве измерителя временных интервалов использовать частотомер с опцией измерения временных интервалов из состава рабочего эталона времени и частоты 2 разряда.

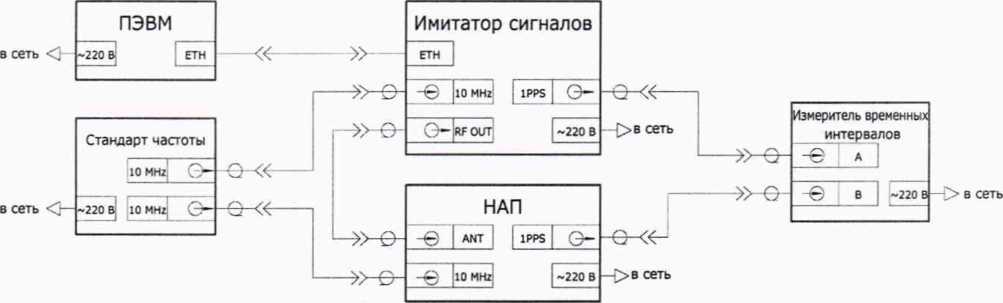

Рисунок 4 — Схема измерений для определения погрешности воспроизведения беззапросной дальности

• 10.4.2 Настроить измеритель временных интервалов на измерение интервалов времени от входа «Л» ко входу «В» по нарастающему фронту сигналов по уровню 1 В.

• 10.4.3 Настроить НАП в соответствии с руководством оператора на запись измерений текущих навигационных параметров с частотой одно сообщение в 30 с в файл формата RINEX.

• 10.4.4 Установить работу НАП от внешнего источника опорной частоты.

• 10.4.5 Подготовить и запустить сценарий имитации с параметрами, приведенными в таблице 5.

Таблица 5 — Параметры сценария

• 10.4.6 По окончанию сценария зафиксировать и записать значение расхождения шкал времени НАП и имитатора сигналов.

• 10.4.7 Выделить из итоговых результатов действительные измерения без-запросной дальности (псевдодальности) НАП по фазе дальномерного кода сигналов ГНСС ГЛОНАСС с открытым доступом в частотном диапазоне L1 для каждого видимого НКА.

• 10.4.8 Выделить соответствующие значения псевдодальности (на эпохи измерений НАП) из файла протокола сценария, сформированного имитатором сигналов.

• 10.4.9 Рассчитать погрешность воспроизведения псевдодальности для каждой эпохи измерений:

^=^=f_f-(^+c-A0>                 (2)

где 7?_ref— действительное z-e значение псевдодальности до НКА, измеренное приемным устройством, м;

Ri — сформированное z-e значение псевдодальности до НКА, взятое из протокола сценария, м;

А/ — расхождение шкал времени НАП и имитатора сигналов, с;

с — скорость распространения электромагнитной волны в вакууме, м/с;

• 10.4.10 Определить CKO случайной составляющей абсолютной погрешности воспроизведения псевдодальности.

  N	(       л   N    У1
  Е / = 1	АЛ,- —-УаЯ, N
  У        ДГ-1

где 7V— число измерений.

• 10.4.11 Выполнить вычисления по формулам (2)-(3) для каждой частотной литеры ГНСС ГЛОНАСС в частотном диапазоне L1 и для сигналов других СНС согласно таблице 3.

• 10.4.12 Результаты поверки считать положительными, если значение среднего квадратического отклонения случайной составляющей погрешности формирования беззапросной дальности по фазе дальномерного кода не превышает 0,1 м.

10.5 Определение предела погрешности воспроизведения беззапросной дальности по фазе дальномерного кода

• 10.5.1 Выполнить пп. 10.4.1-10.4.8.

• 10.5.2 Рассчитать среднее значение погрешностей воспроизведения псевдодальности по фазе дальномерного кода на интервале времени наблюдения:

(4) м / = 1

• 10.5.3 Выполнить вычисления по формуле (4) для каждой частотной литеры ГНСС ГЛОНАСС в частотном диапазоне L1.

• 10.5.4 Повторить вычисления пп. 10.5.1, 10.5.2 для всех сигналов других частотных диапазонов и других СНС согласно таблице 3.

• 10.5.5 Рассчитать среднее значение погрешностей воспроизведения псевдодальности по фазе дальномерного кода для каждой СНС в каждом частотном диапазоне:

___       1 к

&Rm,k =—У АТ?.. ,

^J

где т — выбранная СНС;

к — выбранный частотный диапазон;

j —литера рабочей частоты для сигналов с частотным разделением или номер НКА для сигналов с кодовым разделением;

К — число литер рабочей частоты для сигналов с частотным разделением или число НКА для сигналов с кодовым разделением.

• 10.5.6 Средние значения погрешностей воспроизведения псевдодальности по фазе дальномерного кода для каждого частотного диапазона каждой СНС записать как базовые систематические погрешности.

• 10.5.7 Рассчитать приведенную погрешность воспроизведения псевдодальности по фазе дальномерного кода:

  (5)

• 10.5.8 Результаты поверки считать положительными, если для всех литер рабочей частоты всех частотных диапазонов всех систем значение модуля приведенной погрешности воспроизведения беззапросной дальности по фазе дальномерного кода не превышает 1,5 м.

10.6 Определение предела погрешности воспроизведения беззапросной дальности по фазе несущей частоты

• 10.6.1 Выполнить пп. 10.4.1-10.4.6.

• 10.6.2 Выделить из итоговых результатов измерения псевдодальности НАП по фазе несущей частоты сигналов ГНСС ГЛОНАСС с открытым доступом в частотном диапазоне L1 для каждого видимого НКА.

• 10.6.3 Перевести измерения НАП в метры путём умножения на длину волны.

• 10.6.4 Выделить соответствующие значения псевдодальности (на эпохи измерений НАП) из файла протокола сценария, сформированного имитатором сигналов.

• 10.6.5 Рассчитать погрешность измерений псевдо дальности по фазе несущей частоты на каждую эпоху:


  ).

  (6)

где 7?ref(p— действительное z-e значение псевдодальности по фазе несущей частоты до НКА, измеренное приемным устройством, м;

Rcpi— сформированное z-e значение псевдодальности по фазе несущей частоты до НКА, взятое из протокола сценария, м.

• 10.6.6 Рассчитать СКО случайной составляющей погрешности измерений псевдодальности по фазе несущей частоты:




  (7)

• 10.6.7 Выполнить пп. 10.6.1-10.6.6 для каждой частотной литеры ГНСС ГЛОНАСС в частотном диапазоне L1.

• 10.6.8 Повторить аналогичные вычисления по пп. 10.6.1-10.6.6 для сигналов других СНС согласно таблице 3.

• 10.6.9 Оценить предел погрешности воспроизведения имитатором псевдодальности по фазе несущей частоты как утроенное максимальное значение СКО случайной составляющей погрешности измерений НАП псевдодальности по фазе несущей частоты.

• 10.6.10 Результаты поверки считать положительными, если для всех литер рабочей частоты всех частотных диапазонов всех систем предел погрешности воспроизведения беззапросной дальности по фазе несущей частоты не превышает 0,01 м.

10.7 Определение предела погрешности воспроизведения скорости изменения беззапросной дальности

• 10.7.1 Выполнить пп. 10.4.1-10.4.5.

• 10.7.2 Из результатов измерений навигационного приемника, полученных в ходе выполнения п. 10.4.5, выделить доплеровские смещения несущей частоты сигналов ГНСС ГЛОНАСС в частотном диапазоне L1 для каждого видимого НКА.

• 10.7.3 Выделить соответствующие значения доплеровского смещения несущей частоты (на эпохи измерений НАП) из файла протокола сценария, сформированного имитатором сигналов.

• 10.7.4 Перевести измеренные значения доплеровского смещения несущей частоты сигналов из [Гц] в [м/с], путём умножения на длину волны (с учётом несущей частоты сигнала), получив значения скорости изменения беззапросной дальности (псевдоскорости).

• 10.7.5 Рассчитать для каждой частотной литеры ГНСС ГЛОНАСС в частотном диапазоне L1 погрешность воспроизведения псевдоскорости на каждую эпоху:

(8) где Drefz— действительное /-е значение псевдоскорости до НКА, измеренное приемным устройством, м/с;

Di — сформированное Z-е значение псевдоскорости до НКА, взятое из протокола сценария, м/с.

• 10.7.6 Повторить аналогичные вычисления по пп. 10.7.1-10.7.5 для сигналов других СНС согласно таблице 3.

• 10.7.7 Результаты поверки считать положительными, если для всех литер рабочей частоты всех частотных диапазонов всех систем значение модуля погрешности воспроизведения скорости изменения беззапросной дальности не превышает 0,05 м/с.

10.8 Определение предела погрешности формирования координат местоположения потребителя ГНСС в системе координат WGS-84

• 10.8.1 Выполнить п. 10.5.

• 10.8.2 Рассчитать погрешность формирования координат потребителя ГНСС (PDOP принимается равным 2):

  coord

  = РГОРтах(дЯ_Му.).

  (9)

где PDOP — геометрический фактор снижения точности определения местоположения, зависит от формируемого созвездия навигационных космических аппаратов; \R — приведенная погрешность воспроизведения псевдодальности по фазе дальномерного кода, м.

• 10.8.3 Результаты поверки считать положительными, если значение погрешности формирования координат местоположения потребителя ГНСС не превышает 3 м.

10.9 Определение предела погрешности формирования скорости потребителя ГНСС

• 10.9.1 Выполнить п. 10.7.

• 10.9.2 Рассчитать погрешность формирования скорости потребителя ГНСС (PDOP принимается равным 2):

77_vel = PDOP • max (Д£) )|.                         (10)

где PDOP — геометрический фактор снижения точности определения местоположения, зависит от формируемого созвездия навигационных космических аппаратов; АО— погрешность воспроизведения псевдоскорости, м/с.

• 10.9.3 Результаты поверки считать положительными, если значение погрешности формирования скорости потребителя ГНСС не превышает 0,1 м/с.

• 10.10 Определение среднего квадратического отклонения случайной составляющей погрешности синхронизации шкалы времени имитатора (выход сигнала метки времени 1 PPS) с меткой времени, передаваемой в навигационном сигнале

• 10.10.1 Выполнить пп. 10.4.1-10.4.4.

• 10.10.2 Настроить НАП на выдачу системной шкалы времени ГНСС ГЛОНАСС.

• 10.10.3 Подготовить и запустить сценарий имитации с параметрами, приведенными в таблице 5 продолжительностью 2 ч.

• 10.10.4 В ходе выполнения сценария зафиксировать и записать 60 значений расхождения шкал времени НАП и имитатора сигналов.

• 10.10.5 Рассчитать среднее квадратическое отклонение измерений временных интервалов между импульсными сигналами времени 1 Гц (1PPS) с выхода имитатора и НАП: где i — номер измерения;



  (И)

Аг — измеренный интервал времени между импульсными сигналами 1 Гц (1PPS) с выхода имитатора и НАП.

• 10.10.6 Провести аналогичные измерения пп. 10.10.2-10.10.5 для доступных сигналов других СНС согласно таблице 3.

• 10.10.7 Результаты поверки считать положительными, если значения среднего квадратического отклонения случайной составляющей погрешности синхронизации шкалы времени имитатора (выход сигнала метки времени 1 PPS) с меткой времени, передаваемой в навигационном сигнале, не превышают 15 нс.

• 10.11 Определение диапазона скорости при моделировании параметров движения объекта-носителя навигационной аппаратуры потребителя в навигационном поле СНС

• 10.11.1 Выполнить пп. 8.2.1-8.2.3.

• 10.11.2 Установить в сценарии скорость движения объекта 500 м/с.

• 10.11.3 Запустить сценарий для имитации навигационных сигналов.

• 10.11.4 Провести измерения скорости движения имитируемого объекта по сигналам СНС с помощью НАП из состава рабочего эталона координат местоположения 1 разряда в течение 20 мин.

• 10.11.5 Результаты поверки считать положительными, если по результатам измерений НАП максимальное измеренное значение скорости движения объекта не менее 500 м/с.

• 11.1 Результаты поверки имитатора сигналов подтверждаются сведениями о результатах поверки средств измерений, включенными в федеральный информационный фонд по обеспечению единства измерений.

• 11.2 При положительных результатах поверки по заявлению владельца имитатора сигналов или лица, представившего его на поверку, на средство измерений выдается свидетельство о поверке имитатора сигналов.

• 11.3 Результаты поверки по требованию заказчика записываются на оборотной стороне свидетельства о поверке или оформляются отдельным приложением к свидетельству.

• 11.4 В случае отрицательных результатов поверки поверяемый имитатор сигналов к дальнейшему применению не допускается, на него выдается извещение о непригодности к дальнейшей эксплуатации с указанием причин забракования.

Заместитель начальника НИО-8 по научной работе ФГУП «ВНИИФТРИ»

Д.С. Печерица

Начальник 84 отдела

ФГУП «ВНИИФТРИ»

Начальник 841 лаборатории

ФГУП «ВНИИФТРИ»

global positioning system (United states of America), глобальная навигационная система навигации (Соединенные штаты Америки) position deletion of precision, коэффициент потери точности Pulse-per-second signal, импульс в секунду quasi-zenith satellite system, квазизенитная спутниковая система receiver independent exchange format, формат обмена данными для файлов исходных данных спутниковых навигационных приёмников satellite based augmentation system, спутниковые системы дифференциальной коррекции world geodetic system, всемирная система геодезических параметров Земли

глобальная навигационная спутниковая система (Российская Федерация)

глобальная навигационная спутниковая система навигационная аппаратура потребителей научное исследовательское отделение навигационный космический аппарат программное обеспечение псевдослучайная последовательность персональная электронно-вычислительная машина руководство по эксплуатации система координат среднее квадратическое отклонение спутниковая навигационная система широкозонная дифференциальная подсистема
