Методика поверки «Измерители комбинированные TESTO 400, TESTO 405, TESTO 415, TESTO 416, TESTO 417, TESTO 425, TESTO 435, TESTO 445 фирмы "Testo AG", Гермaния» (г.р. 17273-06)

УТВЕРЖДАЮ

Руково^^^тщ СИ «Тест ПЭ»-йгелВ^’К^директор етроло1’ичс(;*кий центр

А.В. Федоров

2006 г.

ИНСТРУКЦИЯ

Измерители комбинированные

TESTO 400, TESTO 405, TESTO 415, TESTO 416, TESТО 417, TESTO 425, TESTO 435, TESTO 445

фирмы «Testo AG», Германия

Методика поверки

соответствии с действующим законодательством.

• 1.3.  Межповерочный интервал - 1

2.1 При проведении первичной операции, указанные в таблице 1. Таблица №1

3 Средства поверки

3.1 При проведении поверки должны применяться средства измерений и вспомогательное оборудование, указанные в таблице 2.

Таблица 2

Примечание: При проведении поверки допускается применять другие средства поверки, не уступающие по техническим и метрологическим характеристикам средствам, указанным в табл. 2.

3.2 Все средства поверки должны иметь действующие свидетельства о поверке (или аттестаты).

• 4.1 Во время подготовки и проведения поверки должны соблюдаться правила безопасной работы, установленные в технических описаниях на средства, поверки (таблица 2).

• 5.1 К проведению поверки допускаются лица, имеющие высшее или среднетехническое образование и право проведения поверки.

• 5.2 Все операции поверки проводятся в следующих условиях: температура окружающего воздуха, °C относительная влажность воздуха, % атмосферное давление, кПа

  20±5; от 30 до 80; от 84 до 106,7.

• 6.1 Перед проведением поверки подготовить средства поверки в соответствии с требованиями эксплуатационной документации на них.

• 7 Проведение поверки

При внешнем осмотре проверить:

• - соответствие внешнего вида приборов и составных частей требованиям эксплуатационной документации;

• - отсутствие механических повреждений, влияюгцих на работоспособность приборов.

Проверить прибор на функционирование в следующей последовательности:

• - включить питание прибора, убедиться, что батарея питания не разряжена;

• - проконтролировать наличие индикации показаний измеряемых параметров на дисплее прибора;

• - проверить работоспособность прибора в соответствии с эксплуатационной документацией.

Результаты поверки по данному пункту считаются положительными, если установлено соответствие приборов перечисленным выше требованиям.

Установить зонд анемометра в зоне равных скоростей рабочего участка аэродинамического стенда в соответствие ТД.

Подключить зонд анемометра к. измерительному блоку в соответствие ТД.

Поочередно установить скорости воздушного потока в рабочем у^састке аэродинамического стенда в соответствии со значениями, приведенными в таблице 3.

Таблица 3

Перевести прибор в режим измерений средней скорости воздушного потока в соответствии с ТД.

При каждом установленном значении скорости зафиксировать средние показания дисплея измерительного блока анемометра.

Определить абсолютную погрешность измерений скорости воздушного потока по формуле:

у=У - К '      аием э 5

где: VatieM -показания дисплея измерительного блока поверяемого прибора;

Кэ - значение скорости по эталонному стенду.

Результаты поверки по данному пункту методики считаются положительными если, в контрольных точках диапазона измерений значения погрешности находятся в пределах, приведенных в п.2 таблицы 7.

Установить зонд термоанемометра в зоне равных скоростей рабочего участка аэродинамического стенда в соответствие ТД.

Поочередно установить скорости воздушного потока в рабочем участке аэродинамического стенда в соответствии со значениями, приведенными в таблице 4.

Таблица 4

Перевести прибор в режим измерений средней скорости воздушного потока в соответствии с ТД.

При каждом установленном значении скорости зафиксировать средние показания дисплея измерительного блока анемометра.

Определите погрешность измерений скорости воздушного потока по формуле:

у= К - V '      анем э

Уанем -показания дисплея измерительного блока; Уэ - значение скорости по эталонному стенду.

Результаты поверки по данному пункту методики считаются псложительными если, в контрольных точках диапазона измерений значения погрешности находятся в пределах, приведенных в п.З таблицы 7.

• 7.4.1 Трубку установить в рабочем участке аэродинамического стенда АДСП - 60/30М. Ее приемную часть установить на выходе конфузора навстречу воздушному потоку. Трубку подключить к дифференциальному «рабочему» каналу блока контроля и управления стенда аэродинамического. Конфузор подключить ко входу второго «эталонного» канала дифференциального манометра блока управления и контроля.

• 7.4.2 Блок контроля и управления установить в режим «Работа» и «Рэ».

• 7.4.3 Меняя положения переключателей блока управления и контроля, последовательно задать не менее 5 (т > 5) значений скоростей воздушного потока Vj, находящихся в диапазоне измерений

• 7.4.4 По истечении 20 с для каждого заданного значения скорости, последовательно, с интервалом 5 с, зарегистрировать не менее 3 (п > 3) значений показаний дифференциального манометра блока контроля и управления Рэ и Ри, в режимах работы блока «Рэ » и «Ри» соответственно, а затем по измеренным значениям Pai и I’rii. вычислить их средние значения по формулам:

  Z:(Pni)

  Ри) = —-—

  п

S(P3i)

Рэ) = ---------;

п

Для каждого выбранного положения переключателей задания скорости воздушного потока рассчитать:

а) значение скорости Vj по формуле:

Vj = 4,036 * л/ ( Кк * Рэ) ) * V (273+t)*101,3/(Pa *293),

где: Кк - коэффициент конфузора аэродинамической трубы (приведен в свидетельстве аттестации стенда);

t - температура, °C;

Ра - атмосферное давление, кПа;

б) значение коэффициента преобразования динамического давления трубки Ktj по формуле:

Кт) = Кк ■ Рэ]/ PhJ

• 7.4.5 Для всего диапазона скоростей вычислить среднее арифметическое значение коэффициента преобразования динамического давления Kt по формуле:

S(Ktj)

• 7.4.6 Если среднее арифметическое значение коэффициента преобразования динамического давления Kt находится в диапазонах, приведенных в таблице 5, то прибор (трубка Пито) считается выдержавшим испытание.

Таблица 5

• 7.5.1 Оценить среднее отклонение ЛКт от результата определения значения Kt для всего диапазона скоростей по формуле:

Z(|(KTj - Кт)|)

AKt = ------------------

m и его среднее относительное отклонение, выраженное в %, по формуле:

ЛКт

StH = --------*100.

Кт

• 7.5.2 Вычислить основную относительную погрешность определения коэффициента преобразования трубки 5 для всего диапазона скоростей по формуле:

5= л/(5Кти )^ + (5Ktv)2 ,

где 5Ktv - относительная погрешность определения коэффициента трубки для каждой из установленных скоростей, рассчитанная по формуле:

5tv =1,1 ^(SV + §мЪ,

где 8Кк - относительная погрешность определения коэффициента конфузора Кк (приведена в свидетельстве аттестации аэродинамического стенда АДСП-60/30-М);

5м - относительная погрешность эталонного микроманометра (приведена в свидетельстве аттестации микроманометра).

Установить в климатической камере поочередно пять значений температур распределенных по диапазону измерений, включая наибольшее и наименьшее

Поместить в климатическую камеру эталонный термометр сопротивления ЭТС-100, подключенный к МИТ-8.10 и поверяемый прибор.

• 7.6.3 По истечении указанного времени считать результаты изхгерений температуры с дисплея электронного блока и цифрового термометра МИТ-8.10.

• 7.6.4 Определить абсолютную погрешность измерений температуры по формуле:

At = |Тизм - Тэт], °C

где: Тизм - результат измерений поверяемого прибора;

Тэт - результат измерений температуры эталонным термопреобразователем.

• 7.6.5 Повторить операции по п. 7.6.2-7.6.4 три раза для каждого из установленных в камере значений температуры.

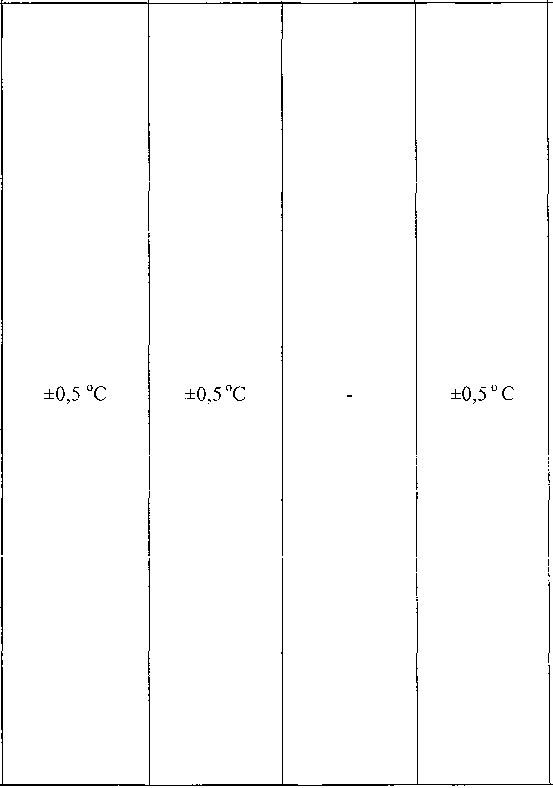

Результаты поверки по данному пункту методики считаются положительными, если значения абсолютной погрешности измерений температуры находятся в пределах, указанных в п.1 таблицы 7.

• 7.7.1 В термостате поочередно установить температуру соответствуюи1ую десяти значениям диапазона измерений прибора, включая наибольшее и наименьшее значения. Диапазон измерений определяется типом применяемого первичного преобразователя.

• 7.7.2 Включить поверяемый прибор.

• 7.7.3 Поместить эталонный термометр и первичный преобразователь поверяемого прибора в жидкостный термостат на глубину погружаемой части и выдержать их при заданной температуре в течении 10 мин.

• 7.7.4 Считать результаты измерений температуры эталонным термометром (ТэО и поверяемым прибором (Ti).

• 7.7.5 Извлечь из термостата первичный преобразователь испытуемого прибора и через 2 минуты повторить операции по п. 7.7.3, 7.7.4.

• 7.7.6 Повторить операции по п. 7.7.3- 7.7.5 для каждого из установленных в термостате значений температуры.

• 7.7.7 Определить абсолютную (ЛД или относительную 5т погрешности прибора, в каждой контрольной точке (тип погрешности выбирается в зависимости от заданной точки диапазона и приведен в п.1 таблицы 7), по формулам:

AT==Ti - Тэ! /С

• 7.7.8 Результаты поверки по данному пункту считаются положительными, если значения погрешности измерений температуры находятся в пределах, приведенных в п.1 таблицы 7.

  7.8. Определение абсолютной и температуры (внешние зонды температуры)
  относительной погрешности измерений

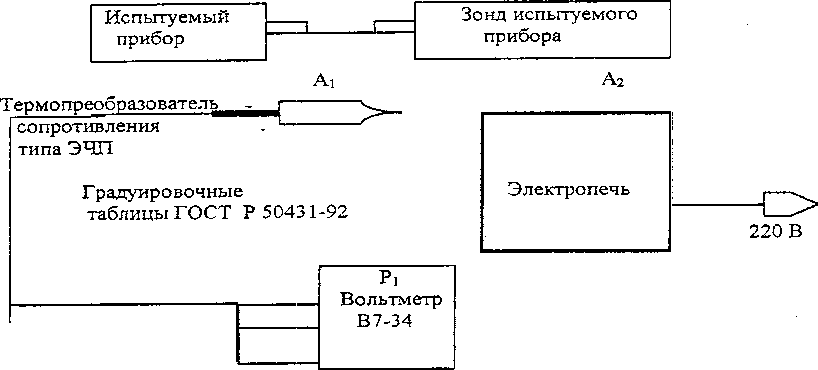

7.8.1. Собрать схему согласно рис.1

Рис.1

А1 - термопреобразователь сопротивления типа

тур от О до 1100 °С;А2 - электропечь ;Pi - вольтметр дифференциальный В7-34

• 7.8.2 Поместить в электропечь первичный преобразователь поверяемого прибора и термопреобразователь сопротивления ЭЧП, подключенный к вольтметру.

• 7.8.3  В электропечи поочередно установить температуру соответствуютцую десяти точкам диапазона измерений прибора, включая наибольшее и наименьшее значения. Диапазон измерений определяется типом применяемого первичного преобразователя.

• 7.8.4 Считать результаты измерений температуры эталонным термометром (ТэО и поверяемым прибором (Tj) при каждом установленном значении температуры. Время выдержки первичных преобразователей при каждой температуре не менее 20 минут.

• 7.8.5 Определить абсолютную (Ат) или относительную бт погрешность прибора, в каждой контрольной точке (тип погрешности выбирается в зависимости от задаваемой точки диапазона и приведен в строке 1 таблицы 7), по формулам:

Ат = Т, -Тэ1 ,°С

Т -Т.

§     ---L.100,%

т

^3i

• 7.8.6 Результаты поверки по данному пункту считаются положительными, если значения погрешности измерений температуры находятся в пределах, приведенных в п.1 таблицы 7.

Точки отрицательных температур, при необходимости, проверяются согласно п. 7.7. настоящей методики поверки.

• 7.9.1 Первичный преобразователь поверяемого прибора поместить в рабочую камеру эталонного генератора “Родник-2”.

• 7.9.2 Задать в рабочей камере генератора “Родник-2” температуру равную (20±5) °C.

7.9.3 Последовательно задать в рабочей камере генератора “Родник-2” следующие значения относительной влажности:

(рэ1= 6±1%; (рэ2 = 20±3 %;

(рэз “ 50±3 %; фэ4 “ 70±3 %; (рэ5 = 93±2 %.

• 7.9.4 Выдержать первичный преобразователь прибора при заданном значении относительной влажности не менее 30 мин, после истечения указанного времени провести измерения относительной влажности (pi прибора;

• 7.9.5 Определить абсолютную погрешность измерений относительной влажности в каждой контрольной точке по формуле:

Результаты поверки по данному пункту методики считаются положительными, если его значения абсолютной погрешности измерений относительной влажности находятся в пределах, указанных в п.9 таблицы 7.

• 7.10.1 Поместить первичный преобразователь поверяемого прибора в проточную камеру, подключенную к выходу генератора влажного газа.

• 7.10.2 Установить расход газа через проточную камеру в; диапазоне от 1 до 2 л/мин.

• 7.10.3 Установить на выходе генератора влажного газа значение точки росы в диапазоне от минус 22 до минус 20 °C. Значение влажности считают установившимся, если показания не изменяются по истечении 5 минут.

• 7.10.4 Считать измеренное значения точки росы поверяемого прибора (Ti) и значение точки росы на выходе генератора влажного газа (То').

• 7.10.5 Повторить операции по п.п. 7.10.3, 7.10.4 для следующи:>( значений точки росы установленных на выходе генератора влажного газа:

в диапазоне от минус 32 до минус 30 °C т.р.;

в диапазоне от минус 39 до минус 41 °C т.р.;

• 7.10.6 Определить абсолютную погрешность измерении точки росы Ai по формуле:

Ai = Ti - То*

• 7.10.7 Результаты поверки по данному пункту методики считаются положительными, если значения абсолютной погрешность измерений точки росы находятся в пределах ±4 °C.

• 7.11.1 Прибор подключить к эталонному прибору и к электрической сети и настроить на режим поверки в соответствии с Руководством по эксплуатации. После включения прибор выдержать в течение 30 минут, затем дважды произвести набор и сброс давления, равному верхнему пределу измерений. После каждого набора и сброса давления прибор выдержать в течении 2 минут. На прибор с помощью эталонного прибора последовательпо подать давление, соответств;ующее пяти равномерно распределенным точкам диапазона измерений, при плавно возрастаюпхем давлении (прямой ход), а затем, после выдержки на верхнем пределе измерений не менее 5 минут, при плавно убываюгцем давлении (обратный ход). Оценка годности прибора производится по результатам одного поверочного цикла (прямой ход и обратный ход).

Погрешность (Ynn) моделей, у которых нормируется приведенная погрешность, определить как выраженное в процентах от верхнего предела измерений (Рвп) отклонение показаний прибора (|Рпов|) от действительного значения давления, как по прямому, так и по обратному ходу. При этом действительное значение определить по эталонному прибору (Рэ).

(|Рэ Рпов|)макс

¥пп= --------------- X 100'%

Рвп

где; Рпов и Рэ - соответственно, показания поверяемого и эталонного приборов; Рвп - диапазон измерений (численно равный верхнему пределу измерений).

• 7.11.2 Погрешность (Yqth) моделей, у которых нормируется относительная определить как максимальное выраженное в процентах от текущего значения отклонение показаний прибора от действительного значения давления, как по При этом действительное значение определить по

  погрешность, измерений прямому, так и по обратному ходам, эталонному прибору.

([Рэ Рпов|)макс

—------------- X 100%

Ртп

где Ртп - текущее значения давления.

• 7.11.3 Погрешность (Ya6n) моделей, у которых нормируется абсолютная погрешность, определить как максимальное выраженное в единицах измеряемой величины отклонение показаний прибора от действительного значения давления, как по прямому, так и по обратному ходам. При этом действительное значение определить по эталонному прибору.

¥абп= (|Рэ- ' Рпов|)макс

где Рпов и Рэ - соответственно, показания поверяемого и эталонного приборов;

Результаты поверки по данному пункту считаются положительными, если значения погрешности измерений давления находятся в пределах, указанных в п.п.4,5,6 таблицы 7.

• 7.12.1 Определение погрешности прибора при измерении концентрации в атмосфере СО2 проводить при поочередной подаче на первичный преобразователь прибора ПГС перечисленных в таблице 6, в следующей последовательности 1-2-3-2-1-3.

Для исключения влияния отклонения атмосферного давления от нормального (101,5 кПа), необходимо значение концентрации ГСО-ПГС, указанное в паспорте для нормального давления, привести к давлению действительному по формуле:

Аор = --------2------- (РРШ)

1 + 0,02П01,5-Д)

где: Ао - значение концентрации измеряемого компонента в проверяемой точке, указанное в паспорте на ГСО-ПГС, ppm;

Р - атмосферное давление МПа.

• 7.12.2 Определить погрешность измерений концентрации в атмосфере СО2. по формуле;

5пр. — Aqp - Aj

Значения относительной погрешности (бот.) рассчитать по формуле;

бот. = Jo    X100

где Aj - показания поверяемого прибора, ppm.

Результаты поверки по данному пункту считаются положительными, если значения погрешности измерений концентрации СО2 находятся в пределах, указанных в п.8 таблицы 7.

7.13.1 Определение погрешности измерений концентрации в СО атмосфере проводить при поочередной подаче на первичный преобразователь прибора ПГС, перечисленные в таблице 6, в следующей последовательности 1-2-3-2-1-3.

Для исключения влияния отклонения атмосферного давления от нормального (101,5 кПа), необходимо значение концентрации ПГС, указанное в паспорте для нормального давления, привести к давлению действительному по формуле:

J

Аор =---------------(ppm),

1 + 0,026101,5 -Р)

где Ао - значение концентрации измеряемого компонента в проверяемой точке, указанное в паспорте на ГСО-ПГС, ppm;

Р - атмосферное давление МПа.

• 7.13.2 Определить погрешность измерений концентрации СО в атмосфере по формуле: бцр, = Aqp " Aj

Значения относительной погрешности (бот.) рассчитать по формуле:

Л,- А, бот. = Jo х100%,

где Aj - показания поверяемого прибора, в ppm.

Результаты поверки по данному пункту считаются положитегЕьными, если значения погрешности измерении концентрации СО находятся в пределах, указанных в п.7 таблицы 7.

Таблица 6

8 Оформление результатов поверки

При положительных результатах поверки оформляется свидетельство о поверке в соответствии с ПР 50.2.006-94. При отрицательных результатах поверки выдается извещение о непригодности.

С.А. Абрамов

М.Ю. Родин

Заместитель руководителя ГЦИ СИ «Тест ПЭ»

Инженер-метролог ГЦИ СИ «Тест ПЭ»
