Руководство по эксплуатации «ГСП. Вольтметр универсальный, Щ31» (3.349.030ТО)

Тип. ЗИПа Х-81 г. 4352-600

42 2163

ТЕХНИЧЕСКОЕ ОПИСАНИЕ И ИНСТРУКЦИЯ *

ПО ЭКСПЛУАТАЦИИ

• 3. 349. 030 ТО

6

А

• 4. УКАЗАНИЯ ПО ПОВЕРКЕ

  • 4.1. Перед поверкой прибора необходимо произвести его подстройку.

  • 4.2. Подстройка прибора на пределе измерения напряжения 10 В.

• 412.1. Откройте крышку с надписью "BI - B5I" в верхней части прибора, отвинтив два винта.

• 4.2.2. Поставьте переключатель рода работ и пределов измерения в положение ”10V ".

’.2.3. Подключите ко входу прибора потенциометр Р379,работающий в режиме калибратора, установите на нем значение минус 10, 12 В и потенциометром КАЛИБР установите это значени на табло прибора, ' - /О О               3^е/

• 4.2.4. Установите поочередно в порядке, приведенном в табл. 2, значение калиброванных напряжений и с помощью соответствующих регулировочных резисторов, находящихся под крышкой ”В1 - R5I", установите эти значения на табло прибора.

• 4.2.5. Произведите проверку установленных значений нес -колько раз.

Таблица 2

• 4.3. Подстройка прибора на остальных пределах напряжения и тока.

  • 4.3.1. Произведите подстройку в точках, соответствующих пределам измерения, резисторами, указанными в табл.З.

  • 4.3.2. Закройте крышку с надписью "SI - P5I" и заклеймите.

Таблица 3

Предел измере- :________Регулировочный резистор_______

ния             :       грубо        :точно

• 4.4. Подотройку прибора необходимо произвести такяе после транспортирования и пребывания прибора при отрицательной температуре.

• 4.5. Операции и средства поверки

  • 4.5.1. При проведении поверки должны выполняться операции и применяться средства поверки, указанные в табл. 4 .

Таблица 4

Наименование операций ;Номер

:пункта

•.Средства поверки и норма-:тивно-технические характе-:ристики

-16 -

• 4.6. Условия поверки и подготовка к ней

  • 4.6.1. При проведении поверки должны соблюдаться нормальные условия, указанные в п.2.1.

  • 4.6.2. Перед проведением поверки должны быть выполнены следующие подготовительные работы:

подготовка прибора к работе в соответствии с разделом 6; подстройка прибора в соответствии с пп.4.1 - 4.4;

подготовка к работе приборов, необходимых для поверки, в соответствии с их техническими описаниями и инструкциями по эксплуатации.

• 4.7. Проведение поверки.

  • 4.7.1. При проведении внешнего осмотра необходимо проверить четкость фиксации переключателя, плавность регулировочных элементов, расположенных на передней панели.

  • 4.7.2. Сопротивление изоляции измеряется мегаомметром при испытательном напряжении 1000 В и должно быть не менее:

g

10 Ом - между корпусом прибора и закороченными между собой клеммами " U «, " U*", " I I*”, "       "НЭ";

между закороченными концами входного кабеля питания и закороченными концами входного кабеля для измерения на пределе I кВ;

40 МОм - между корпусом прибора и закороченными концами кабеля питания.

• 4.7.3. Электрическое сопротивление между корпусом и всеми токоведущими частями, на которые может попасть высокое напряжение измеряется омметром M37I и не должно быть более 0,5 0м.

• 4.7.4. Основная погрешность определяется сравнением показаний поверяемого и образцового приборов и вычисляется по формуле (I):

£ = ¹ Ах - Ао----- . ₁₀₀ ,           (I)

До

где & - основная погрешность,

Ах - показания поверяемого прибора;

Ао - показания образцового прибора.

17 -

Допускаемые значения основной погрешности, вычисленные для контролируемых точек, приведены в табл. 4; 5.

Таблица 4

Таблица 5

Контролируемые значения :Предел допускаемой основной

Продолжение табл. 5

• 4.7.5. Определение основной погрешности на пределах измерения 10; 100 мВ, I В определяется при двух полярностях измеряемого напряжения следующим образом.

Поверяемый прибор подключают к потенциометру P363/I согласно схемы рис.5.

Потенциометр P363/I используют как источник калиброванного напряжения. После подготовки потенциометра к работе размыкают клеммы "ВЛ", нажимают кнопки *Т", ШУНТ АК, ИЗМЕРЕНИЕ,переключатели чувствительности и рода работ ставят в положение "8^й и "Xj" соответственно.

Переключателями декад потенциометра P363/I "[/< = ...  "

выставляют последовательно величины напряжений, соответствующие контролируемым значениям, указанным в табл.4. Основную погрешность вычисляют по формуле (I).

Схема определения основной погрешности на пределах измерения

10; 100 мВ, I В

Рис. 5.

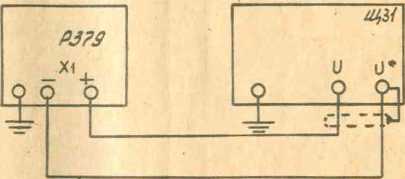

Схема определения основной погрешности на пределе измэре-

S'

Щ31 - поверяемый прибор;

P363/I - потенциометр.

ния 10 В.

Щ31 - поверяемый прибор; Р379 - потенциометр.

• 4.7.6. Определение основной погрешности на пределе измерения 10 В определяется при двух полярностях измеряемого напряжения следующим образом.

Прибор подключают к потенциометру Р379, используемому как источник калиброванного напряжения (см.рис.6).

_г После подготовки потенциометра к работе замыкают клеммы "+г", "-Г", переключатель чувствительности ставят в положение "7”, рода работ - в положение , замыкают кнош^г ИЗМЕРЕНИЕ Переключателями декад "    = ...  " выставляют последо -

вательно напряжения, соответствующие указанным в табл. 6.

Основную погрешность вычисляют по формуле (I).

• 4.7.7. Определение основной погрешности на пределах 100 В и I кВ производится при двух полярностях измеряемых напряжений с помощью прибора для поверки вольтметров BI-7, использ^е мого в качестве источника калиброванных напряжений (рис.7, 8).

Основная погрешность вычисляется по формуле (I).

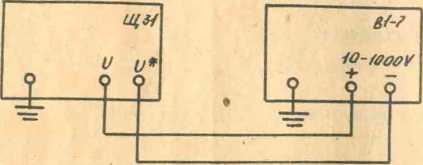

Схема определения основной погрешности на пределах измерения 100 В.

Щ31 - поверяемый прибор;

BI - 7 - прибор для поверки вольтметров, дифференциальный вольтметр.

Рис. 7.

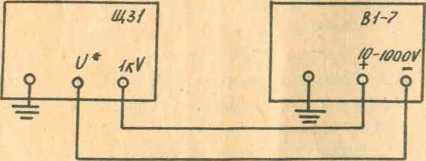

Схема определения основной погрешности на пределах измерения I кВ.

Щ31 - поверяемый прибор;

BI-7 - прибор для поверки вольтметров,“дифференциальный вольтметр.

- 21 -

/

• 4.7.8. Определение основной погрешности на пределах измерения I; 10; 100 мкА.; I; 10 мА производится при двух полярностях измеряемых токов (I; 10 мА - рис. 9; I; 10; 100 мкА -рис. 10).

На пределе измерения I мА контролируемые точки 0,5 и 1,0 проверяются по схеме рис.9, точка 0,1 - по схеме рис. 10.

Значения сопротивлений измерительных катушек, а такие значения напряаений, выставляемых на-потенциометре Р379, указаны в табл. 6.

Таблица 6

Предел    : Контролируемое: Значение, выс-: Значение сопротивлв -

измерения :значение      :тавляемые на :ния измерительной

:               :декадах потен:катушки

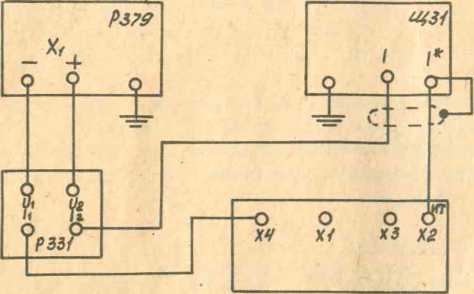

Схема определения основной погрешности на пределах I; 10 мА.

Р379 - потенциометр;

P33I - измерительная катушка электрического сопротивления кл. 0,01;         ?

ИТ - источник тока (см.рис.П);

Щ31 - поверяемый прибор.

Рис. 9.

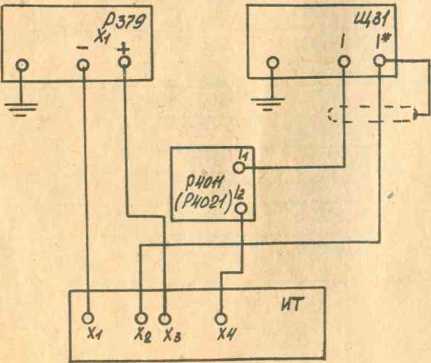

Схема определения основной погрешности на пределах 1;10;

Р379 - потенциометр;

P40II, P402I - измерительные катушки электрического сопротивления кл. 0,01;

ИТ - источник тока (см. рис. II);

Щ31 - поверяемый прибор.

Рис. 10.

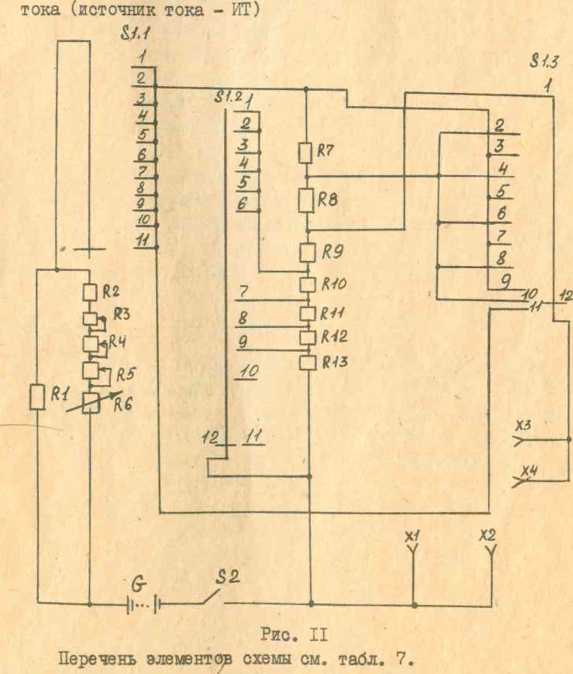

Основная погрешность вычисляется по формуле (I). Схема приспособления для поверки на пределах измерения

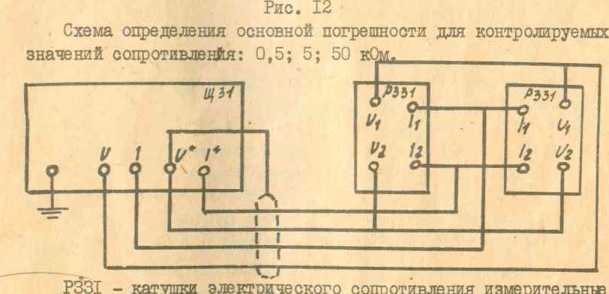

Схема определения основной погрешности для контролируемых значений сопротивления 0,1; I; 10; 100 кОм.

I

P33I - катушки электрического сопротивления измерительные 100; 1000; 10000; 100000 0м, аттестованные по 3-ему разряду с точностью 0,001

Щ31 - поверяемый прибор.

100; 1000; 10000; 100000 0м’, аттестованные по 3-ему разряду о точностью 0,001 %;

- поверяемый прибор.

Рис. 13.

- 26 -

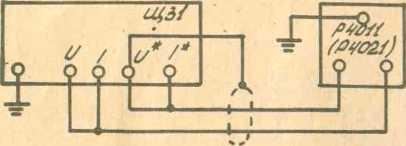

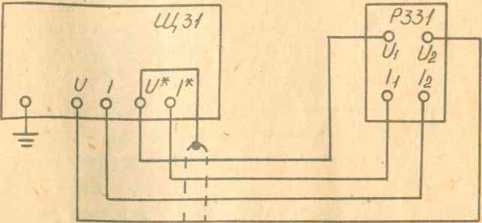

Схема определения основной погрешности для контролируемых значений : I; 10 МОм.

P40II - катушка электрического сопротивления измерительная I МОм, аттестованные по 3-му разряду с точ -ностью 0,001%;

P402I - катушка электрического сопротивления измеритель ная 10 МОм, аттестованные по 3-му разряду с точностью 0,002 %;

Щ31  - поверяемый прибор.

Рис. 14.

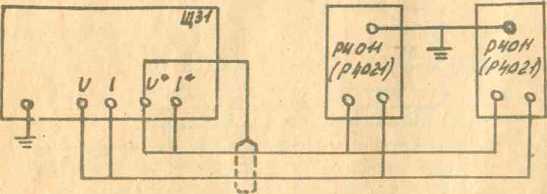

Схема определения основной погрешности для контролируе -мыт значений сопротивления: 0,5; 5 МОм.

P40II - катушки электрического сопротивления измерительные I МОм, аттестованные по 3-му разряду о точ -ностью 0,001

P402I - катушки электрического сопротивления измерительные 10 МОм, аттестованные по 3-му разряду с точ* ностью 0,002$;

Щ31 - поверяемый прибор.

Рис. 15 .

-27 -

Основная погрешность вычисляется по формуле (I).

4.7.10. Периодичность поверки прибора в начале эксплуатации не реяе одного раза в три месяца, а далее - по усмотрению потребителя в зависимости от фактической стабильности прибора, но не реже одного раза в год.

• 4.8. Оформление результатов поверки

  • 4.8.1. Положительные результаты поверки оформляются путем клеймения поверяемого прибора;

выдачи свидетельства о государственной поверке;

записи в формуляре результатов государственной поверки, заверенных поверителем с нанесением оттиска доверительного клейма.

/

• 4.8.2. В случае отрицательных результатов поверки: ' запрещается выпуск прибора в обращение: погашаются клейма, в документах по оформлению поверки указывается о непригодности прибора.

• 4.9. Допускается использование другой аппаратуры, имеющей аналогичные параметры.

• 5. УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ

  • 5.1. К эксплуатации прибора допускаются лица, специально обученные для работы с высоким напряжением и изучившие настоящую инструкцию.

  • 5.2. Перед началом работы проверьте заземление прибора. ’Заземление прибора должно быть надежным, т.к. в случае его нарушения оператор подвергается смертельной опасности.

  • 5.3. Предохранитель заменяйте при выключенном приборе.

  • 5.4. Кнопка СЕТЬ пф>и переноске и хранении должна нахо -даться в выключенном положении.

  • 5.5. Следует помнить, что прибор питается от сети переменного тока 220 В, 50 Гц.
