Руководство по эксплуатации «Стандарты частоты и времени рубидиевые 41-1017» (ТСАБ.411653.010 РЭ-ЛУ)

УТВЕРЖДЕН

ТСАБ.411653.010 РЭ-ЛУ

Стандарты частоты и времени рубидиевые

41-1017

Руководство по эксплуатации

ТСАБ.411653.010 РЭ

Книга 1

Всего книг 2

s

-

г»

Ar

Общество с ограниченной ответственностью «Научно-производственное предприятие «ГНОМОН»

Россия, 603105, г. Нижний Новгород, ул. б-р Академика Королева Б.А., д.8, П5. Телефон (+7-831)217-94-11

2020

№ докум.

Селиванов

• 9.2   Меры безопасности при ремонте

• 9.3   Указания по устранению неисправностей

• 10   Хранение

• 11   Транспортирование

• 12   Маркирование и пломбирование

Приложение А. Форматы команд управления и ответных сообщений при информационном обмене прибора с внешним управля-ющим устройством................................................

Приложение В. Расчёт задержки сигнала в антенном кабеле

Инв. № подл. I Подпись и дата I Взам. инв. № I Инв. № дубл. I Подпись и дата

• 1 Нормативные ссылки

В настоящем руководстве по эксплуатации использованы ссылки на следующие стандарты:

Государственная поверочная схема для средств измерений времени и частоты, утвержденная приказом Госстандарта от 31.07.2018 г. № 1621.

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.

ГОСТ 12.2.091-2012 Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования.

ГОСТ 17299-87 Спирт этиловый. Технические условия.

• 2 Определения, обозначения и сокращения

РЭ - руководство по эксплуатации;

ФО - формуляр;

ГНСС - глобальная навигационная спутниковая система;

ПК - персональный компьютер;

RS-232C - последовательный коммуникационный порт;

ГЛОНАСС - Глобальная Навигационная Спутниковая Система (Россия);

GPS - Global Positioning System (Глобальная навигационная система, США);

УХЛ - умеренно холодное;

ЗИП - запасное имущество и принадлежности;

ТУ - технические условия;

ОГ - опорный генератор;

МП - методика поверки;

АПЧ - автоматическая подстройка частоты;

ШВ - шкала времени;

ВЧ - высокочастотный;

СИ - средство измерений;

ТО - техническое обслуживание;

ЕТО - ежедневное техническое обслуживание;

ОТК - отдел технического контроля;

БП - блок питания;

АУУ - антенно-усилительное устройство

СКО - среднее квадратическое отклонение

СКДО - среднее квадратическое относительное двухвыборочное отклонение;

ИВИ - измеритель временных интервалов.

• 3 Требования безопасности

  • 3.1 По требованиям ГОСТ 12.2.091 прибор безопасен.

  • 3.2 Максимальное используемое напряжение - постоянное напряжение 30 В.

  • 3.3 При эксплуатации приборов, подключенных через адаптер питания к сети переменного тока напряжением 220 В, частотой 50 Гц приборы должны быть заземлены через медный проводник сечением на менее 2 мм², соединенный с клеммой заземления на задней панели приборов. При этом должен использоваться адаптер питания, входящий в комплект поставки.

ЗАПРЕЩАЕТСЯ эксплуатация приборов с адаптерами питания, не соответствующими требованиям безопасности, с другими электрическими характеристиками.

Следует всегда проверять надежность заземления при подключении приборов к сети переменного тока. Включение и эксплуатация приборов без защитного заземления запрещается.

• 3.4 Вскрытие прибора с целью ремонта и замена элементов должны производиться только в условиях специализированной лаборатории при отключенном питании прибора.

  Инв. № подл. I Подпись и дата I Взам. инв. № I Инв. № дубл. I Подпись и дата

  						Лист
  					ТСАБ.411653.010 РЭ	7
  Изм	Лист	№ докум.	Подпись	Дата

  Инв. № подл. 1 Подпись и дата I Взам. инв. № I Инв. № дубл. I Подпись и дата

• 4 Описание прибора и принципа его работы

  • 4.1 Назначение

    • 4.1.1 Полное торговое наименование, тип и обозначение прибора:

Стандарт частоты и времени рубидиевый 41-1017 ТСАБ.411653.010;

Стандарт частоты и времени рубидиевый 41-1017/1 ТСАБ.411653.010-01;

Стандарт частоты и времени рубидиевый 41-1017/2 ТСАБ.411653.010-02;

Стандарт частоты и времени рубидиевый 41 -1017/3 ТС АБЛ 11653.010-03.

• 4.1.2 Прибор имеет:

Свидетельство об утверждении типа СИ номер_______.

Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений____________.

• 4.1.3 Стандарты частоты и времени 41-1017, 41-1017/1, 41-1017/2, 41-1017/3 (в дальнейшем приборы) предназначены для формирования и выдачи потребителю высокостабильных синусоидальных сигналов с частотами 10, 5 и 1 МГц и импульсного сигнала с периодом следования 1 с.

• 4.1.4 Приборы относятся к рабочим эталонам 3-го разряда в соответствие с Государственной поверочной схемой для средств измерений времени и частоты, утвержденной приказом Госстандарта от 31.07.2018 г. № 1621.

• 4.1.5 Приборы выпускаются в четырех модификациях - 41-1017, 41-1017/1, 41-1017/2, 41-1017/3 и отличаются только количеством выходов синусоидальных сигналов и наличием (отсутствием) встроенного приемника ГНСС. Выход с частотой 1 МГц может быть установлен на задней панели вместо одного выхода 10 МГц опционально. Опциональные исполнения стандарта частоты 41-1017:

  Опция	Встроенные устройства, количество выходов сигналов					Расположение В4 разъёмов
  	Приёмник ГНСС	10 МГц	5 МГц	1 Гц	1 МГц
  41-1017	нет	1	1	1	Нет	Передняя панель
  		Нет	Нет	Нет	Да/Нет	Задняя панель
  41-1017/1	да	1	1	1	Нет	Передняя панель
  		Нет	Нет	Нет	Да/Нет	Задняя панель
  41-1017/2	нет	1	1	1	Нет	Передняя панель
  		6	2	нет	Да/Нет	Задняя панель
  41-1017/3	да	1	1	1	нет	Передняя панель
  		6	2	нет	Да/Нет	Задняя панель

  4.1.6 Приборы имеют встроенные средства диагностики работоспособности и текущего состояния основных составных частей рубидиевого стандарта частоты и времени.

  						Лист
  					ТСАБ.411653.010 РЭ	8
  Изм	Лист	№ докум.	Подпись	Дата

\

Л Си g

Лист

ки, соляного (морского) тумана, плесневых грибов, солнечного излучения, атмосферных конденсированных осадков (инея и росы), атмосферных выпадающих осадков (дождя), статической и (динамической) пыли (песка), компонентов ракетного топлива, рабочих растворов и агрессивных сред.

Нормальные и рабочие условия применения приборов приведены в таблице 4.1.

Таблица 4.1

Предельные условия транспортирования приборов: температура от минус 30 °C до плюс 50 °C;

атмосферное давление от 70 до 106,7 кПа (от 537 до 800 мм рт. ст.);

относительная влажность не более 95 % при 25 °C.

4.2.2. Прибор сохраняет свои технические характеристики в пределах норм, указанных в п.п. 4.4.1-4.4.14, в рабочих условиях эксплуатации, а также после пребывания в предельных условиях с последующей выдержкой в нормальных или рабочих условиях в течение 2 ч.

• 4.3 Состав комплекта приборов

  Инв. № подл. I Подпись и дата I Взам. инв. № I Инв. № дубл. I Подпись и дата

Состав комплекта поставки приборов приведен в таблице 4.2.

41-1017.

Й.-И

.......

выходы СИНУС

__

ГНСС вкл/выкп

Дата выпуска

Рисунок 4.1 - Внешний вид стандартов частоты и времени рубидиевых 41-1017.

• 4.4 Метрологические и технические характеристики

Гарантированными считают метрологические характеристики, приводимые с допусками или предельными значениями. Значения величин без допусков являются справочными.

• 4.4.1 Номинальные значения частот выходных сигналов 10 МГц, 5 МГц, 1 МГц и 1 Гц.

• 4.4.2 Среднеквадратическое значение напряжения выходного сигнала 10 МГц, 5 МГц и 1 МГц на нагрузке (50 ± 2) Ом находится в пределах (1,0±0,2) В.

• 4.4.3 Амплитуда импульсов выходного сигнала с периодом следования импульсов

1 с на нагрузке (50 ± 2) Ом не менее 2,5 В:

полярность импульсов - положительная;

длительность импульсов - от 10 до 50 мкс;

длительность фронта импульсов не более 30 нс.

• 4.4.4 Пределы допускаемой относительной погрешности по частоте выходного сигнала 10 МГц, 5 МГц и 1 МГц:

± 3-10^-11 при выпуске;

± 5-1O"¹⁰ на интервале между поверками 12 мес.

• 4.4.5 Предел допускаемой относительной погрешности воспроизведения частоты выходного сигнала 10 МГц, 5 МГц и 1 МГц от включения к включению 2-Ю^-11.

• 4.4.6 Пределы допускаемого среднего систематического относительного изменения частоты выходного сигнала 10 МГц, 5 МГц и 1 МГц в автономном режиме за 1 сут ±2-10^-12.

• 4.4.7 Пределы относительной погрешности по частоте выходного сигнала 10 МГц, 5 МГц и 1 МГц за временя наблюдения 1 сут при работе в режиме непрерывной синхронизации по сигналам глобальных навигационных систем (ГНСС) ГЛОНАСС и GPS ± 5 -10~¹².

• 4.4.8 Среднее квадратическое относительное двухвыборочное отклонение частоты (СКДО) выходных сигналов с частотами 10 МГц, 5 МГц и 1 МГц, не более:

  за время измерения 1 с	2-Ю"11;
  за время измерения 10 с	8-10"12;
  за время измерения 100 с	3-Ю-12;
  за время измерения 1 сут	3-10’12

• 4.4.9 Пределы допускаемой дополнительная относительной погрешности по частоте выходного сигнала 10 МГц, 5 МГц и 1 МГц в автономном режиме работы стандарта при изменении окружающей температуры на 1 °C в диапазоне рабочих температур от 5 до 40 С (ТКЧ) ±3-10“¹².

• 4.4.10 Пределы допускаемой погрешности синхронизации формируемой шкалы времени по импульсному сигналу 1 Гц на разъёме «ВХОД 1 Гц» (импульс синхронизации)

  						Лист
  					ТСАБ.411653.010 РЭ	12
  Изм	Лист	№ докум.	Подпись	Дата

± 200 нс при следующих параметрах импульсов синхронизации: период следования - 1 с

полярность импульса - положительная

длительность импульса - от 10 до 50 мкс

длительность фронта импульсов - не более 30 нс амплитуда импульсов на нагрузке 50 Ом - не менее 2,5 В

• 4.4.11 Пределы допускаемой погрешности привязки шкалы времени на выходе «1Гц» прибора относительно шкалы времени UTC(SU) в режиме непрерывной синхронизации по сигналам ГНСС ГЛОНАСС и GPS после 6 часов прогрева и ручной синхронизации шкалы времени ± 1 мкс.

• 4.4.12  Ослабление гармонических составляющих в выходном сигнале 10 МГц, 5 МГц и 1 МГц не менее 30 дБ.

• 4.4.13 Спектральная плотность мощности фазовых шумов в одной боковой полосе спектра выходного сигнала 10 МГц, 5 МГц и 1 МГц не более:

  при отстройке от несущей на (110±3) Гц при отстройке от несущей на 1 кГц при отстройке от несущей на 10 кГц

  минус 130 дБ/Гц; минус 140 дБ/Гц; минус 145 дБ/Гц.

  Инв. № подл. I Подпись и дата I Взам. инв. № I Инв. № дубл. I Подпись и дата

• 4.4.14 Приборы имеют элементы контроля, информирующие о правильности функционирования рубидиевого стандарта частоты.

• 4.4.15 Приборы обеспечивают свои технические характеристики по истечении времени установления рабочего режима, равного 2 ч с момента включения.

• 4.2.16 Приборы обеспечивают свои технические характеристики после пребывания в предельных условиях с последующей выдержкой в нормальных или рабочих условиях в течение 2 ч и по истечении времени установления рабочего режима.

• 4.4.17 Приборы допускают непрерывную круглосуточную работу в рабочих

условиях применения при сохранении своих технических характеристик.

• 4.4.18 Приборы сохраняют свои технические характеристики в пределах норм, установленных в ТУ, при питании их от адаптера питания, входящего в комплект поставки, подключенного к сети переменного тока напряжением (220 ± 22) В, частотой (50±0,5) Гц или от источника постоянного напряжением от 22 до 28 В с амплитудой пульсаций не более 100 мВ.

• 4.4.19 Средняя мощность, потребляемая приборами от сети переменного тока (от источника постоянного тока) в нормальных условиях применения при номинальном напряжении сети, не более:

• - в режиме прогрева 30 В-A (Вт)

• - в установившемся режиме 25 ВА (Вт)

  Изм	Лист	№ докум.	Подпись	Дата

• 4.4.20 Средняя наработка на отказ То не менее 40000 ч.

• 4.4.21 Гамма-процентный ресурс не менее 10000 ч при доверительной вероятности равной 95 %.

• 4.4.22 Гамма-процентный срок службы не менее 15 лет при доверительной вероятности равной 95 %.

• 4.4.23 Гамма-процентный срок сохраняемости не менее 10 лет для отапливаемых хранилищ и 6 лет для неотапливаемых хранилищ при доверительной вероятности равной 95 %.

• 4.4.24 Среднее время восстановления работоспособного состояния не более 8 ч.

• 4.4.25 Вероятность отсутствия скрытых отказов за интервал между поверками 12 мес при среднем коэффициенте использования 0,1 не менее 0,95.

• 4.4.26 Габаритные размеры приборов в миллиметрах и масса приборов в килограммах приведены в таблице 4.3.

Таблица 4.3

4.5 Устройство и работа прибора

• 4.5.1 Конструктивно стандарты частоты и времени выполнены в стандартных корпусах с типоразмером 248 ^х 98 х 190 мм в настольном варианте исполнения. Внешний вид и конструкция приборов одинаковы для всех модификаций прибора. Модификации прибора отличаются набором устанавливаемых устройств и количеством выходов сигналов. Приборы имеют в своём составе базовый набор устройств, включающий рубидиевый опорный генератор, устройство корректировки частоты рубидиевого опорного генератора, модуль питания, модуль усилителя и плату индикации, установленные в корпусе прибора. Этот набор устройств определяет основную модификацию стандарта частоты и времени 41-1017. К устанавливаемым (переменным) устройствам относятся формирователи синусоидальных сигналов с частотами 5 МГц, 10 МГц, 1 МГц и приёмник ГНСС. Эти устройства устанавливаются в соответствие с заказанными модификациями 41-1017/1, 41-1017/2 или 41-1017/3. Электрическое соединение составных частей прибора и съёмных модулей осуществляется через объединительную плату.

• 4.5.2 На передней панели приборов расположены тумблер включения напряжения питания, четыре высокочастотных разъёма (один для входа импульсного сигнала 1 Гц и три для выходов высокостабильных сигналов стандарта частоты и времени) и светодиодные индикаторы встроенной системы диагностики, которая позволяет оперативно определять работоспособность и состояние основных функциональных узлов приборов.

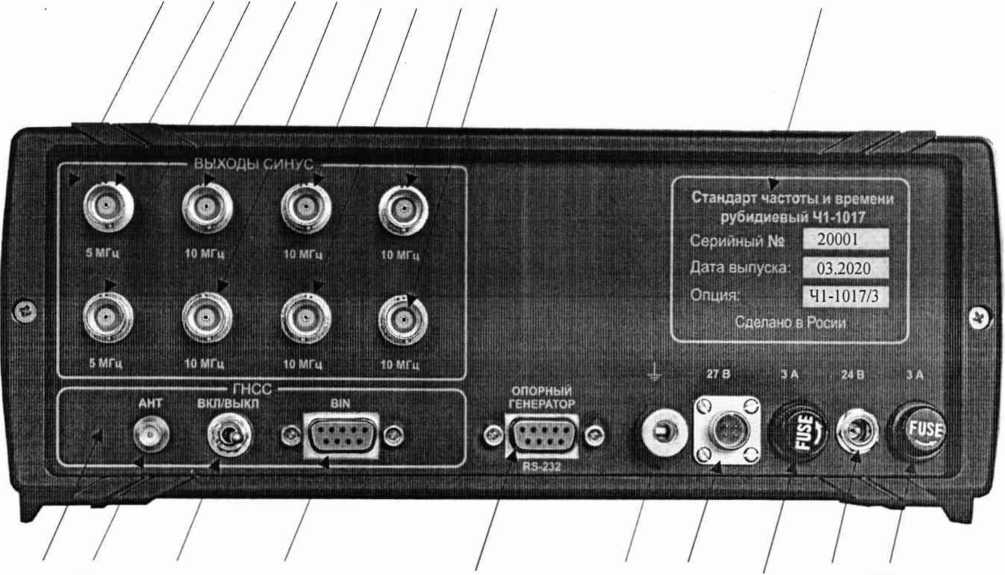

• 4.5.3 На задней панели прибора находятся места для установки восьми высокочастотных разъёмов для выходов синусоидальных сигналов (устанавливаются для модификаций приборов 41-1017/2 и 41-1017/3 и для 41-1017 (41-1017/1) с выходом сигнала с частотой 1 МГц), панель приёмника ГНСС (при наличии), разъём СОМ порта опорного генератора, клемма заземления, предохранители и низковольтные разъёмы для подключения сетевого адаптера питания и внешнего источника постоянного напряжения.

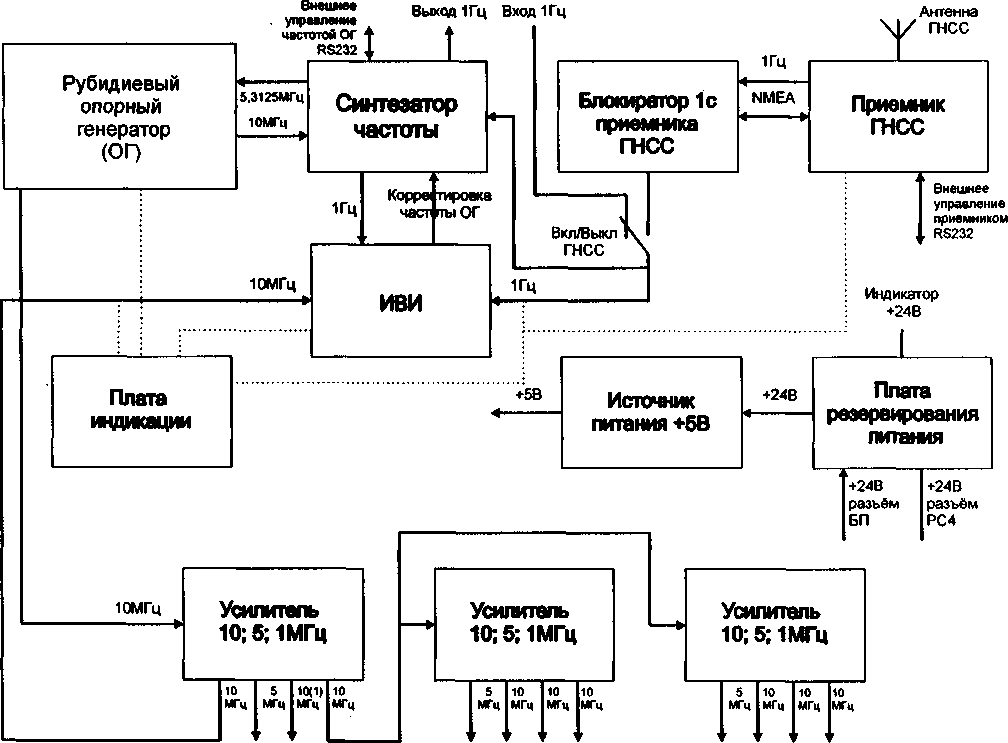

Структурная схема стандартов частоты и времени рубидиевых 41-1017 приведена на рис.4.2

4.6 Описание и работа составных частей прибора

4.6.1 Рубидиевый опорный генератор ТСАБ.411653.002

Конструкция генератора опорного рубидиевого включает экран с крышкой, корпус, кварцевый генератор, дискриминатор, блок управления, блок синтезатора частоты и блок автоподстройки частоты. Узлы прибора выполнены в виде функциональных блоков, смонтированных на печатных платах. Блоки крепятся к корпусу с помощью винтов. Корпус прибора одновременно является корпусом дискриминатора. Корпус прибора с установленными на нем функциональными блоками вставляется в пермаллоевый экран и приворачивается к нему винтами.

В основе принципа действия генератора опорного рубидиевого лежит стабилизация частоты кварцевого генератора по узкой спектральной линии радиочастотного резонанса в оптически ориентированных атомах Rb⁸⁷.

Кратковременная стабильность частоты рубидиевого генератора определяется качеством квантового дискриминатора и стабильностью кварцевого генератора и соответствует величинам порядка 3-10“^u/Vr (за времена усреднения т = 14-100 с). Долговременная стабильность частоты, характеризуемая систематическим изменением частоты прибора за один месяц, становится сравнима со стабильностью по частоте линии резонансного перехода атомов Rb⁸⁷ и реализуется на уровне (1-г5)-10‘¹¹, что на 2-3 порядка лучше, чем у "свободного" (неуправляемого) кварцевого генератора.

4.5.3. Упрощённая блок-схема, приведенная на рис. 4.3, поясняет принцип действия рубидиевого опорного генератора. Сигнал кварцевого генератора с частотой 10 МГц поступает в высокочастотную часть системы автоматической подстройки частоты, где происходит его низкочастотная фазовая модуляция, умножение до частоты 60 МГц и смешение его с сигналом синтезатора частоты Г_ИНт- Сигнал с частотой (60 МГц ± ^инт) поступает в дискриминатор, где происходит дальнейшее умножение частоты до значения f_yMH, близкого к частоте fo линии резонансного перехода атомов Rb⁸⁷. При совпадении умноженной частоты кварцевого генератора f_yMH с частотой резонансного перехода fo в дискриминаторе выделяется сигнал U(t) с частотой, кратной частоте фазовой модуляции. Напряжение первой гармоники этого сигнала Un(t) пропорционально величине расстройки частот (f_yMH - fo), а фаза несет информацию о знаке разности (f_yMH - fo)-

Сигнал дискриминатора Un(t) поступает в низкочастотную часть системы автоматической подстройки частоты, где формируется напряжение U_ynp, управляющее частотой кварцевого генератора. В режиме стабилизации частота кварцевого генератора такова, что fyM_H « fo» напряжение Un (t) минимально, а напряжение второй гармоники сигнала U2n(t) максимально.

Ф--

Управление

Генератор кварцевый 10 МГц

4.6.2. Синтезатор частоты

Синтезатор частоты ТСАБ.434841.005 с центральной частотой 5,3125 МГц перестраивается в диапазоне относительных частот ± МО^-9 с шагом перестройки!-10“¹².

В состав синтезатора входят:

• 1. микроконтроллер управления ;

• 2. формирователь импульсов 1с;

• 3. индикаторы работы синтезатора.

Микроконтроллер управления осуществляет программирование ИМС синтезатора на нужную частоту, управляет синхронизацией импульсов 1с по внешнему сигналу 1Гц и осуществляет сбор и передачу данных с индикаторов по интерфейсу RS-232.

Формирователь импульсов 1с обеспечивает формирование импульсов 1с из опорной частоты 10 МГц с возможностью синхронизации по внешнему сигналу 1Гц.

Индикаторы работы позволяют осуществлять визуальный контроль работы синтезатора.

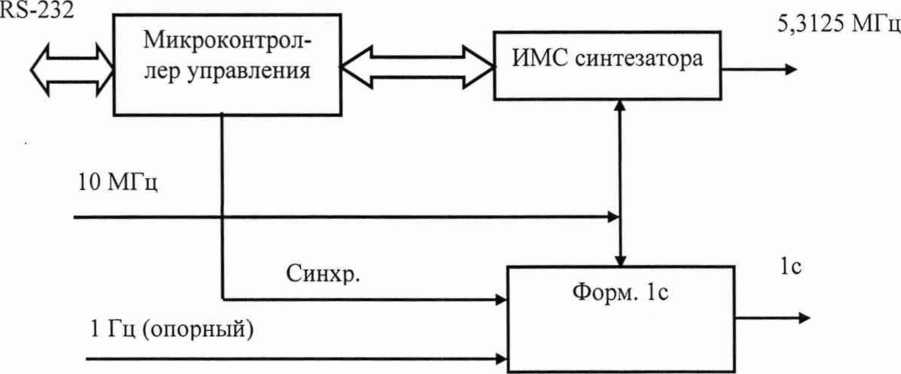

Рисунок 4.4 - Структурная схема синтезатора частоты.

• 4.6.3 Измеритель временных интервалов.

Измеритель временных интервалов ТСАБ.468170.008 в режиме подстройки частоты предназначен для измерения расхождения положения измеряемого импульса 1 Гц относительно опорного импульса, подсчёта дрейфа измеряемой шкалы времени и передачи команды подстройки по частоте по интерфейсу R.S-232 на синтезатор частоты ТСАБ.434841.005 для сведения расстройки по частоте к минимуму.

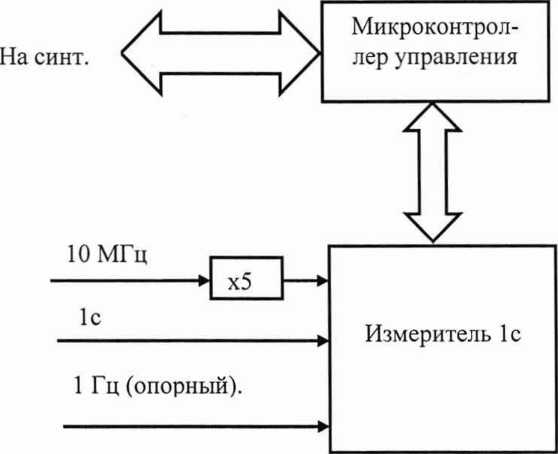

Структурная схема И ВИ приведена на рисунке 4.5.

Измеритель 1с выполнен на ПЛИС ф.Altera в виде отдельного блока, который передаёт на микроконтроллер управления результат измерения расхождения секундных импульсов. Микроконтроллер осуществляет расчёт необходимой перестройки частоты и формирует команду перестройки синтезатора ТСАБ.434841.005.

RS-232

Рисунок 4.5 - Структурная схема ИВИ.

• 4.6.4 Модуль питания

Модуль питания +5в ТСАБ.435154.008 предназначен для обеспечения напряжением +5в синтезатора частоты, измерителя временных интервалов, блокиратора 1с и приёмника сигналов ГНСС и представляет собой понижающий конвертер напряжения +24/+5в на микросхеме LM2596S-5.0 ф. Linear Technology в её стандартном включении.

Рисунок 4.6 - Структурная схема модуля питания.

• 4.6.5 Модуль приёмника ГНСС

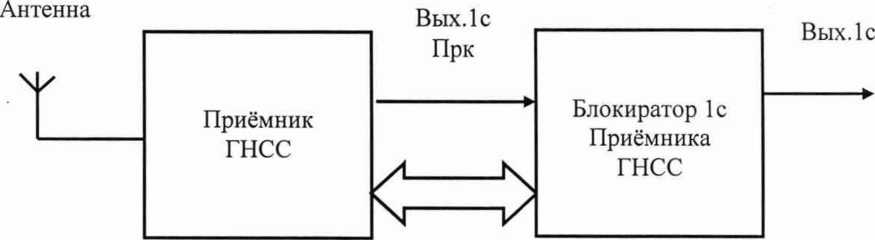

Структурная схема модуля приемника МПР ТСАБ.467880.001 приведена на рисунке 4.7.

Модуль приёмника предназначен:

• 1) для формирования собственной шкалы времени (ШВ) в виде последовательности импульсов с частотой следования 1 Гц, положение фронта которых привязано к фронту импульсов 1 Гц, поступающих от приёмника ГНСС;

• 2) корректировки частоты опорного генератора по сигналам глобальных навигационных спутниковых систем ГЛОНАСС или GPS ( функция «Дисциплинированный РСЧ»);

• 3) анализа качества приёма и блокирования импульсов 1с при неуверенном приёме сигналов ГНСС. Для этой функции предназначен блокиратор 1с ТСАБ.467850.012.

Блокиратор осуществляет опрос приёмника по интерфейсу RS-232 и при наличии признака некачественного приёма блокирует прохождение секундных импульсов от приёмника.

Конфигурация приёмника может быть изменена при помощи внешнего ПК. Для этого следует подключить выход «BIN» приёмника ГНСС (поз. 15 рис.6.2.а) к входу последовательного порта «СОМ» ПК и установить на ПК программное обеспечение приёмника ГНСС, входящее в комплект поставки.

5 Подготовка прибора к работе

• 5.1 Эксплуатационные ограничения

• 5.1.1 Недопустимо расположение прибора в непосредственной близости от источников сильных электрических и магнитных полей, таких как постоянные и электромагниты, трансформаторы, сильноточные коммутационные устройства. Сильные магнитные поля могут вызвать намагничивание экранов рубидиевых дискриминаторов и, как следствие, неконтролируемый сдвиг частоты выходных сигналов.

• 5.2 Распаковывание и повторное упаковывание прибора и принадлежностей

• 5.2.1 Распаковывание прибора производится следующим образом:

снимите маркированную ленту скотч, обтягивающую транспортный ящик;

вскройте ящик, выньте упаковочный лист;

удалите амортизаторы и извлеките коробку с прибором из транспортного ящика;

вскройте упаковку и извлеките прибор из полиэтиленового чехла;

извлеките пакет с эксплуатационной документацией, вскройте его и извлеките содержимое;

извлеките упаковку с ЗИП и вскройте ее.

• 5.2.2 Упаковывание прибора перед транспортированием производится следующим образом:

• - поместите прибор в полиэтиленовый пакет и заклейте свободный край липкой лентой;

• - поместите прибор в коробку;

• - поместите принадлежности в полиэтиленовый пакет, свободный край которого заклейте липкой лентой. Затем пакет с принадлежностями поместить в нишу транспортного ящика;

• - эксплуатационную документацию поместите в полиэтиленовый пакет, свободный край которого заклейте липкой лентой, пакет уложите в коробку с прибором;

• - установите амортизаторы в транспортный ящик и уложите на них коробку с прибором;

• - проконтролируйте отсутствие свободных перемещений прибора и ЗИП внутри упаковки, при необходимости уплотните свободное пространство гофрированным картоном;

• - поместите в транспортный ящик упаковочный лист под верхнюю крышку ящика;

• - закрепите шурупами верхнюю крышку транспортного ящика, обтяните ящик стальной лентой или проволокой и опломбируйте его.

  					ТСАБ.411653.010 РЭ	Лист
  						24
  Изм	Лист	№ докум.	Подпись	Дата

  Инв. № подл. I Подпись и дата I Взам. инв. № I Инв. №дубл. I 11одпись и дата

• 5.3 Порядок установки прибора

• 5.3.1 Перед началом эксплуатации прибора произведите внешний осмотр. При внешнем осмотре необходимо проверить:

• - сохранность пломб;

• - отсутствие видимых механических повреждений;

• - чистоту внешних поверхностей прибора, гнезд и разъемов.

• 5.3.2 Проверьте комплектность прибора в соответствии с разделом 4.3 настоящего руководства.

• 5.3.3 Разместите прибор на рабочем месте, обеспечив удобство работы и нормальные условия для естественной вентиляции.

• 5.3.4 Положение прибора должно обеспечивать удобное соединение с источниками исследуемых сигналов, исключающее возникновение механических повреждений в ВЧ кабелях и присоединительных элементах.

• 5.3.5 Подключите низковольтный шнур сетевого адаптера питания к прибору, обеспечив при этом надежное подключение прибора к линии защитного заземления.

  • 5.4 Подготовка к работе

    • 5.4.1 Перед началом эксплуатации следует внимательно ознакомиться с руководством по эксплуатации прибора, обращая особое внимание на меры предосторожности и назначение органов управления и контроля.

    • 5.4.2 После длительного хранения следует провести внешний осмотр, опробование, а затем проверку метрологических параметров прибора согласно разделу 6 настоящего руководства.

После пребывания прибора в предельных условиях следует перед включением выдержать его в нормальных условиях не менее 2 ч.

• 5.4.3 Сделайте отметку в формуляре о начале эксплуатации прибора.

  Изм	Лист	№ докум.	Подпись	Дата

6 Порядок работы

• 6.1 Меры безопасности при работе с прибором

• 6.1.1 В приборе используются опасные для жизни напряжения питания, поэтому выполнение требований этого раздела обязательно. При соблюдении всех указанных в этом разделе мер прибор полностью безопасен для потребителя.

• 6.1.2 Перед каждым включением прибора от сети переменного тока проверяйте наличие и исправность линии защитного заземления. Работа с прибором без защитного заземления недопустима.

• 6.1.3 Выполните все кабельные подключения до включения питания прибора. Уделяйте особое внимание кабелю, соединяющему прибор с антенно-усилительным устройством. Его подключение в обязательном порядке должно быть произведено до включения прибора.

ВНИМАНИЕ. Подключение антенного кабеля к включенному прибору 41-1017/1 и 41-1017/3 ведет к выходу из строя приемника ГНСС и невозможности его дальнейшей работы.

• 6.2 Органы управления, индикации и присоединительные разъемы.

• 6.2.1 Расположение органов управления, индикации и присоединительных разъемов приведено на рисунках 6.1 и 6.2.

• 6.2.2 Назначение органов управления, индикации и присоединительных разъемов с указанием маркировки приведено в таблицах 6.1, 6.2, 6.3 и 6.4.

  Изм	Лист	№ докум.	Подпись	Дата

КОНТРОЛЬ СТАНДАРТА ЧАСТОТЫ —

ОТКАЗ

ЛАМПА

АПЧ

КОРРЕКЦИЯ ЧАСТОТЫ

Вх. 1 Гц

ПРОГРЕВ РАБОТА

• •

Вых синус Вых 1 Гц

»ОЛЬ ОПОРНОГО ГЕНЕР

I

ПРК гнсс

Рисунок 6.1 - Внешний вид стандарта частоты и времени рубидиевого 41-1017. Вид спереди.

Органы управления и индикации стандарта частоты и времени 41-1017

• 1 - тумблер включения питания;

• 2 - панель контроля стандарта частоты;

• 3 - панель контроля опорного генератора;

• 4 - В4 разъём вход импульсного сигнала с частотой 1 Гц, тип разъёма BNC;

• 5 - В4 разъёмы выходов сигналов с частотами 10 МГц, 5 МГц и 1 Гц, тип разъёма BNC;

  					ТСАБ.411653.010 РЭ	Лист
  						27
  Изм	Лист	№ докум.	Подпись	Дата

123456789        ю

11   12      13        14                15             16    17    18    19   20

Назначение контактов разъема «=27В» приведено в таблице 6.2. Тип разъёма - вилка приборная типа РСГ4ТВ.

Таблица 6.2

Назначение контактов разъема «BIN» приведено в таблице 6.3. Тип разъёма DB-9F.

Таблица 6.3

Назначение контактов разъема «ОПОРНЫЙ ГЕНЕРАТОР» приведено в таблице 6.4.

Тип разъёма DB-9F.

6.4 Проведение измерений

• 6.4.1 Включите питание прибора выключателем «СЕТЬ», расположенным на передней панели прибора. При этом зажигается ряд светодиодов на панелях контроля стандарта частоты и опорного генератора (поз. 2 и поз.З на рисунке 6.1) в зависимости от конфигурации прибора и его готовности к работе. После прогрева прибора в течение 60 мин при отсутствии отказов в его работе загорается зелёный светодиод «РАБОТА» на панели контроля стандарта частоты (поз.2 на рисунке 6.1).

• 6.4.2 После этого прибор можно использовать как источник опорного сигнала с относительным отклонением частоты ± 1-Ю^-9. При проведении измерений с более высокой точностью следует прогреть прибор в течение 2 ч.

• 6.4.3 При использовании прибора как источника опорного сигнала с относительным отклонением частоты ± 3-10^-11 необходимо предварительно (до включения питания прибора) подключить к прибору АУУ и прогреть прибор в течение 2 ч.

• 6.5. Работа с импульсным сигналом с частотой 1 Гц от внешнего приёмника ГНСС или от эталона частоты и времени.

Подайте импульсный сигнал с частотой 1 Гц от внешнего источника сигнала на рзъём «ВХОД 1 Гц» на передней панели прибора - поз.4 рис. 6.1. Параметры внешнего импульсного сигнала должны соответствовать приведённым в п. 4.4.10 раздела «Технические характеристики». Отключите встроенный приёмник ГНСС (в комплектациях 41-1017/2 и 41-1017/3) тумблером (поз. 13 рис. 6.2) на панели приёмника ГНСС, поставив его в положение «ВЫКЛ». При этом на передней панели погаснут зелёные индикаторы «ПРК» и ГНСС», а индикатор «Вх. 1 Гц» продолжит прерывистое свечение. Продолжайте работать с прибором, понимая, что импульсный сигнал от внешнего источника заменяет сигнал от встроенного приёмника ГНСС. При отключении внешнего импульсного сигнала в приборах 41-1017/2 и 41-1020/3 следует включить встроенный приёмник ГНСС тумблером (поз. 14 рис. 6.2) на панели приёмника ГНСС, поставив его в положение '“ВКЛ”.

• 6.6. Корректировка частоты приборов .

Корректировка частоты стандартов частоты и времени рубидиевых 41-1017 производится автоматически при подключении к разъёму «ВХОД 1 Гц» импульсного сигнала с параметрами, оговорёнными в п. 4.4.10 от эталона частоты и времени, например от водородного стандарта частоты и времени.

В приборах 41-1017/1 и 41-1017/3 корректировка частоты производится автоматически при включённом встроенном приёмнике ГНСС. Первая корректировка частоты происходит через 6 часов после включения приборов, последующие корректировки частоты выполняются через каждые 3 часа. После выполнения корректировки частоты загорается индикатор «КОРРЕКЦИЯ 4АСТ0ТЫ» не передней панели прибора.

7. Поверка прибора.

• 7.1. Общие положения.

• 7.1.1. Настоящий раздел устанавливает порядок, методы и средства поверки стандартов частоты и времени рубидиевых 41-1017 и его модификаций 41-1017/1, 41-1017/2 и 41-1017/3.

• 7.1.2. Порядок организации и проведения поверки должен соответствовать установленному в «Порядке проведения поверки средств измерений», утверждённому приказом Минпромторга России от 30 июля 2020 г. № 2510.

• 7.1.3. К проведению поверки допускаются лица, ознакомленные с технической документацией на прибор и прошедшие специальную подготовку.

• 7.1.4. Поверки проводятся до ввода в эксплуатацию и после ремонта (первичные) и во время эксплуатации прибора или хранении по истечении интервала между поверками (периодические).

• 7.1.5. Интервал между поверками 1 год.

• 7.1.6. Периодические поверки могут проводиться в составе базового радиотехнического устройства в случае, если при его установке в базовое радиотехническое устройство обеспечена возможность доступа к встроенному корректору частоты прибора и подключение прибора выполнено в соответствие требованиями раздела 6.3.

• 7.2. Операции и средства при проведении поверки.

• 7.2.1. При проведении поверки должны быть выполнены операции, указанные в

  Ин в. № подл. I Подпись и дата I Взам. инв. № I Инн. №дубл. I Подпись и дата

  таблице 7.1.

  Таблица 7.1 - Операции поверки

  №	Наименование операции	Номер пункта методики поверки	Проведение операции при
  			первичной поверке	периодической поверке
  1	Внешний осмотр	7.5.2	да	да
  2	Опробование	7.5.3	да	да
  	Определение метрологических характеристик прибора:	7.5.4	да	да
  3	- номинального значения частоты выходных синусоидальных сигналов с частотами 10 МГц, 5 МГц, 1 МГц и импульсного сигнала с частотой 1 Гц;	7.5.4.1	да	да
  4	- среднеквадратического значения напряжения синусоидальных выходных сигналов с частотами 10 МГц, 5 МГц и 1 МГц и амплитудного значения напряжения импульсного сигнала с частотой 1 Гц;	7.5.4.2	да	да

  						Лист
  					ТСАБ.411653.010 РЭ
  Изм	Лист	№ докум.	Подпись	Дата

Примечания:

• 1.   Поверку прекращают при получении отрицательного результата любой отдельной операции.

• 2.   Проведение поверки для меньшего числа измеряемых величин или на меньшем числе поддиапазонов измерений невозможно.

• 7.2.2. Средства поверки

При проведении поверки должны применяться средства поверки, указанные в таб

лице 7.2

Примечания:

• 1. Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых стандартов с требуемой точностью.

• 2. Все средства измерений, используемые при поверке, должны быть поверены.

• 7.3. Требования безопасности

• 7.3.1 К работе с прибором допускаются лица, прошедшие инструктаж по технике безопасности при работе с электро- и радиоизмерительными приборами.

• 7.3.2 Перед началом работы с прибором необходимо изучить Руководство по эксплуатации, ознакомиться с конструкцией прибора. При проведении поверки должны соблюдаться требования безопасности, изложенные в разделе 3 настоящего руководства по эксплуатации.

• 7.4. Условия поверки и подготовка к ней.

• 7.4.1. При проведении поверки должны соблюдаться следующие условия:

• - температура окружающей среды, °C..............................+20±5;

• - относительная влажность воздуха, %.............................от 30 до 80;

• - атмосферное давление, кПа (мм рт. Ст.)..........от 84 до 106,7 (от 630 до 800);

• - напряжение питания, В...............................................(220±22)

• - частота сети, Гц..........................................................50±0,5

• 7.4.2. Подготовить прибор к поверке в соответствии с разделами 3, 6.3 и 6.4 настоящего руководства.

• 7.5. Проведение поверки.

• 7.5.1. Поверка прибора проводится в соответствии с перечнем и последовательностью операций, приведенных в таблице 7.2. Допускается объединять проведение операций по п.7.5.4.3, 7.5.4.4 и п.7.5.4.5.

• 7.5.2. При проведении внешнего осмотра необходимо установить соответствие прибора следующим требованиям:

• - комплектность прибора должна соответствовать таблице 4.2 РЭ;

• - соответствие внешнего вида прибора требованиям раздела 5.3.1 РЭ;

• - надписи на шильдике задней панели должны соответствовать таблице 6.1 РЭ. Приборы, имеющие дефекты, бракуются.

• 7.5.3. Проверку функционирования прибора проводят в соответствии с разделом 6.4.1 настоящего руководства для оценки его исправности. Неисправные приборы бракуются.

  					ТСАБ.411653.010 РЭ	Лист
  						38
  Изм	Лист	№ докум.	Подпись	Дата

• 7.5.4. Определение метрологических характеристик прибора.

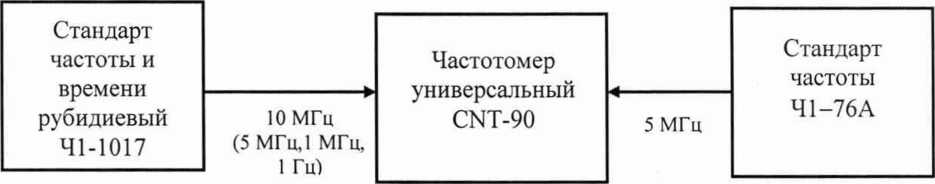

• 7.5.4.1. Определение номинального значения частоты выходного сигнала проводят при подключении приборов согласно схеме рис. 7.1.

Включают и прогревают частотомер универсальный CNT-90 с подключённым сигналом внешней опорной частоты от стандарта частоты и времени водородного Ч1-76А. Подключают стандарт частоты и времени рубидиевый 41-1017 к частотомеру универсальному соединительным кабелем ТСАБ.685671.011, входящим в комплект поставки 41-1017. Устанавливают в частотомере универсальном CNT-90 режим измерения частоты, и проводят измерение частоты выходного сигнала.

Результаты поверки считаются удовлетворительными, если измеренное значение частоты соответствует номинальному с абсолютной погрешностью ± 1 Гц для сигналов с частотами 10 МГц, 5 МГц, 1 МГц (при наличии) и с абсолютной погрешностью ± 1-10 ⁶ Гц для сигнала с частотой 1 Гц.

Рисунок 7.1 - Структурная схема подключения приборов для измерения номинального значения частоты выходных сигналов

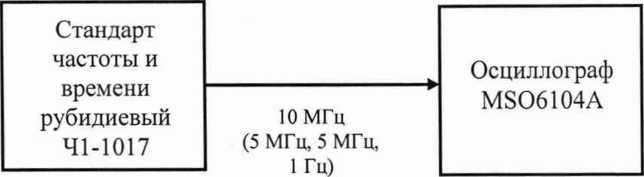

• 7.5.4.2. Определение среднеквадратического значения напряжения синусоидальных выходных сигналов и амплитудного значения напряжения импульсного сигнала проводят при подключении приборов согласно схеме, приведенной на рисунке 7.2 путем измерения напряжения на выходах прибора с частотами 10 МГц, 5 МГц, 1 МГц (при наличии) и 1 Гц цифровым осциллографом MSO6104A на нагрузке 50±2 Ом. Стандарт частоты и времени рубидиевый 41-1017 подключают к цифровому осциллографу соединительным кабелем ТСАБ.685671.011, входящим в комплект поставки 41-1017.

Результаты поверки считают удовлетворительными, если полученные значение напряжения выходных синусоидальных сигналов с частотами 10 МГц, 5 МГц и 1 МГц (при наличии) находится в пределах от 0,8 до 1,2 В и амплитудное значение напряжения импульсного сигнала с частотой 1 Гц не менее 2,5 В.

Рисунок 7.2 - Структурная схема подключения приборов для измерения среднеквадратического значения напряжения синусоидальных выходных сигналов и амплитудного значения напряжения импульсного сигнала.

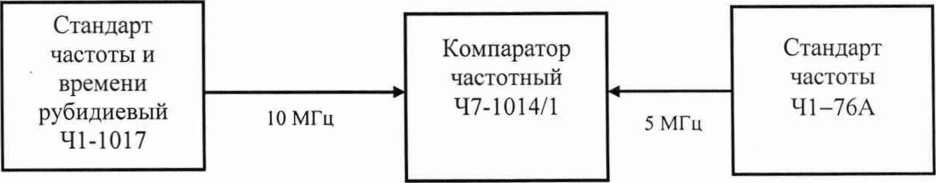

• 7.5.4.3. Определение среднего квадратического относительного двухвыборочного отклонения частоты выходного сигнала с частотой 10 МГц за время измерения 1 с, 10 с, 100 с проводят при подключении приборов согласно схеме, приведенной на рисунке 7.3. Стандарт частоты и времени рубидиевый 41-1017 подключают к компаратору частотному соединительным кабелем ТСАБ.685671.011, входящим в комплект поставки 41-1017.

На входы «Fx» и «Fo» компаратора частотного 47-1014/1 подают соответственно выходной сигнал с частотой 10 МГц от прибора и опорный сигнал с частотой 5 МГц от стандарта частоты 41-76А. На компараторе частотном устанавливают частоту измеряемого сигнала Fx=10 МГц, N > 30 для времени измерения т=1с, 10 с, и1Ч>10 для интервала измерения т = 100 с. Последовательно запускают измерения с установленными временами измерения 1 с, 10 с и 100 с. Результаты измерений индицируются на дисплее компаратора частотного 47-1014/1 в режиме «СКДО».

Результаты поверки считают удовлетворительными, если полученные значения среднего квадрадратического относительного двухвыборочного отклонения частоты (СКДО) сигнала с частотой 10 МГц не превышает 2-10¹¹ за время измерения 1 с; 810^_|“ за время измерения 10 с; 3-10“¹² за время измерения 100 с.

При удовлетворительных результатах поверки на частоте 10 МГц измерения на частотах 5 МГц и 1 МГц не проводятся, а СКДО сигналов гарантируются схемно

техническими решениями.

Рисунок 7.3 - Структурная схема подключения приборов для измерения среднего квадратического относительного двухвыборочного отклонения частоты сигнала 10 МГц за время измерения 1 с, 10 с, 100 с, 1 сут, относительной погрешности по частоте выходного сигнала 10 МГц и среднего систематического относительного изменение частоты выходного сигнала 10 МГц за 1 сут.

• 7.5.4.4. Определение среднего квадратического относительного двухвыборочного отклонения частоты выходного сигнала с частотой 10 МГц за время измерения 1 сут и среднего систематического относительного изменения частоты за 1 сут проводят при подключении приборов согласно схеме, приведенной на рисунке 7.3.

Помешают прибор в термостатированное помещение с допустимым изменением температуры в процессе измерений в пределах ± 1 °C.

Компаратор частотный 47-1014/1 подключают к внешнему ПК и запускают на нём программу «Short» (входит в комплект поставки 47-1014/1). Переключают управление компаратором частотным на внешний ПК и в меню программы «Short» включают «Режим накопления». Не выключая компаратор частотный проводят измерения в течение 10 суток. По окончании измерений в меню программы «Short» нажимают клавишу «Получить данные».

Результаты измерений выводятся в окне программы «Short».

Результаты поверки считают удовлетворительными, если полученные значения среднего квадратического относительного двухвыборочного отклонения частоты сигнала с частотой 10 МГц не превышает 3-10"¹² за время измерения 1 сут и полученное значение среднего относительного изменения частоты выходного сигнала 10 МГц за 1 сут находится в пределах ±2 • 10“¹².

При удовлетворительных результатах поверки на частоте 10 МГц измерения на частотах 5 МГц и 1 МГц не проводятся, а значения среднего относительного изменения частоты сигналов гарантируются схемно-техническими решениями.

• 7.5.4.5 Определение погрешности по частоте выходного сигнала с частотой 10 МГц проводят при подключении приборов согласно схеме, приведенной на рисунке 7.3.

Относительную погрешность по частоте выходного сигнала 10 МГц определяют по результатам измерении среднего значения относительной разности частот — приоора и

/о

стандарта частоты и времени 41-76А при установленных на компараторе частотном 47-1014/1 времени измерения т = 100 с и N=10.

Результаты поверки считают удовлетворительными, если полученное значение средней относительной погрешности по частоте выходного сигнала 10 МГц находится в пределах ± 3-10^-11 . Если полученное значение относительной погрешности по частоте выходит за пределы ± 3-10'¹¹, то следует произвести корректировку частоты стандарта в соответствие с разделом 6.6 и провести измерения относительной погрешности по частоте выходного сигнала 10 МГц с временем измерения 100 с, и числом измерений 10. Полученное в результате корректировки и измерения значение средней относительной погрешности по частоте записывается в протокол и в таблицу 12 раздела 16 формуляра ТСАБ.411653.010 ФО.

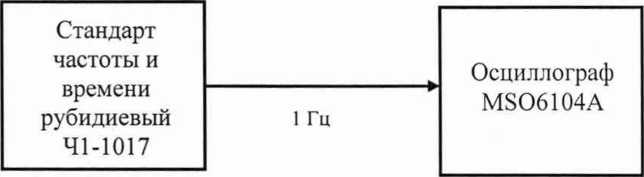

7.5.4.6. Определение параметров формируемой прибором шкалы времени проводят при подключении приборов согласно схеме рис. 7.4. Стандарт частоты и времени рубидиевый 41-1017 подключают к цифровому осциллографу соединительным кабелем ТСАБ.685671.011, входящим в комплект поставки 41-1017. Результаты проверки считают удовлетворительными, если измеренные параметры формируемой последовательности им-

Рис. 7.4. Структурная схема подключения приборов для измерения параметров формируемой прибором шкалы времени.

пульсов не выходят за пределы значений, указанных в п. 4.4.10.

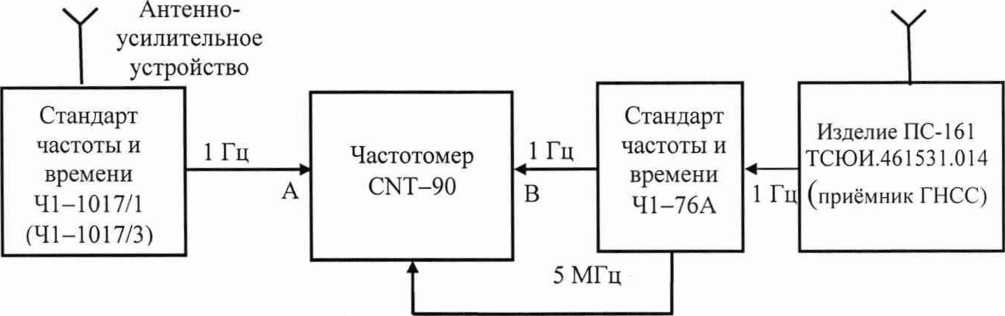

7.5.4.7. Определение пределов допускаемой погрешности привязки шкалы времени на выходе 1 Гц стандартов 41-1017/1 и 41-1017/3 относительно шкалы времени приёмника в режиме непрерывной синхронизации по сигналам ГНСС ГЛОНАСС и GPS после 6 часов прогрева и ручной синхронизации шкалы времени проводят для стандартов частоты и времени 41-1017/1 и 41-1017/3 при подключении приборов согласно схеме рис. 7.5 при условии обеспечения качественного приема сигналов от спутников ГНСС. При этом шкала времени, формируемая стандартом частоты и времени 41-76А, должна быть синхронизирована по шкале времени UTC(SU) от приёмника ГНСС до начала измерений. Для проведения измерений подключаем выход 5 МГц опорного стандарта 41-76А ко входу внешнего опорного сигнала измерителя CNT-90, работающего в режиме измерения интервалов времени от А до В. Выход 1 Гц опорного стандарта подключаем к входу В измерителя CNT-90. Выход 1 Гц испытуемого стандарта подключаем к входу А измерителя CNT-90.

Начать работу с прибором через 2 ч прогрева. В стандарте частоты 41-1017/1 (41-1017/3) включают встроенный приемник ГНСС. Во время измерения контролируют наличие сигнала 1 с от встроенного приемника ГНСС по индикатору «Вх.1Гц» на передней панели прибора. Оставляют прибор до первой коррекции частоты (не менее 6-ти часов от момента включения прибора и не менее 6-ти часов с момента появления непрерывного сигнала с периодом 1 с от приёмника ГНСС).

Проводят синхронизацию шкалы времени прибора кнопкой ручной синхронизации «синхр.1 с» на передней панели прибора.

Затем проводят измерения разности шкал времени стандарта частоты 41-1017/1 (41-1017/3) и стандарта частоты Ч1-76А каждый час в течении суток.

Результаты проверки считают удовлетворительными, если полученные значения изменения разности шкал стандарта частоты и времени 41-1017/1 (41-1017/3) и стандарта частоты 41-76А каждый час с учетом расхождения шкалы Т41-76А - UTC(SU) в течении суток не выходят за пределы ±1 мкс.

Рис. 7.5. Определение пределов допускаемой погрешности воспроизведения формируемой стандартом шкалы времени в режиме непрерывной синхронизации по сигналам глобальных навигационных спутниковых систем ГЛОНАСС и GPS.

7.6. Оформление результатов поверки.

• 7.6.1 Сведения о результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений.

• 7.6.2 При удовлетворительных результатах поверки, по заявлению владельца средства измерений или лица, предъявившего его на поверку, на средство измерений наносится знак поверки, и (или) выдается свидетельство о поверке, и (или) в формуляр средства измерений вносится запись о проведенной поверке, заверяемая подписью поверителя и знаком поверки, с указанием даты поверки.

Знак поверки наносится давлением на специальную мастику пломб, расположенных в крепёжных отверстиях упоров задней панели прибора на задней панели.

Результаты поверки заносят в раздел 16 формуляра ТСАБ.411653.010 ФО.

• 7.6.3 При неудовлетворительных результатах поверки, СИ признают непригодным к применению, и, по заявлению владельца средства измерений или лица, предъявившего его на поверку, выписывается извещение о непригодности к применению средства измерений.

  						Лист
  					ТСАБ.411653.010 РЭ	43
  Изм	Лист	№ докум.	Подпись	Дата

8 Техническое обслуживание

• 8.1 При подготовке к проведению работ по уходу за прибором, во время и после их проведения необходимо соблюдать меры предосторожности, указанные в разделе 3.

• 8.2 Перед проведением технического обслуживания (ТО) следует подготовить необходимый инструмент, принадлежности и материалы: мягкую кисть, спирт технический этиловый марки А ГОСТ 17299, ветошь.

• 8.3 Виды, объем, периодичность проведения и особенности организации технического обслуживания прибора в зависимости от этапов его эксплуатации (использование по назначению, хранение, транспортирование и т. д.) определяются настоящим руководством.

• 8.4 При непосредственном использовании прибора по назначению проводятся следующие виды обслуживания:

ежедневное техническое обслуживание (ЕТО);

техническое обслуживание № 1 (ТО-1);

техническое обслуживание № 2 (ТО-2).

• 8.5 При хранении прибора проводятся следующие виды обслуживания:

техническое обслуживание № 1 при хранении (ТО-1х);

техническое обслуживание № 2 при хранении (ТО-2х).

• 8.6 Периодичность различных видов технического обслуживания и перечень работ по каждому виду обслуживания приведены в таблице 8.1.

9 Текущий ремонт

• 9.1 Общие положения

• 9.1.1 Ремонт прибора и его составных частей требует специального технологического оборудования и осуществляется только предприятием-изготовителем или организацией, выполняющей его функции.

• 9.1.2 К ремонту прибора допускаются лица, прошедшие специальную подготовку на предприятии-изготовителе по проведению ремонта данного прибора.

Квалификация ремонтного персонала должна обеспечивать проведение ремонта сложных радиотехнических и цифровых устройств.

• 9.1.3 Лица, приступающие к ремонту прибора должны ознакомиться с устройством и принципом работы прибора и его составных частей.

• 9.1.4 При проведении ремонта прибора и его поверке после ремонта должны быть использованы СИ, перечисленные в таблице 7.1 настоящего руководства.

• 9.2 Меры безопасности при ремонте

• 9.2.1 При проведении ремонта прибора должны быть соблюдены рекомендации по обеспечению безопасности, указанные в разделе 3 настоящего руководства.

• 9.3 Указания по устранению неисправностей

• 9.3.1 Прибор имеет встроенную систему контроля работоспособности и индикации отказов (раздел 6).

• 9.3.2 В случае обнаружения неисправностей прибор подлежит ремонту на предприятии-изготовителе.

• 9.3.3 Причины неисправностей прибора и меры по их устранению фиксируются в установленном порядке в формуляре.

• 9.3.4 После проведения ремонта прибор подвергается поверке в соответствии с разделом 7 настоящего руководства.

  Изм	Лист	№ до кум.	Подпись	Дата

Инн. № подл. I Подпись и дата I Взам. инв. № I Инв. №дубл. I Подпись и дата

Инв. № подл. I Подпись и лата I Взам. инв. № I Инв. №дубл. I Подпись и дата

И и в. № подл. I Подпись и дата I Взам. инв. № I Инв. №лубл. I Подпись и лата

Приложение А

ФОРМАТЫ КОМАНД УПРАВЛЕНИЯ И ОТВЕТНЫХ СООБЩЕНИЙ

ПРИ ИНФОРМАЦИОННОМ ОБМЕНЕ ПРИБОРА

С ВНЕШНИМ УПРАВЛЯЮЩИМ УСТРОЙСТВОМ

Таблица Г1

Примечание. Все сообщения передаются и принимаются в символах ASCII, где «_» - символ пробела (20h);

z - пробел или знак минус;

х - цифра от 0 до 9;

b - двоичный параметр (0 или 1);

<CR> - символ возврата каретки (ODh).

Приложение Б

Расчёт задержки сигнала в антенном кабеле

Учёт задержки сигнала в антенном кабеле производят по формуле:

T=(L k)/C,

где Т - задержка сигнала в антенном кабеле, с;

L - длина кабеля, м;

к - коэффициент укорочения длины волны

С - скорость света, м/с.

Примечание - Типовое значение коэффициента укорочения длины волны для кабелей с полиэтиленовой изоляцией - к =1,52.

Пример расчета задержки сигнала в антенном кабеле

Для кабеля длиной 50 м:

Т=(50-1,52)/300000000=25 3 • 10’⁹ (с)

Т=253 нс
