Методика поверки «гистерезисграф автоматический амт-4» (126 261 2020)

Уральский научно исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им.Д.И.Менделеева

(УНИИМ - филиал ФГУП «ВНИИМ им.Д.И.Менделеева»)

СОГЛАСОВАНО

И.о. директора УНИИМ - филиала

«ВНИИМ им.Д.И.Менделеева

Е.П. Собина

Т⁷

»

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА

ИЗМЕРЕНИЙ

Гистерезисграф автоматический АМТ-4

Екатеринбург 2021

• 1 РАЗРАБОТАНА

Уральским научно-исследовательским институтом метрологии - филиалом Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева» (УНИИМ - филиалом ФГУП «ВНИИМ им Д.И. Менделеева»).

2 ИСПОЛНИТЕЛИ

• 3 СОГЛАСОВАНО

И.о. директора УНИИМ - филиала ФГУП «ВНИИМ им.Д.И.Менделеева»

• 4 ВВЕДЕНА ВПЕРВЫЕ

СОДЕРЖАНИЕ

• 1    Общие положения

• 2    Нормативные ссылки

• 3    Перечень операций поверки средств измерений

• 4    Требования к условиям проведения поверки

• 5    Требования к специалистам, осуществляющим поверку

• 6    Метрологические и технические требования к средствам поверки

• 7    Требования (условия) по обеспечению безопасности проведения поверки

• 8    Внешний осмотр средства измерений

• 9    Подготовка к поверке и опробование средства измерений

• 10   Проверка программного обеспечения средства измерений

• 11   Определение метрологических характеристик средства измерений

• 12   Подтверждение соответствия средства измерений метрологическим требованиям

• 13   Оформление результатов поверки

Государственная система обеспечения единства измерений. Гистерезисграф автоматический АМТ-4

Методика поверки

Дата введения в действие « й/»           2021 г.

• 1.1 Настоящая методика поверки (далее - МП) распространяется на гистерезисграф автоматический АМТ-4, зав. № A5O55/D5O55 (далее - гистерезисграф), изготовленный фирмой Mianyang Shuangji Electronic Со. LTD, Китай, и устанавливает процедуру его первичной и периодической поверок. Поверка гистерезисграфа должна производиться в соответствии с требованиями настоящей методики.

• 1.2   При проведении поверки должна обеспечиваться прослеживаемость гистерезисграфа по единицам индукции постоянного магнитного поля и магнитного потока ТЭТ 198-2017 «Государственному первичному эталону единиц мощности магнитных потерь, магнитной индукции постоянного магнитного поля в диапазоне от 0,1 до 2,5 Тл и магнитного потока в диапазоне от 110 ' до 3 10 “ Во», согласно поверочной схемы, утвержденной приказом Федерального агентства по техническому регулированию и метрологии № 2816 от 29.12.2018 г.

• 1.3 Интервал между поверками - 1 год.

В настоящей МП использованы ссылки на следующие документы:

15.12.2020 №903н

• 3.1 При поверке гистерезисграфа выполняют операции, указанные в таблице 1.

Таблица 1 - Операции поверки

Продолжение таблицы 1

• 3.2 Если при выполнении той или иной операции выявлено несоответствие установленным требованиям, поверку приостанавливают, выясняют и устраняют причины несоответствия, после этого повторяют поверку по операции, по которой выявлено несоответствие. В случае повторного невыполнения требований поверка прекращается, гистерезисграф бракуется и выполняются операции по п. 13 настоящей МП.

• 3.3  При периодической поверке в соответствии с заявлением владельца гистерезисграфа допускается проведение поверки отдельных измерительных каналов (измерительных катушек) из состава гистерезисграфа с обязательным указанием в свидетельстве о поверке (в сведениях о поверке, передаваемых в федеральный информационный фонд по обеспечению единства измерений) идентификационных данных измерительных катушек, с которыми была проведена поверка.

• 4.1 При проведении поверки должны соблюдаться следующие условия:

• - температура окружающей среды, °C                                 от 15 до 25;

• - относительная влажность, %, не более                                          80.

Вибрация и тряска должны отсутствовать.

• 5.1  К проведению работ по поверке допускаются лица из числа специалистов, допущенных к поверке, работающих в организации, аккредитованной на право поверки средств магнитных измерений.

• 5.2  К поверке допускаются лица, прошедшие инструктаж по технике безопасности при работе с электроустановками, изучившие ИЭ на гистерезисграф, эксплуатационную документацию на средства поверки и настоящую МП.

• 6.1 При проведении поверки применяют средства поверки согласно таблице 2.

Таблица 2 - Средства поверки

Окончание таблицы 2

• 6.2 Эталоны, применяемые для поверки, должны быть поверены (аттестованы), средства измерений должны быть поверены. Стандартные образцы должны иметь действующие паспорта.

• 6.3 При проведении поверки допускается применение не указанных в п. 6.1 средств поверки, обеспечивающих определение метрологических характеристик гистерезисграфа с требуемой точностью.

• 7.1 При проведении поверки должны быть соблюдены требования Приказа Минтруда и Соцзащиты от 15.12.2020 № 903н, требования ГОСТ 12.2.007.0, а также требования безопасности и меры предосторожности, указанные в Инструкции по эксплуатации гистерезисграфа автоматического АМТ-4. КРПГ.25803.00103 (далее - ИЭ) и эксплуатационной документации

(далее - ЭД) на применяемые средства поверки.

• 8.1 При внешнем осмотре устанавливают:

• -  соответствие внешнего вида и комплектности гистерезисграфа сведениям, приведенным в описании типа;

• -  отсутствие видимых дефектов, способных оказать влияние на безопасность проведения поверки или результаты поверки;

наличие заземления;

• -  четкость обозначений и маркировки.

• 8.2 В случае, если при внешнем осмотре гистерезисграфа выявлены повреждения или дефекты, способные оказать влияние на безопасность проведения поверки или результаты поверки, поверка может быть продолжена только после устранения этих повреждений или дефектов.

• 9.1   Подготовка измерительной катушки

  • 9.1.1 Обмотку измерительной катушки присоединить непосредственно ко входу флюксметра электронного EF 5.

  • 9.1.2 С помощью источника питания в межполюсном пространстве электромагнита № 1 установить постоянное магнитное поле. Измерить значение магнитной индукции (В_эм/, Тл) в зазоре электромагнита измерителем напряженности магнитного поля Gauss-/ Teslameter FH 54 (далее - измеритель магнитного поля).

  • 9.1.3 Измерительную катушку поместить соосно в геометрический центр межполюсного пространства электромагнита № 1, так чтобы геометрический центр катушки совпал с геометрическим центром межполюсного пространства электромагнита № 1.

  • 9.1.4 Сбросить магнитный поток, показываемый флюксметром. Извлечь измерительную катушку из межполюсного пространства на расстояние не менее чем 30 см. Не изменяя скорости, повернуть её на 180° и так же медленно возвратить в межполюсное пространство электромагнита № 1. Записать значение магнитного потока (Ф₂пр Вб).

  • 9.1.5 Рассчитать постоянную измерительной катушки (X_slv/, Вб/Тл) по формуле



(1)

где Ф₂п - магнитный поток, измеренный флюксметром, Вб;

В_эм - магнитная индукция постоянного магнитного поля, измеренная измерителем магнитного поля, Тл.

• 9.1.6 Повторить операции 9.1.2 - 9.1.5 для трех значений магнитной индукции постоянного магнитного поля в зазоре электромагнита №1.

• 9.1.7 За значение постоянной измерительной катушки (K_sw, Вб/Тл) принимают среднее арифметическое значение результатов измерений.

• 9.2 Подготовка гистерезисграфа

  • 9.2.1 Перед проведением поверки к одному встроенному веберметру гистерезисграфа подключают измерительную катушку, а к другому - датчик Холла. Включают гистерезис-граф, запускают ПО и подают питание с помощью красного выключателя.

  • 9.2.2 Выдерживают гистерезисграф во включенном состоянии не менее 10 минут.

• 9.3  Опробование

• 9.4  Перед проведением поверки гистерезисграф выдерживают во включенном состоянии не менее 10 минут и проводят работы согласно п.З ИЭ.

• 9.5  Опробование проводят с помощью контрольного образца AlNiCo (далее - КО), входящего в комплект гистерезисграфа. Измерение КО выполняют согласно п. 4 ИЭ.

• 9.6  При отсутствии показаний гистерезисграф признают непригодным к применению, дальнейшие операции не производятся.

• 10.1 Идентификационные данные программного обеспечения (далее - ПО) должны соответствовать указанным в таблице 3.

Таблица 3 - Идентификационные данные программного обеспечения

• 11.1.1 Определение относительной погрешности измерения магнитного потока провести для каждого веберметра из состава гистерезисграфа.

• 11.1.2 Для определения относительной погрешности измерения магнитного потока провести методом прямых измерений значения магнитного потока, создаваемого КВИ при переключении направления тока. Для этого собрать схему в соответствии с рисунком 1.

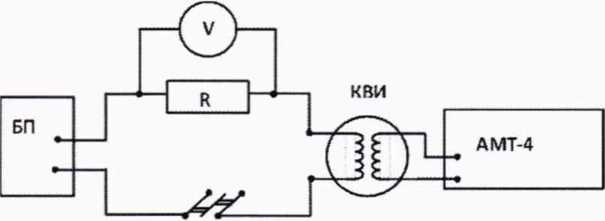

Рисунок 1 - Схема измерений магнитного потока

БП - источник напряжения и тока стабилизированный (далее - блок питания); V - вольтметр постоянного напряжения;

R - катушка электрического сопротивления Р321;

КВИ - катушка взаимной индуктивности;

П - переключатель направления тока;

АМТ-4 - гистерезисграф автоматический АМТ-4

Подключить первичную обмотку КВИ к блоку питания, а вторичную обмотку к разъему гистерезисграфа. Включить блок питания и подать напряжение на первичную обмотку КВИ. Скорректировать дрейф показаний, обнулить показания веберметра и провести измерения потока веберметром при переключении направления тока (Ф_н-, Во). Для уменьшения воздействия внешних магнитных полей провести измерения магнитного потока для противоположного направления тока (Ф_и., Во).

• 11.1.3 Зафиксировать значение напряжения ((/, В). Для каждого значения напряжения провести не менее трех измерений магнитного потока. Значения напряжения выбирают таким образом, чтоб обеспечить проверку магнитного потока во всем диапазоне измерений от 0,001 до 0,1 Во, но не менее чем в трех точках, равномерно распределенных по диапазону.

• 11.2.1  Проверку максимального значения напряженности постоянного магнитного поля проводят для полюсов диаметром 60 и 110 мм в зазорах 20, 15, 10 и 5 мм.

• 11.2.2 Установить между полюсами электромагнита зазор. Задать максимальную напряженность постоянного магнитного поля в зазоре электромагнита и зафиксировать значение напряженности постоянного магнитного поля, измеренное установкой (^тах уст р кА/м).

• 11.2.3 Обмотку измерительной катушки присоединить ко входу флюксметра электронного EF 5. Измерительную катушку поместить соосно в геометрический центр межполюсного пространства электромагнита и зафиксировать её. Извлечь измерительную катушку из межполюсного пространства на расстояние не менее чем 30 см. Не изменяя скорости, повернуть её на 180° и так же медленно возвратить в межполюсное пространство электромагнита. Снять показания магнитного потока с табло флюксметра (Ф. Во).

• 11.2.4 Изменить направление магнитного поля в зазоре электромагнита на противоположное, повторить измерение магнитного потока.

• 11.3.1 Определение относительной погрешности установки напряженности постоянного магнитного поля провести для полюсов диаметром 60 мм при зазоре 20 и 10 мм; для полюсов диаметром 110 мм при зазоре 15 и 5 мм.

• 11.3.2 Определение относительной погрешности установки напряженности постоянного магнитного поля до 1600 кА/м включ.

  • 11.3.2.1 Поместить датчик измерителя напряженности магнитного поля в центр межполюсного пространства электромагнита. Установить в зазоре электромагнита постоянное магнитное поле напряженностью /7_уст=1591 кА/м (20,0 кЭ) и выполнить измерение напряженности постоянного магнитного поля измерителем (Н_изм, кА/м).

  • 11.3.2.2 Повторить измерения для следующих значений напряженности магнитного поля: 1194 кА/м (15,0 кЭ), 796 кА/м (10,0 кЭ), 398 кА/м (5,0 кЭ), 79,6 кА/м (1,0 кЭ), 39,8 кА/м (0,5 кЭ). Допускается отклонение установленных значений напряженности постоянного магнитного поля от указанных в пределах ±20 %.

• 11.3.3 Определение относительной погрешности установки напряженности постоянного магнитного поля свыше 1600 кА/м

  • 11.3.3.1 Установить в зазоре электромагнита постоянное магнитное поле напряженностью Н_уст=1670 кА/м (21,0 кЭ). Измерительную катушку, подключенную к флюксметру, поместить соосно в геометрический центр межполюсного пространства электромагнита и зафиксировать её. Извлечь измерительную катушку из межполюсного пространства на расстояние не менее чем 30 см. Не изменяя скорости, повернуть её на 180° и так же медленно возвратить в межполюсное пространство электромагнита. Снять показания магнитного потока с табло флюксметра (Ф, Вб).

  • 11.3.3.2 Повторить измерение для следующих значений напряженности магнитного поля: 1989 кА/м (25,0 кЭ), 2228 кА/м (28,0 кЭ), 2500 кА/м (31,4 кЭ). Допускается отклонение установленных значений напряженности постоянного магнитного поля от указанных в пределах ±20 %..

• 11.3.3 Поменять направление магнитного поля в зазоре электромагнита на противоположное, повторить операции п.п. 11.3.2 - 11.3.3

• 11.4.1 Провести на гистерезисграфе однократные измерения магнитных характеристик (остаточной намагниченности (М_г, кА/м), остаточной индукции (В_г, Тл), коэрцитивной силы по индукции (Н_Св, кА/м), коэрцитивной силы по намагниченности (Н_См. кА/м), максимального энергетического произведения ((ВН)_тах, кДж/м³)) не менее трех стандартных образцов магнитных свойств магнитотвердых материалов на основе сплава NdFeB (набор МС NdFeB) ГСО 11059- 2018 / ГСО 11062- 2018 и на основе сплава SmCo (набор SmCo) ГСО 11148-2018 /ГСО И 151-2018(далее-ГСО)¹.

• 11.4.2 Провести на гистерезисграфе не менее пяти измерений магнитных характеристик (остаточной намагниченности (М_г, кА/м), остаточной индукции (В_г, Тл), коэрцитивной силы по индукции (Н_Св. кА/м), коэрцитивной силы по намагниченности (Н_См, кА/м), максимального энергетического произведения ((ВН)_тах, кДж/м³)) не менее трех образцов МТМ на основе сплавов NdFeB, AlNiCo и SmCo (далее - образец).

• 11.5.3  Калибровочную катушку (далее - катушка) подключить к флюксметру EF 5. С помощью источника питания в межполюсном пространстве электромагнита установить постоянное магнитное поле, равное 1 Тл. Значение магнитной индукции в зазоре электромагнита контролировать с помощью Ш1-9.

• 11.5.4  Катушку поместить соосно в геометрический центр межполюсного пространства электромагнита, так чтобы геометрический центр катушки совпал с геометрическим центром межполюсного пространства электромагнита.

• 11.5.5  Сбросить магнитный поток, показываемый флюксметром. Извлечь катушку из межполюсного пространства на расстояние не менее чем 30 см. Не изменяя скорости, повернуть её на 180° и так же медленно возвратить в межполюсное пространство электромагнита. Записать значение магнитного потока (Ф₂ц_Р Вб).

• 11.5.6  Повторить измерения не менее 6 раз.

• 12.1.1 Для значений магнитного потока, полученных по п. 11.1.2 для противоположных направлений тока, рассчитать среднее из этих значений по формуле

• 12.1.2 Для значений напряжений по п.11.1.3 рассчитать магнитный поток, создаваемый КВИ, по формуле



(3)

где Кф - действительное значение взаимной индуктивности КВИ, Вб/А;

U - напряжение тока, В;

R - действительное значение сопротивления катушки электрического сопротивления, Ом.

• 12.1.3 Для полученных рядов магнитного потока по п. 11.3 вычислить среднее арифметическое значение результатов измерений и среднее квадратическое отклонение результата измерений по формулам 4 и 5 соответственно:




(4)

(5)

где Ф_и - среднее арифметическое значение измеренного магнитного потока, Вб;

Ф_и. - /-ое измеренное значение магнитного потока, Вб;

S - оценка среднего квадратического отклонения результата измерений, Вб;

п - число измерений, п >3.

• 12.1.4 Вычислить отклонение измеренного магнитного потока от рассчитанного (Дф, %) по формуле



  •100

(6)

• 12.1.5 Вычислить неисключенную систематическую составляющую (0_П, Вб) погрешности результата измерений магнитного потока обусловленную используемыми средствами измерений по формуле



где 8_и - погрешность измерения напряжения, %;

5_КВИ - погрешность действительного значения взаимной индуктивности КВИ, %;

6_R - погрешность действительного значения сопротивления катушки электрического сопротивления, %;

Дф - отклонение измеренного магнитного потока от рассчитанного, %.

• 12.1.6 Вычислить величину относительной погрешности измерения магнитного потока (5_Ф, %) для доверительной вероятности 0,95 по формуле



(8)

• 12.1.7 Относительная погрешности измерения магнитного потока должна быть в пределах ±1,0 %.

• 12.2.1 Для радов значений магнитного потока по п. 11.2 рассчитать измеренное значение напряженности постоянного магнитного поля (Н_р, кА/м) в зазоре электромагнита для противоположных направлений магнитного поля по формуле

Н_р =----------,                                           ( 9 )

Р ЮООДо-^sw

где Ф - магнитный поток, измеренный флюксметром, Вб;

Но - магнитная постоянная, равная 4л 10‘⁷ Тлм/А=12,5664 10’⁷ Тл м/А [согласно «CODATA recommended values of the fundamental physical constants: 2014»];

K_sw - постоянная измерительной катушки, определенная в соответствии с п.9.1, Вб/Тл.

• 12.2.2 За максимальное значение напряженности постоянного магнитного поля (Н_тах, кА/м), принять значение, рассчитанное по формуле

  Нтах ~



(Ю)

где |Н_р+|,|//р_| - абсолютные значения напряженности магнитного поля для противоположных направлений магнитного поля, кА/м.

• 12.2.3 Максимальное значение напряженности постоянного магнитного поля в зазоре электромагнита должно быть не менее значений, указанных в таблице 4.

Таблица 4 - Максимальное значение напряженности постоянного магнитного поля в зазоре электромагнита

• 12.3.1 Для рядов значений п.11.3 вычислить отклонение установленного значения напряженности магнитного поля от измеренного значения (5_0тк, %) ^п0 формуле

<5отк=^^Т00,             (11)

"изм

где Н_уст - значение напряженности постоянного магнитного поля, создаваемого в зазоре электромагнита гистерезисграфа, кА/м;

Н_цзм - измеренное значение напряженности постоянного магнитного поля, кА/м.

• 12.3.2 Рассчитать относительную погрешность установки напряженности постоянного магнитного поля в зазоре электромагнита в относительном виде (5_Н, %)

для значений напряженности постоянного магнитного поля до 1600 кА/м включ 5н ⁼ I^fhI + I^otkI ,                           (12)

где 6_FH - относительная погрешность измерителя напряженности магнитного поля, %;

Страница 14 из 16 <5_0ТК - отклонение устанавливаемого значения напряженности магнитного поля от измеренного, %.

для значений напряженности постоянного магнитного поля свыше 1600 кА/м

5_Н = 1,1 • ^2 * 5ф +    + 5_О²_ТК ,                       ( 13 )

где 5_Ф - относительная погрешность измерения магнитного потока флюксметром, %

5_В - относительная погрешность измерения магнитной индукции, %;

5_0ТК - отклонение устанавливаемого значения напряженности магнитного поля от измеренного, %.

• 12.3.3 Значения относительной погрешности установки напряженности постоянного магнитного поля должны быть в пределах ± 2,0 %.

• 12.4.1 Для рядов значений по п. 11.4.1 рассчитать относительную погрешность измерений магнитных характеристик на каждом ГСО по формуле

6_М, = IX^-XncJ+IMncl. ₁₀₀

^{1            X}nCj

где Х_изм/ - магнитная характеристика i-го ГСО, измеренная на гистерезисграфе, (М_г, кА/м), (В_г, Тл), (Я_Св, кА/м), (Н_См, кА/м), ((БН)_шах, кДж/м³);

Хц_С. - аттестованное значение магнитной характеристики i-го ГСО, указанное в паспорте, (М_г, кА/м), (В_г, Тл), (Н_Св, кА/м), (Н_См, кА/м), ((5Н)_тах, кДж/м³);

ДХ[_1С - абсолютная погрешность аттестованного значения магнитной характеристики i-го ГСО, указанное в паспорте, (М_г, кА/м), (В_г, Тл), (Н_Св, кА/м),        кА/м),

((^^)таг КДж/М³).

• 12.4.2 Значения относительной погрешности измерений магнитных характеристик не

должны превышать значений, указанных в таблице 5.

Таблица 5 - Значения относительной погрешности измерений магнитных характеристик, %

• 12.4.3 Для рядов значений магнитных характеристик по п. 11.4.2 для каждого образца вычислить среднее арифметическое значение результата измерений и СКО случайной составляющей относительной погрешности по формулам:



  Хр=1(^хи₇-.-^хир²

  (п-1)

  100

  Хй’



где Х_и^. - среднее арифметическое значение результата измерений магнитной характеристик j-го образца, (М_г, кА/м), (В,, Тл), (Н_Св. кА/м), (Н_См, кА/м), ((5Н)_шах, кДж/м³);

Х_и^. - магнитная характеристика j-го образца, измеренная на гистерезисграфе, (М_г, кА/м), (В_г, Тл), (Н_Св, кА/м), (Н_См, кА/м), ((ВН}_тах, кДж/м³);

5_Хи^ — СКО случайной составляющей относительной погрешности измерений магнитной характеристик j -го образца, %;

п - число измерений, w>5.

• 12.4.4 Значения СКО случайной составляющей относительной погрешности измерений магнитных характеристик не должны превышать значений, указанных в таблице 6.

Таблица 6 - Значения СКО случайной составляющей относительной погрешности из-

мерений магнитных характеристик, %

• 12.5.1 Для рядов значений п.11.5 рассчитать значение постоянной катушки (K_svv, Вб/Тл) по формуле



(17)

где Ф_2П ~ магнитный поток, измеренный флюксметром, Во;

В_эм - магнитная индукция постоянного магнитного поля, измеренная Ш1-9, Тл.

• 12.5.2  Вычислить среднее арифметическое результатов расчета постоянной измерительной катушки по формуле

^SW ~~ ~   " Kswt »                                  (18)

где K_sw. - /-ый результат расчета значения постоянной катушки, Вб/Тл;

п - число измерений, //>6.

• 12.5.3  Относительную погрешность постоянной катушки (6_Ksw, %) вычислить по формуле

8_К =2- S_K ²+-^²-100,                (19)

-О ^sw 3-1,1^{2                                         v 7}

S_Ksw ^{_ оценка} отклонения среднего квадратического отклонения среднего значения, рассчитанная по формуле, %

0_K - относительная неисключенная систематическая составляющая погрешности расчета постоянной катушки, %, рассчитанная по формуле

в_к = 1,1 • 7(5ф)² + 2 • (З_в)²                        (21)

• 13.1 Результаты поверки оформляют протоколом, форма протокола произвольная.

• 13.2 При положительных результатах поверки гистерезисграф признают пригодным к применению и оформляют результаты поверки в соответствии с Приказом Минпромторга России от 31 июля 2020 г. № 2510 «Об утверждении Порядка проведения поверки средств измерений, требований к знаку поверки и содержанию свидетельства о поверке» или в соответствии с порядком, действующим на момент проведения поверки» или действующими на момент проведения поверки нормативно-правовыми актами в области обеспечения единства измерений. Знак поверки на гистерезисграф не наносится.

• 13.3 При отрицательных результатах поверки гистерезисграф признают непригодным к применению в сфере государственного регулирования обеспечения единства измерений и оформляют результаты в соответствии с Приказом Минпромторга России от 31 июля 2020 г. № 2510 «Об утверждении Порядка проведения поверки средств измерений, требований к знаку поверки и содержанию свидетельства о поверке» или действующими на момент проведения поверки нормативно-правовыми актами в области обеспечения единства измерений.

• 13.4   Сведения о результатах поверки передают в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Приказом Минпромторга России от 28.08.2020 г. № 2906 «Об утверждении порядка создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений».

Разработчики:

И.о. зав. лаб. 261 УНИИМ - филиала

И.С. Цай

Т.И. Маслова

Е С. Никова

ФГУП «ВНИИМ им. Д.И.Менделеева»

С. н.с. лаб. 261 УНИИМ - филиала

ФГУП «ВНИИМ им. Д.И.Менделеева»

Ст. инженер, лаб. 261 УНИИМ - филиала

ФГУП «ВНИИМ им. Д.И.Менделеева»

¹

Образцы МТМ на основе сплавов NdFeB и SmCo должны быть предварительно намагничены до насыщения
