Методика поверки «ГСИ. Корректоры объема газа ELCOR-94, μ-ELCOR» (Код не указан!)

ФГУП ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТРОЛОГИЧЕСКОЙ СЛУЖБЫ

(ФГУП ВНИИМС)

УТВЕРЖДАЮ

Зам. директора ФГУП ВНИИМС

Руководитель ГЦИ СИ

__________В.Н. Яншин

”______" октября 2002г.

ГСИ. КОРРЕКТОРЫ ОБЪЕМА ГАЗА ELCOR-94, p-ELCOR

МЕТОДИКА ПОВЕРКИ

МОСКВА 2002

• 1.1.   Настоящий документ распространяется на корректоры объема газа ELCOR-94, p-ELCOR (далее корректоры) производства фирмы “ELGAS, s.r.o.”, Чехия и устанавливает методику их первичной поверки после ремонта и периодической поверок.

• 1.2.   Корректоры предназначены для учета объема природного газа, измеренного счетчиком и приведенного к стандартным условиям, в зависимости от давления, температуры и коэффициента сжимаемости реального газа, а также хранения и выдачи измеренных и рассчитанных значений объема, расхода, температуры, давления, коэффициента сжимаемости, коэффициента коррекции, аварийных ситуаций за установленный период времени при использовании его в установках промышленных и коммунальных предприятий, для учета при коммерческих операциях.

• 1.3.   Первичная поверка на предприятии-изготовителе производится по методике "ТЕХНИЧЕСКАЯ ИНСТРУКЦИЯ ПО МЕТРОЛОГИИ. ТРМ6891-95 .КОРРЕКТОРЫ ОБЪЕМОВ ГАЗА. МЕТОДЫ ИСПЫТАНИЙ ПРИ ПОВЕРКЕ", утвержденной Чешским метрологическим институтом

• 1.4.   Межповерочный интервал - 5 лет.

• 2.1. При проведении поверки выполняют следующие операции:

• - внешний осмотр (п. 7.1);

• - опробование (п. 7.2);

• - определение основной относительной погрешности (п. 7.3).

• 3.1. При проведении поверки применяют следующие средства измерений:

Термостат водяной типа ТВ-4 для воспроизведения температур в диапазоне от 0 до 95°С.

Криостат типа ГСП-5 для воспроизведения температур в диапазоне от -50 до 0°С. Термометр стеклянный типа ТЛ-16 по ГОСТ 2045.

Комплекс для измерения давления цифровой ИПДЦ, пределы измерений от 1кПа до 16 МПа, погрешность ±0,06% или манометры грузопоршневые по ГОСТ 8291;

Генератор импульсов типа Г6-27, диапазон 10+10'⁹ с, амплитуда 1+10 В, погрешность амплитуды импульсов не более 0,2 мВ.

Счетчик импульсов Ф5007.

Барометр типа М 67, пределы измерений 610+900 мм рт.ст., погрешность ±0,8 мм рт.ст.

Психрометр ВИТ-1, пределы измерений 20...95%.

Стенд для создания давления воздуха до 7,5 МПа.

• 3.2. Допускается применение других средств измерений с аналогичными или лучшими характеристиками, имеющими действующие свидетельства о поверке или повсрительныс клейма.

• 4.1. При проведении поверки соблюдают следующие условия:

• - температура окружающего воздуха, °C           20 ± 5

• - относительная влажность воздуха , %           60 ± 30

• - атмосферное давление, кПа                    101,3 ± 4

• 5.1. При проведении поверки соблюдают требования безопасности по ГОСТ 22261 и требования безопасности, изложенные в эксплуатационной документации на корректор газа и поверочное оборудование.

• 5.2. При проведении поверки соблюдают требования безопасности в соответствии со следующими документами:

Правила безопасности труда, действующие на объекте и У У Г;

Правила технической эксплуатации электроустановок ПТЭ;

Правила устройства электроустановок ПУЭ;

Правила эксплуатации и безопасности обслуживания средств автоматизации, телемеханизации и вычислительной техники в газовой промышленности, утвержденные 03.03.83 г.

• 5.3.  Надписи и условные знаки, выполненные для обеспечения безопасной эксплуатации корректора должны быть четкими.

• 5.4. Доступ к средствам измерений и обслуживаемым при поверке корректору и оборудованию должен быть свободным.

• 5.5. Рабочее давление применяемых средств поверки, указанное в их эксплуатационной документации, должно быть больше того, которое может иметь место при поверке. Использование элементов обвязки, не прошедших гидравлические испытания, запрещается.

• 5.6. К поверке допускаются лица, имеющие квалификационную группу по технике безопасности не ниже И в соответствии с «Правилами техники безопасности при эксплуатации электроустановок потребителей», изучивших эксплуатационную документацию и настоящий документ.

• 6.1. Подготавливают все средства измерения и корректор к работе:

  • 6.1.1. Устанавливают и подготавливают к работе средства измерения, перечисленные в п. 3.1 настоящего документа, в соответствии с требованиями эксплуатационной документации на указанные средства.

  • 6.1.2. Устанавливают корректор на лабораторном столе.

  • 6.1.3. Соединяют шланг подачи давления с датчиком давления корректора.

  • 6.1.4. Помещают датчик температуры в термостат (криостат).

  • 6.1.5. Подключают генератор импульсов к корректору.

• 7.1. Внешний осмотр.

  • 7.1.1. При внешнем осмотре устанавливают соответствие корректора следующим требованиям:

• - комплектность соответствует эксплуатационной документации;

• - надписи и обозначения на корректоре четко обозначены и соответствуют требованиям эксплуатационной документации;

• - на корректоре отсутствуют механические повреждения, которые могли бы повлиять на работу корректора, и дефекты покрытий, ухудшающие его внешний вид ;

• -  не нарушена целостность пломбировки после предыдущей поверки;

• -  символы на жидкокристаллическом экране не искажены, и экран адекватно реагирует на манипуляции органами управления.

• 7.2. Опробование.

  • 7.2.1. При опробовании проверяют общее функционирование и работоспособность корректора газа в соответствии с эксплуатационной документацией.

  • 7.2.2. При периодической поверке (в составе измерительного комплекса для учета количества газа, измеряющего объем газа с коррекцией по давлению, температуре и составу) проверяют все исходные данные, занесенные в память корректора, указанные в паспорте.

  • 7.2.3. Проводят проверку работы корректора, при измерении им объема газа без коррекции по формуле

V = k_p-N ,

где: N - число импульсов, приходящих на корректор от генератора импульсов;

кр - коэффициент преобразования счетчика газа, с которым корректор работает в комплексе м³/имп

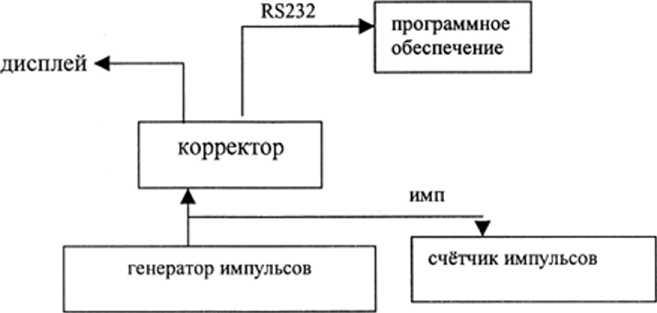

Для проверки собирают следующую схему:

Два раза подают с генератора Г6-27 серию импульсов в количестве 1000 единиц. Во всех случаях значение объема V должно точно соответствовать расчетному, с учетом округления до значения цены деления младшего разряда. В процессе опробования не должна происходить потеря информации.

• 7.3. Определение основной относительной погрешности приведения к нормальным условиям объема газа, измеренного счетчиком, в зависимости от давления, температуры и коэффициента сжимаемости.

  • 7.3.1. Определение погрешности измерения давления газа корректором проводят в пяти точках P=Pj...P$.

Значения давления Р|=Ртах и P5=Pmin берут из паспорта па корректор, а Рг, Рз, Рд равномерно распределены по диапазону измерений.

Здесь и далее давление задают с погрешностью не более ±1%.

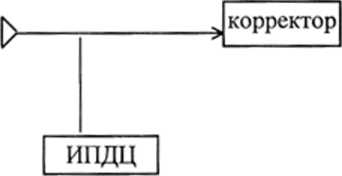

Поверку проводят согласно следующей схемы

газ от стенда создания давления

В каждой точке проводят по одному измерению при прямом и обратном ходе и вычисляют погрешность измерений

Р-Р

8 =---М00%  ,

где

Рз - эталонное (заданное) значение давления;

Р - измеренное корректором значение давления.

Результат поверки считают положительным, если при каждом измерении погрешность по абсолютной величине не превышает 0,25%.

• 7.3.2. Определение погрешности измерения температуры газа корректором проводят в трех точках Т| =254,15 К, Тг=293,15 К, Тз=332,15 К.

Здесь и далее температуру задают с погрешностью не более ±1К.

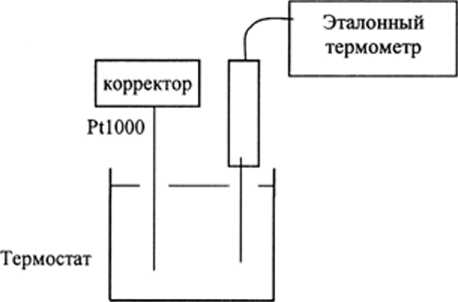

Поверку проводят согласно следующей схемы

Время выдержки термопреобразователя Pt 1000 в каждой точке не менее 10 мин. В каждой точке производят по одному измерению и вычисляют погрешность измерений Т -Т.

8_Т =-----100% ,

где

Тз - эталонное (заданное) значение температуры;

Т - измеренное корректором значение температуры.

Результат поверки считают положительным, если при каждом измерении |д'_г| < 0.1%.

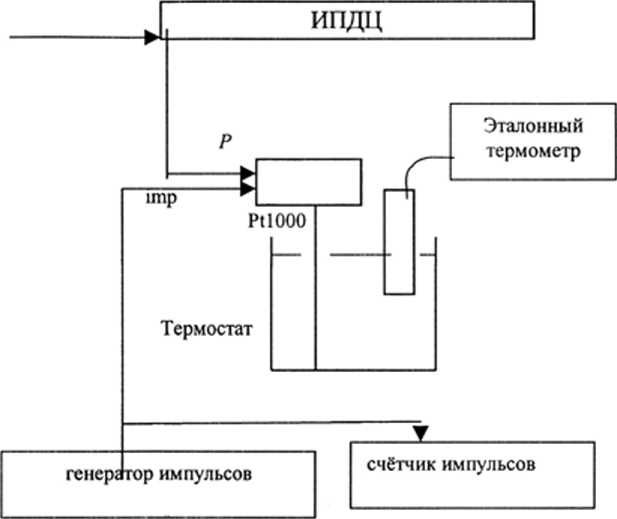

• 7.3.3. Определение основной относительной погрешности вычисления коэффициента коррекции Z.

газ от стенда создания давления

Измерения Z производят в трех точках:

1. P=P_min; Т=332,15 К (+59°С)

2 р ₌ ^Pmin^+Pm« . _T=₂93J5 R (+20°С)

3. Р-Ртах; Т=254,15 К (-19°С).

В каждой точке производят по одному измерению и вычисляют погрешность по формуле

г, =^Z~^2j -100% ,

7.э

где

Z - коэффициент коррекции, вычисленный корректором;

Хэ - эталонный коэффициент коррекции, вычисленный при Рот; Тст и Кэ , причем коэффициент сжимаемости природного газа Кэ определяют по ГОСТ 30.319.2-96.

Значение Zd приводится в приложении 1 к настоящей методике.

^Э Wcr’*3

Расчет выполнен с использованием параметров:

Содержание СОг - 0,08%

Относительная плотность - 0,564

Содержание N2 - 0,830%

( Тст =293,15 К; Рст = 1,01325 бара )

Результат поверки считают положительным, если при каждом измерении | 5/| < 0,5 %.

• 8.1. Результаты поверки оформляют протоколом, форма которого приведена в приложении.

• 8.2. При положительных результатах поверки корректор пломбируют в соответствии с ПР50.2.007 и делают отметку в паспорте на корректор удостоверенную доверительным клеймом, с указанием результатов поверки и даты в соответствии с ПР50.2.006.

• 8.3. Места установки пломб, несущих на себе доверительные клейма, и их количество указаны в соответствующих РЭ: для ELCOR-94 в разделе 7.2.3, а для ji-ELCOR в разделе 3.4.

• 8.4. При отрицательных результатах поверки корректор объема газа к применению не допускается, клеймо гасится, делают соответствующую отметку в паспорте и выдается извещение о непригодности с указанием причин в соответствии с ПР50.2.006 .

ПРИЛОЖЕНИЕ

Протокол поверки корректора объема газа

Тип корректора___________ Дата "____"___________20___г.

Серийный номер №___________

ГОСТ 30319.1, ГОСТ 30319.2, - газ природный методы расчета физических свойств

Содержание СОг - 0,080%

Относительная плотность - 0, 5640

Содержание N2 - 0,830%

(Т ст =293,15 К, Р ст.= 101,325 кПа)

Заключение о пригодности__

Поверитель______________________________
