Методика поверки «ГСОЕИ, Расходомеры-счетчики ультразвуковые Стримлюкс (Streamlux)» (МП 2550-0355-2019)

Федеральное государственное унитарное предприятие

«Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»

ФГУП «ВНИИМ им Д. И. Менделеева»

УТВЕРЖДАЮ

«21» ноября 2019 г.

Директора ФГУП

Д.И. Менделеева»

А.Н. Пронин

Государственная система обеспечения единства измерений Расходомеры-счетчики ультразвуковые Стримлюкс (Streamlux)

МЕТОДИКА ПОВЕРКИ

МП 2550-0355-2019

Руководитель отдела скорости и расхода воздушного и водного потоков ФГУП «ВНИИМ им. Д.И. Менделеева»

К.В. Попов

Санкт-Петербург

2019

Настоящая методика поверки распространяется на Расходомеры-счетчики ультразвуковые Стримлюкс (Streamlux) (далее-расходомеры), выпускаемые по ТУ 26.51.63-001-38320799-2019 ООО «Энергетика», и устанавливает методику их первичной и периодической поверки.

1.1 При проведении поверки выполняются операции в соответствии с таблицей 1. Таблица 1

1.2. При отрицательных результатах одной из операций поверка прекращается.

• 2.1 При проведении поверки применяются нижеперечисленные средства поверки и

вспомогательное оборудование

Таблица 2

• 2.2 Средства поверки должны иметь действующие свидетельства о поверке.

Примечание: допускается применять аналогичные средства поверки, обеспечивающие определение метрологических характеристик поверяемых СИ с требуемой точностью.

• 3.1 При поверке необходимо соблюдать требования:

• - правил пожарной безопасности;

• - «Правил технической эксплуатации электроустановок потребителей» (утверждены приказом № 6 Минэнерго России от 13.01.03 г.);

-РД 153-34.0-03.150-00 (с изм. 2003) «Межотраслевые правила по охране труда (правилами безопасности) при эксплуатации электроустановок»;

• - «Правил устройства электроустановок (ПУЭ) потребителей» (6-е изд., 7-е изд.);

• - правил безопасности при эксплуатации средств поверки, приведенных в эксплуатационной документации;

• 3.2 К средствам поверки и используемому при поверке оборудованию обеспечивают свободный доступ.

• 3.3 Управление оборудованием и средствами поверки производят лица, прошедшие обучение и проверку знаний требований безопасности и допущенные к обслуживанию технологического оборудования и средств поверки.

  • 3.3 К поверке допускаются лица, изучившие паспорт и руководство по эксплуатации (РЭ) и правила пользования средствами поверки. Поверитель должен пройти инструктаж по технике безопасности и противопожарной безопасности, в том числе и на рабочем месте.

При пользовании настоящей методикой следует в установленном порядке проверить действие перечисленных нормативных документов, в Разделе 3. Если нормативный документ заменен или частично изменен, то следует руководствоваться положениями заменяющего или частично заменяющего документа. Если нормативный документ отменен без замены, то положение, в котором дана ссылка на него, применяют в части, не затрагивающей эту ссылку.

• 4.1 При проведении поверки должны быть соблюдены следующие условия:

• - температура окружающего воздуха, °C                           от 15 до 25;

• - относительная влажность, %                                    от 30 до 80;

• - атмосферное давление, кПа                                     от 84 до 106

• 4.2 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

• - подготавливают к работе расходомер согласно руководству по эксплуатации (далее-РЭ);

• - подготавливают эталонные СИ согласно эксплуатационной документации на них;

• - обеспечивают соблюдение требований безопасности соответствующего раздела руководства по эксплуатации на поверочное оборудование;

• - устанавливают поверяемый расходомер в рабочем участке эталонной установки;

• - подключают выход поверяемого расходомера к соответствующему входу эталонной установки;

• - считывание значений погрешности производится с дисплея эталонной установки.

• 5.1 Внешний осмотр.

При проведении внешнего осмотра должно быть установлено соответствие расходомера следующим требованиям:

• - комплектность должна соответствовать РЭ на данную модификацию расходомера;

• - расходомер не должен иметь механических повреждений и следов вскрытия;

- органы управления (переключатели, кнопки) должны работать без заеданий.

• 5.2 Опробование.

При опробовании расходомера устанавливается его работоспособность в соответствии с эксплуатационной документацией на него.

Включите расходомер. Задайте в измерительном участке эталонной установки несколько значений расхода.

Убедитесь, что значения среднего расхода жидкости на табло эталонной установки изменяется вслед за изменением расхода.

• 5.2.1 Подтверждение соответствия программного обеспечения (ПО).

Идентификация ПО осуществляется проверкой его идентификационных данных. Идентификация осуществляется по номеру версии. Номер версии встроенного ПО выводится на дисплей расходомера.

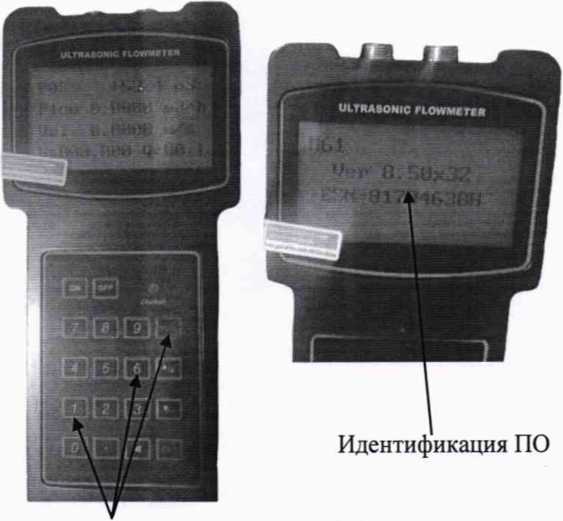

• 5.2.1.1 Идентификация ПО расходомеров выводятся на ЖК-индикатор расходомера в окне меню №61.




  Включение расходомера (ON)



  Нажатие последовательно Меню, 6, 1.

Идентификационные данные встроенного ПО должны соответствовать приведенным в таблице 2

Таблица 2

• 5.3 Определение относительной погрешности при измерении объема и (или) объемного расхода жидкости, проверка диапазона измерений

Допускается проводить определение относительной погрешности либо при измерении объемного расхода, либо при измерении объема жидкости (на усмотрение поверителя, в зависимости от возможностей применяемой эталонной установки).

В соответствии с Руководством по эксплуатации эталонной установки, задают 5 значений расхода, равномерно распределенных между Q_nlj_n и Q_max (соответствуют нижнему и верхнему пределам диапазона измерений скорости). При невозможности проведения поверки при расходе Q_max допускается проведение поверки при расходе не менее 0,3 Q_max.

Значение скорости потока Vj, м/с, соответствующее задаваемому расходу, вычисляют по формуле:

(1)

3600 л-- —

4

где:

Q₃i - значение расхода по эталонной установке, м³/ч;

d - диаметр условного прохода расходомера, или внутренний диаметр измерительного участка, на котором установлены накладные ультразвуковые преобразователи, м.

Значение относительной погрешности при измерении объемного расхода жидкости определяют по формуле:

(2)

где Qj и Q₃i - значения объемного расхода жидкости по показаниям поверяемого расходомера и эталонной установки, соответственно, м³/ч.

Значение относительной погрешности при измерении объема жидкости определяют по формуле:

где Vj и V₃j - значения объема жидкости по показаниям поверяемого расходомера и

з эталонной установки, соответственно, м .

Результаты поверки считают положительными, если полученные значения относительной погрешности при измерении объемного расхода или объема жидкости в каждой поверочной точке не превышают значений, приведенных в таблице 3:

Таблица 3

Все результаты поверочных операций заносятся в протокол, оформленный в форме,

рекомендованной в приложении А.

• 6.1. Положительные результаты первичной поверки оформляют записью в паспорте (раздел «Свидетельство о поверке»), заверенной поверителем и удостоверенной знаком поверки.

• 6.2. Положительные результаты периодической поверки расходомера оформляют выдачей свидетельства о поверке установленного образца или записью в паспорте (раздел «Свидетельство о поверке»), заверенной поверителем и удостоверенной знаком поверки.

• 6.3. При отрицательных результатах поверки расходомер бракуют с выдачей извещения о непригодности с указанием причин непригодности.

Приложение А

ПРОТОКОЛ (рекомендованная форма)

Расходомер-счетчик ультразвуковой Стримлюкс (Streamlux)

исполнения__________

Зав. номер___________

Принадлежит____________________

Методика поверки МП 2550-0355-2019 утверждена ФГУП «ВНИИМ им. Д.И. Менделеева» «21» ноября 2019 г.

Условия поверки:

• - температура окружающего воздуха, °C _______

• - относительная влажность, %            _______

• - атмосферное давление, кПа             _______

Средства поверки:_____________________________________

Номер версии встроенного ПО____________

ПО (соответствует/не соответствует)

Определение относительной погрешности при измерении объема жидкости

Расходомер-счетчик__________________зав. номер______________

к эксплуатации годен (негоден)

Дата поверки «____" ___________20___г.

Поверитель________________________!____________________I

(подпись)            (Ф.И.О.)

7
