Методика поверки «ГСИ. Газоанализаторы портативные EX-TEC, VARIOTEC, SNOOPER» (MП-242-2063 -2016)

2016 i.

Менделеева"

Государственная система обеспечения единства измерений азоанализаторы портативные EX-TEC, VARIOTEC. SNOOPER

Методика поверки

МГ1-242-2063 -2016

ФГУП "ВНИИМ

Руководи тель научно-исследовательского отдела государствен I них »галонов в области физико-химических измерений ТР Менделеева" гА. Конопельке ■ "                             2016 I.

Разработал р\кой^дигефI. НИИ 2422 Г.Б. Соколов

г. Санкт-Петербург 2016 г.

Настоящая методика поверки распространяется на газоанализаторы портативные ЕХ-ТЕС, VARIOTEC. SNOOPER, выпускаемые фирмой «Hermann Sewerin GmbH», Германия, и устанавливает методы их первичной поверки до ввода в эксплуатацию, после ремонта и периодической поверки в процессе эксплуатации.

Интервал между поверками - один год.

1.1 При проведении поверки должны быть выполнены операции, указанные в таблице 1. Таблица 1 - Операции поверки

• 1.2 Если при проведении той или иной операции получен отрицательный результат, даль нейшая поверка прекращается.

• 1.3 Допускается проведение поверки отдельных измерительных каналов газоанализатора в соответствии с заявлением владельца газоанализатора, с обязательным указанием в свидетельстве о поверке информации об объеме проведенной поверки.

• 2.1 При проведении поверки применяют средства, указанные в таблице 2.

Таблица 2 - Средства поверки

• 2.2 Все средства измерений, кроме отмеченных знаком «*» в таблице 2, должны иметь действующие свидетельства о поверке, стандартные образцы состава в баллонах под давлением действующие паспорта.

• 2.3 Допускается использование других средств поверки, обеспечивающих определение метрологических характеристик газоанализаторов с требуемой точностью ^п,

• 3.1 Помещение, в котором проводят поверку, должно быть оборудовано приточновытяжной вентиляцией. Не допускается сбрасывать ГС в атмосферу рабочих помещений.

• 3.2 Содержание вредных компонентов в воздухе рабочей зоны должно соответствовать требованиям ГОСТ 12.1.005-88.

• 3.3 При работе с ГС с объемной долей кислорода свыше 23 %. жировое загрязнение газового тракта должно быть исключено.

• 3.4 Должны выполняться требования техники безопасности для защиты персонала от поражения электрическим током согласно классу I ГОСТ 12.2.007.0-75.

• 3.5 Требования техники безопасности при эксплуатации ГС в баллонах под давлением должны соответствовать федеральным нормам и правилам в области промышленной безопасности "Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением" (утверждены приказом Ростехнадзора № 116 от 25.03.2014 г.).

'Допускается использование стандартных образцов состава газовых смесей (ГС), не указанных в настоящей методики поверки, при выполнении следующих условий:

-номинальное значение и пределы допускаемого отклонения содержания определяемого компонента в ГС должны соответствовать указанному для соответствующей Г'С из приложения А;

- отношение погрешности, с которой устанавливается содержание компонента в ГС к пределу допускаемой основной погрешности поверяемого газоанализатора, должно быть не более 1/3.

• 4.1 При проведении поверки должны соблюдаться следующие условия:

• - температура окружающей среды, °C                                           20 ± 5;

• - диапазон относительной влажности окружающей среды. %                  от 30 до 80;

• - атмосферное давление, кПа                                                   101.3 ± 4,0.

мм рт.ст.                                                760 ± 30:

• - механические воздействия, внешние электрические и магнитные поля (кроме поля Земли), влияющие на метрологические характеристики, должны быть исключены.

• 5.1 Выполнить мероприятия по обеспечению условий безопасности.

• 5.2 Проверить наличие паспортов и сроки годности ГС в баллонах под давлением.

• 5.3 Баллоны с ГС выдержать при температуре поверки не менее 24 ч.

• 5.4 Выдержать газоанализатор и средства поверки при температуре поверки в течение не менее 4 ч.

• 5.5 Подготовить поверяемый газоанализатор и эталонные средства измерений к работе в соответствии с эксплуатационной документацией.

• 6.1 Внешний осмотр

• 6.1.1 При внешнем осмотре устанавливают соответствие газоанализатора следующим требованиям:

• - соответствие комплектности (при первичной поверке) требованиям руководства по эксплуатации;

• - соответствие маркировки требованиям руководства по эксплуатации;

• - газоанализатор не должен иметь повреждений, влияющих на работоспособность.

• 6.1.2 Газоанализатор считают выдержавшим внешний осмотр, если он соответствует указанным выше требованиям.

• 6.2 Опробование

• 6.2.1 При опробовании проверяют общее функционирование газоанализатора, для чего включают газоанализатор, после чего запускается режим самодиагностики и на дисплее высвечиваются сообщения, содержащие информацию о типе прибора и версии программного обеспечения.

По окончанию времени прогрева газоанализатор переходит в режим измерений.

• 6.2.2 Результат опробования считают положительным, если:

• - органы управления газоанализатора функционируют;

• - во время самодиагностики отсутствуют сообщения об отказах;

• - после окончания времени прогрева газоанализатор переходит в режим измерений (па дисплее отображается измерительная информация).

6.3 Подтверждение соответствия программного обеспечения

Для проверки соответствия ПО выполняют следующие операции:

- проводят визуализацию идентификационных данных Г1О газоанализатора (встроенное ПО газоанализаторов (кроме SNOOPER) идентифицируется при включении путем вывода на дисплей номера версии, встроенное ПО газоанализаторов SNOOPER идентифицируется при включении газоанализатора в режиме регулировки);

-сравнивают полученные данные с идентификационными данными, установленными при проведении испытаний для целей утверждения типа и указанными в Описании типа газоанализаторов (приложение к Свидетельству об утверждении типа).

Результат подтверждения соответствия ПО считают положительным, если идентификационные данные соответствуют указанным в Описании типа газоанализаторов (приложение к Свидетельству об утверждении типа).

• 6.4 Определение метрологических характеристик

• 6.4.1 Определение основной погрешности газоанализатора

• 6.4.1.1 Определение основной погрешности газоанализатора проводят по схеме рисунков в Приложении Б (в зависимости от способа подачи ГС) в следующем порядке:

• 1) Подают на вход газоанализатора ГС (Приложение А, соответственно поверяемому диапазону измерений и определяемому компоненту) в последовательности:

• - при первичной поверке:

• - №№ 1-2-3  4-3-2-1-4 (для определяемых компонентов и диапазонов измере

ний. для которых в Приложении А указаны 4 точки поверки).

• - №№ I-2-3-2-1-3 (для определяемых компонентов и диапазонов измерений, для которых в Приложении А указаны 3 точки поверки);

• - при периодической поверке:

• - №№ 1-2-3—4-1-4 (для определяемых компонентов и диапазонов измерений, для которых в Приложении А указаны 4 точки поверки).

-№№ 1 - 2 - 3 - 1 - 3 (для определяемых компонентов и диапазонов измерений, для которых в Приложении А указаны 3 точки поверки);

Время подачи каждой ГС не менее утроенного То.9д для соответствующего измерительною канача.

Расход ГС устанавливают вентилем точной регулировки:

• - равным (0.5 ± 0.1) дм³/мин для газоанализаторов с диффузионным отбором пробы;

-для газоанализаторов с принудительным отбором пробы так. чтобы расход газа через ро-(аметр 4 был на уровне (0,1 - 0,3) дм³/мин.

• 2) Фиксируют ус тановившиеся показания газоанализатора при подаче каждой ГС:

• 3) Повторяют операции по пп. 1) - 2) для всех поверяемых измерительных каналов газоанализатора.

• 4) Значение основной абсолютной погрешности газоанализатора в i-ой точке А,, довзрывоопасная концентрация. % НКПР. или объемная доля, % (млн¹), для диапазонов измерений, в которых нормированы пределы допускаемой основной абсолютной погрешности, находят по формуле

где С, -показания газоанализатора в i-ой точке, довзрывоопасная концентрация. % НКПР. или объемная доля. % (млн’¹);

С' - действительное значение содержания определяемого компонен та, довзрывоопасная концентрация. % ИКПР. или объемная доля. % (млн¹).

Значение основной относительной погрешности газоанализатора. , %, для диапазонов измерений, в которых нормированы пределы допускаемой основной относительной погрешности, находят по формуле

А = ^С' . |00.                                         (2)

Пересчет значений содержания определяемого компонента, выраженных в объемных долях. %, в значения довзрывоопасной концентрации. % НКПР. проводят по формуле

0.))

-^-•100

где С'"    ”      - объемная доля определяемого компонента, указанная в паспорте i-й ГС’. %;

С - объемная доля определяемого компонента, соответствующая нижнему концентрационному пределу распространения пламени (НКПР), % (согласно ГОСТ 30852.19-2002).

• 6.4.1.2 Результат определения основной погрешности считают положительным, если основная погрешность газоанализатора в каждой точке поверки не превышает значений, указанных в Приложении В для соответствующего определяемого компонента.

• 6.4.2 Определение вариации показаний газоанализатора

Определение вариации показаний газоанализатора допускается проводить одновременно с определением основной погрешности по п. 6.4.1 при подаче ГС № 2 (при поверке измерительных каналов газоанализаторов, для которых в Приложении А указаны 3 точки поверки) или № 3 (при поверке измерительных каналов газоанализаторов, для которых в Приложении Л указаны 4 точки поверки).

Вариацию показаний. в долях от пределов допускаемой основной абсолютной погрешности. для диапазонов измерений, для которых нормированы пределы допускаемой основной абсолютной погрешности, рассчитывают по формуле

(4)

где С,^Ь,С₂'^/     - результат измерений содержания определяемого компонента при подходе к

точке поверки 2 со стороны больших и меньших значений, объемная доля определяемого компонента, %, или довзрывоопасная концентрация, % НКПР;

Д₍.                                                                                              _Л „

- пределы допускаемой основной аосолютнои погрешности поверяемого измерительного канала газоанализатора, объемная доля определяемого компонента. %. или довзрывоопасная концентрация, % НКПР.

Вариацию показаний, Ц,, в долях от пределов допускаемой основной относительной погрешности. для диапазонов измерений, для которых нормированы пределы допускаемой основной относительной погрешности, рассчитывают по формуле

^Чз> , ^-100

где         - пределы допускаемой основной относительной погрешности для поверяемого из

мерительного канала газоанализатора. %.

Результат считают положительным, если вариация показаний газоанализатора не превышает 0,5 в долях от пределов допускаемой основной погрешности.

• 6.4.3 Определение времени установления показаний

Определение времени установления показаний допускается проводить одновременно с определением основной погрешности по п.6.4.1 при подаче ГС №1 и ГС № 3 (при поверке измерительных каналов газоанализаторов, для которых в Приложении А указаны 3 точки поверки) или №4 (при поверке измерительных каналов газоанализаторов, для которых в Приложении А указаны 4 точки поверки) для всех измерительных каналов, кроме измерительного канала объемной доли кислорода, в следующем порядке:

• 1) подать на газоанализатор ГС № 3 или ГС № 4, зафиксировать установившееся значение показаний поверяемого измерительного канала газоанализатора.

• 2) рассчитать значение, равное 0.9 от показаний газоанализатора, полученных в и. 1);

• 3) подать на газоанализатор ГС № 1. дождаться установления показаний газоанализатора по поверяемому измерительному каналу (отклонение показаний ог нулевых не должно превышать 0.5 в долях от пределов допускаемой основной абсолютной погрешности), затем, не подавая ГС на газоанализатор продуть газовую линию ГС № 3 или ГС № 4 в течение не менее 3 мин., подать ГС' на газоанализатор и включить секундомер. Зафиксировать время достижения показаниями газоанализатора значения, рассчитанного на предыдущем шаге.

При поверке измерительного канала объемной доли кислорода определение времени установления показаний допускается проводить в следующем порядке:

• 1) продувать газоанализатор чистым атмосферным воздухом в течение не менее 5 мин. зафиксировать показания газоанализатора;

• 2) рассчитать значение, равное 0.9 от показаний газоанализатора, полученных в п. 1);

• 3) подать на газоанализатор ГС №1. дождаться установления показаний газоанализатора (отклонение показаний от нулевых не должно превышать 0,5 в долях от пределов допускаемой основной погрешности);

• 4) не подключая к газоанализатору, продуть газовую линию атмосферным воздухом в течение не менее 3 мин., подать воздух на газоанализатор и включить секундомер. Зафиксирован, время достижения показаниями газоанализатора значения, рассчитанного в п. 2).

Результат считают положительным, если время установления показаний не превышает значений. указанных в Приложении В.

• 7.1 При проведении поверки оформляют протокол результатов поверки произвольной формы.

• 7.2 Результатом поверки является подтверждение пригодности средства измерений к применению или признание средства измерений непригодным к применению. Если газоанализатор по результатам поверки признан пригодным к применению, то на него или эксплуатационную документацию наносится оттиск поверительного клейма или выдается свидетельство о поверке по форме приказа Министерства промышленности и торговли Российской Федерации № 1815 oi 02 июля 2015 г.

• 7.3 Если газоанализатор по результатам поверки признан непригодным к применению, оттиск поверительного клейма гасится, свидетельство о поверке аннулируется, выписывается извещение о непригодности установленной формы.

Приложение А

(обязательное)

Технические характеристики ГС. используемых при поверке газоанализаторов портативных EX-TEC. VARIOTEC. SNOOPER

Таблица А.1 - Технические характеристики ГС, используемых при поверке газоанализаторов ЕХ-ТЕС модели HS 610. HS 650. HS 660. 1 IS 680

Таблица А.2 - Технические характеристики ГС, используемых при поверке газоанализаторов VARIOTEC модели 400 Ех, 450 Ех, 460 Ех. 480 Ех

Таблица А.З - Технические характеристики ГС, используемых при поверке газоанализаторов ЕХ-ТЕС модели РМ4

Приложение Б

(рекомендуемое)

Схемы подачи ГС при проведении поверки

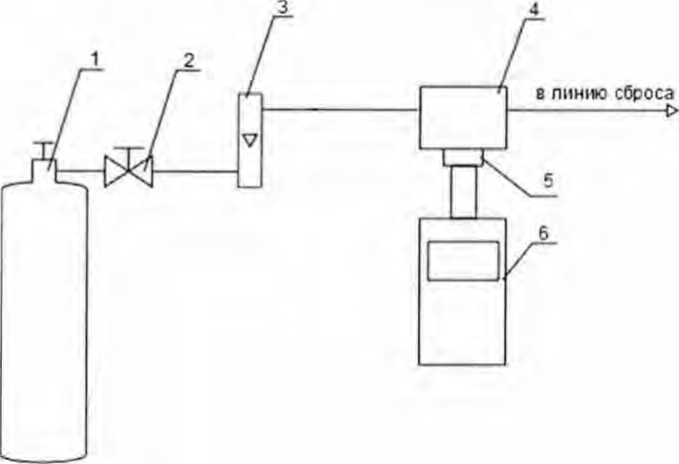

• 1 - баллон с ГС;

• 2 - вентиль точной регулировки;

• 3 - индикатор расхода:

• 4 - насадка;

• 5 - датчик газоанализатора;

• 6 - газоанализатор

Рисунок Б. 1 Рекомендуемая схема подачи ГС па вход газоанализатора без встроенного побудителя расхода

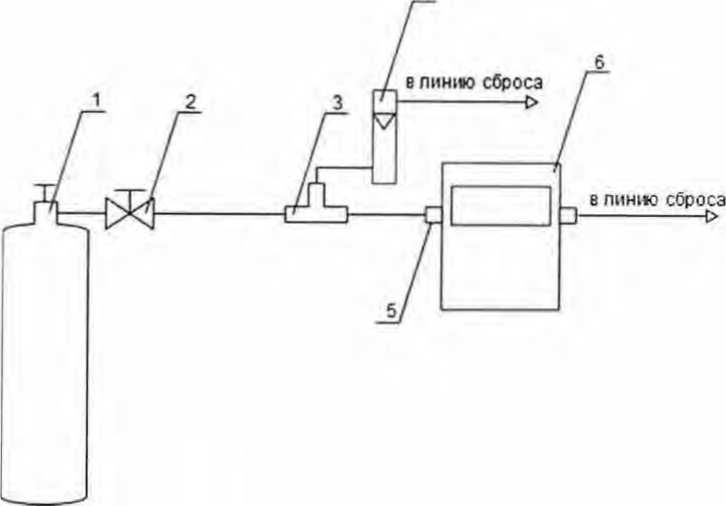

• 1  баллон с ГС;

• 2 - вентиль точной регулировки;

• 3 - тройник;

• 4 - индикатор расхода:

• 5 - входной штуцер газоанализатора;

• 6 - газоанализатор.

Рисунок Б.2 - Рекомендуемая схема подачи ГС на вход газоанализатора со встроенным побудителем расхода

Приложение В

(рекомендуемое) Метрологические характеристики газоанализаторов

Таблица В. I - Основные метрологические характеристики газоанализаторов ЕХ-ТЕС модели HS 610, HS 650. HS 660. HS 680

IS

Таблица В.2 - Основные метрологические характеристики газоанализаторов VARIOTEC модели 400 Ех. 450 Ех. 460 Ех. 480 Ех

Таблица В.З — Основные метрологические характеристики газоанализаторов ЕХ-ТЕС модели РМ4

Таблица В.4 Основные метрологические характеристики газоанализаторов SNOOPER mini и SNOOPER mini Н
