ФЕДЕРАЛЬНОЕ АГЕНТСТВО НО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ УНИТАРНОЕ ПРЕДПРИЯТИЕ УРАЛЬСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТРОЛОГИИ (ФГУП “УНИИМ")

УТВЕРЖДАЮ

Государственная система обеспечения единства измерений

Система контроля автоматизированная ВД-4000

Методика поверки

МП 64-221-2015

Екатеринбург

2016

Предисловие
  • 1.  Разработана: ФГУП «Уральский научно-исследовательский институт метрологии» (ФГУП “УНИИМ”)

  • 2. Исполнитель: Лифинцева М.Н. старший инженер ФГУП «УНИИМ».

  • 3. Утверждена ФГУП “УНИИМ” « /2016 г.

СОДЕРЖАНИЕ

ПОВЕРИТЕЛЕЙ

Приложение А

Государственная система обеспечения единства измерений

Системы контроля автоматизированные ВД-4000

Методика поверки

МП 64-221-2015

Дата введения « у?»            2016 г.

1 ОБЛАСТЬ ПРИМЕНЕНИЯ
  • 1.1 Настоящий документ распространяется на системы контроля автоматизированные ВД-4000 (далее системы В Д-4 ООО) и устанавливает методику их первичной и периодической поверок.

  • 1.2 Интервал между поверками - один год.

2 НОРМАТИВНЫЕ ССЫЛКИ

В настоящей методике использованы ссылки на нормативные документы, приведенные в

таблице 1.

____Таблица 1 - Нормативные документы

Обозначение

Наименование

ГОСТ 12.2.007.0-75

ССБТ. Изделия электротехнические. Общие требования безопасности

Приказ    Минтруда

России №328н от 24.07.2013 г.

Об утверждении Правил по охране труда при эксплуатации электроустановок

Приказ Минпромторга России № 1815 от 02 июля 2015 г.

Об утверждении порядка проведения поверки средств измерений, требований к знаку поверки и содержанию свидетельства о поверке

3 ОПЕРАЦИИ ПОВЕРКИ

3.1 При проведении поверки выполняют операции, указанные в таблице 2. Таблица 2 - Операции поверки

Наименование операции

Пункт методики

Проведение операций при поверке

первичной

периодической

Внешний осмотр

8.1

+

4*

Опробование

8.2

+

+

Проверка диапазона измерений и определение основной погрешности при измерении объемной доли горючих газов

8.3

4-

+

Проверка диапазона измерений и определение основной приведенной к ВПП погрешности при измерении избыточного давления

8.4

+

Проверка диапазона измерений и определение основной относительной погрешности при измерении расхода газа

8.5

+

+

Примечание. Знак «+» обозначает, что соответствующую операцию поверки проводят.

  • 3.2 При получении отрицательных результатов на любой из операций, указанных в таблице 2, поверку прекращают, а далее выясняют и устраняют причины несоответствий и повторяют поверку по пунктам несоответствий.

4 СРЕДСТВА ПОВЕРКИ
  • 4.1 При проведении поверки применяют средства поверки:

  • - эталон единицы абсолютного давления 1 разряда в диапазоне значений от 0,133 до 400 кПа, № 3.2.ВКЭ.0014.2015;

  • - эталон единицы объемного расхода газа 1 разряда в диапазоне значений от 4 до 1600 м3/ч, № 3.2.ВКЭ.0049.2014;

  • - стандартные образцы - поверочные газовые смеси (ГСО-ПГС):

ГСО 10524-2014 состава СНд, 0 разряд; ГСО 10597-2015 состава СН4, 1 разряд; ГСО 10524-2014 состава СзЩ, 0 разряд;

  • - эталон единицы содержания компонентов в газовых средах 1 разряда в диапазоне значений от МО'1 2 до 10 %, № 3.2.ВКЭ.0067.2014;

  • - азот газообразный высокой чистоты по ТУ 2114-007-53373468-2008, объемная доля азота 99,999 %;

  • - ротаметр РМ-А-0,063Г УЗ ГОСТ 13045-81. Верхняя граница диапазона измерений объемного расхода 0,063 м3/ч, КТ 4;

  • - вентиль точной регулировки ВТР-1, диапазон рабочего давления (0 - 150) кгс/см2;

  • - термогигрометр CENTER-313. Диапазон измерения относительной влажности (10 - 100) %, погрешность ±2,5 %; температуры от - 20 °C до + 60 °C, погрешность ±0,7 °C;

  • - барометр-анероид метеорологический М-67. Диапазон измерений (610 - 790) мм рт. ст., погрешность ±0,8 мм рт. ст.

  • 4.2 Средства измерений должны иметь действующие свидетельства о поверке, ГСО должны иметь действующие паспорта.

  • 4.3 Допускается использование средств поверки, отличающихся от указанных в пункте 4.1, но обеспечивающих определение метрологических характеристик с требуемой точностью.

5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ И ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ
  • 5.1 При проведении поверки необходимо соблюдать требования ГОСТ 12.2.007.0-75, Приказ Минтруда России от 24.07.2013 г. №328н и требования безопасности, установленные в документации на средства поверки.

  • 5.2 К поверке допускаются лица, изучившие настоящую методику, эксплуатационную документацию на системы ВД-4000, средства поверки и работающие в организации, аккредитованной на право поверки средств измерений.

8 ПРОВЕДЕНИЕ ПОВЕРКИ
  • 8.1 Внешний осмотр

    • 8.1.1 При внешнем осмотре проверить:

  • - соответствие комплектности эксплуатационной документации;

  • - соответствие маркировки требованиям, предусмотренным эксплуатационной документацией;

  • - отсутствие повреждений и дефектов, влияющих на работоспособность системы ВД-4000;

  • - наличие заводского номера.

  • 8.1.2 Результаты внешнего осмотра считают положительными, если выполняются требования, указанные в 8.1.1.

  • 8.2 Опробование

    • 8.2.1   При опробовании проверить функционирование системы ВД-4000 и идентификационные данные программного обеспечения.

    • 8.2.2 Проверку функционирования системы проводить по отображению информации на OLE дисплее. При изменении значения входного сигнала от нижнего предельного значения до верхнего показания выходного сигнала должны изменяться.

    • 8.2.3 Проверку идентификационных данных программного обеспечения системы ВД-4000 проводить сравнением идентификационных данных программного обеспечения на дисплее системы с идентификационными данными, указанными в таблице 3.

      Таблица 3 - Идентификационные данные п

      эограммного обеспечения

      Идентификационные данные (признаки)

      Значение

      Идентификационное наименование ПО

      VD4000.bin

      Номер версии (идентификационный номер) Г1О

      V 1.0

      Цифровой идентификатор ПО

      -

      Примечание - номер версии ПО должен быть не ниже указанной в таблице.

8.2.4 Результаты опробования считают положительными, если выполняются требования, указанные в 8.2.2, и идентификационные данные программного обеспечения системы соответствуют приведенным в таблице 3.

  • 8.3 Проверка диапазона измерений и определение основной погрешности при измерении объемной доли горючих газов

Определение погрешности проводить последовательно по каждому измерительному каналу при поочередном пропускании через блоки датчиков поверочных газовых смесей (далее ПГС) заданного состава в последовательности №№ 1-2-3-2-1-3 в соответствии с таблицей 4 и снятии показаний.

4.1 Таблица 4 - Точки диапазона измерений, в которых проверяют основную погрешность системы ВД-4000 при измерении объемной доли горючих газов

Номер поверочной газовой смеси

Значения объемной доли определяемого компонента, % от диапазона измерений

1

5±5

2

50±5

3

95±5

Подачу ПГС на систему ВД-4000 из баллонов под давлением осуществлять в следующей последовательности:

  • - собрать газовую систему, схема которой изображена на рисунке 1. Сборку проводить с использованием трубки ПВХ, используя максимально короткие отрезки;

  • - открыть баллон с ПГС, с помощью вентиля точной регулировки, контролируя по ротаметру, установить расход смеси в пределах (1,0 - 1,2) л/мин;

  • - после стабилизации показаний (через 3-5 минут после начала подачи ПГС) считать измеренное значение объемной доли определяемого компонента ПГС;

  • - закрыть вентиль точной регулировки, закрыть баллон с ПГС.

Подачу ПГС на систему ВД-4000 с генераторов газовых смесей (или газодинамических установок) осуществлять в соответствии с технической документацией на данные средства измерений.

По результатам измерений, полученным в каждой точке, определить значение основной погрешности.

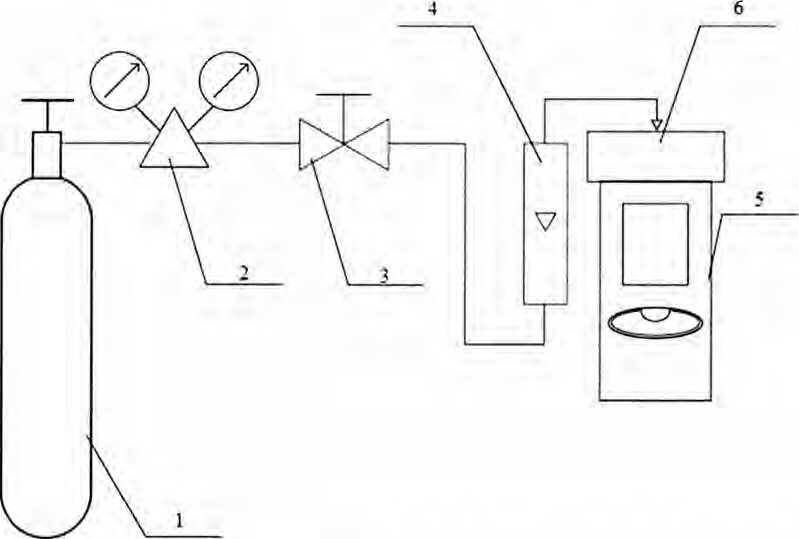

1 — источник ПГС (баллон или генератор); 2 - редуктор баллонный (только при использовании ПГС в баллонах под давлением); 3 - вентиль тонкой регулировки (только при использовании ПГС в баллонах под давлением);

4 - индикатор расхода; 5 - поверяемый газоанализатор; 6 - насадка для подачи ПГС.

Рисунок 1 - Схема подачи ПГС в систему ВД-4000

Значение основной абсолютной погрешности (До) вычислить по формуле

Aoj = Cij — Coj,                                      (1)

где Су - i-показание газоанализатора в j-точке диапазона, %;

Coj - значение объемной доли измеряемого компонента, соответствующее j-точке диапазона, указанное в паспорте на ГСО-ПГС, %.

Значение основной относительной погрешности (5о) вычислить по формуле

3 = СС C°.L . loo.                                 (2)

C0j

Результаты считают положительными, если полученные значения основной погрешности в каждой точке диапазона измерений находятся в интервалах, указанных в таблице 5.

Таблица 5 - Диапазоны измерений и пределы допускаемой основной погрешности при измерении объемной доли горючих газов

Определяемый компонент

Диапазон измерений объемной доли определяемого компонента

Пределы допускаемой основной погрешности

абсолютной

относительной,%

Метан

СН4

от 0 до 2,2 % включ. (от 0 до 50 % НКПР)

±0,13% (±3 % НКПР)

-

св. 2,2 до 4,4 % включ. (св.50 до 100% НКПР)

± (0,04Х+0.042) % ±(0,9 Х±1,02) % НКПР

-

св. 4,4 до 100 %

-

±10

Пропан

СзНя

от 0 до 0,85 % включ. (от 0 до 50 % НКПР)

±0,05 % ±3 % НКПР

-

св. 0.85 до 1,70 % включ. (св.50 до 100% НКПР)

±(0,047 Х+0,01)% ±(2,35Х+1) % НКПР

-

св. 1,7 до 100 %

-

±10

  • 8.4 Проверка диапазона измерений и определение основной приведенной к ВПИ погрешности при измерении избыточного давления

    • 8.4.1 Определение погрешности провести не менее чем в пяти точках, равномерно распределенных в пределах диапазона измерений, включая крайние точки диапазона.

    • 8.4.2 Подключить систему к эталонному средству измерений и настроить на режим поверки в соответствии с Руководством по эксплуатации. После включения систему выдержать в течение 30 мин, затем дважды произвести набор и сброс давления, равного верхнему пределу измерений.

    • 8.4.3 С помощью эталонного средства измерений последовательно подать давление, соответствующее поверяемым точкам при плавно возрастающем давлении (прямой ход), а затем при плавно убывающем давлении (обратный ход). Основную погрешность определять по результатам одного поверочного цикла (прямой ход плюс обратный ход).

    • 8.4.4 Рассчитать значение основной приведенной к ВПИ погрешности при измерении избыточного давления по формуле

уР = P)~P°J -100                                 (3)

' р

г МАХ

где Pj - измеренное давление, кПа.

POj - заданное давление, кПа;

Рмах- верхний предел диапазона измерений. кПа.

  • 8.4.5  Результаты считают положительными, если основная приведенная к ВПИ погрешность при измерении избыточного давления в каждой точке диапазона измерений в магистральном газопроводе находится в интервале ±2 %, во временно герметизирующих устройствах - в интервале ±0.5 %.

  • 8.5 Проверка диапазона измерений и определение основной относительной погрешности при измерении расхода газа.

    • 8.5.1 Определение погрешности проводить не менее чем в трех точках, равномерно распределенных в пределах диапазона измерений, включая крайние точки диапазона.

    • 8.5.2 Подключить систему к эталонному средству измерений и настроить на режим поверки в соответствии с Руководством ио эксплуатации. После включения систему выдержать в течение 30 мин.

    • 8.5.3 Рассчитать значение основной относительной погрешности при измерении расхода газа по формуле

      Q.

      Q<e

      100

      (4)

где Qj - измеренный расход газа. м3/чае;

Qo/ - заданный расход газа. м3/час.

  • 8.5.4 Результаты считают положительными, если основная относительная погрешность при измерении расхода газа в каждой точке диапазона измерений находится в интервале ±2 %.

9 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 9.1 Результаты заносят в протокол, форма которого приведена в приложении А.

  • 9.2 При положительных результатах поверки систему ВД-4000 признают пригодной к эксплуатации, оформляют свидетельство о поверке по форме приказа Минпромторга России № 1815 от 02.07.201 5 г. Знак поверки наносится на свидетельство о поверке.

  • 9.3 При отрицательных результатах поверки систему к применению не допускают, свидетельство о поверке аннулируют, выдают извещение о непригодности по форме приказа Минпромторга России № 1815 от 02.07.2015 г.

    М.Н.Лифинцсва

Старший инженер ФГУП «УНИИМ»

Приложение А

(рекомендуемое)

ФОРМА ПРОТОКОЛА ПОВЕРКИ

Протокол поверки системы контроля автоматизированной ВД-4000 в соответствии с документом МП 64-221-2015 «ГСП. Система контроля автоматизированная ВД-4000. Методика поверки»

ПРОТОКОЛ ПОВЕРКИ №___от_____

Заводской номер;___________________________________________________________________

Принадлежит:___________________________________________________________________

Дата изготовления:____________________________________________________________________

Средства поверки:__________________________________________________________________

Условия поверки:__________________________________________________________________

Результаты внешнего осмотра:_______________________________________________________

Результаты опробования:

Таблица - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

VD4000.bin

Номер версии (идентификационный номер) ПО

V 1.0

Цифровой идентификатор ПО

-

Таблица - Определение основной погрешности при измерении объемной доли горючих газов

№ пгс

Объемная доля определяемого компонента, %

Показание системы, %

Основная погрешность, %

Пределы допускаемой основной погрешности, %

1

2

3

2

1

3

Таблица - Определение основной приведенной к ВПИ погрешности при измерении избыточного давления

№ п/п

Заданное избыточное давление, кПа

Показание системы, кПа

Основная приведенная к ВПИ погрешность, %

Пределы допускаемой основной приведенной к ВПИ погрешности, %

1

2

3

4

5

Таблица - Определение основной относительной погрешности при измерении расхода газа

№ п/п

Заданный расход газа, м3/час

Показание системы, м3/час

Основная относительная погрешность, %

Пределы допускаемой основной относительной погрешности, %

1

2

3

Заключение по результатам поверки:

На основании положительных результатов поверки выдано свидетельство о поверке

№______от______________20____г.

На основании отрицательных результатов поверки выдано извещение о непригодности

№______от______________20____г.

Дата поверки_________________ Подпись поверителя____________________________

Организация, проводившая поверку__________________________________________________

11

1

УСЛОВИЯ ПОВЕРКИ

  • 6.1 Поверку системы проводят в следующих условиях:

  • - температура окружающего воздуха, °C        20 ±5;

  • - относительная влажность воздуха, %        от 30 до 80;

  • - атмосферное давление, кПа                от 84 до 106,7.

  • 6.2 Баллоны с ПГС должны быть выдержаны при температуре поверки в течение не менее

24 ч.

2

ПОДГОТОВКА К ПОВЕРКЕ

Систему ВД-4000 подготавливают к работе в соответствии с руководством по эксплуатации, средства поверки - в соответствии с эксплуатационной документацией.
