Методика поверки «Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ОП «КурскАтомЭнергоСбыт» АО «АтомЭнергоСбыт»» (МП 61475-15)

ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТРОЛОГИЧЕСКОЙ СЛУЖБЫ

ВНИИМС

СОГЛАСОВАНО:

Заместитель директора производственной метрологии «ВНИИМС»

.В. Иванникова

2021 г.

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ОП «КурскАтомЭнергоСбыт» АО «АтомЭнергоСбыт» Измерительные каналы

МП 61475-15

Методика поверки с Изменением №1

Москва

2021

• 1 Общие положения............................................................................................

• 2 Нормативные ссылки.......................................................................................

• 3 Операции поверки...........................................................................................

• 4 Средства поверки............................................................................................

• 5 Требования к квалификации поверителей и обслуживающего персонала

• 6 Требования безопасности................................................................................

• 7 Условия проведения поверки и подготовки к ней........................................

• 8 Подготовка к проведению поверки................................................................

• 9 Проведение поверки........................................................................................

• 10 Оформление результатов поверки................................................................

  .3 ..4 ..5 ..6 ..7 ..8 ..8 ..8 ..8

Настоящая методика определяет методы и средства проведения первичной и периодической поверок измерительных каналов (далее - ИК) системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ОП «КурскАтомЭнергоСбыт» АО «АтомЭнергоСбыт» (далее - АИИС КУЭ), заводской номер 407, предназначенной для измерений активной и реактивной электроэнергии, потребленной за установленные интервалы времени отдельными объектами ОП «КурскАтомЭнергоСбыт» АО «АтомЭнергоСбыт», сбора, хранения, обработки и передачи полученной информации, а также для сбора, накопления, обработки и хранения измерительной информации об электроэнергии (30-минутные приращения активной и реактивной электроэнергии), поступающей от смежных систем автоматизированных информационно-измерительных коммерческого учета электроэнергии контрагентов (далее - смежных АИИС КУЭ) формирования отчетных документов и передачи информации как в центр сбора и обработки информации оптового рынка, так и в центры сбора и обработки информации прочих организаций в соответствии с действующим законодательством Российской Федерации и действующими регламентами оптового рьшка электрической энергии и мощности (далее по тексту - ОРЭМ). Выходные данные системы могут быть использованы для коммерческих расчетов.

Поверке подлежит каждый ИК АИИС КУЭ, прощедщей процедуру утверждения типа, на который распространено свидетельство об утверждении типа. ИК подвергают поверке покомпонентным (поэлементным) способом с учетом положений раздела 8 ГОСТ Р 8.596.

Первичную поверку системы вьшолняют после проведения испытаний АИИС КУЭ с целью операций, в процессе поверками, установленным при утверждении их типа. Если очередной срок поверки измерительного компонента наступает до очередного срока поверки АИИС КУЭ, поверяется только этот компонент и поверка АИИС КУЭ не проводится. После поверки измерительного компонента и восстановления ИК вьшолняется проверка ИК в той его части и в том объеме, который необходим для того, чтобы убедиться, что действия, связанные с поверкой измерительного компонента, не нарушили метрологических свойств ИК (схема соединения, коррекция времени и т.п.).

Первичную поверку АИИС КУЭ проводят после ремонта системы, замены её измерительных компонентов, аварий в энергосистеме, если эти события могли повлиять на метрологические характеристики ИК. Допускается подвергать поверке только те ИК, которые подверглись указанным выше воздействиям, при условии, что собственник АИИС КУЭ подтвердит официальным заключением, что остальные ИК этим воздействиям не подвергались.

Допускается подвергать поверке отдельные ИК из общего числа, которые на момент проведения поверки АИИС КУЭ находятся в текущей эксплуатации. В этом случае оформляется свидетельство о поверке системы с перечнем поверенных ИК.

В настоящей методике использовались ссылки на следующие нормативные документы:

РМГ 51-2002 «геи. Документы на методики поверки средств измерений. Основные положения»;

Порядок проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке, утвержден Приказом Минпромторга России от 02.07.2015 г. № 1815;

ПР 50.2.012-94 «геи. Порядок аттестации поверителей средств измерений»;

ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Общие положения»;

ГОСТ Р 4.199-85 «СПКП. Системы информационные электроизмерительные. Комплексы измерительно-вычислительные. Номенклатура показателей»;

ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки»;

МИ 2845-2003 «ГСИ Измерительные трансформаторы напряжения 6"73...35 кВ. Методика проверки на месте эксплуатации»;

МИ 2925-2005 «Измерительные трансформаторы напряжения поверки на месте эксплуатации с помощью эталонного делителя»;

МИ 3195-2018 «ГСИ. Методика измерений мощности трансформаторов напряжения в условиях эксплуатации»;

по МИ 3196-2018 «ГСИ. Методика измерений мощности трансформаторов тока в условиях эксплуатации»;

МИ 3598-2018 «ГСИ. Методика измерений потерь напряжения в линиях соединения счетчика с трансформатором напряжения в условиях эксплуатации»;

ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки»;

ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия»;

ГОСТ 1983-2001 «Трансформаторы напряжения. Общие технические условия»;

ГОСТ Р 52323-2005 (МЭК 62053-22:2003) «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,58»;

(МЭК 62053-23:2003) «Аппаратура для измерения электрической Частные требования. Часть 23. Статические счетчики реактивной (ТЕС 62053-22:2003). Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,28 и 0,55.

ГОСТ 31819.23-2012 (ЕС 62053-23:2003). Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии.

ГОСТ 32144-2013 «Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения»;

ГОСТ 12.2.003-91 «Система стандартов безопасности труда. Оборудование производственное. Общие требования безопасности»;

ГОСТ 12.2.007.0-75 «Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности»;

ГОСТ 12.2.007.3-75 «Система стандартов безопасности труда. Электротехнические устройства на напряжение свьппе 1000 В. Требования безопасности»;

ГОСТ Р 51321.1-2000 (МЭК 60439-1-92) «Устройства комплектные низковольтные распределения и управления. Часть 1. Устройства, испытанные полностью или частично. Общие технические требования и методы испьпаний»;

Правила по охране труда при эксплуатации электроустановок (Приказ Минтруда РФ от 15.12.2020 №903н).

При проведении поверки выполняются операции, указанные в таблице 1.

Таблица 1 - Операции поверки

При проведении поверки применяют эталоны, средства измерений и вспомогательные устройства, в соответствии с методиками поверки, указанными в описаниях типа на измерительные компоненты АИИС КУЭ, а так же следующие средства поверки:

• -  Средства поверки трансформаторов тока в соответствии с ГОСТ 8.217-2003. «Трансформаторы тока. Методика поверки»;

• - Средства поверки трансформаторов напряжения - по ГОСТ 8.216-2011 Государственная система обеспечения единства измерений. Трансформаторы напряжения. Методика поверки и/или по МИ 2845-2003 ГСИ Измерительные трансформаторы напряжения 6/^3...35 кВ. Методика проверки на месте эксплуатации, МИ 2925-2005 Измерительные трансформаторы напряжения 35...33О/"73 кВ. Методика поверки на месте эксплуатации с помощью эталонного делителя;

• - Средства поверки счетчиков Альфа А1800 - по документу ДЯИМ.411152.018 МП «Счетчики электрической энергии трехфазные многофункциональные Альфа А1800. Методика поверки», утвержденному ФГУП «ВНИИМС» в 2011 г. и документу ДЯИМ.411152.018 МП «Счетчики электрической энергии трехфазные многофункциональные Альфа А1800. Дополнение к методике поверки», утвержденному в 2012 г.;

Средства поверки счетчиков электрической энергии многофункциональных СЭТ-4ТМ.03М - в соответствии с документом «Счетчики электрической энергии многофункциональные СЭТ-4ТМ.03М, СЭТ-4ТМ.02М. Руководство по эксплуатации. Часть 2. Методика поверки» ИЛГШ.411152.145РЭ1, утвержденным руководителем ФБУ «Нижегородский ЦСМ» 03.04.2017 г.;

• - Средства поверки УСВ-3 - в соответствии с документом РТ-МП-3124-441-2016 «Устройства синхронизации системного времни УСВ-3. Методика поверки», утвержденным ФБУ «Ростест-Москва» 23.03.2016 г.;

• - Средства измерений по МИ 3195-2018 «ГСИ. Методика измерений мощности нагрузки измерительных трансформаторов напряжения в условиях эксплуатации»;

• - Средства измерений по МИ 3196-2018 «ГСИ. Методика измерений мощности нагрузки измерительных трансформаторов тока в условиях эксплуатации»;

• - Средства измерений по МИ 3598-2018 «ГСИ. Методика измерений потерь напряжения в линиях соединения счетчика с трансформатором напряжения в условиях эксплуатации»;

• - Термогигрометр «CENTER» (мод.315): диапазон измерений температуры от минус 20 до 60 °C, (Д = ± 0,7°С); диапазон измерений относительной влажности от 10 до 100 % (5 = ±2,5%);

• - Измеритель магнитного поля «ИМП-04», диапазон измерений 70 нТл ... 5000 нТл, (Д ± (0,1 ■ Визм+30));

• - Блок коррекции времени ЭНКС-2, per. № 37328-15;

• - Переносной компьютер с ПО и оптический преобразователь для работы со счетчиками Альфа А1800, СЭТ-4ТМ.03М и с ПО для работы с блоком коррекции времени ЭНКС-2.

Пргшечания:

• 1. Допускается применение других основных и вспомогательных средств поверки с метрологическими характеристиками, обеспечивающими требуемые точности измерений.

• 2. Все средства измерений, применяемые при поверке, должны быть утвержденных типов и иметь действующие свидетельства о поверке.

• 5.1 К проведению поверки АИИС КУЭ допускают поверителей, аттестованных в соответствии с ПР 50.2.012, изучивших настоящую методику поверки и руководство пользователя на АИИС КУЭ, эксплуатационные документы средств поверки, и имеющих стаж работы по данному виду измерений не менее 1 года.

• 5.2  Определение погрешности системного времени и отсутствия ошибок информационного обмена осуществляется персоналом, имеющим стаж работы по данному виду измерений не менее 1 года, изучивших вышеуказанные документы и прошедшим обучение работы с блоком коррекции времени ЭНКС-2

• 5.3 Поверка трансформаторов тока, входящих в состав АИИС КУЭ, осуществляется персоналом, имеющим стаж работы по данному виду измерений не менее 1 года, изучившим документ ГОСТ 8.217-2003. «Трансформаторы тока. Методика поверки» и прошедшим обучение по проведению поверки в соответствии с указанным документом. Поверку проводят не менее двух специалистов, один из которых должен иметь удостоверение, подтверждающее право работы на установках до и свыше 1 000 В с группой по электробезопасности не ниже III.

• 5.4 Поверка трансформаторов напряжения, входящих в состав АИИС КУЭ, осуществляется персоналом, имеющим стаж работы по данному виду измерений не менее 1 года, изучившим документ «ГОСТ 8.216-2011. Трансформаторы напряжения. Методика поверки» и прошедшим обучение по проведению поверки в соответствии с указанным документом. Поверку проводят не менее двух специалистов, один из которых должен иметь удостоверение, подтверждающее право работы на установках до и свыше 1000 В с группой по электробезопасности не ниже III.

• 5.5 Поверка счетчиков, входящих в состав АИИС КУЭ, осуществляется персоналом, имеющим стаж работы по данному виду измерений не менее 1 года, изучившим методики поверки на счетчики и прошедшим обучение по проведению поверки в соответствии с указанными документами. Поверку проводят не менее двух специалистов, один из которых должен иметь удостоверение, подтверждающее право работы на установках до и свыше 1000 В с группой по электробезопасности не ниже III.

• 5.6 Измерение вторичной нагрузки измерительных трансформаторов тока, входящих в состав АИИС КУЭ, осуществляется персоналом, имеющим стаж работы по данному виду измерений не менее 1 года, изучившим документ МИ 3196-2018 и прошедшим обучение по проведению измерений в соответствии с указанным документом. Измерение проводят не менее двух специалистов, один из которых должен иметь удостоверение, подтверждающее право работы на установках до и свыше 1000 В с группой по электробезопасности не ниже III.

• 5.7  Измерение вторичной нагрузки измерительных трансформаторов напряжения, входящих в состав АИИС КУЭ, осуществляется персоналом, имеющим стаж работы по данному виду измерений не менее 1 года, изучившим документ МИ 3195-2018 и прошедшим обучение по проведению измерений в соответствии с указанным документом. Измерение проводят не менее двух специалистов, один из которых должен иметь удостоверение, подтверждающее право работы на установках до и свыше 1000 В с группой по электробезопасности не ниже III.

• 5.8  Измерение потерь напряжения в линии соединения счетчика с измерительным трансформатором напряжения, входящими в состав АИИС КУЭ, осуществляется персоналом, имеющим стаж работы по данному виду измерений не менее 1 года, изучившим документ МИ 3598-2018 в условиях эксплуатации» и прошедшим обучение по проведению измерений в соответствии с указанным документом. Измерение проводят не менее двух специалистов, один из которых должен иметь удостоверение, подтверждающее право работы на установках до и свыше 1000 В с группой по электробезопасности не ниже III.

ВНИМАНИЕ.

При проведении поверочных и измерительных работ должны присутствовать работники объекта, на котором размещены компоненты АИИС КУЭ, имеющие опыт работы и право на подключение и отключение эталонных и поверяемых средств измерений в соответствии со схемой поверки или с методикой выполнения измерений.

• 6.1 При проведении поверки должны быть соблюдены требования безопасности, установленные ГОСТ 12.2.007.0, ГОСТ 12.2.007.3, «Правилами техники безопасности при эксплуатации эксплуатации поверяемые

  эксплуатации электроустановок потребителей», «Правилами технической электроустановок потребителей», «Правилами по охране труда при электроустановок», а также требования безопасности на средства поверки, трансформаторы и счетчики, изложенные в их руководствах по эксплуатации.

• 6.2 Эталонные средства измерений, вспомогательные средства поверки и оборудование должны соответствовать требованиям ГОСТ 12.2.003, ГОСТ 12.2.007.3, ГОСТ Р 51321.1.

• 6.3 Все оперативные отключения и включения должны проводиться руководителем работ в соответствии с программой проведения работ, утвержденной в установленном порядке.

Условия поверки АИИС КУЭ должны соответствовать условиям ее эксплуатации, нормированным в технической документации, но не выходить за нормированные условия применения средств поверки.

• 8.1 Для проведения поверки представляют следующую документацию:

• - руководство пользователя АИИС КУЭ;

• - описание типа АИИС КУЭ;

• -  свидетельства о поверке измерительных компонентов, входящих в ИК, и свидетельство о предыдущей поверке системы (при периодической и внеочередной поверке);

• - паспорта-протоколы на ИК;

• - рабочие журналы АИИС КУЭ с данными по климатическим и иным условиям эксплуатации за интервал между поверками (только при периодической поверке).

• 8.2 Перед проведением поверки вьшолняют следующие подготовительные работы:

• - проводят организационно-технические мероприятия по обеспечению безопасности поверочных работ в соответствии с действующими правилами и ПУЭ;

• - проводят организационно-технические мероприятия по доступу поверителей и персонала энергообъектов к местам установки измерительных трансформаторов, счетчиков электроэнергии, серверу АИИС КУЭ для проведения работ по п.п. 9.1, 9.3, 9.4, 9.5, 9.9;

• -  организуют рабочее место для поверителя, для проведения работ по п.п. 9.2, 9.6, 9.7, 9.8;

• -  организуют рабочее место для поверителя, для проведения работ по п. 9.9.

• 9.1.1  Проверяют целостность корпусов и отсутствие видимых повреждений измерительных компонентов, наличие поверительных пломб и клейм.

• 9.1.2  Проверяют размещение измерительных компонентов, правильность схем подключения трансформаторов тока и напряжения к счетчикам электрической энергии; правильность прокладки проводных линий по проектной документации на АИИС КУЭ.

• 9.1.3  Проверяют соответствие типов и заводских номеров фактически использованных измерительных компонентов типам и заводским номерам, указанным в формуляре АИИС КУЭ.

При наличии несоответствий по п. 9.1 дальнейшие операции по поверке ИК прекращаются, АИИС КУЭ бракуется и вьшисывается извещение о непригодности.

Проверяют наличие свидетельств о поверке и срок их действия для всех измерительных компонентов: измерительных трансформаторов тока и напряжения, счетчиков электрической энергии.

При наличии несоответствий по п. 9.2 дальнейшие операции по поверке ИК прекращаются, АИИС КУЭ бракуется и выписывается извещение о непригодности.

• 9.3.1  Проверяют наличие и сохранность пломб поверительных и энергосбытовых организаций на счетчике и испытательной коробке. Проверяют наличие документов энергосбытовых организаций, подтверждающих правильность подключения счетчиков к цепям тока и напряжения, в частности, правильность чередования фаз. При отсутствии таких документов или нарушении (отсутствии) пломб проверяют правильность подключения счетчиков к цепям тока и напряжения (соответствие схем подключения - схемам, приведенным в паспорте на счетчик). Проверяют последовательность чередования фаз с помощью вольтамперфазометра. При проверке последовательности чередования фаз действуют в соответствии с указаниями, изложенными в руководстве по его эксплуатации.

• 9.3.2  Проверяют работу всех сегментов индикаторов, отсутствие кодов ошибок или предупреждений, прокрутку параметров в заданной последовательности.

• 9.3.3 Проверяют работоспособность оптического порта счетчика с помощью переносного компьютера. Преобразователь подключают к любому последовательному порту переносного компьютера. Опрашивают счетчик по установленному соединению. Опрос счетчика считается успешным, если получен отчет, содержащий данные, зарегистрированные счетчиком.

• 9.3.4  Проверяют соответствие индикации даты в счетчике календарной дате (число, месяц, год). Проверку осуществляют визуально или с помощью переносного компьютера через оптопорт.

При наличии несоответствий по п. 9.3 дальнейшие операции по поверке ИК прекращаются, АИИС КУЭ бракуется и вьшисывается извещение о непригодности.

• 9.4.1  Проводят опрос текущих показаний всех счетчиков электроэнергии.

• 9.4.2  Проверяют глубину хранения измерительной информации в центральных компьютерах (серверах) АИИС КУЭ.

• 9.4.3  Проверяют защиту программного обеспечения на центральных компьютерах (серверах) АИИС КУЭ от несанкционированного доступа. Для этого запускают на выполнение программу сбора данных и в поле “пароль” вводят неправильный код. Проверку считают успешной, если при вводе неправильного пароля программа не разрешает продолжать работу.

• 9.4.4  Проверяют работу аппаратных ключей. Выключают компьютер и снимают аппаратную защиту (отсоединяют ключ от порта компьютера). Включают компьютер, загружают

10 операционную систему и запускают программу. Проверку считают успешной, если получено сообщение об отсутствии «ключа защиты».

При наличии несоответствий по п. 9.4 дальнейшие операции по поверке ИК прекращаются, АИИС КУЭ бракуется и выписывается извещение о непригодности.

• 9.5.1 Проверка функционирования мультиплексоров (при их наличии)

Проверяют функционирование мультиплексоров с помощью переносного компьютера, подключенного к мультиплексору (группе мультиплексора) через кабель RS232, и специальной программы. Мультиплексор (группа мультиплексоров) считают работоспособным, если все счетчики, подключенные к данному мультиплексору (группе), были опрошены.

• 9.5.2 Проверка функционирования модемов (при их наличии)

Проверяют функционирование модемов, используя коммуникационные возможности специальных программ. Модемы считаются исправными в составе комплекса, если были установлены коммутируемые соединения и по установленным соединениям успешно прошел опрос счетчиков.

Допускается автономная проверка модемов с использованием тестового программного обеспечения.

• 9.5.3 Проверка функционирования адаптеров интерфейса (при их наличии)

Используя кабель RS232 подключают к адаптерам переносной компьютер с ПО. Проверка считается успешной, если удалось опросить все счетчики, подключенные к данному адаптеру.

При наличии несоответствий по п. 9.5 дальнейшие операции по поверке ИК прекращаются, АИИС КУЭ бракуется и выписывается извещение о непригодности.

• 9.6.1  Проверяют наличие и сохранность пломб поверительных и энергосбытовых организаций на клеммных соединениях, имеющихся на линии связи ТТ со счетчиком.

• 9.6.2  Проверяют наличие данных измерений мощности нагрузки вторичных цепей ТТ по МИ 3196-2018 с оформлением паспортов-протоколов по форме Приложения 11.5 ОАО «АТС». Ревизия ИК, а также утверждение паспортов-протоколов должны быть проведены в течение истекающего межповерочного интервала (для первичной поверки — не более 1 года до момента ее проведения).

При наличии несоответствий по п. 9.6 дальнейшие операции по поверке ИК прекращаются, АИИС КУЭ бракуется и выписывается извещение о непригодности.

• 9.7.1  Проверяют наличие и сохранность пломб поверительных и энергосбытовых организаций на клеммных соединениях, имеющихся на линии связи TH со счетчиком.

• 9.7.2  Проверяют наличие данных измерений мощности нагрузки вторичных цепей TH по МИ 3195-2018 с оформлением паспортов-протоколов по форме Приложения 11.5 ОАО «АТС». Ревизия ИК, а также утверждение паспортов-протоколов должны быть проведены в течение истекающего межповерочного интервала (для первичной поверки — не более 1 года до момента ее проведения).

При наличии несоответствий по п. 9.7 дальнейшие операции по поверке ИК прекращаются, АИИС КУЭ бракуется и выписывается извещение о непригодности.

• 9.8.1 Проверяют наличие данных измерений падения напряжения Пл в проводной линии связи для каждой фазы по утвержденному документу МИ 3598-2018 с оформлением паспортов-протоколов по форме Приложения 11.5 ОАО «АТС». Ревизия ИК, а также утверждение паспортов-протоколов должны быть проведены в течение истекающего межповерочного интервала (для первичной поверки - не более 1 года до момента ее проведения). Падение напряжения не должно превышать 0,25 % от номинального значения на вторичной обмотке TH.

При наличии несоответствий по п. 9.8 дальнейшие операции по поверке ИК прекращаются, АИИС КУЭ бракуется и выписывается извещение о непригодности.

• 9.9.1 Пределы смещений шкал времени компонентов СОЕВ относительно национальной шкалы времени UTC(SU) определяется в следующем порядке:

! усв-з ;

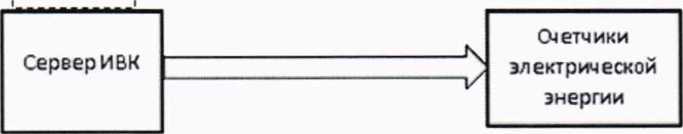

Рисунок 1

в соответствии со схемой, приведенной на рисунке 1, определяют пределы смещений шкалы времени сервера ИВК относительно национальной шкалы времени UTC(SU).

Подключив к серверу ИВК блок коррекции времени ЭНКС-2, определяют пределы смещений шкалы времени сервера ИВК относительно национальной шкалы времени UTC(SU).

По журналу событий сервера ИВК и счетчиков определяют смещение шкал времени сервер ИВК — счетчики электрической энергии, при этом анализируется не менее 10 периодов коррекции времени счетчика. За результат принимается максимальное значение.

Смещение шкалы времени СОЕВ АИИС КУЭ относительно национальной шкалы времени UTC(SU) определяется как результирующее значение величин: измеренного значения смещения шкалы времени сервера ИВК относительно национальной шкалы времени UTC(SU) и смещение шкал времени сервер ИВК - счетчики электрической энергии.

• 9.9.2 Смещение шкалы времени СОЕВ АИИС КУЭ относительно национальной шкалы времени UTC(SU) определяется по формуле:

(1)

где - предельное смещение шкалы времени сервера ИВК относительно национальной шкалы времени UTC(SU), с;

предельное смещение шкалы времени счетчика относительно сервера ИВК с;

- изменение хода часов счетчика с учетом предельных значении температур, указанных в рабочих условиях эксплуатации, с;

^сч

- предельное значение смещение шкалы времени счетчика относительно шкалы времени сервера ИВК, при превышении которого производится коррекция, с.

В случае если значение смещения шкал времени компонентов СОЕВ относительно национальной шкалы времени UTC(SU) полученного по п.9.9.1 и значения по п. 9.9.2 больше значения, заявленного в описании типа, АИИС КУЭ в части неисправных ИК бракуется.

Операция проверки отсутствия ошибок информационного обмена предусматривает экспериментальное подтверждение идентичности числовой измерительной информации в счетчиках электрической энергии (исходная информация), и памяти центрального компьютера (сервера СД), а также получения информации сервером СД от ИВК смежных АИИС КУЭ.

В момент проверки все технические средства, входящие в проверяемый ИК, должны быть включены.

• 9.10.1 На центральном компьютере (сервере СД) системы распечатывают значения активной и реактивной электрической энергии, зарегистрированные с 30-ти минутным интервалом за полные предшествующие дню проверки сутки по всем ИК. Проверяют наличие данных, соответствующих каждому 30-ти минутному интервалу времени. Пропуск данных не допускается за исключением случаев, когда этот пропуск был обусловлен отключением ИК или устраненным отказом какого-либо компонента системы.

• 9.10.2 Распечатывают журнал событий счетчика и отмечают моменты нарушения связи между измерительными компонентами системы. Проверяют сохранность измерительной информации в памяти центрального компьютера (сервере СД) АИИС КУЭ на тех интервалах времени, в течение которого была нарушена связь.

• 9.10.3 Распечатывают на центральном компьютере (сервере СД) профиль нагрузки за полные сутки, предшествующие дню поверки. Используя переносной компьютер, считывают через оптопорт профиль нагрузки за те же сутки, хранящийся в памяти счетчика. Различие значений активной (реактивной) мощности, хранящейся в памяти счетчика (с учетом коэффициентов трансформации измерительных трансформаторов) и базе данных центрального компьютера (сервера СД) не должно превышать двух единиц младшего разряда учтенного значения.

• 9.10.4 Рекомендуется вместе с проверкой по п. 9.10.3 сличать показания счетчика по активной и реактивной электрической энергии строго в конце получаса (часа) и сравнивать с данными, зарегистрированными в центральном компьютере (сервере СД) системы для того же момента времени. Для этого визуально или с помощью переносного компьютера через оптопорт считывают показания счетчика по активной и реактивной электрической энергии и сравнивают эти данные (с учетом коэффициентов трансформации измерительных трансформаторов), с показаниями зарегистрированными в центральном компьютере (сервере СД) системы. Расхождение не должно превьппать две единицы младшего разряда.

• 9.10.5 Проверяют на сервере СД наличие и полноту данных, получаемых от ИВК смежных АИИС КУЭ (коммерческие данные по каждому каналу учета смежных АИИС КУЭ за сутки в XML-формате). Пропуск данных не допускается, за исключением случаев, когда этот пропуск был обусловлен отказом по какой-либо смежной АИИС КУЭ (авария на смежной АИИС КУЭ, выход из строя ИВК смежной АИИС КУЭ и т.д.).

  п.

При наличии несоответствий по п. 9.10 дальнейшие операции по поверке ИК прекращаются, АИИС КУЭ бракуется и выписывается извещение о непригодности.

Проверка выполняется в соответствии с требованиями ГОСТ Р 8.564-2009 «геи. Требования к программному обеспечению средств измерений. Основные положения».

Операции проверки идентификационных данных программного обеспечения (далее - ПО) предусматривают экспериментальное подтверждение идентичности идентификационных данных ПО заявленным.

• 9.11.1 Убедиться что идентификационное наименование и номер версии ПО соответствуют заявленным в описании типа АИИС КУЭ.

• 9.11.2 Проверка цифрового идентификатора ПО.

На выделенных модулях ПО проверить Цифровые идентификаторы. Алгоритм вычисления цифрового идентификатора - MD5.

Проверка Цифрового идентификатора программного обеспечения происходит на сервере, где установлено ПО. Для чего нужно запустить менеджер файлов, позволяющих производить хэширование файлов. В менеджере файлов, необходимо открыть каталог и выделить необходимые файлы. Далее в закладке Файл Главного меню выбрать команду - Просчитать хэш. Получившиеся файлы в количестве, соответствующем выделенным файлам, содержат код MD5 в текстовом формате. Наименование файла MD5 строго соответствует наименованию файла, для которого проводилось хэширование.

Сведения об идентификационных данных (признаках) ПО СИ и методах его идентификации фиксируют в виде, представленном в таблице 2.

Таблица 2

• 10.1 На основании положительных результатов по пунктам раздела 9 вьшисывают свидетельство о поверке АИИС КУЭ в соответствии с Приказом Минпромторга России от 02.07.2015 г. № 1815. В приложении к свидетельству указывают перечень ИК.

• 10.2 При отрицательных результатах поверки АИИС КУЭ признается негодной к дальнейшей эксплуатации и на нее выдают извещение о непригодности в соответствии с Приказом Минпромторга России от 02.07.2015 г. № 1815 с указанием причин.
