Паспорт «Секундомер электронный с таймерным выходом СТЦ-1» (СТЦ-1-ПС)

I

с

))

-

-

Сдано в набор ilS.Q3'.64,      Подписано’к печати 23.07,84.

Бум.ага оберточная. Гарнитура литературная. Печать высо:-:ая.'’ Формат бум. 60x94‘Ло. Печ, л. 2. Заказ 2262, Тираж 1200. Бесплатно.

Межвузовская типография‘'(1) 'СППО-2 Управления издательств, полиграфии и книжной торговли Ленгорисполкома 193036, Ленинград, Московский вокзал, I платформа

СЕКУНДОМЕР ЭЛЕКТРОННЫЙ

ТАЙМЕРНЫМ ВЫХОДОМ

етц-1 ПАСГГОРТ СТЦ-1-ПС

©

Й связи с постоянной работой по совершенствованию секундомера, повышающей его надежность и' улучшающей условия эксплуатации, в конструкцию могут быть внесены незначительные изменения, не отраженные в настоящем издании.

/(*

1. ВВЕДЕНИЕ

(

• 1.1. Настоящий паспорт предназначен для изучения конст / рукции и принципа действия секундомера электронного таймерным выходом (в дальнейшем — секундомер) и правильной его эксплуатации.

• 2.1. Секундомер предназначен для измерения интервалов времени и формирования управляющего сигнала по истечении заданного интервала времени.

• 2.2. Секундомер может использоваться при проведении научно-исследовательских работ, контроле продукции, выдаче команд при управлении процессами, при спортивном хронометраже и т. д,

• 2.3. Секундомер должен использоваться при температуре окружающей среды от 5 до 40° С, относительной влажности 80при температуре 35° С и более низких температурах без конденсации влаги и атмосферном давлении от 84-10^ до 106,6-10^ Па. Прибор -допускает круглосуточную работу.

  ti

• 3.1. Предел допускаемого значения-погрешности измерения .интервалов времени без регулировки кварцевого генератора секундомера при температуре окружающего воздуха (20±5)°С не должен превышать за год хранения или за .2500 ч работы

±(20-10'6 1+0,001 с),

где Т — значение измеряемого интервала времени в ,с.

Вфемя хранения или наработки исчисляется с момента выпуска секундомера или с момента регулировки кварцевого генератора секундомера. Установка действительного значения частоты генератора должна производиться с относительной погрешностью не более ±5-IO"®.

• 3.2. Предел допускаемого значения погрешности измерения интервалов времени при температуре окружающего воздуха от 5 до 40’0 за год хранения или за 2500 ч работы* равен

±(45.10-6 1+0,001 с).

• 3.3. Действительное значение частоты кварцевого генератора секундомера может регулироваться в относительном диапазоне

±200.10-6.

• 3.4. Диапазон измерения и отработки интервалов времени от 0,1 до 999,999 с.

• 3.5. Диапазон показаний от 0 до 999,999 с.

• 3.6. Цена деления — 0,001 с.

• 3.7. Секундомер имеет таймерный выход двух типов; релейный на переключающем контакте и потенциальный.

  • 3.7.1. Напряжение потенциального выхода (30“®) В постоянного тока при сопротивлении нагрузки 300 Ом и (24± ±2,5)В при сопротивлении нагрузки 1000 Ом.

  • 3.7.2. Нагрузка релейного выхода — ток не более 2А при напряжении постоянного тока 30 В.

• 3.8. Погрешность отработки интервала времени на потенциальном выходе совпадает с погрешностью измерения интервалов времени, на релейном выходе превышает ее не более чем на 0,01 с,

• 3.9. Секундомер имеет выход знакопеременных импульсов

без скважности стабилизированной частоты 50 Гц напряжением (220    ) В, допускающий подключение нагрузки мощ

ностью до 5 В-А.

Относительное отклонение действительного значения частоты на выходе от номинального значения 50 Гц не должно. превышать относительного значения составляющей погрешности измерения интервалов времени, вносимой кварцевым генератором.

• 3.10. Сброс, запуск и останов секундомера может осуществляться вручную и дистанционно.

• 3.11. Секундомер в режиме «Внешний запуск» может работать от внешнего источника стабилизированной частоты 1000 кГц.

• 3.12. Секундомер обеспечивает два режима работы — после отработки заданного интервала времени продолжается счет, после отработки заданного интервала на индикаторе-фиксируется значение этого интервала.

• 3.13. Питание секундомера — сеть переменного тока напряжением (220 Ztss ) В, частотой (50±1) Гц.



  к



  		Гч
  	S;	(Ч.
  	5:	14.
  1-
  А

Орчмжемие 7

^аятичиоп riJS.17!002-0!

Соетчиа Pecofnuonui^

Cxmq. злеитричосаав приоципиазомйв

*1

Л/

Генератор завающий С^епа зяентри лесная оринцапиапенар

Таблица 1

со

9

При меча-ние

bш питания Гхта ^лрктринесная Г/риииипиалаиая

НинтвиП

!

Зашита

кая

кг *гЧи tg|>>

..-к е.--=-с>с --1' ii^-^-S3S4S4 ■f ллу.-.';‘?5 ■' ......ц

-StfiianaSpj^ >

1

Продолжение

Всего;

2,3910546

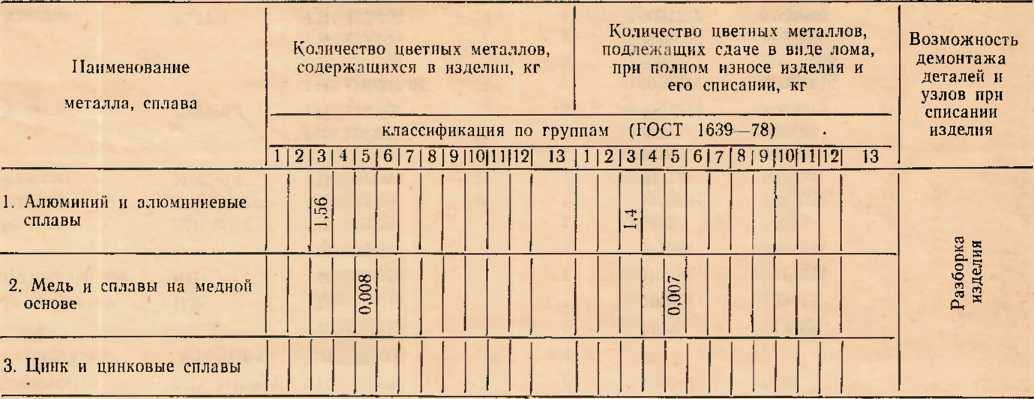

Ведомость

цветных металлов, содержащихся в изделии СТЦ-1

CaU’Ui n aSepHu cfKijfiSo.vspa

4!U

• 3.14. Мощность, потребляемая секундомером от источника питания, не более 75 В А.

• 3.15. Габаритные размеры, мм, не более 305x120x335.

• 3.16. Масса, кг, не более 6,5.

• 3.17. Сведения о содержании драгоценных металлов приведены в таблице

• 3.18. Сведения о содержании цветны.х металлов приведены в таблице 2.

  1.



  4. КОМПЛЕКТ ПОСТАВКИ

Секундомер электронный с таймерным выходом СТЦ-1 — 1 шт.

Паспорт — 1 экз.

Предохранитель ВП1-1-1А — 1 шт.

Вилка РП14А-21Ш6 — 1 шт.

• 5.1.

женин в виде десятичного счетчика, блока защиты цепей, цифрового табло и блока питания. Схемы электрические принципиальные секундомера и его узлов: блока питания, генератора задающего, блока защиты и счетчика десятичного, приведены соответственно в приложении 3—7.

• 5.2. Времязадающим устройством секундомера является кварцевый генератор. Стабилизированная частота кварцевого генератора КГ через вентили Д1, Д2 поступает на делитель частоты СТ 10-1 — СТ10-4, с выхода которого снимаются частоты 1 кГц и 50 Гц. Вентили Д1, Д2 обеспечивают подключение внешнего источника частоты в режиме «Внешний запуск». Дистанционный запуск и останов секундомера осуществляется коммутированием управляющих сигналов на вход декадного счетчика СТ 10-1.

• 5.3. Выходные импульсы генератора частотой 1 кГц поступают на шестиразрядный десятичный счетчик импульсов с выходным двоично-десятичным кодом 8-4-2-1. Этот код после дешифраторов ДС-1 и ДС-6 преобразуется в десятичный позиционный код, который управляет цифровыми индикаторами табло, а также поступает на программный переключатель ПП. который является по существу программоносителем. Шестизарядный программный переключатель предназначен для установки времени включения периферийных устройств. Код, поступающий со счетчика, сравнивается с кодом, установленным на программном переключателе. Момент равенст-

  Структурная схема секундомера приведена в прило-

  1. Функционально и конструктивно прибор выполнен пяти узлов: задающего генератора, шестиразрядного от перегрузок внешних

ва кодов выделяется шестивходовым логическим элементом ДЗ, сигнал с которого выводится на внешний разъем и поступает в блок защиты. В блоке защиты формируются и выводятся на внешний разъем сигналы таймерного выхода. При нажатии переключателя «Контроль» сигнал поступает непосредственно на вход декадного счетчика СТ 10-2 и счет прекращается. При этом содержимое счетчика, индицируемое на табло, должно полностью соответствовать В|ремени, установленному на программном переключателе. Таким образом^ осуществляется контроль правильности работы программного устройства.

• 6.1. При работе с секундомером необходимо соблюдать-правила техники безопасности, предусмотренные для лиц, обслуживающих установки с напряжением до 1000 В.

• 6.2. Перед подключением секундомера к сети переменного ■тока необходимо произвести его заземление.

• 7.1. После нахождения секундомера в условиях повышенной влажности или пониженной температуры необходимо выдержать его в нормальных условиях не менее 2 ч.

• 7.2. Подключите секундомер к сети переменного тока напряжен- L™         „птгжнм'загооеться ипдикато|

телем <   * При ЭТОМ ДОЛЖНЫ       i о     ^ОЗМОЖГ

• 7.3. iiuuic минутного прогрева секундомера нажмите кнопку «Сброс». При этом индикаторная лампа «Защита 220 В» должна погаснуть.

• 7.4. Проверьте правильность функционирования секундомера в режиме измерения интервалов времени в следующей последовательности:

• — при нажатии переключателя «Стоп» счет на секундомере должен прекратиться;

• — при нажатии переключателя «Уст. 0» на всех индикаторах должны устанавливаться «О».

• — при отжатии переключателя «Стоп» счет секундомера! должен возобновиться.

ПЕРЕЧЕНЬ ЭЛЕМЕНТОВ

к принципиальной электрической схеме десятичного счетчика

I

I

I

• 7.5. Проверку правильности функционирования секундо-■мера в режиме отработки интервалов времени производите в следующей последовательности:

• — нажмите переключатель «Контр.»;

• — установите на декадном переключателе интервал отработки;

• — осуществите последовательно останов, установку «О» и пуск секундомера;

• — после отработки заданного интервала времени секундомер должен прекратить счет;

• — показания секундомера на индикаторах должны соответствовать значению, установленному на декадном переключателе, а на таймерном выходе должен появиться потенциальный .сигнал напряжением ЗО-э В и контакты реле должны переключиться,

• 7.6. При работе следует учитывать возможность срабатывания таймерного выхода в момент отключения питания секундомера.

• 7.7. При использовании секундомера в режиме дистанционного управления подсоедините к выходному разъему секундомера, согласно схеме, приведенной в приложении 2, кабель от соответствующего устройства, обеспечивающего запуск, останов, установку нуля и сброс.

• 7.8. Останов секундомера осуществляется замыканием контактов № 2а и № 6а, на длительность останова секундомера, а запуск осуществляется размыканием указанных выше контактов.

• 7.9. Установка нуля осуществляется замыканием контактов № За и № 6а.

• 7.10. Сброс осуществляется замыканием контактов № Зс и № 6а и подачей логической единицы, напряжением от 2,4 до 5 В относительно контакта № ба на контакт № 6в,

• 7.11. Переходное сопротивление коммутирующего устройства должно быть:

• — при замыкании контактов — не более 150 Ом;

• — при размыкании контаков — не менее 100 кОм.

• 7.12. Для надежной работы секундомера цепи электричес

кого соединения его с устройством дистанционного управления выполнять экранированным проводом. Длина соединительного кабеля должна быть не более 10 м при сечении проводников не менее 0,14 мм2.                   ,

Секундомер не работает

Не горит лампа HI

Цифровое табло не светится

Нет выходного напря-н<ения 220 В 50 Гц

Нет выходного напряжения «30 В»

Не осуществляется дистанционное управление Погрешность измерения и отработки интервалов Времени превышает предельно допустимую

Вышел из строя предохранитель FI

Неисправен переключатель SI

Обрыв в кабеле питания

Неисправен стабилизатор + 220 в

Вышли из строя транзисторы Уб, \’7, VI3..., VI6 блока защиты

Неисправен стабилизатор + 30 В

Заменить предохранитель

Заменить переключатель

Устранить обрыв

Проверить исправность транзисторов V2, V3. блока питания

Заменить транзисторы

Проверить исправность транзисторов V8, V9 блока питания

Заменить транзисторы

Переменным конденсатором С2 кварцевого генератора установить требуемое значение частоты по частотомеру

-Рс таймерным выходом СТЦ-1 ,*Т4Соответствует техническим условиям 77 и признан годным для эксплуатации.

3^   /С?   1985" г.

/

I

месяцев ра-

J к

6-

Примечание

24

27

33

39

кОм кОм кОм кОм

В случае обнаружения дефекта при работе секундомера в период гарантийного срока, необходимо составить технически обоснованный акт и направить его в адрес завода: 191126, Ленинград, ул. Достоевского, 44, ЛОЗ «.Хронотрон»,

В акте обязательно указать номер прибора и год выпуска.

Секундомер должен храниться в упаковке завода-изготовителя в закрытых помещениях с искусственно регулируемыми климатическими условиями с температурой окружающего воздуха от 1 до 40° С и относительной влажностью до 80%.

Секундомер, упакованный в транспортную тару, допускает транспортирование при температуре от минус 60 до плюс 50° С на любое расстояние любым видом транспорта.

При транспортировании должно быть исключено непосредственное воздействие атмосферных осадков и возможность механических повреждений.

Настоящий раздел устанавливает методы и средства первичной и периодической поверок секундомера.

• 13.1. Операции и средства поверки.

При проведении поверки должны выполняться операции и применяться средства поверки, указанные в таблице.

• 13.2. Условия поверки.

При проведении поверки должны соблюдаться следующие условия:

• - те.мпература окружающего воздуха (20±5)~С;

• — относительная влажность до 80%;

• — атмосферное давление от 84-10^ до 106,6-10^-Па.

• 13.3. Подготовка к поверке.

Перед проведением поверки должны быть выполнены следующие основные работы:

• - после нахождения секундомера в условиях повышенной влажности или пониженной температуры необходимо выдержать его в нормальных климатических условиях не ме-fiee 2 ч.

Перед включением в цепь секундомер должен быть заземлен.

• 13.4. Проведение поверки.

• 13.4.1. Внешний осмотр.

При проведении внешнего осмотра должно быть установлено отсутствие механических повреждений, проверка комплектности.

• 13.4.2. Опробование.

  методике пп.

Опробование секундомера производится по 7,2; 7.3; 7.4; 7.5; 7.6; 7.7 паспорта.

Примечание.

Проверка правильности функционирования цнонном управлении может производиться с помощью устройства (приложение 2) в следующей последовательности;

• — при включении переключателя S2 в положение «Стоп», счет на секундомере должен прекратиться

-- при нажатии переключателей S4 «Уст. 0» па всех индикаторах должны устанавливаться «0»;

• — при нажатии переключателя S3 «Защита сбр.» световой индикатор «Защита 220 В» должен погаснуть;

• — при включении переключателя S2 в положение «Пуск» счет секундомера должен возобновиться.

• 13.4.3. Определение метрологических параметров.

• 13.4.3.1. Определение погрешности измерения интервалов времени осуществляется с помощью счетчика импульсов Ф588, работающего в режиме суммирования частоты 10 кГц 12

  Обозначение (приложение 5) 1		. Наименование	Кол-во	Примечание
  С1*		Конденсатор КТ-1-М750-33 пФ +5% ГОСТ 23385-78	1	15 пФ; 68 пФ
  С2		Конденсатор КПК-МП-8/30 ГОСТ 5.500-73	1
  СЗ		Конденсатор К50-6-10-50 ОЖО.464.031ТУ	I
  С4 ... С9, СЮ*		Конденсатор КД-26-Н90- -0,015 мкФ ^20 ГОСТ 23390 78	7
  L1		Дроссель высокочастотный ДПМЗ-0,1-500 ^5% Пе0.477,006ТУ	I
  VI .	,V6	Транзистор КТ315Е ЖК3.365.200ТУ	6
  В		Резонатор III В-15БТ-999,9 кГц-С2/35 ГОСТ 11599-67	1
  Д1		Микросхема К155ЛАЗ 6К0.348.006ТУ	1
  Д2.	.Д5	Микросхема К155ИЕ1 6КО.348.006ТУ	4
  Д6		Микросхема К155ТМ2 6КО.348.006ТУ	1

I

к принципиальной электрической схеме задающего генератора

Обозначе-

с относительным отклонением действительного значения частоты от номинального значения не более 1 • 10”®. Одновременный пуск и останов секундомера и счетчика осуществляется с помощью тумблера S2. Соединение приборов осуществляется по схеме приложения 2. Проверка производится на интервалах 1; 10; 100; 500 и 990 с. Интервалы времени задаются вручную с погрешностью не более ±0,2 с. Погрешность измерения интервалов времени не должна превышать указанной в пп. 3.1; 3.2.

• 13.4.3.2. Определение погрешности отработки интервалов

времени производится с помощью счетчика импульсов Ф588, работающего в режиме суммирования частоты 10 кГц с относительным отклонением действительного значения частоты от номинального значения не 'более МО"*. Одновременный пуск секундомера и счетчика импульсов осуществляется е помощью тумблера S2, а останов по сигналу с потенциального таймерного выхода. Соединение приборов осуществляется по схеме приложения 2. Проверка производится на всех оцифрованных интервалах 111, 111 с; 222, 222 с и т. д. Погрешность не должна превышать указанной в п. 3.8.  ,

• 13.4.3.3. Проверка напряжения на выходе «220В 50 Гц» производится с помощью вольтметра ВЗ-38.

• 13.4.3.4. Проверка частоты следования импульсов на выходе «220 В 50 Гц» производится с помощью частотомера 43-35 в режиме измерения периода, при этом множитель периода установить в положение Ю^. Период следования импульсов не должен отличаться от номинального более, чем на ±0,1-10“^ с.

Примечание.

Если погрешность измерения и отработка интервалов времени превышает ±{5-10“®Т+0,001 с), то переменным конденсатором С2 или подборочным конденсатором С1 на плате задающего генератора произвести подстройку частоты. При этом определение погрешности частоты следует производить по периоду следования импульсов на выходе «220 В 50 Гц» по методике пункта 13.4.3.4.

• 13.4.3.5. Проверка напряжения на таймерном потенциальном выходе производится с помощью вольтметра ВЗ-38 после отработки заданного интервала.

• 13.5. Поверку секундомера производить не реже одного раза в год.

• 13.6. Результаты поверки оформляются в установленном порядке.

14. КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ ПЕРЕЧЕНЬ

рекомендуемых контрольно-измерительных приборов, применяемых при настройке и поверке секундомера

ПРИМЕЧАНИЕ. Допускается применение аналогичных приборов классом точности, не )шн<е указанных.

Секундомер-таймер СТЦ-1 заводской №.....

в эксплуатацию «    »             198 г.

Приложение I. Секундомер электронный. Схема структурная.

Приложение 2. Схема поверки секундомера.

Приложение 3. Секундомер электронный с таймерным выходом СТЦ-1. Схема электрическая принципиальная.

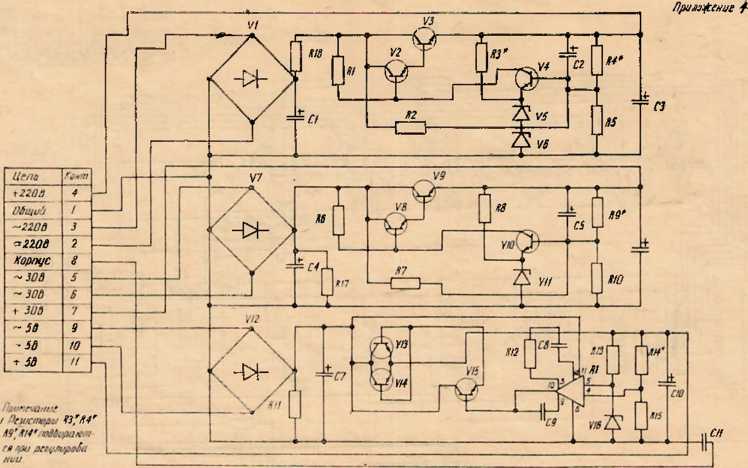

Приложение 4. Блок питания. Схема электрическая принципиальная.

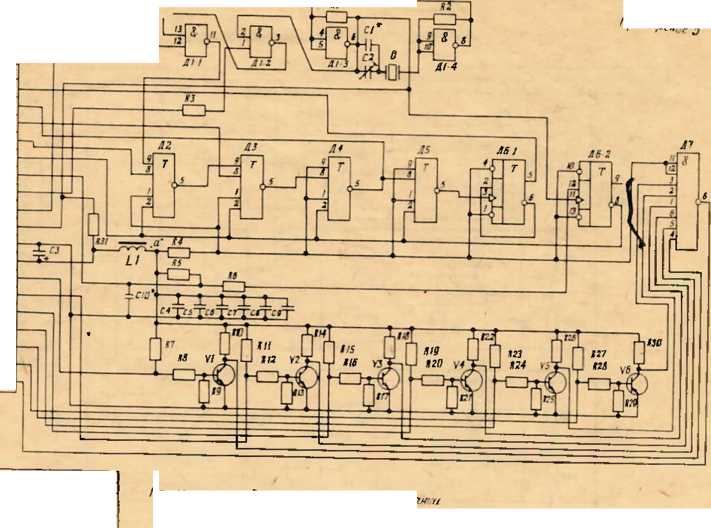

Приложение 5. Генератор задающий. Схема электрическая принципиальная.

Приложение 6. Блок защиты. Схема электрическая принципиальная.

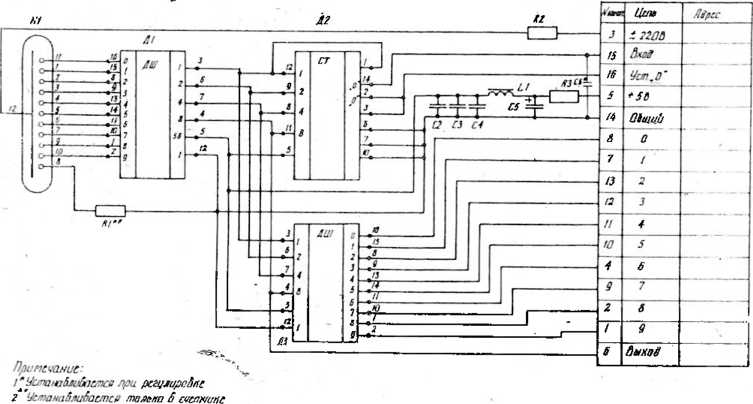

Приложение 7. Счетчик десятичный. Схема электрическая принципиальная.

• 17.1. На секундомере нанесена маркировка, указывающая:

• — обозначение секундомера;

• — номер секундомера;

• — дату выпуска.

• 17.2. Секундомер пломбируется мастичной пломбой.

  Обозначение (приложение 4)		Наименование	Кол-во	Примечание
  С4		Конденсатор K5O-6-50-I0OO ОЖО,464.031ТУ	•1
  С5		Конденсатор К50-6-50-1 ОЖО,464.031ТУ	1
  С6		Конденсатор К50-6-50-50 ОЖО,464,031ТУ	1
  С7		Конденсатор К50-6-10-4000 ОЖО.464.031ТУ	1
  С9		Конденсатор КД-26-Н20'-2'200 пФ ГОСТ 23390-78	1
  С9		Конденсатор КД-26-Н20-1000 пФ ГОСТ 23390-78	1
  СЮ		Конденсатор К50-6-10-2000 ОЖО.464.031ТУ	1
  СИ		Конденсатор МБМ-160-0,05 4-20% ГОСТ 23232-78	1
  VI		Диод КЦ405А УФО.ЗЗб.ООбТУ	I
  V2.	..V4	Транзистор КТ604БМ аАО.ЗЖ.ЗЗоТУ	3
  V5		Стабилитрон КС62ОА ГОСТ 17126-76	1
  V6		Стабилитрон Д817Б ГОСТ 17126-76	1
  V7		Диод КЦ405Г УФО.ЗЗб.ООбТУ	1
  V8, V9		Транзистор КТ807Б Ге3.365.005ТУ	2
  V10		Транзистор КТ315В ЖК3.365.200ТУ	I
  VII		Стабилитрон Д814Д аАо.336.207ТУ	1	1
  V12		Диод КЦ405Г УФО.ЗЗб.ООбТУ	I
  V13.	.VI5	Транзистор КТ807Б Ге3.365.005ТУ	3
  VI6		Стабилитрон КС-139А СМ3.362.812ТУ	I
  А1		Микросхема К553 УД1А 6КО,348.260ТУ	1

/

ПЕРЕЧЕНЬ ЭЛЕМЕНТОВ

к электрической принципиальной схеме блока питания

I

C2

Конденсатор К50-6-50-1

ОЖО.464.031ТУ

Конденсатор К50'-12-350-20

ОЖО.464.079ТУ

t

ПЕРЕЧЕНЬ ЭЛЕМЕНТОВ к электрической принципиальной схеме

2—2262

17
