Паспорт «Тераомметр-пикоамперметр ЕК6-11» (2438-69)

ОПИСАНИЕ, ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

И ПАСПОРТ

30 —100--300 Мом —1—3 —10 —30--100

• — 300 Гом—1—3 Том при испытательных напряжениях 2,5 — 5 — 7,5 —10 в;

300 Мом~-1 —3 —10—30 —100 —300 Гом

• — 1—3—10 — 30 Том при испытательных напряжениях 25 — 50 — 75—100 в;

  в)

3—10 — 30—100 — 300 Гом — 1—3—10 — 30 —100 — 300 Том при испытательных напряжениях 250 — 500 — 750 —1000 в.

Пределы измерения токов 300 — 100 — 30—10 — 3—1 наноампер, 300 —100 — 30 —10 — 3 пикоампера.

Нормальными условиями эксплуатации прибора являются:

а)

температура окружающего воздуха от 283 до 308 °К (от +10 до +35 °C);

атмосферное давление 10^+;4'10з н/м2 (750± 30 мм рт. ст.);

относительная влажность окружающего воздуха до 80% при температуре 293 °К ( + 20 °C); питание от сети переменного тока 220 в±10% частотой 50гц±1%: содержание гармоник до 5%;

отсутствие мгновенных изменений напряжения сети и мощных магнитных и электрических полей.

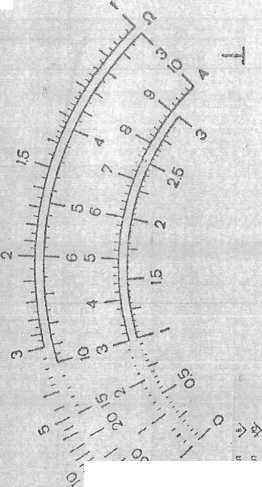

Основная погрешность измерения сопротивлений, выраженная в процентах от длины рабочей части шкалы прибора (83 мм), не превышает ±6,0%

на пределах 30, 100, 300 Мом и 1 Гом и ±10% на остальных пределах измерения.

Примечание. На пределах 3 Том X 1: 3 Том X Ю; 3 Том X 100 прибор работает как индикатор. При этом погрешность ориентировочно равна ±30%.

Основная погрешность измерения сопротивлений, выраженная в процентах от измеряемой величины, определяется по формуле:

(Зпока»

у,— + й — 1

и пред

где: илоказ — измеренная величина сопротивления;

Ь'прсд — предел измерения;

б — основная погрешность, выраженная в процентах от длины рабочей части шкалы прибора (±6 или ±10%).

• 1.3.6.  Основная погрешность измерения тока, выраженная в процентах от конечного значения рабочей части шкалы, не превышает ±6% на пределах измерения 300, 100, 30 и 10 наноампер, ±10 % на остальных, пределах и.змерепия.

Основная погрешность и.змерепия тона, выраженная в процентах от измеряемой величины, определяется по формуле:

Ичрсд ,  .     ,

р Л — 1

и н о к а 3

где: Llopca — предел измерения;

ипоказ — измеренная величина тока;

б — основная погрешность, выраженная в % от конечного значения рабочей части шкалы (±6 или ±10%).

• 1.3.7.  Испытательные напряжения, выдаваемые встроенным в прибор источником: 2,5 -5'—7,5 —10-25 — 50 — 75—100 — 250 — 500 в.

Отклонение величины испытательных напряжений от номинала не превышает ±5% при изменении напряжения питания на ±10%.

• 1.3.8.  Испытательные напряжения, выдаваемые придаваемым к прибору высокостабильным внешним

источником; 5 — 7,5— 10  25 — 50 — 75— 100 —

250—500 в, а при специальном заказе; 5 — 7,5 — 10 — 25 — 50 — 75—100 — 250 — 500 — 750 — 1000 в.

Отклонение величины испытательных напряжений внешнего источника от номинала не превышает ±15%.

Отклонение величины испытательных напряжений от номинала не влияет на погрешность измерения, поскольку имеется калибровка прибора при всех испытательных напряжениях при работе как со встроенным, так и с внешним источником. По положению лимба калибровочного можно отсчитать 7о отклонения напряжения от номинала.

• 1.3.9. Максимальное время измерения

изоляции конденсаторов с постоянной времени до 10® сек не превышает 2 мин.

• 1.3.10. Падение напряжения на входе прибора при измерении тока не превышает 100 мкв.

• 1.3.11. Дрейф нуля при измерении тока на самом чувствительном пределе измерения не превышает 0,1 пнкоампера за 24 часа работы после 3-часового прогрева.

• 1.3.12. При изменении напряжения питания прибора на ±10% погрешность измерения не превышает допускаемой основной погрешности как при измерении сопротивлений, так и при измерении токов.

• 1.3.13. Изменение показаний прибора, вызванное отклонением температуры окружающего воздуха в пределах от 293±5°К {±20±5°С) до 283 и до 308 °К (до +10 и до +35 °C) не превышает половины основной погрешности как при измерении сопротивлений, так и при измерении токов на каждые 10° изменения температуры.

  1.3.14.

Прибор готов к работе через 30 минут с момента его включения.

Среднее расчетное время безотказной работы прибора составляет 800 часов.

Потребляемая прибором мощность не превышает

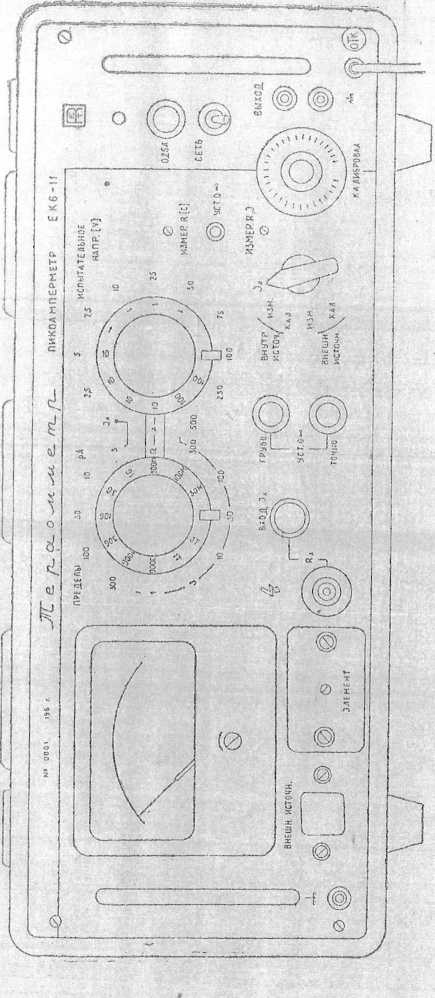

ренний) и рода работы (калибровка, измерение сопротивления, измерение тока) с гравировкой

ВНЕШ. ИСТОЧНИК ВНУТР. ИСТОЧНИК

« КАЛ. ИЗМ.            КАЛ. ИЗМ. Н

ключ с гравировкой «ИЗМЕР.В (С); УСТ 0 оо. ИЗМЕР. R. I»:

клемма заземления прибора, обозначенная « — »; держатель предохранителя;

ручка тумблера для включения сети; индикаторная лампа;

сетевой шнур.

К прибору придается мера для экранирования другого объекта. Камера жение на измеряемый объект будет поступать только тогда, когда камера закрыта и доступа к объекту нет. При открывании крышки камеры выводы испытываемого объекта автоматически закорачиваются и он полностью разряжается.

1.5. ПРИНЦИП действия и описание электрической схемы

Сопротивление изоляции конденсатора измеряется по току утечки конденсатора, который создает падение напряжения на входном сопротивлении усилителя постоянного тока. Усилитель постоянного тока построен по схеме с преобразователем напряжения и охвачен глубокой параллельной отрицательной обратной связью. Глубина обратной связи 10 000.

Конденсатор «С», сопротивление изоляции которого измеряется, заряжается при замкнутом ключе «К» до напряжения, устанавливаемого по желанию, оператора на выходе источника испытательных напряжений. После этого ключ «К» размыкает входную цепь усилителя и на вход последнего подается сигнал, вызванный измеряемым током утечки конденсатора во входной цепи усилителя.

Этот сигнал преобразуется преобразователем — динамическим конденсатором С] — в переменное напряжение.

З'силивается усилителем переменного тока и выпрямляется синхронным детектором. На выходе усилителя имеется стрелочный прибор, шкала которого отградуирована в единицах сопротивления и тока.

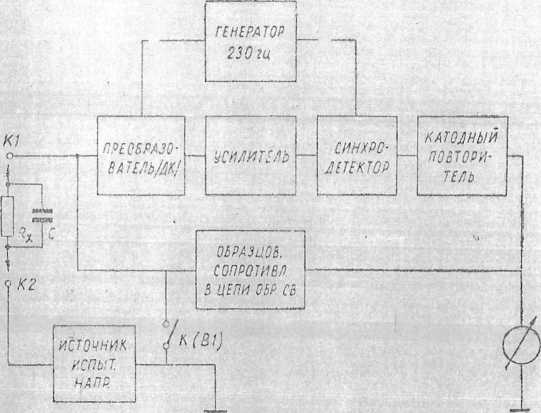

Блок-схема прибора приведена на рис. 1.

При измерении сопротивления изоляции конденсаторов схема прибора соответствует схеме дифференцирования, усиливающей все переменные составляющие входного сигнала приблизительно во столько раз, какова глубина обратной связи усилителя 10 000).

По этой причине измерение сопротивления изоляции конденсаторов с большой постоянной времени можно проводить только с высокостабильным батарейным источником испытательных напряжений, придаваемым к прибору. Встроенный в прибор электронный источник испытательных напряжений используется при измерении сопротивления изоляции объектов с малой постоянной времени (до 100 сек) и обычных омических сопротивлений.

Принцип работы прибора в качестве, пикоамперметра такой же, как при измерении сопротивлений. Измеряемый ток создает падение напряжения на входном сопротивлении усилителя постоянного тока.

Для защиты динамического конденсатора и других элементов входной цепи от перегрузки в случае короткого замыкания в измеряемом конденсаторе применяется неоновая лампа Л| и ограничивающий резистор R2.

Усилитель переменного напряжения состоит из пяти усилительных каскадов, построенных на лампах Л2, Л3 и V2 Л4. Триод лампы Л2 в первом каскаде усилителя работает катодным повторителем в электрометрическом режиме. Максимальный коэффициент усиления усилителя около 500 000. Для регулировки коэффициента усиления введена местная обратная связь, охватывающая три усилительных каскада. Диапазон регулирования усиления 30 дб.

Синхродетектор работает по принципу удвоения напряжения, и построен на диодах Д, —Д4. Для выравнивания сопротивлений плеч моста последовательно с диодами включены резисторы R34, R35, Rag и R39.

За синхродетектором следует катодный повторитель постоянного тока, собранный на второй половине лампы Л^. В цепи катода этой, лампы находится потенциометр калибровки R45 и стрелочный прибор ИП.

Генератор прямоугольного напряжения 230 гц, служащий для возбуждения преобразователя и подачи напряжения на синхродетектор, построен по схеме самовозбуждения на двух полупроводниковых триодах ПП) и ППо. Для подстройки частоты генератора используется потенциометр Дэ,.

Питание генератора осуществляется от электронного стабилизатора, собранного на полупроводниковых триодах ПП3, ПП4 и ПП5. От этого же стабилизатора, питается цепь накала лампы Лг-

Резисторы в цепи обратной связи R51...R70, переключаемые в зависимости от предела измерения, подобраны с точностью ±1%. Для увеличения стабильности показаний при измерениях параллельно каждому образцовому резистору" подключается емкость С22 или С20 — Сзг- Величины конденсаторов С22 и 0,6 — С32 рассчитаны, исходя из заданной постоянной времени прибора.

Питание анодных цепей каскадов осуществляется напряжением, стабилизированным газоразрядными стабилн-.заторамп Л5 и Jig. включенными последовательно.

1.6. ОБЩИЕ УКАЗАНИЯ

Прибор, подготовленный щают в картонную коробку между стенками прибора п риалом. Вместе с прибором тельной технической документацией, укладочные ящики, в картонные коробки не помещают. Перед помещением в транспортный ящик швы коробки заклеивают оберточной бумагой. После этого картонные коробки или укладочные ящики с приборами размещают в транспортном ящике. Пространство между стенками, дном и крышкой транспортного ящика и поверхностью коробки или укладочного ящика заполняют до уплотнения древес-н’ой стружкой или другими, разрешенными для этих целей, материалами. Транспортные ящики после крепления стальной лентой или проволокой пломбируют и па них проставляют знаки, указывающие на условия транспортировки.

Необходимо работать с заземленным прибором. Для заземления на передней панели прибора имеется специальная клемма, обозначенная « jja »■

Перечень наиболее часто встречающихся неисправностей с указанием вероятных причин и методов их устранения приведен в таблице:

2.5. УКАЗАНИЕ ПО ПОВЕРКЕ

В поверку входят:

а) внешний осмотр и проверка работоспособности прибора;

б) поверка погрешности прибора.

Для проверки прибора необходима следующая аппаратура;

а)

температура окружающего воздуха 293±5°К (4-20 ± 5°С);

атмосферное давление 10®±4-10з н/м^ (750±30 мм рт. ст.);

относительная влажность 65±15%; напряжения питающей сети 20 в±2%;

частота питающей сети 50±0,5 гц и содержание гармоник до 5%:

прибор должен быть подвергнут прогреву не менее 30 мин.

Основная погрешность измерения сопротивлений проверяется на пределе измерения 30 Мом в точках 3, 4, 5, 6 и 10, на пределе измерения 100 Мом в точках 1, 1,5, 2 и 3, па остальных пределах только на конечной отметке шкал 1 и 3. Основная погрешность определяется как с внутренним, так и с внешним источником. Основная погрешность измерения определяется как наибольшая (по абсолютному значению) разность между показаниями прибора

и действительным значением образцовых сопротивлений, полученная в результате 2 — 3 измерений на поверяемой отметке шкалы и отнесенная к длине рабочей части шкалы в %.

Величины испытательных напряжений встроенного источника проверяются прибором В2-11 с делителем 1:1000, включенным между гнездом Шг «^» и корпусом (клемма ).

Основная погрешность измерения тока поверяется на пределах измерения 300 и 1QQ наноампер jja всех ^оцифрованных отметках впкалы^ Поверка ^отзводитсд. при помощи установки "ВП2~'и'"тсгаюго сопротивления вели-чиной_,4.00 Мом, составленного из магазина сопротивлений МСШ-70-3, руководствуясь следующей таблицей:

Значение тока является частным от деления напряжения источника на величину сопротивления, включенного последовательно с источником на вход прибора.

Результаты поверки фиксируются в протоколах, составленных по приводимым нинсе формам.

а) Определение основной погрешности измерения сопротивления

6) Определение основной погрешности измерения тока

Прибор №

•• я

2.6. ХРАНЕНИЕ И ТРАНСПОРТИРОВАНИЕ

Изделия, поступающие иа склад предприятня-по-требителя 4i предназначенные для эксплуатации ранее шесп! месяцев со дня поступления, от транс- . : портной упаковки могут не бсвобождаться и хра-Ш!ТЬСЯ 3 упаковзыпом: виде.                 у . <      :

Изделия, прибывающие для длительного хранения, : продолжительностью’ более’ шести, месяцев. ■ у содернсатся освобожденными от транспортной упа* ’ ковви, в помощеищт прм.влйжиосиг, да,80^«’^” < температурой в пределах от 283*К до ЗОЙ^К (4-10 до 4^36*0 при 'OtcyfCTBiW;п йоэдухе иыяи, паровУ с кнслотн1целочей.атакжегазов,.вызьшающихкор-розию. ;У                                     '

Транспортирование эйектроизмерктельных приборов в транспортных ящиках по железньгм дорогам должно производиться в, закрытых вагонах. ■

Окна вагЫюв .должны быть "Шфыты. ’ Вагон должен-быть ЧИСТЬ! м. НЩ дрпускается трацепрртн' рованйе в вагонах, перевозивших активно - дей-; ствующио хп.мнкаты, а также в вагонах с налнчн-, ем цементной и угольной пыля,?

Расстановка п креплеяне тракспортны.ч ящиков с приборами в вагонах и других транспортных средствах должны обеспечивать устойчивое положение при следовании, в-nyTJi, отсутствие смещения и ударов друг о друга.

2.о.о. Про традалк-ртигшвоиии открьмы.м оиогранспор

то>: ЯЩИК!; е               ло.и-клгч' йкпь кзкрогтьг

3. ПРИЛОЖЕНИЯ

Тр. 1

Г

Тр. 2

25
