Методика поверки «ГСИ. Блоки регулирования малогабаритные БРМ» (АВБП.426469.241 РЭ)

И.о. директора ФБУ «Омский ЦСМ»

А.В. Бессонов

с Изменением № 1

г. Омск

2020 г.

Б.1 Общие положения

Б. 1.1 Настоящая методика поверки распространяется на блоки регулирования малогабаритные БРМ (далее - БРМ).

Б. 1.2 Интервал между поверками - два года

Б. 1.3 Допускается проведение поверки отдельных измерительных каналов из состава БРМ в соответствии с заявлением владельца БРМ.

Б. 1.3 (Измененная редакция, Изм. №1)

Б.2 Операции поверки

Б.2.1 При проведении поверки должны выполняться операции, указанные в таблице Б.1. Таблица Б.1

Б.2.2 Если при проведении той или иной операции поверки получен отрицательный результат, поверку прекращают, БРМ признается непригодным к дальнейшей эксплуатации, выдается извещение о непригодности, с указанием причин непригодности в соответствии с приложением 2 Приказа Минпромторга РФ от 02.07.2015 г. №1815.

Б.З Средства поверки

Б.3.1 При проведении поверки применяют основные и вспомогательные средства поверки, приведенные в таблице Б.2.

Б.З.2 Все средства измерений должны быть исправны, поверены и иметь действующие свидетельства о поверке или оттиск поверительного клейма на приборе или в технической документации.

Б.3.3 Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик БРМ с требуемой точностью.

Таблица Б.2

Б.4 Требования безопасности

Б.4.1 По способу защиты человека от поражения электрическим током БРМ относится к классу 01 по ГОСТ 12.2.007.0-75.

Б.4.2 При поверке БРМ необходимо выполнять следующие правила:

• - к работам по поверке должны допускаться лица, имеющие квалификационную группу не ниже третьей по технике безопасности и соблюдающие действующие «Правила технической эксплуатации потребителей» и «Правила техники безопасности при эксплуатации электроустановок потребителей»;

• - при проведении работ, связанных с перепайкой, необходимо пользоваться паяльником, рассчитанным на напряжение не выше 36 В. включенным через понижающий трансформатор, корпус и вторичная обмотка которого заземлены. Использование автотрансформатора для этой цели запрещается;

• - подключение БРМ к схеме поверки необходимо производить при отключенном напряжении питающей сети;

• - шнуры и провода, применяемые для подключения к БРМ измерительных приборов, не должны иметь повреждений изоляции и оголенных участков;

• - при поверке БРМ необходимо пользоваться соответствующими приборами, соблюдая меры безопасности, указанными в руководстве по эксплуатации на эти приборы.

Б.5 Условия поверки

При проведении поверки должны соблюдаться следующие условия:

• - температура окружающего воздуха, °C

  20±5;

  от 30 до 80; от 84,0 до 106.7;

  от 187 до 242;

  50±1.

• - относительная влажность окружающего воздуха. %

• - атмосферное давление, кПа

• - напряжение питающей сети переменного тока. В

• - частота питающей сети переменного тока. Гц

Б.6 Подготовка к поверке

Перед проведением поверки необходимо подготовить БРМ к работе согласно разделу 4 настоящего РЭ, средства поверки - в соответствии с указаниями эксплуатационной документации на эти средства.

Б.7 Проведение поверки

Б.7.1 Внешний осмотр

Б.7.1.1 Проверить наличие паспорта, руководства по эксплуатации и свидетельства о предыдущей поверке (для БРМ. находящихся в эксплуатации).

Б. 7.1.2 Проверить надписи на панели БРМ, они должны быть четкими и ясными.

Б.7.1.3 Убедиться в отсутствии загрязнений и механических дефектов, влияющих на работу БРМ.

Б.7.2 Проверка электрической прочности изоляции

Б.7.2.1 Проверку электрической прочности изоляции между входными цепями и лицевой панелью БРМ проводить в следующей последовательности:

• - соединить контакты соединителей ХРЗ и XS10;

• - приложить напряжение переменного тока 350 В (среднеквадратическое значение) между соединенными вместе контактами соединителей ХРЗ и XS10 и лицевой панелью БРМ. Испытательное напряжение следует повышать плавно, начиная с нуля до испытательного в течение времени, допускающего возможность отсчета показаний вольтметра, но не более 30 с.

• - выдержать действие испытательного напряжения в течение 1 мин. затем напряжение снизить до нуля.

Б. 7.2 (Измененная редакция, Изм. №1)

Б.7.2.2 Результат проверки считается удовлетворительным, если не произошло пробоя или перекрытия изоляции.

Б.7.3 Проверка электрического сопротивления изоляции

Б.7.3.1 Проверку электрического сопротивления изоляции между входными цепями и лицевой панелью БРМ проводить в следующей последовательности:

• - соединить контакты соединителей ХРЗ и XS 10;

• - приложить при помощи мегаомметра испытательное напряжение 100 В между соединенными вместе контактами соединителей ХРЗ и XS10 и лицевой панелью БРМ. Показания, определяющие электрическое сопротивление изоляции, следует отсчитывать по истечении 1 мин после приложения напряжения или меньшего времени, за которое показания мегаомметра практически установятся.

Б.7.3.2 Проверку электрического сопротивления изоляции между входными цепями гальванически разделенных каналов проводить в следующей последовательности:

• - приложить при помощи мегаомметра испытательное напряжение 100 В поочередно между группами соединенных вместе контактов соединителя ХРЗ в соответствии с таблицей Б.З;

• - зарегистрировать значение сопротивления изоляции.

Таблица Б.З

Б.7.3.3 Результат проверки считается удовлетворительным, если:

• - электрическое сопротивление изоляции между входными цепями БРМ и лицевой панелью БРМ составляет не менее 20 МОм;

• - электрическое сопротивление изоляции между каждой из пар контактов составляет не менее 100 МОм.

Б.7.4 Опробование

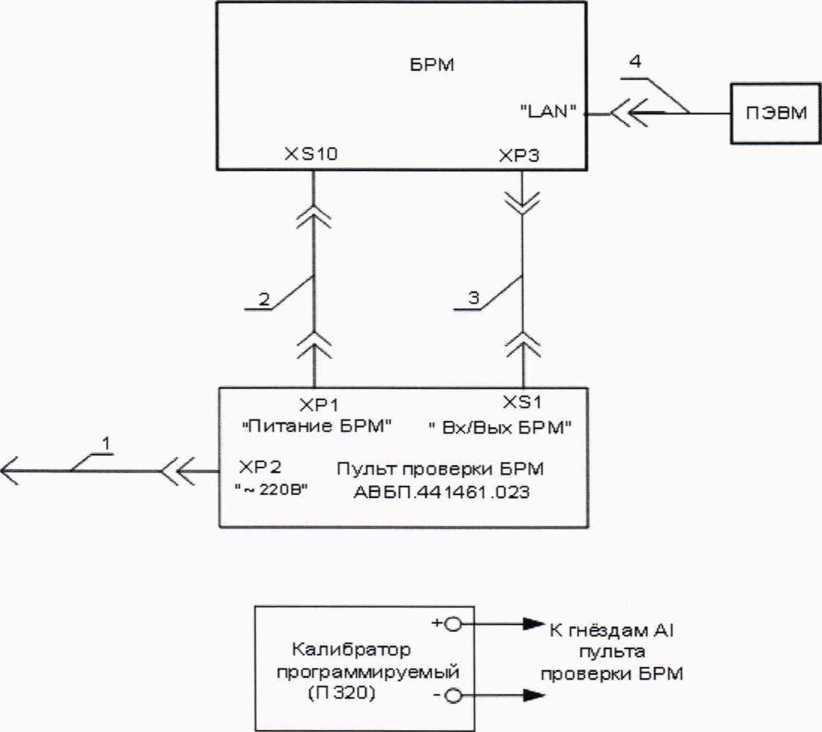

Б.7.4.1 Собрать рабочее место согласно схеме, приведенной на рисунке Б.1.

• 1 - кабель сетевой АВБП.685631.007;

• 2 - жгут пульт— БРМ 1 АВБП .685622.1 14;

• 3 - жгут пульт - БРМ2 АВБП .685623.21 2;

• 4 - жгут ВСП-Е/РС АВБП .685621.270;

Рисунок Б. 1 - Схема рабочего места

Б.7.4.2 Запустить на мобильном стенде настройки и конфигурирования программу MetroBPM. В верхнем левом углу экрана указать IP-адрес поверяемого БРМ и нажать кнопку «ПОДКЛЮЧИТЬ БРМ». Контролировать включение зеленого индикатора и изменение состояния кнопки на «ОТКЛЮЧИТЬ БРМ».

Б.7.4.3 Идентификация программного обеспечения

Проверить наличие информации о версии ПО, IP-адреса. МАС-адреса в паспорте на БРМ.

Б.7.4.3 (Измененнаяредакция, Изм. №1)

Б.7.4.4 Проверка каналов ввода дискретных сигналов

Б.7.4.4.1 Каждый канал ввода дискретных сигналов DI проверять при трех состояниях входов:

• - канал DI непосредственно подключен к источнику сигнала (имитация исправной линии связи, внешний датчик замкнут);

• - канал DI подключен к источнику сигнала через резистор сопротивлением 10 кОм (имитация исправной линии связи, внешний датчик разомкнут, параллельно внешнему датчику включено сопротивление 10 кОм);

• - канал DI отключен от источника сигнала (имитация обрыва линии связи).

Б.7.4.4.1а Тумблер «РАБОТА»/«ОБРЫВ» на пульте проверки БРМ установить в положение «РАБОТА».

Б.7.4.4.1а (Введен дополнительно, Изм. №1)

Б.7.4.4.2 Подключение сигнала к входу DI осуществлять включением соответствующего тумблера DI на пульте проверки БРМ. На экране мобильного стенда настройки и конфигурирования наблюдать сообщения о нахождении контактов соответствующего датчика в состоянии «ВКЛЮЧЕНО».

Б.7.4.4.3 Подключение сигнала к входу DI через резистор 10 кОм осуществлять выключением соответствующего тумблера DI на пульте проверки БРМ. На экране мобильного стенда настройки и конфигурирования наблюдать сообщения о нахождении контактов соответствующего датчика в состоянии «ВЫКЛЮЧЕНО».

Б.7.4.4.4 Тумблер «РАБОТА»/«ОБРЫВ» установить в положение «ОБРЫВ». При этом происходит имитация обрыва линии связи по всем входам DI. На экране мобильного стенда настройки и конфигурирования наблюдать сообщения о неисправности линии связи с датчиками.

Б. 7.4.4.4 (Измененная редакция, Изм. №1)

Б.7.4.4.5 Отключение сигнала от входа DI осуществлять выключением соответствующего тумблера DI на пульте проверки БРМ. На экране мобильного стенда настройки и конфигурирования наблюдать сообщения о нахождении контактов соответствующего датчика в состоянии «ВЫКЛЮЧЕНО».

Б.7.4.4.5 (Введен дополнительно, Изм. №1)

Б.7.4.5 Проверка каналов формирования дискретных сигналов

Б.7.4.5.1 Задать на мобильном стенде настройки и конфигурирования команды на включение каналов DO. Включённое состояние канала должно соответствовать включению соответствующего индикатора DO на пульте проверки БРМ. На экране мобильного стенда настройки и конфигурирования наблюдать сообщения о состоянии дискретного сигнала DO.

Б.7.4.5.2 Задать на мобильном стенде настройки и конфигурирования команды на выключение каналов DO. Выключенное состояние канала должно соответствовать выключению соответствующего индикатора DO на пульте проверки БРМ. На экране мобильного стенда настройки и конфигурирования наблюдать сообщения о состоянии дискретного сигнала DO.

Б.7.4.5.3 (Исключен, Изм. №1)

Б. 7.4.5.4 (Исключен, Изм. №1)

Б.7.4.6 Проверка формирования напряжения постоянного тока 24 В-1 и 24 В-2

Подключить вольтметр PV1 к гнездам «24 В-1» пульта проверки БРМ или к контактам 14 и 15 разъема ХРЗ БРМ. Зарегистрировать величину напряжения. Подключить вольтметр PV1 к гнездам «24 В-2» пульта проверки БРМ или к контактам 43 и 44 разъема ХРЗ БРМ. Зарегистрировать величину напряжения.

Б. 7.4.6 (Измененнаяредакция, Изм. №1)

Б.7.4.7 Результаты опробования считать удовлетворительными, если:

• - состояния каналов ввода и формирования дискретных сигналов соответствуют заданным;

• - выходное напряжение в гнездах «24 В-1» и «24 В-2» пульта проверки БРМ (между контактами 14 и 15 разъема ХРЗ БРМ, контактами 43 и 44 разъема ХРЗ БРМ) составляет (24,0±1,2)В.

Б. 7.4.7 (Введен дополнительно, Изм. №1)

Б.7.5 Определение метрологических характеристик

Тип и количество каналов ввода аналоговых сигналов и каналов формирования аналоговых сигналов определяются проектом.

Б.7.5.1 Определение метрологических характеристик каналов ввода аналоговых сигналов

Б.7.5.1.1 Собрать рабочее место согласно схеме, приведенной на рисунке Б.1.

Б.7.5.1.2 Задать тип входного сигнала и диапазон преобразования с помощью джамперов XS1 - XS4 на штыревых линейках ХРЗ-ХР6 на плате В АС-4:

• - для сигналов постоянного тока установить джамперы XS1 - XS4;

• - для сигналов напряжения постоянного тока не устанавливать джамперы XS1 - XS4.

Установка джамперов выбора типа входных аналоговых сигналов на конкретных каналах платы ВАС-4 должна соответствовать типу входных сигналов конкретных каналов, заданных в ПО БРМ для конкретной системы.

Выбрать на мобильном стенде настройки и конфигурирования режим «Поверка БРМ».

Б.7.5.1.2 (Измененнаяредакция, Изм. №1)

Б.7.5.1.3 Подключить калибратор в режиме источника сигналов постоянного тока (сигналов напряжения постоянного тока) поочередно к входам пульта проверки БРМ: +AI1, -All; +AI2, -AI2; +AI3, -AI3; +AI42, -AI4 или к контактам разъема ХРЗ БРМ в соответствии с таблицей Б.4 каналов ввода аналоговых сигналов, установленных в режим ввода сигналов постоянного тока (в режим ввода сигналов напряжения постоянного тока). Наблюдать на мобильном стенде настройки и конфигурирования состояние каналов, установленных в режим ввода аналоговых сигналов - мА. В.

Б. 7.5.1.3 (Измененная редакция, Изм. №1)

Таблица Б.4

Таблица Б.4 (Введена дополнительно, Изм. №1)

Б.7.5.1.4 Установить на калибраторе поочередно для каждого измерительного канала, установленного в режим измерения тока, значения тока 1_ЭТ, мА, равное: 0; 4; 8; 12; 16, 20 мА.

Б.7.5.1.5 Контролировать на мобильном стенде настройки и конфигурирования для каждого канала AI в режиме измерения сигналов постоянного тока измеренное значение 1изм> мА, для каждой проверяемой точки.

Б. 7.5.1.5 (Измененная редакция, Изм. №1)

Б.7.5.1.6 Определить для каждой точки каждого измерительного канала значение основной приведенной погрешности измерения и преобразования аналоговых сигналов по формуле:

_У1и ₌       . ₁₀₀ од                                (Б.1)

’норм

где 1_НОрм - нормирующее значение силы тока (1_НОРм = 20 мА). мА

Б.7.5.1.7 Установить на калибраторе поочередно для каждого измерительного канала, установленного в режиме ввода сигналов напряжения постоянного тока, значения напряжения и_эт, мА, равное: 0; 2; 4; 6; 8. 10 В.

Б. 7.5.1.7 (Измененная редакция, Изм. №1)

Б.7.5.1.8 Контролировать на мобильном стенде настройки и конфигурирования для каждого канала AI в режиме измерения сигналов напряжения постоянного тока измеренное значение и_и3м, В, для каждой проверяемой точки.

Б. 7.5.1.8 (Измененная редакция, Изм. №1)

Б.7.5.1.9 Определить для каждой точки каждого измерительного канала значение основной приведенной погрешности измерения и преобразования аналоговых сигналов по формуле:

Yuh=^Iv^zH2I-100%,                      (Б.2)

^инорм

где и_норм - нормирующее значение напряжения (U_HOPm = 10 В). В

Б.7.5.1.10 Значение основной приведенной погрешности измерения аналоговых сигналов в каждой точке не должно превышать пределов ±0,25 %.

Б.7.5.2 Определение метрологических характеристик каналов формирования аналоговых сигналов

Б.7.5.2.1 Собрать рабочее место согласно схеме, приведенной на рисунке Б.1.

Б.7.5.2.2 Задать тип выходного сигнала и диапазон формирования с помощью джамперов XS1-XS4 на штыревых линейках ХРЗ-ХР6 на плате ФАС-4 в соответствии с количеством каналов АО, установленных на плате ФАС-4:

• - для формирования сигналов постоянного тока установить джамперы в положение 1 -2;

• - для формирования сигналов напряжения постоянного тока установить джамперы в положение 3-2.

Установка джамперов выбора типа выходных аналоговых сигналов на конкретных каналах платы ФАС-4 должна соответствовать типу выходных сигналов конкретных каналов АО. заданных в ПО БРМ для конкретной системы.

Б.7.5.2.2 (Измененнаяредакция, Изм. №1)

Б.7.5.2.3 Задать на мобильном стенде настройки и конфигурирования количество каналов формирования аналоговых сигналов в соответствии с количеством каналов, установленных на плате ФАС-4 (2 или 4).

Выбрать на мобильном стенде настройки и конфигурирования режим «Поверка БРМ».

Б. 7.5.2.3 (Измененная редакция, Изм. №1)

Б.7.5.2.4 Подключить поочередно вольтметр в режиме измерения тока (напряжения) к гнездам «АО1» - «АО4» пульта проверки БРМ или к контактам разъема ХРЗ БРМ в соответствии с таблицей Б.5 каналов формирования аналоговых сигналов, установленных в режим формирования сигналов постоянного тока (напряжения постоянного тока).

Наблюдать на мобильном стенде настройки и конфигурирования состояние каналов, установленных в режим ввода сигналов аналоговых сигналов - мА, В.

Таблица Б.5

Таблица Б.5 (Введена дополнительно, Изм. №1)

Б.7.5.2.5 Задать поочередно на стенде настройки и конфигурирования следующие значения выходных сигналов постоянного тока 1ф, мА: 0; 4; 8; 12; 16, 20 мА.

Б.7.5.2.6 Измерить значение тока 1_ИЗМ, мА, для каждой проверяемой точки каждого канала, установленного в режим формирования постоянного тока.

Б. 7.5.2.6 (Измененнаяредакция, Изм. №1)

Б.7.5.2.7 Определить для каждой точки каждого измерительного канала значение основной приведенной погрешности формирования аналоговых сигналов по формуле:

¥_1ф =       -100 %,                                 (Б.З)

•норм

где 1_НОрм - нормирующее значение силы тока (1_НОрм ⁼ 20 мА). мА.

Б.7.5.2.8 Задать поочередно на стенде настройки и конфигурирования следующие значения выходных сигналов напряжения постоянного тока Пф, В: 0; 5; 10 В.

Б. 7.5.2.9 (Исключен, Изм. №1)

Б.7.5.2.10 Измерить значение напряжения U_mM, В, для каждой проверяемой точки каждого канала, установленного в режим формирования напряжения постоянного тока.

Б. 7.5.2.10 (Измененная редакция, Изм. №1)

Б.7.5.2.11 (Исключен, Изм. №1)

Б.7.5.2.12 Определить для каждой точки каждого измерительного канала значение основной приведенной погрешности формирования аналоговых сигналов по формуле:

Уиф =       ’^{100 %}’                                ^(R4)

^инорм

где и_нОрм - нормирующее значение напряжения (U_HOPm ⁼ Ю В), В.

Б.7.5.2.13 Значение основной приведенной погрешности формирования аналоговых сигналов в каждой точке не должно превышать пределов ±0,25 %.

Б.8 Оформление результатов поверки

Б.8.1 Результаты поверки оформляют протоколом поверки произвольной формы.

Б.8.2 Положительные результаты первичной поверки оформляют оттиском поверительного клейма в паспорте.

Б.8.3 Положительные результаты периодической поверки оформляют оттиском поверительного клейма в паспорте и (или) свидетельством о поверке в соответствии с приложением 1 Приказа Минпромторга РФ от 02.07.2015 г. №1815.

Б.8.4 При отрицательных результатах первичной поверки БРМ считают непригодным и к эксплуатации не допускается.

Б.8.5 При отрицательных результатах периодической поверки БРМ считают непригодным и к эксплуатации не допускают, свидетельство о поверке аннулируют, оттиск поверительного клейма гасят и выдают извещение о непригодности, с указанием причин непригодности в соответствии с приложением 2 Приказа Минпромторга РФ от 02.07.2015 г. №1815.
